角加速度在無人機（UAV）姿態精確估計與動力學控制中發揮著至關重要的作用。傳統的方法通常通過對陀螺儀輸出信號進行微分來獲取角加速度。然而，這種間接求導方式不可避免地會引入不利的相位滯后并放大噪聲，從而影響飛行控制系統的穩定性。
據麥姆斯咨詢報道，針對上述問題，中國科學院空天信息創新研究院、北京航空航天大學的研究人員組成的團隊于近日提出了一種基于MEMS技術的高性能電化學角加速度計（EAA），能夠?qū)崿F(xiàn)角加速度的直接、高保真測量。通過理論建模和有限元優化，研究人員設計了一種采用玻璃-硅（Glass-on-Silicon，GOS）封裝的緊湊型板式電極結構，可提高流體動力學阻尼和靈敏度。所制備的器件尺寸為22 × 22 × 25 mm3，實現了4.5 V/(rad/s2)的靈敏度和3.12 × 10?? (rad/s2)/√Hz的噪聲基底（在1 Hz處），且功耗僅為2.4 mW。雖然其本征工作帶寬為0.01–0.2 Hz，但通過引入補償電路成功將其?3 dB工作帶寬擴展至10 Hz。
研究人員對該MEMS電化學角加速度計進行了全面性能驗證，包括開環轉臺測試以及結合閉環增量非線性動態逆（INDI）控制器的飛行試驗。實驗結果表明，與基于陀螺儀信號微分得到的角加速度估計值相比，MEMS電化學角加速度計能夠?qū)崿F(xiàn)更快的指令響應速度和更低的跟蹤誤差。通過構建一種直接、低時延的角加速度測量架構，本研究為無人機姿態控制中的高保真角加速度測量提供了一種全新的直接感知范式，有望推動旋翼無人機姿態感知與控制技術的發展。上述研究成果以“MEMS electrochemical angular accelerometer: a paradigm shift for attitude detection and control in rotorcraft UAVs”為題發表于Microsystems & Nanoengineering。
工作原理
與傳統的MEMS慣性傳感器類似，本文提出的MEMS電化學角加速度計的工作動力學可通過由兩個獨立子系統（機械子系統和電化學子系統）組成的傳遞函數進行建模。其中，機械子系統充當流體接口，負責將外部角加速度激勵轉換為電解液的對流流動；電化學子系統則作為換能單元，將這些流體動力學信號進一步轉換為可測量的電流信號。如圖1a所示，該器件結構主要由三個關鍵組成部分構成：微電極傳感單元、功能電解液和氣密封裝的環形殼體。傳感單元采用對稱電極陣列結構，按照ACAC（陽極-陰極-陽極-陰極）或CACA（陰極-陽極-陰極-陽極）的順序排列，并布置于環形流道的中心位置。

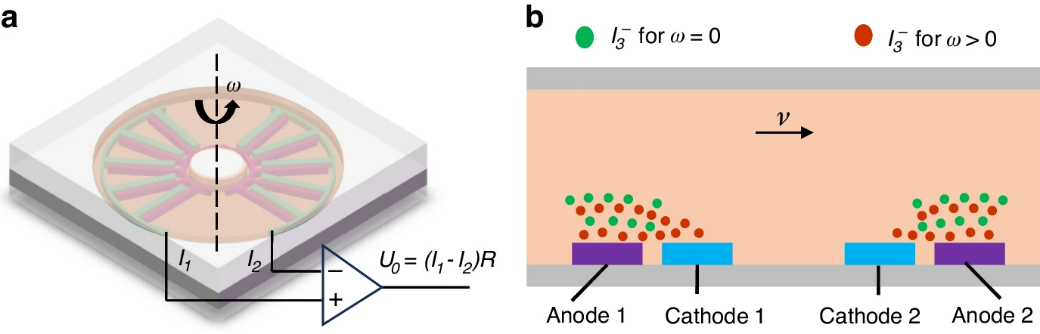

圖1 MEMS電化學角加速度計的結構與工作原理
MEMS電化學角加速度計的基本工作原理如圖1b所示。在每組陽極-陰極電極對之間施加0.3 V直流偏置電壓，從而在微電極界面驅動可逆氧化還原反應。當施加外部角加速度時，電解液質量塊的慣性滯后會引發與激勵方向相反的相對流動。這種對流運動破壞了穩態濃度分布，使得其中一個陰極的離子通量增加，而另一個陰極的離子通量減少。由此導致兩側電極電流出現不對稱現象（I? ≠ I?），進而產生差分輸出信號（Uout > 0 V）。該輸出信號與輸入角加速度的頻率和幅值直接相關。
有限元仿真
鑒于MEMS電化學角加速度計的換能機理涉及多物理場的復雜耦合，尤其是流體動力學與電化學的相互作用，本研究在COMSOL Multiphysics環境中建立并求解了一個簡化的三維模型。最終，綜合系統響應結果表明，與傳統平面電極結構相比，所提出的具有板式電極的MEMS電化學角加速度計具有更高的靈敏度以及更寬的工作帶寬。

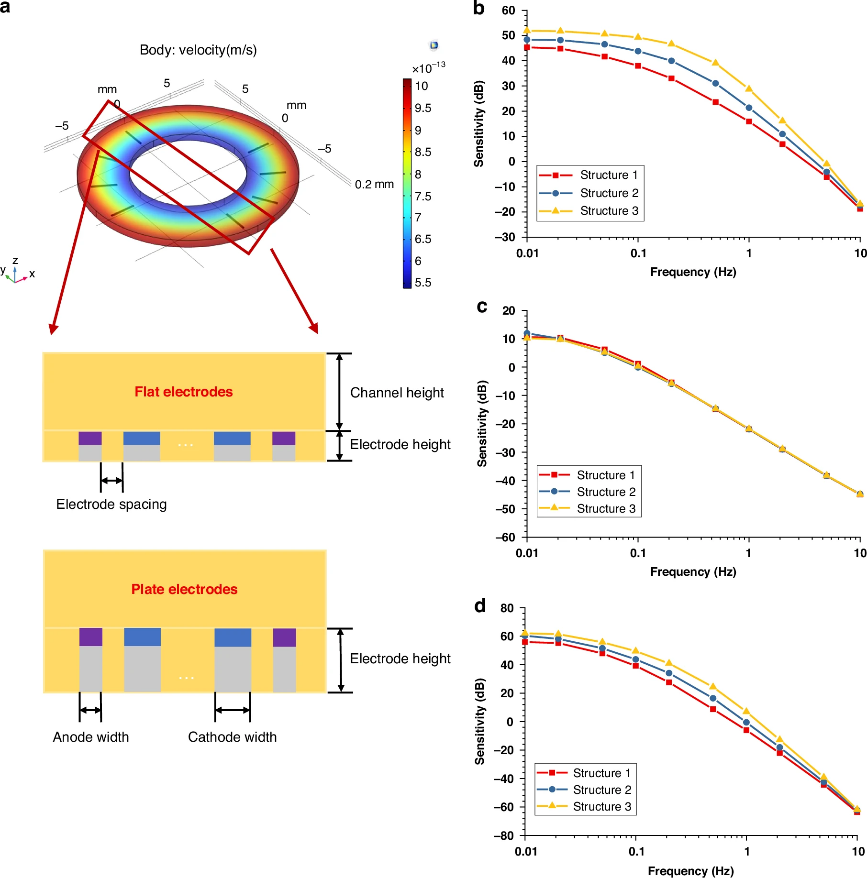

圖2 具有板式電極的MEMS電化學角加速度計的有限元仿真
制備工藝

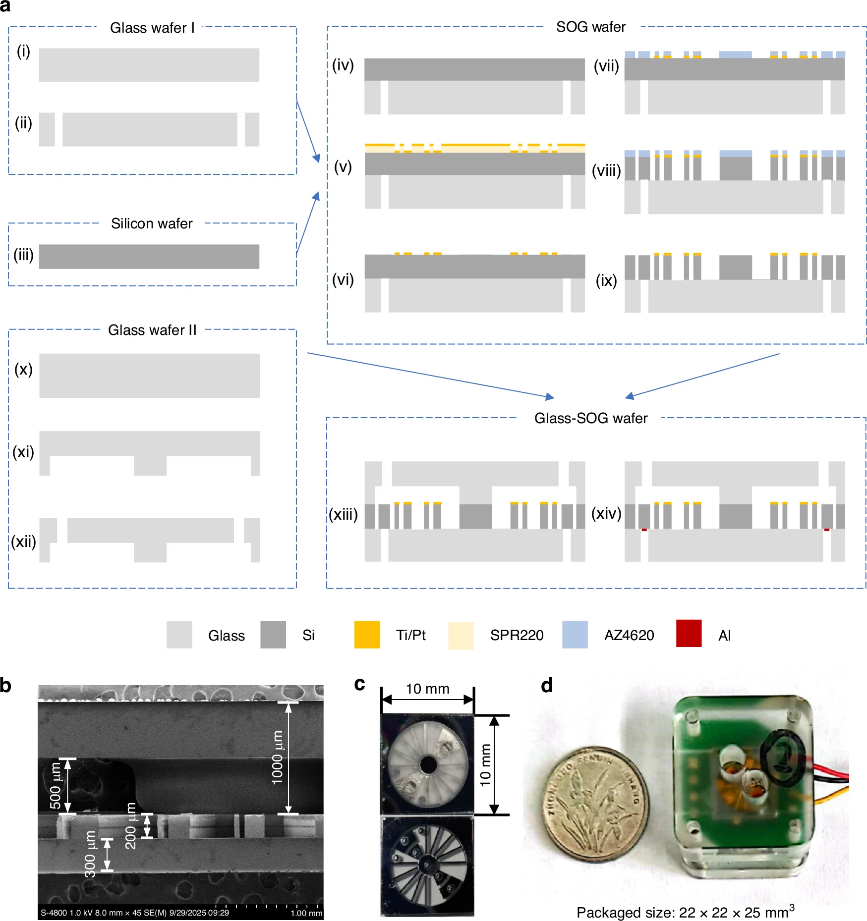

為了實現一種微型化、高性能的電化學角加速度計，研究人員開發了一套可靠的三層微機電系統（MEMS）制造工藝，如圖3a所示。圖3c為切割后的MEMS電化學角加速度計實物照片，芯片尺寸為10 × 10 mm2。圖3d為組裝完成的MEMS電化學角加速度計實物照片，整體尺寸為22 × 22 × 25 mm3。
圖3 MEMS電化學角加速度計的制備工藝流程及實物照片
MEMS電化學角加速度計作為觀測輸出的開環實驗
為了驗證所提出的MEMS電化學角加速度計的性能，研究人員開展了系統性的性能表征和轉臺測試。
性能測試結果顯示，該MEMS電化學角加速度計在0.01 Hz處獲得了4.5 V/(rad/s2)的峰值靈敏度（圖4a）。此外，該傳感器在1 Hz處擁有出色的線性度（圖4b），并且其噪聲基底僅為3.12 × 10?? (rad/s2)/√Hz（圖4c）。

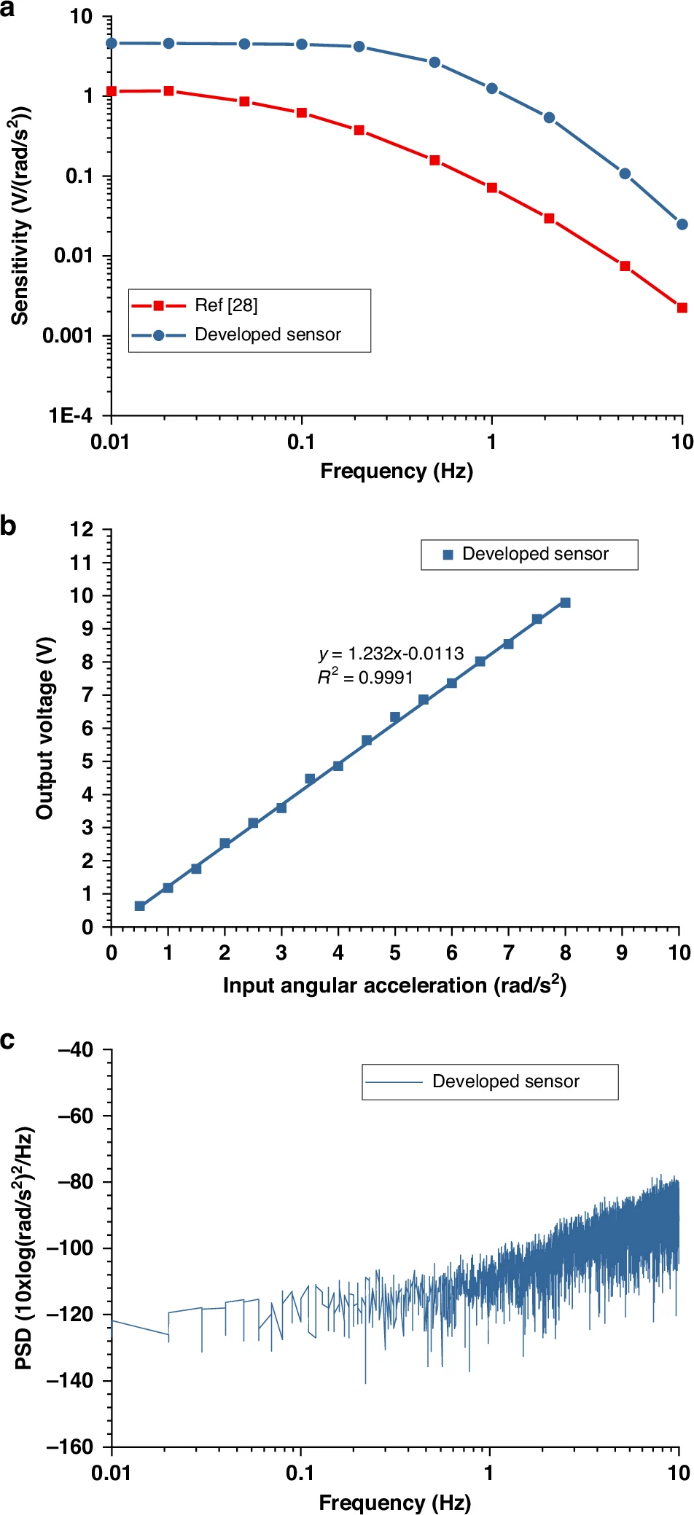

圖4 輸出性能表征
與此前報道的電化學角加速度計相比，本研究所提出的器件在保持緊湊型尺寸和優異線性度的同時，實現了更寬的工作帶寬、更高的靈敏度以及更低的噪聲水平，因此非常適用于無人機姿態檢測與控制等應用場景。
為了進一步提升器件的高頻性能，研究人員引入了一種頻率補償電路。補償后的測試結果表明，MEMS電化學角加速度計的有效工作帶寬被擴展至10 Hz，動態響應性能得到顯著增強，從而能夠可靠地集成到高機動性無人機平臺中。
接著研究人員將MEMS電化學角加速度計集成到無人機系統中（圖5），并開展了可靠性測試。對比結果表明，MEMS電化學角加速度計的輸出信號與由陀螺儀信號微分得到的角加速度信號高度一致，二者的信號一致性系數超過0.97。更為重要的是，實驗發現MEMS電化學角加速度計具有顯著的時間領先優勢。這種時間優勢能夠直接轉化為控制系統更大的相位裕度（Phase Margin），從而有望提升無人機在劇烈機動飛行過程中的控制穩定性。

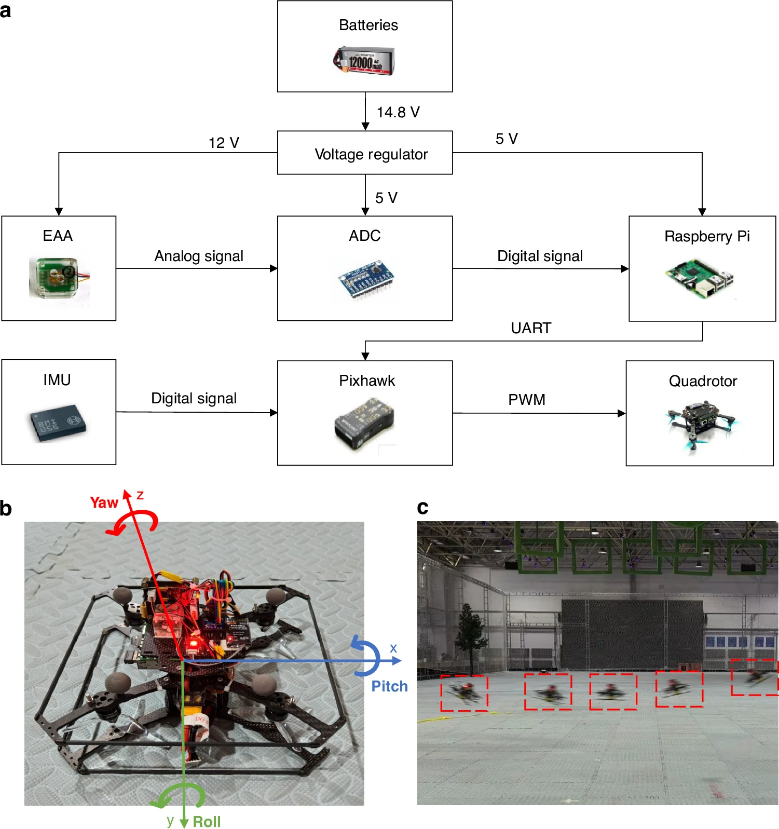

圖5 配備MEMS電化學角加速度計的四旋翼無人機的系統設計
MEMS電化學角加速度計作為INDI系統控制輸入的閉環實驗
為了評估MEMS電化學角加速度計在閉環控制系統中的應用可行性，研究團隊設計并實施了兩組飛行控制實驗，包括階躍響應測試和懸停飛行測試。
懸停飛行測試結果表明，MEMS電化學角加速度計在低頻、小幅度姿態變化場景中具有出色的穩定性，能夠精確捕捉懸停過程中微小的角加速度變化，滿足無人機懸停姿態監測的精度要求。

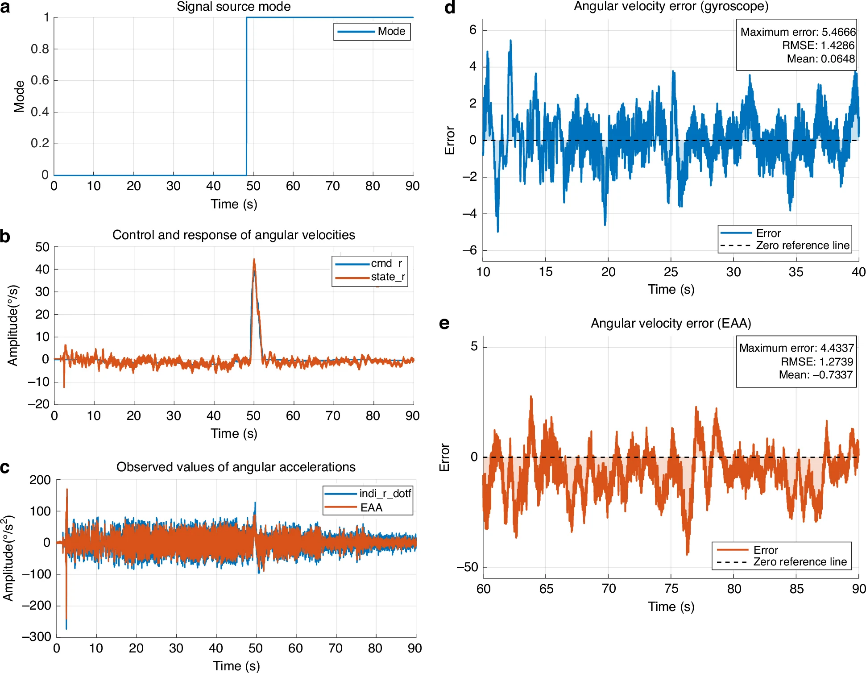

圖6 無人機懸停控制和傳感器誤差分析
結論
綜上所述，本研究成功研制了一種新型MEMS電化學角加速度計，其具有高性能板式電極結構。與商用MEMS慣性測量單元（BMI055）的綜合對比分析表明，該MEMS電化學角加速度計在性能上具有明顯優勢，包括顯著降低的指令跟蹤誤差以及更快的瞬態響應時間?？傊@項研究為直接、低延遲的慣性傳感范式奠定了基礎，對下一代高精度自主航空和機器人系統的發展具有廣泛意義。
論文鏈接：
https://doi.org/10.1038/s41378-026-01326-w
