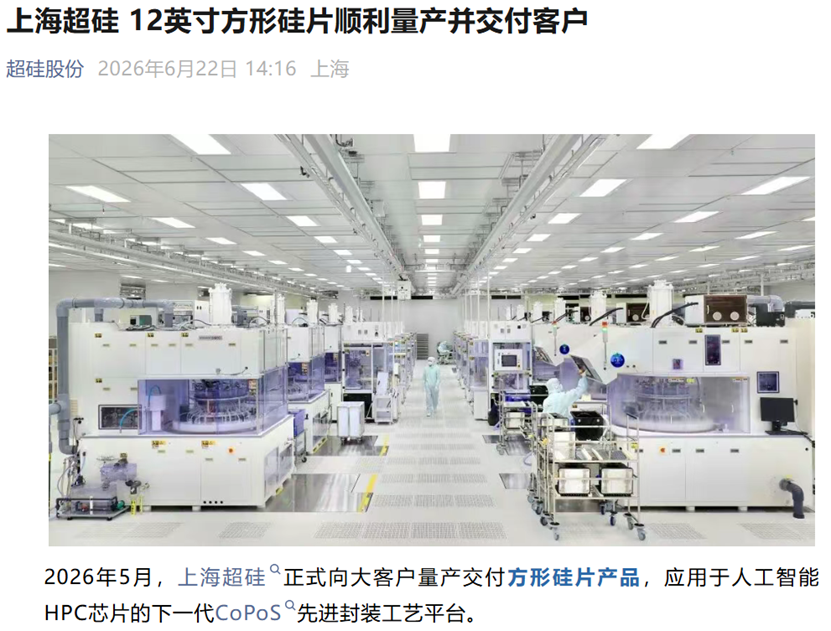

2026年6月22日，上海超硅官微宣布于5月正式向大客戶量產交付方形硅片產品，應用于人工智能HPC芯片的下一代面板級（CoPoS, Chip-on-Panel-on-Substrate）先進封裝工藝平臺。
而在上海超硅宣布之前，臺灣兩大硅片公司環球晶圓和合晶科技也宣布交付方形硅片。
2026月6 月18日，據臺媒《聯合新聞網》報道，合晶披露，與全球龍頭晶圓代工客戶高度合作，方形芯片已完成送樣，客戶進度順利。
2026年5月25日環球晶圓召開股東會，董事長徐秀蘭表示，12英寸的方形單晶硅晶圓目前已開始小量驗證，尺寸為310mmx310mm，公司正趕建無塵室，目標今年第四季量產。
雖然三家公司都沒有公布客戶名稱，但不難推測客戶是晶圓代工龍頭臺積電。雖然上海超硅和合晶科技沒有明確尺寸，但環球晶圓明確尺寸為310mmx310mm，這也表明臺積電敲定310mmx310mm面板級封裝技術標準。

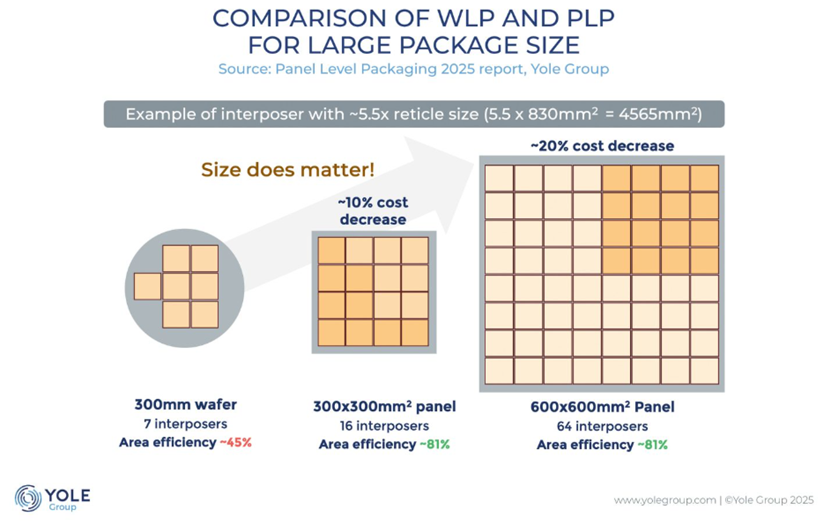

其實包括晶圓代工廠和基板、面板廠商在內，整個行業正逐步走向標準化，目前主流的面板尺寸有310mm×310mm、510mm×515mm、600mm×600mm等。
CoPoS是臺積電CoWoS技術的面板化升級版，其核心理念是“化圓為方”，CoPoS以方形/矩形面板(Panel) 取代 CoWoS 中的晶圓 (Wafer) 作為封裝載體，可實現更大的封裝面積，提升生產效率、降低制造成本，對于容納更多芯粒（Chiplet）和堆疊更高帶寬內存（如HBM4、HBM4E、HBM5）至關重要，能夠完美契合英偉達、谷歌、OpenAI等客戶對下一代AI訓練與推理芯片的超大封裝需求。
CoPoS的量產之路仍面臨挑戰。由于面板尺寸遠大于晶圓，加工過程中的均勻性控制與翹曲抑制是亟待解決的技術難點。為了解決上述難題，在桃園龍?zhí)兜难邪l(fā)中心，臺積電的工程師正全力以赴與時間賽跑。
均勻性控制：面板級封裝的核心挑戰，在于如何將半導體制造中成熟的納米級精度控制，復刻到分米級的超大尺寸基板上。以化學機械拋光（CMP）工藝為例，當處理面積從直徑300 mm的圓形擴展至310 mm的方形，拋光液流動均勻性偏差會從±2%陡增至±15%，直接導致銅互連層厚度波動超過50納米。臺積電的解決方案是開發多區動態壓力控制系統，通過128個獨立壓力調節單元實時補償基板形變，將CMP均勻性控制在±3%以內。
翹曲抑制：在熱壓鍵合過程中，310 mm玻璃基板與硅中介層的溫差形變會產生高達500微米的弓形彎曲。臺積電創新性地采用“低溫梯度鍵合”工藝，將升溫速率從每分鐘15℃降至5℃，并引入氮化硅應力補償層，使總翹曲量壓縮至75微米以下。這套工藝的突破，使得面板級封裝的初期良率從2024年的32%提升至目前的68%，距離商業化量產的80%良率紅線僅一步之遙。
根據目前的產業規劃，臺積電已制定了明確的時間表：2026年啟動中試線建設并逐步完成產線搭建，預計最早在2028年啟動量產，并在2028年至2029年間實現大規模生產；臺積電美國亞利桑那工廠預計將在 2029 至 2030 年承擔大量CoPoS 生產任務；而集成玻璃核心基板的完整 CoPoS 工藝量產時點則定在 2030 年之后。據供應鏈透露，英偉達預計將成為CoPoS的首發客戶，利用其更大的封裝面積來容納更多的GPU芯粒與內存，310mm×310mm的面板正好可以放置4顆英偉達的芯片。
同時臺積電敲定310mmx310mm面板級封裝技術標準，除了考量封裝面積、生產良率等因素外，更是為了解決設備兼容性而尋找到最佳平衡點。300mm硅片用設備只需微調就可以全盤使用。
臺積電的CoPoS采用三層夾心結構，中間為高平整度玻璃核心層，上下由ABF樹脂層包覆，芯片貼附在ABF樹脂層表面，互連通過RDL（重布線層）實現，同時引入玻璃通孔（TGV）技術以改善垂直互連和散熱。該技術支持一次封裝更多Chiplet芯粒和更高堆疊數的高帶寬內存，理論峰值帶寬可達13-15TB/s。
在臺積電的技術路線圖中，310mmx310mm只是面板級革命的起點，臺積電的下一代CoPoS將是515mmx510mm的超大尺寸封裝方案，目標是在2028年實現單封裝集成9個光罩尺寸（約合3.5萬平方毫米）的超級封裝。該封裝可容納多達36組HBM4堆疊和5個邏輯芯片，理論顯存帶寬將突破30TB/s，足夠支撐1000億參數大模型的實時推理。
目前臺積電采用方形硅片的主要是作為擋片使用，且還在驗證階段，因此給每家供應商的方形硅片訂單很小，每月不足一萬片。
為此環球晶圓董事長徐秀蘭指出，方形硅晶圓為單晶硅晶圓，由于對角線接近18英寸，需先拉出18英寸晶棒，再加工成方形晶圓公司, 導致方形晶圓相關資本支出不少，也持續與客戶溝通，希望客戶理解建設成本；她同時也表示，目前第一期產能約每月幾千片，后續若客戶需求增加，可以一個模塊、一個模塊擴充；公司預留較大的無塵室空間，若未來客戶需求明確，不必再重新擴建無塵室，只需增加相關設備。
