在后摩爾時代，傳統依靠縮小晶體管和互連尺寸提升芯片性能的路徑，已經逼近物理極限，產業亟需全新的迭代方向。通過架構革新、三維堆疊壓縮信號傳輸時延、降低功耗，已成為半導體產業公認的核心追逐目標。華為在ISCAS 2026會議keynote報道的“韜（τ）定律”（正式論文已于近期被《中國科學：信息科學》接收上線，參考：https://www.sciengine.com/SCIS/doi/10.1007/s11432-026-5028-5）[1-2]，再次強調壓縮信號傳輸時延這一全行業追求的核心，核心在于通過系統、芯片、電路、器件多層級的協同優化，特別是應用“邏輯折疊”技術（Logic Folding），實現更低時延、更低能耗、更高性能的持續迭代的發展路徑。“韜定律”構建了一套從系統、芯片、電路到器件的完整三維堆疊演進體系，目前系統、芯片、電路層級的折疊技術均已實現產品落地，然而唯獨留存了器件級（即“晶體管堆疊”）這一關鍵缺口。本文將聚焦在新型晶體管堆疊技術，解碼后摩爾時代集成電路全域真三維終極發展路徑。
晶體管堆疊的核心思路，是將芯片最底層的基礎單元——晶體管作垂直堆疊，讓原本平鋪的元器件立體分布。這種底層升級，能夠從根源上縮短信號傳輸距離、降低傳輸延遲，是滿足韜定律“壓縮時延、提升能效”的核心目標，是銜接上層三維折疊架構的核心基礎。如下圖所示，前面三類折疊都屬于“宏觀堆疊”，是對模塊、電路的整體整合，而器件級折疊是芯片最底層的升級，需要實現晶體管單元的垂直三維堆疊，從根源上縮短信號傳輸距離，完成時延的極致壓縮。

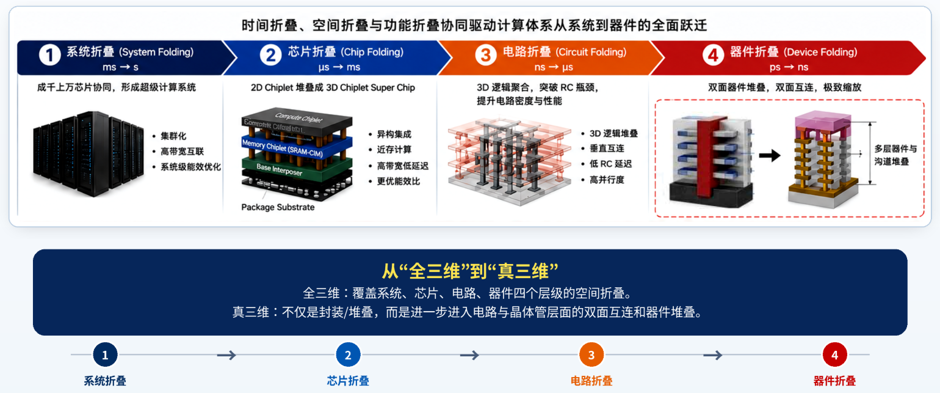

圖一：全三維架構，計算體系從系統到器件的全面躍遷
縱觀有產業技術布局，若無晶體管器件級立體堆疊技術支撐，芯片三維集成僅能停留在電路、系統表層架構優化，無法深挖硬件性能潛力，這也是當前韜定律體系尚未閉環、行業三維架構存在短板的核心痛點，更是制約行業實現全維度、全域真三維集成的核心桎梏。
可以說，缺失器件級晶體管立體堆疊技術，三維集成只能停留在表層架構升級，無法突破現有芯片性能瓶頸，難以實現全域、全維度的真三維集成，因此底層器件三維堆疊技術是下一代芯片架構革新的核心關鍵。
就在國際產業聚焦器件堆疊技術攻堅之際，IBM最新發布的0.7nm埃米級工藝給出了明確答案。這項技術的核心正是NanoStack垂直晶體管堆疊架構，不再執著于平面尺寸微縮，轉而通過縱向堆疊N管與P管，把晶體管密度較2nm節點直接翻倍，正式宣告三維堆疊已經邁進埃米制程時代。IBM的這次技術突破再次印證：放棄平面微縮、轉向晶體管縱向堆疊，是后摩爾時代先進邏輯芯片無可回避的必由之路。如果缺失晶體管立體堆疊技術，三維集成就只能停留在表層架構調整，無法釋放芯片的終極性能，全維度的真三維集成也就無從談起。
2026國際超大規模集成電路研討會（VLSI）剛剛結束，今年其短課程（Short Course）進一步總結了超越GAA的下一代堆疊晶體管架構，基本形成四條主流的垂直晶體管堆疊技術路線，但技術架構與產業化門檻差異顯著。

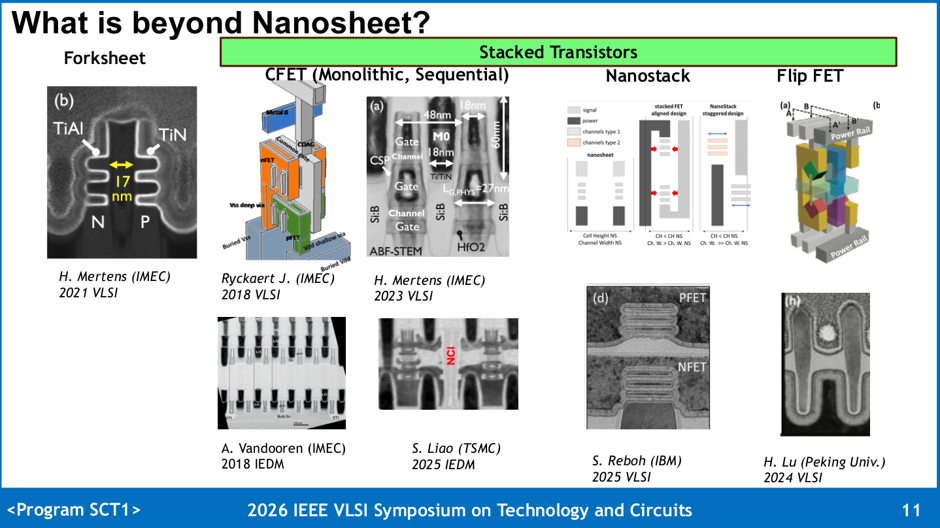

圖二：2026VLSI上總結的四種主流的堆疊晶體管制造流程[3]
第一種是單片CFET（Monolithic CFET），采用共柵極正面堆疊方案，器件具有自對準有源區的特點，但加工高深寬比極大，刻蝕與薄膜生長工藝難度居高不下， 尤其是垂直圖形化工藝更是困難重重，量產門檻極高。
第二種為順序CFET（Sequential CFET），選用分柵正向堆疊結構，器件深寬比相對適中，不過上下層有源區難以精準對準，晶圓鍵合界面質量要求嚴苛，多層工藝疊加帶來的熱預算沖突也較為難以調和。
第三種是IBM新近推出的Nanostack架構，同樣屬于正面堆疊，采用分離柵極與交錯有源區設計，具有特殊的互連能力，但多層器件的套刻對準精度、鍵合界面質量都有極高標準，同時連續高溫制程帶來的熱預算問題也很難控制，也是0.7nm節點工藝攻關的核心難點。
第四種就是Flip FET（FFET）。該路線采用分離柵極，開創性的采用晶圓正反面進行背靠背的堆疊，從而實現器件加工維持常規深寬比，同時保證有源區自對準，并且原生具備雙面有源區、雙面互連能力。通過倒裝翻面，其可以擺脫了正面多層堆疊帶來的熱預算矛盾，無需連續多層高精度刻蝕，鍵合工藝更加寬松，兼顧器件性能與工藝可行性，為底層器件級三維折疊開辟了全新路徑。

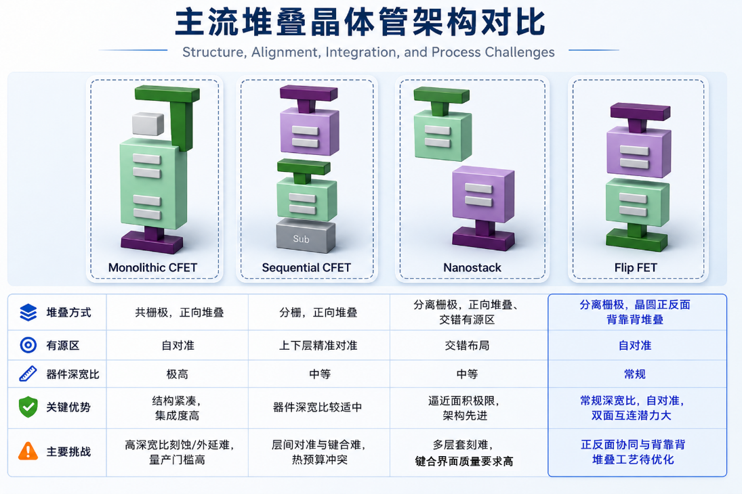

圖三：四種晶體管堆疊架構特征一覽
在眾多晶體管堆疊技術路線中，如上圖所示，我國原創的FFET倒裝堆疊晶體管技術憑借獨特的雙面結構設計，展現出突出的技術潛力，為器件級三維堆疊提供了優質潛在解決方案。區別于傳統堆疊晶體管（如CFET）的單層結構局限，FFET技術最大的特點是雙面有源、雙面互連的集成架構。簡單來說，就是在同一晶圓的正反兩面，分別制備不同類型的晶體管，通過倒裝鍵合工藝實現背靠背的立體堆疊，無需復雜的高精度刻蝕工藝，結構更簡潔、落地可行性更高。

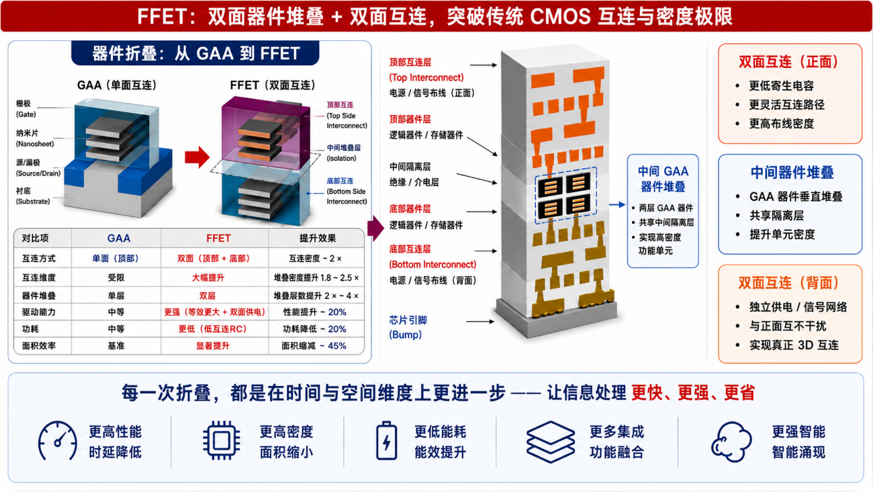

圖四：以FFET為代表的晶體管堆疊路線
這種雙面集成架構完美適配芯片全域三維發展需求。上層電路、芯片的三維折疊架構，對底層器件的立體互連能力、多維度布線適配性提出了更高要求，而FFET雙面結構可同時實現晶圓正反兩面的信號傳輸與電源互連，徹底打破傳統器件單面布線的技術桎梏，為全層級三維集成提供了堅實的器件支撐。
想要實現器件、電路、芯片、系統全方位的真三維集成，產業亟需一套可貫通全技術層級、可落地的三維集成“大一統”技術方案。目前全球產業界主要形成兩條優勢互補、并行發展的三維集成技術路線，共同定義了未來芯片立體演進的核心方向。

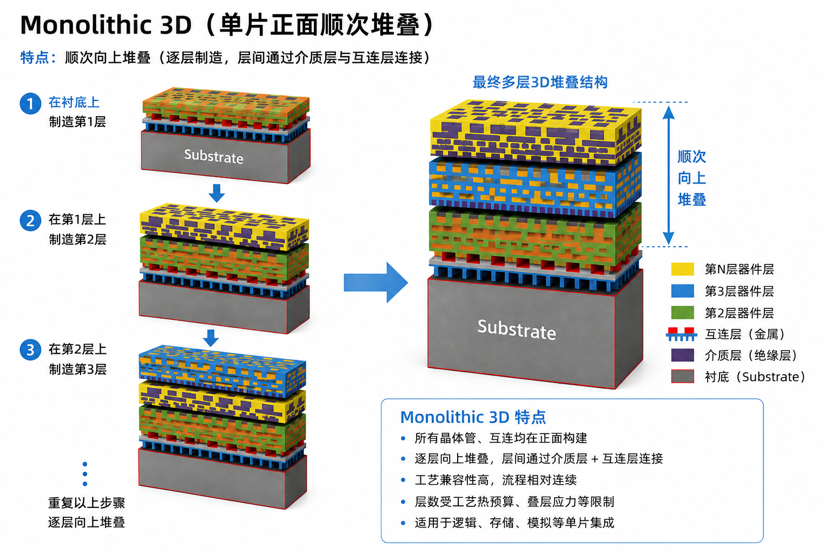

圖五：國際主流的單片三維集成（M3D）路線
如上圖所示，單片三維集成（Monolithic 3D）是國際前沿研究熱點，也是終極三維形態的架構方案之一。它在單片晶圓內逐層制備器件與電路，無需鍵合，集成密度高、傳輸路徑短，性能上限優異。但該方案存在一些短板，例如多層堆疊需要反復高溫制程，工藝熱預算問題有待解決。

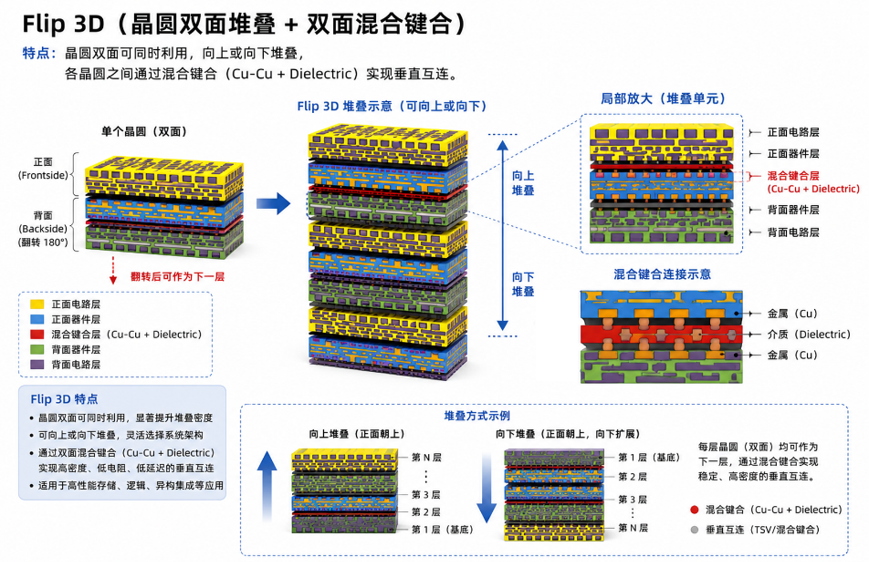

圖六：以F3D為代表的雙面堆疊路線
針對單片三維集成的技術瓶頸，我國原創的F3D倒裝三維集成也許是更貼合產業落地的優勢方案。如上圖所示，該技術突破傳統單面制備局限，實現晶圓正反面雙面集成+多層晶圓鍵合堆疊的創新架構，既可在單晶圓正反兩面同步制作器件與互連結構，也能通過多層鍵合實現更高維度的立體堆疊。
在此基礎上，F3D技術路線可進一步迭代延伸，拓展出Chiplet雙面超集成（Hyper 3D）的全新形態（又被稱為泛三維集成）,如下圖所示。該技術將F3D晶圓級雙面集成優勢與Chiplet異構互聯技術深度融合，實現芯粒層級的雙面立體高密度集成，有效突破傳統單面芯粒堆疊的密度上限與互聯瓶頸，完成了從晶圓級三維堆疊到系統級超集成的進階升級，進一步拓寬了三維集成的技術邊界與應用場景。

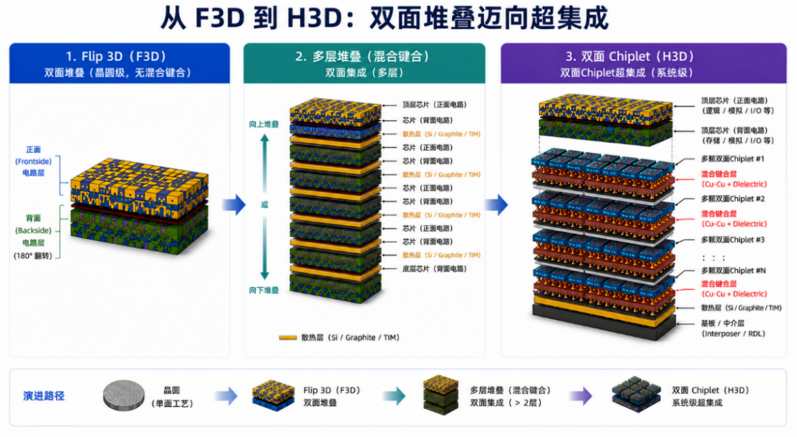

圖七： 走向超集成：F3D的持續演進
可以看到倒裝堆疊架構與韜定律在原有技術邏輯上存在很大差異：韜定律整體依托單面晶圓、單面器件基底做上層電路與系統邏輯折疊優化，始終局限于單面半導體基底的三維堆疊體系；而FFET跳出傳統單面器件架構桎梏，開創性開辟晶體管原生雙面堆疊、雙面集成的新技術思路，以底層器件雙面重構為源頭，自上而下打通器件、電路、芯片、系統全層級雙面立體集成鏈路，跳出原有三維優化框架，構建起雙面異構、雙向互連的全新芯片集成范式。
長遠來看，全域覆蓋的真三維集成是芯片產業的終極技術愿景。單片三維集成與F3D倒裝三維集成（含Chiplet雙面超集成延伸路線）定位互補、各有優勢，依托FFET雙面集成的底層器件支撐，共同構建起完整的三維集成技術體系，推動實現器件、電路、芯片、系統的全域三維一體化。
從華為韜定律點明器件堆疊缺口，到IBM 0.7nm用垂直堆疊驗證行業大勢，晶體管縱向立體升級已經沒有懸念。以FFET為起點，向下補齊器件級三維短板，向上延伸發展F3D雙面集成乃至系統級超集成，正是我國先進邏輯芯片跳出平面制程內卷、邁向全域真三維的突圍之路。隨著這套技術體系不斷成熟，產業終將告別淺層改造的“贗三維”，邁入器件、電路、芯片、系統協同立體演進的全三維時代，牢牢把握住后摩爾時代集成電路發展的主動權。
參考：
[1]芯視點.華為夏晶演講PPT，披露鯤鵬960細節. 2026-05-29. https://mp.weixin.qq.com/s/4tG2bKRPc-X2yLGi7xPTCg.
[2]趙元闖.北京大學FFET技術開創全球三維集成新篇章,芯思想, 2024-11-14.https://mp.weixin.qq.com/s/8QZ9UiSUUwbeHwvpaM6XqA.
[3] D. Guo, Opportunities for Advanced Logic Technology Scaling, VLSI Short Course, 2026
[4] Lu H, et al. First Experimental Demonstration of Self-Aligned Flip FET (FFET): A Breakthrough Stacked Transistor Technology with 2.5T Design, Dual-Side Active and Interconnects,2024 IEEE Symposium on VLSI Technology and Circuits (VLSI Technology and Circuits). Honolulu, HI, USA: IEEE, 2024:1-2. doi:10.1109/VLSITechnologyandCir46783.2024.10631460.
[5] Wu S-Y, et al. A 3nm CMOS FinFlexTM Platform Technology with Enhanced Power Efficiency and Performance for Mobile SoC and High Performance Computing Applications, 2022 International Electron Devices Meeting (IEDM). San Francisco, CA, USA, 2022. doi:10.1109/IEDM45625.2022.10019498.
[6] Bae G, et al. 3nm GAA Technology featuring Multi-Bridge-Channel FET for Low Power and High Performance Applications, 2018 IEEE International Electron Devices Meeting (IEDM).San Francisco, CA: IEEE, 2018:28.7.1-28.7.4. doi:10.1109/IEDM.2018.8614629.
[7] Zhang S, Han R, Lin X, et al. A Stacked CMOS Technology on SOI Substrate[J]. IEEE Electron Device Letters, 2004, 25(9):9. doi:10.1109/LED.2004.834735.
[8] Wu X, Chan P C H, Zhang S, et al. A three-dimensional stacked fin-CMOS technology for high-density ULSI circuits[J].IEEE Transactions on Electron Devices, 2005, 52(9). doi:10.1109/TED.2005.854267.
[9] Batude P, et al.Advances in 3D CMOS sequential integration, 2009 IEEE International Electron Devices Meeting (IEDM). Baltimore, MD, USA: IEEE, 2009:1-4. doi:10.1109/IEDM.2009.5424352.
[10] Ryckaert J, et al. The Complementary FET (CFET) for CMOS scaling beyond N3, 2018 IEEE Symposium on VLSI Technology. 2018:141-142. doi:10.1109/VLSIT.2018.8510618.
[11] Liao S, et al. First Demonstration of Monolithic CFET Inverter at 48nm Gate Pitch Toward Future Logic Technology Scaling, 2024 International Electron Devices Meeting (IEDM). 2024.
[12] Aly M M S, et al. Energy-Efficient Abundant-Data Computing: The N3XT 1,000×[J]. Computer, 2015, 48(12). doi:10.1109/MC.2015.376.
[13] Wu H, et al. Flip 3D (F3D): A Novel 3D Integration Technology with Dual-side Integration Capabilities, 2024 IEEE 17th International Conference on Solid-State and Integrated Circuit Technology. 2024.
