4680 電芯膨脹不均？原位光學監測直觀呈現分布差異

背景：

4680 大圓柱電芯是由特斯拉率先推動落地的新一代動力電池技術，該電芯規格為直徑 46mm、高度 80mm，依靠放大電芯尺寸同步優化能量密度、放電功率與制造成本，正在重塑全球動力電池行業競爭格局。目前特斯拉已完成該款電池量產并配套裝車，寶馬、通用等多家主流車企也相繼出臺配套搭載規劃，帶動全產業鏈產能持續擴張；與此同時，寧德時代、松下、LG 新能源等頭部電池廠商均加快相關產線研發與布局，整套上下游產業鏈配套體系逐步完善。

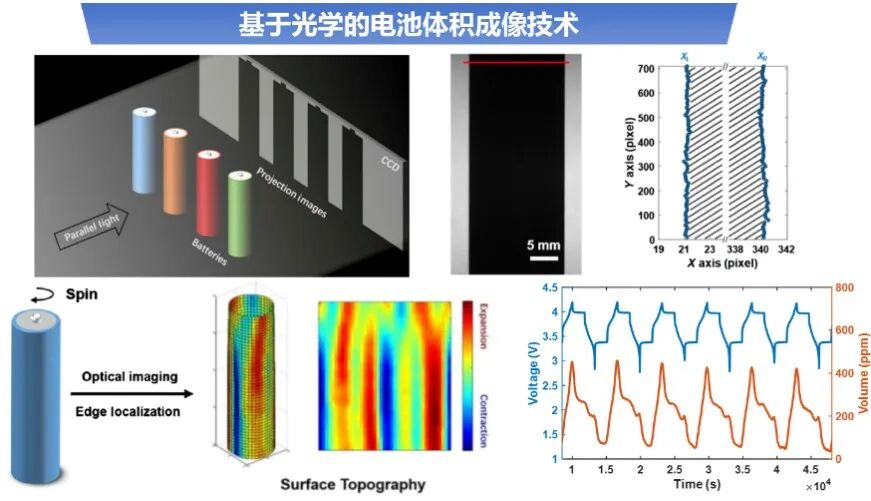

針對 4680 圓柱電芯的檢測需求，元能科技（廈門）有限公司自主研發圓柱電芯膨脹檢測設備。這套設備依托光學成像檢測方案，搭配自研配套算法，可精準捕捉電芯充放電全程的形變數據。該檢測方案能夠?qū)崿F(xiàn)原位實時監測圓柱電芯在充放電循環中直徑與整體體積的動態變化，還可量化解析電芯不同區域的膨脹差異分布特征。

為此，元能科技（廈門）有限公司開發了圓柱電芯膨脹系統。其采用光學方案，并結合相應算法，實現對圓柱電芯膨脹的精準監測。本方法可以原位監測圓柱電芯充放電過程直徑（體積）變化，同時也能表征圓柱電芯各區域的膨脹分布情況。

實驗部分：

選取NCM811搭配硅碳負極體系的4680圓柱電芯，設定1C恒流恒壓充電、1C恒流放電的測試工況，借助原位膨脹檢測設備實時追蹤電芯形變，精準采集全過程直徑、體積變化數據，測試結果如圖1。 電芯整體形變規律表現為充電階段持續膨脹，滿電狀態下整體體積膨脹率約0.14%；放電過程體積逐步收縮，該變化趨勢由正負極活性材料充放電過程中的晶格相變行為決定。曲線在充電末期、放電初期出現典型M型膨脹特征峰，這也是高鎳三元材料的標志性形變規律，相關機理可參照往期公眾號推文。 而放電階段末端出現體積小幅抬升的現象，推測是大尺寸圓柱電芯放電過程內部產熱持續堆積，熱膨脹效應引發的額外形變。

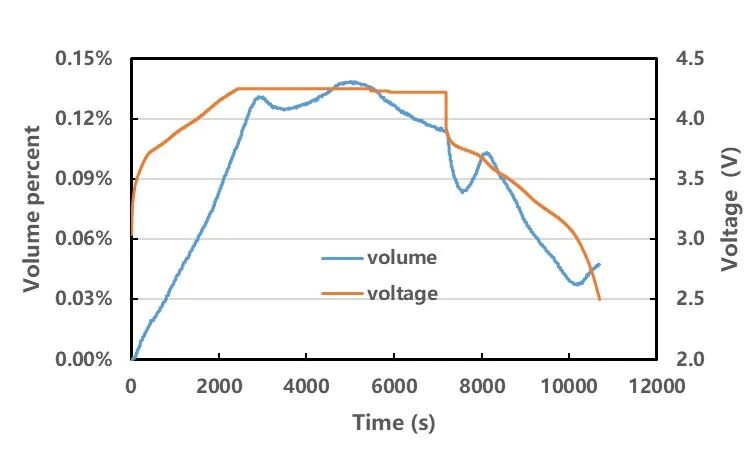

圖1. 4680圓柱電芯充放電過程中體積變化

本次測試的監測區間設定為電芯正極頂端往下4 mm至74 mm的縱向區段，總監測長度70 mm，對應檢測結果見圖2。 系統將該縱向區域均勻切分為80個觀測層；選取相對于初始方位45°的觀測視角進行分析后能夠清晰發現：電芯縱向各位置初始膨脹本就存在差異，且隨著充電SOC提升，形變不均一的現象會進一步加劇。  以0%SOC的初始狀態作為參照，電芯滿充（100%SOC）時的膨脹量呈現中間區域高、上下兩端低的分布特征。該現象的成因大概率是鋼殼對電芯首尾兩端的約束作用更強，電芯中部受到的機械束縛更弱，更容易發生徑向膨脹。 該分層監測得到的縱向膨脹差異數據，可為圓柱電池鋼殼結構優化設計提供直觀、量化的實驗支撐。

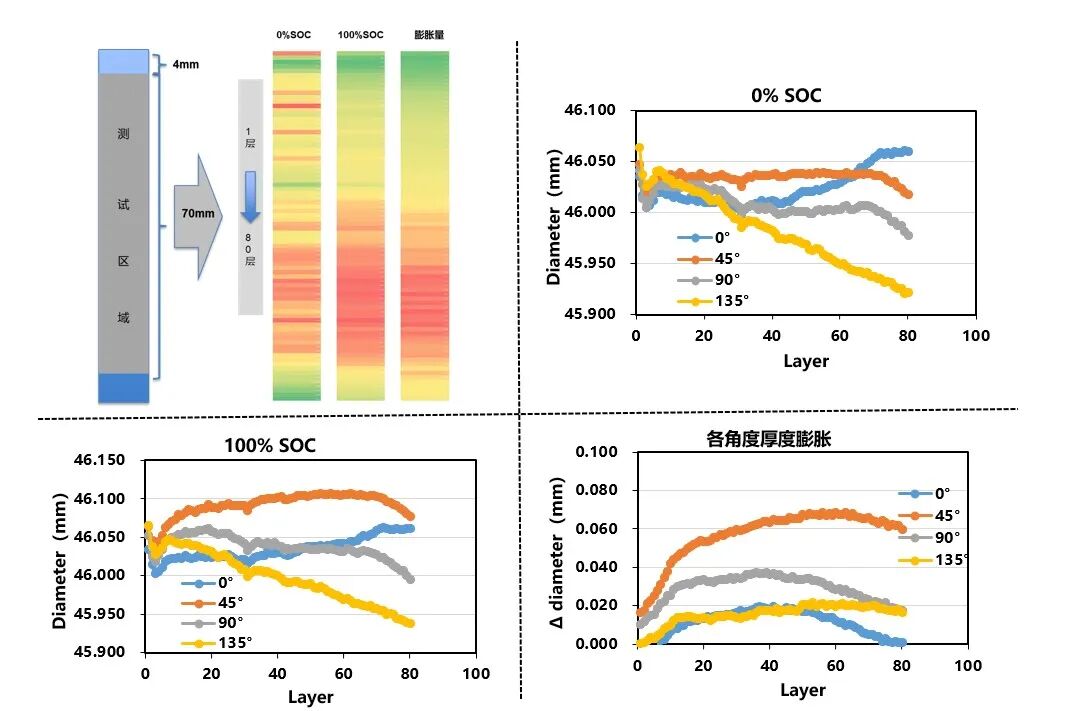

圖2. 4680圓柱電芯充放電過程中徑向直徑變化

小結

對4680圓柱電池膨脹行為的原位精準表征，已成為技術迭代的關鍵。它不僅助力硅碳負極的高膨脹體系開發，優化材料配方，也能為圓柱電池的鋼殼工藝改進、結構加強設計提供實證數據，從根源上提升電芯的循環壽命與安全邊界，推動大圓柱電池技術的成熟與落地。
