你辛辛苦苦畫完PCB，打樣回來，一上電——紋波大得離譜，系統不斷復位。
你換了一顆LDO，紋波下去了，但芯片燙得能煎雞蛋，電池兩小時就耗干了。
這不是你水平差，是你根本不知道什么時候該用DC-DC，什么時候該用LDO。
這個問題的麻煩之處在于，它不像“用多大的電容”那樣可以事后補救。電源架構定下來，PCB走完，芯片焊上去，再想換方案幾乎等于重畫一塊板。我見過太多項目在EMC測試階段被紋波卡住，也見過更多產品因為待機功耗超標被客戶拒收。根源都是同一個：第一步就選錯了。
DC-DC和LDO沒有誰更好，只有誰更對——選對了，是省錢省電省空間；
選錯了，是加班改板等返工。
要搞清楚怎么選，先得搞明白它們各自是怎么工作的。拋開數據手冊里那些復雜的框圖，我跟你講兩句話就夠了。

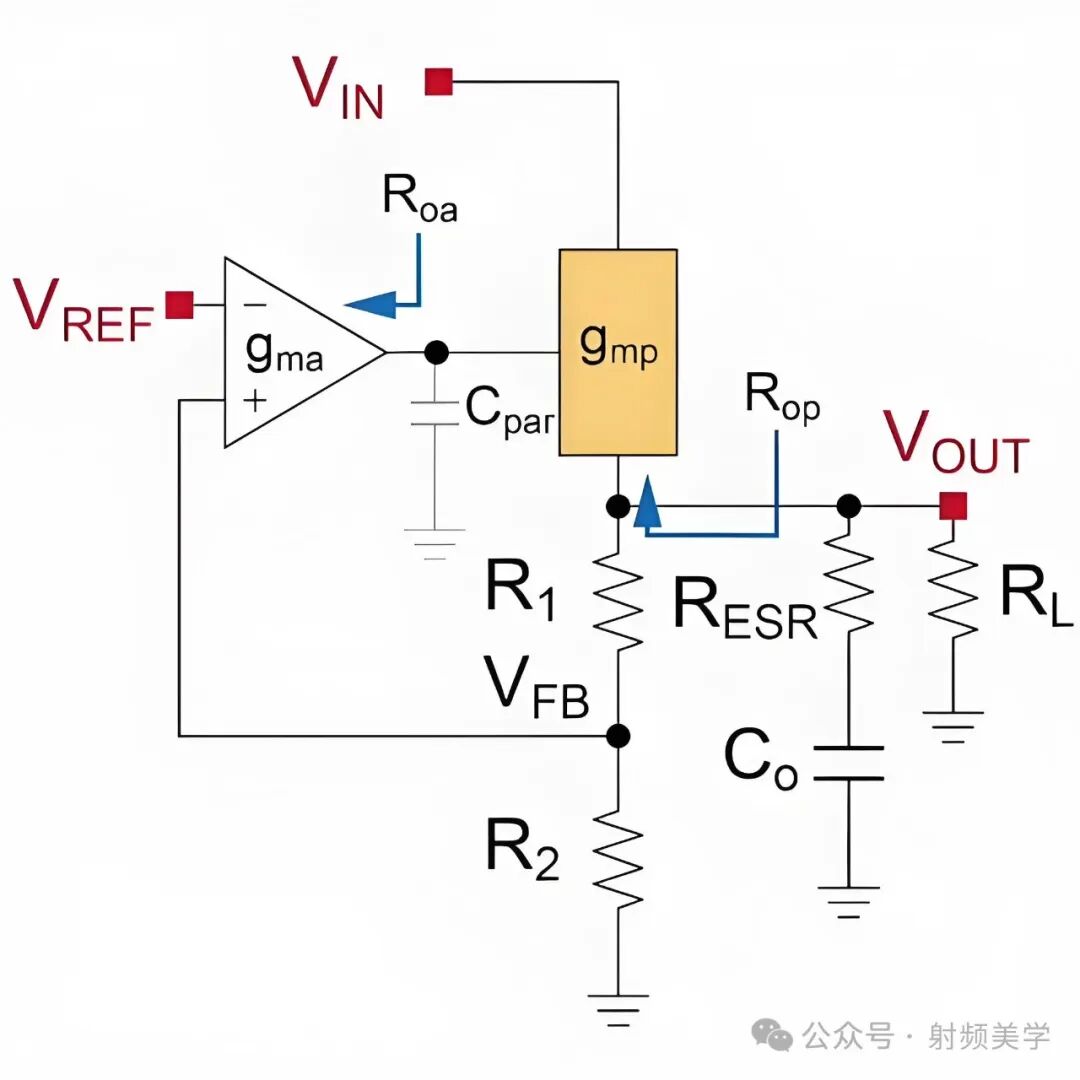

LDO的本質是一個可調電阻。
輸入電壓進去，內部調整管根據反饋信號動態調整自己的導通程度，把多余的電壓“燒”掉，以熱量的形式散發出去，輸出端得到一個穩定的低壓。壓差越大，電流越大，燒掉的能量就越多，芯片也就越燙。
它的能量守恒很簡單：輸入電流 ≈ 輸出電流，輸入功率和輸出功率之間的差額，全變成了熱量。就這么直接。
DC-DC的本質是一個開關電源。
它內部的開關管以幾百kHz到幾MHz的頻率不停地在開和關之間切換，電流被打成一段一段的脈沖，再通過電感和電容把這些脈沖平滑成連續的直流。它不“燒”能量，而是“搬”能量——輸入功率約等于輸出功率，中間損耗的那幾個點就是效率。
如果你覺得這倆概念還是有點抽象，我換個說法：
LDO就像一個水龍頭。你擰到一個固定的開度，水流就穩住了。但水管里的水壓是高的，龍頭本身承受著這個壓差，時間長了龍頭會發熱——那個熱量就是被消耗掉的能量。
DC-DC就像一個開關水泵。它不停地開一下、關一下，配合一個蓄水池（電感），用間歇供水的方式實現平均流量的調節。水幾乎沒被浪費，只是被“搬”了一下。

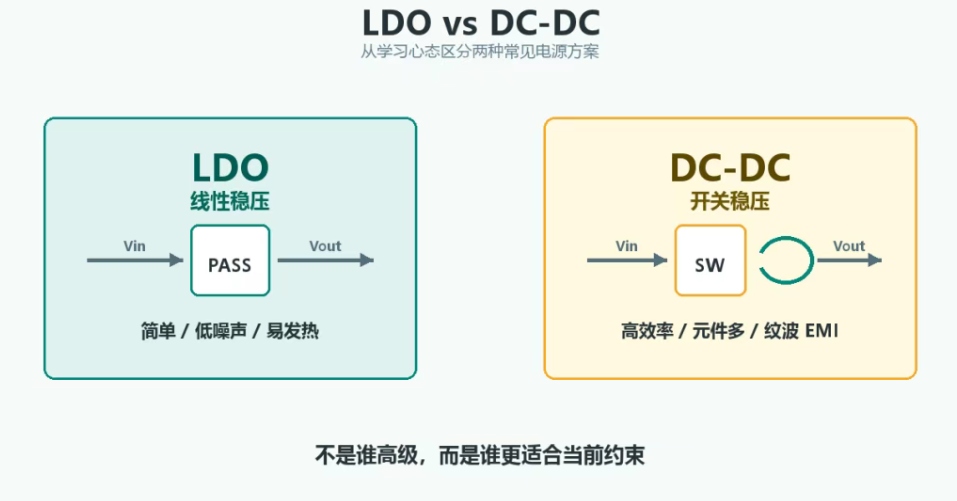

記住一句話：LDO靠“燒”掉多余電壓來工作，DC-DC靠“變”換電壓來工作。 這就是一切選型的原點。
原理清楚了，咱們直接上硬貨。
從實戰最關心的6個維度，把這兩類芯片徹底比透。
維度一：效率
LDO的效率公式極其簡單——Vout / Vin。12V降3.3V，效率27.5%。剩下72.5%的能量去哪了？發熱。如果你輸出1A電流，芯片上要扛8.7W的功耗，TO-263封裝都得冒煙。
DC-DC的效率通常在85%到95%之間，具體取決于拓撲、開關頻率和負載條件。TI有一份應用筆記里提過一個結論：壓差超過0.5V且負載電流超過500mA時，DC-DC的熱優勢就開始碾壓LDO了。
維度二：紋波

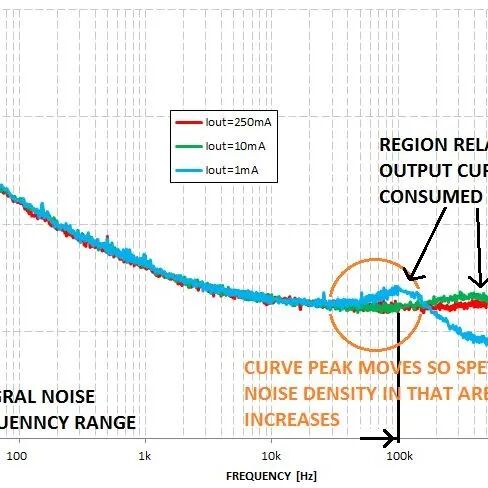

這是LDO的王牌。輸出紋波可以做到10mV以內，高PSRR型號甚至能壓到1-2mV級別。對紋波敏感的模擬電路——音頻Codec、高精度ADC、PLL鎖相環——LDO是繞不過去的選擇。
DC-DC的紋波通常在20mV到100mV之間，受開關頻率、電感值、輸出電容ESR共同影響。你可以加二級LC濾波把紋波壓下來，但那樣外圍就更龐大了。
維度三：外圍電路
LDO的BOM極其清爽，輸入輸出各一顆電容，有些型號連電容都可以省，占板面積約等于芯片本身。
DC-DC是另一回事。功率電感、輸入電容、輸出電容、反饋分壓電阻，部分型號還需要COMP補償網絡和BOOT自舉電容。少則七八顆，多則十幾顆。一顆DC-DC占用的面積，大約抵得上3到5顆LDO。 如果你是做TWS耳機或者智能手表這種寸土寸金的產品，這個差異會直接寫進原理圖評審的結論里。
維度四：EMI
LDO是線性器件，內部沒有開關動作，EMI問題幾乎為零。做醫療設備或者車載射頻的工程師最愛這一點——少一個噪聲源，過認證就少一輪折騰。
DC-DC的開關節點（SW Node）以極高的dV/dt在VIN和GND之間跳變，產生豐富的諧波成分。很多產品的EMC整改，本質就是在給DC-DC的布局收拾殘局。 你不信可以問問做過CE認證的硬件同事，有一半的輻射超標案例都跟DC-DC布局有關。
維度五：靜態功耗
LDO在超低功耗領域幾乎是統治級的存在。靜態電流做到μA級別是基操，某些型號低至0.5μA，煙感、電子標簽、醫療貼片這類電池供電且常年待機的產品，LDO是絕對主力。
DC-DC的靜態功耗通常在幾十μA到幾mA之間。它內部要維持基準源、振蕩器、誤差放大器、驅動級的工作，電路復雜度擺在那，想低也低不下去。如果你的待機功耗預算卡在10μA以下，不用猶豫，看LDO。
維度六：啟動時間和升壓能力
LDO的啟動時間是μs級的，幾乎瞬間響應。對FPGA或者CPU的內核供電，上電時序要求嚴格時，LDO的快速響應是個重要加分項。
DC-DC帶軟啟動，啟動時間通常在ms級別，用來限制浪涌電流。
還有一個根本區別：LDO只能降壓。 Vin必須大于Vout加Dropout電壓。而DC-DC可以升壓（Boost）、可以降壓（Buck）、也可以升降壓（Buck-Boost）。需要從單節鋰電池升到5V輸出？別想LDO了，它做不到。
看完對比，怎么選？給你三條鐵律，直接套用。
鐵律一：壓差大 + 電流大 → DC-DC。
12V轉3.3V、1A負載，LDO功耗8.7W。什么封裝都扛不住，加散熱片也扛不住。DC-DC功耗不到0.5W，一個QFN封裝靠PCB銅皮散熱就搞定了。這是最硬的指標，沒有任何商量余地。
鐵律二：紋波敏感 + 小電流 → LDO。
給ADC供電，100mV的紋波能讓有效位數直接掉兩三個LSB。給PLL供電，紋波意味著相位噪聲。給音頻Codec供電，紋波就是底噪。只要負載電流在幾百mA以內、壓差在1V以內，LDO是唯一正確的答案。為了省幾毛錢去賭DC-DC的紋波能壓住，不值得。
鐵律三：電池供電 + 長待機 → 先算賬。
待機功耗是剛需的場景，μA級靜態電流的LDO是天然選項。但現在有些DC-DC也能做到十幾μA的靜態功耗，此時需要綜合算一筆賬：鋰電池3.7V轉1.8V/500mA，LDO效率約49%，DC-DC效率約85%。如果設備每天只工作10分鐘、待機23小時50分鐘，LDO的待機優勢可能壓過DC-DC的工作效率優勢。反之如果設備長時間處于活躍狀態，DC-DC省下來的那部分能量更關鍵。
附加原則：成本敏感 + 空間緊張 → 壓差允許時優先LDO。
大批量消費電子，BOM成本是按分計算的。一顆LDO加兩顆電容，成本不到5毛錢。一顆DC-DC加全套外圍，成本輕松突破兩塊。在年出貨百萬臺的體量下，這個差價直接吃掉整機毛利。
但這里有個邊界：如果壓差大、電流也大，LDO根本扛不住發熱，這時候再省成本就本末倒置了。如果實在放不下DC-DC的外圍元件，那就只能回到原理層面重新審視整個電源架構——這個降壓路徑是否必須存在？能否通過調整系統供電方案來避免？而不是在LDO的封裝和散熱上硬扛。
講一個真實的案例。
某智能傳感器產品，單節鋰電池供電（標稱3.7V），系統需要兩路電源：3.3V/200mA給傳感器和MCU，1.8V/50mA給一顆高精度ADC。
第一版硬件工程師圖省事，兩路全上了LDO。
3.3V LDO效率 = 3.3/3.7 ≈ 89%，還湊合。問題出在1.8V這一路，效率只有49%。整機待機功耗測下來，電池續航比需求少了將近四成。項目被產品經理卡住了。
第二版調整方案：3.3V/200mA換成DC-DC，效率做到92%。1.8V/50mA因為要給ADC供電，對紋波極其敏感，保留了LDO。
改動之后，整機續航提升了約35%，ADC采樣精度完全沒有下降，樣機一次通過測試。
這個案例的教訓很簡單：該用DC-DC的地方不要心疼成本，該用LDO的地方不要為了效率犧牲性能。混用，才是正確答案。
選電源芯片，本質是在效率、紋波、成本之間做妥協的藝術。
沒有完美的芯片，只有不合適的選型——而選型能力，恰恰是硬件工程師從“會畫板”到“會設計”的分水嶺。
把這篇文章收藏下來，下次選型前翻出來看一眼，能幫你省掉一次改板。也轉發給團隊里剛入行的同事——有些坑，沒必要每個人都親自踩一遍。
