紅外場景模擬器能夠在實驗室內生成真實目標的紅外輻射特征，是紅外探測器、導引頭及紅外成像系統性能評估的重要技術平臺。隨著紅外探測器向高幀頻、高動態范圍及偏振成像方向發展，傳統電阻陣列（Resistor Array，RA）紅外場景模擬器逐漸面臨新的挑戰：一方面，像素?zé)崛菹拗屏似骷憫?yīng)速度；另一方面，現有偏振紅外場景模擬通常依賴外部偏振器或復雜偏振光學系統來生成偏振場景，增加了系統復雜度，不利于器件的小型化和高集成化。因此，開發兼具高速響應和偏振發射能力、且無需外部光學器件的紅外電阻陣列，成為該領域的重要研究方向。
據麥姆斯咨詢報道，近日，中國科學技術大學趙旸教授團隊聯合深圳職業技術大學、散射輻射全國重點實驗室等單位，提出了一種基于順排碳納米管的新型MEMS紅外電阻陣列。該工作充分利用順排碳納米管超低熱容和本征光學各向異性的優勢，實現了無需任何外部偏振器或復雜光學系統的像素級（pixelated）偏振紅外發射。實驗結果表明，器件的偏振輻射特性符合Malus定律，偏振輻射強度比達到1.6；進一步的理論分析預測，當像素尺寸縮小至當前先進電阻陣列的46 μm時，器件熱響應時間有望縮短至2 ms以內，幀率可超過500 Hz，為下一代高速偏振紅外場景模擬系統提供了一種新的技術方案。相關成果以"Super-Aligned Carbon Nanotube-Based Resistor Array for High-Speed and Polarization Infrared Scene Simulation"為題發表于IEEE Journal of Microelectromechanical Systems（JMEMS）。
器件設計及工作機制
研究團隊設計了一種基于順排碳納米管薄膜的MEMS紅外電阻陣列。本工作充分利用順排碳納米管的材料特性，使順排碳納米管薄膜同時承擔電阻發熱、紅外發射和偏振產生三項功能，實現了結構與功能的一體化設計。

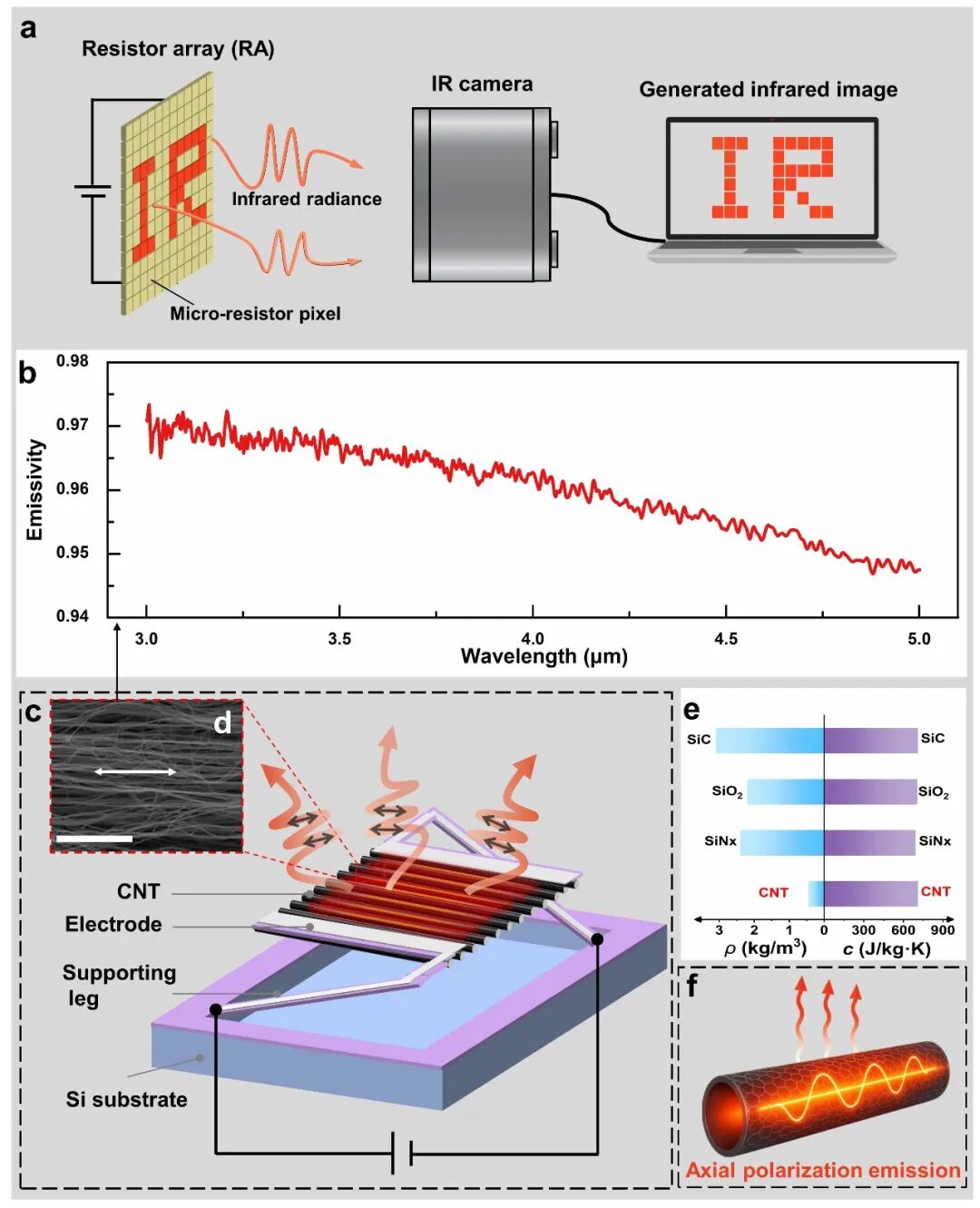

a. 電阻陣列工作原理示意圖。b. 順排碳納米管薄膜在中波紅外（MWIR）波段的發射光譜。c. 基于順排碳納米管的MEMS紅外電阻陣列像素結構示意圖。d. 順排碳納米管薄膜SEM圖。e. 幾種材料熱容對比。f. 沿碳納米管軸的偏振發射示意圖。
SA-CNT在中波紅外（MWIR）波段的發射光譜。其中，順排碳納米管在3–5 μm中波紅外波段具有接近黑體的高發射率，同時材料密度極低，具有遠低于傳統SiNx、SiO?等薄膜的熱容，可顯著提升器件熱響應速度。更重要的是，由于碳納米管沿單一方向高度有序排列，材料天然具有光學各向異性，能夠直接產生偏振紅外輻射，因此整個器件無需外部偏振器或復雜偏振光學系統即可輸出偏振紅外信號。
器件制備
首先，通過液體毛細力誘導自組裝，將垂直碳納米管陣列轉化為順排碳納米管薄膜；隨后完成碳納米管圖形化、支撐梁沉積、電極制備以及XeF?釋放工藝，最終成功制備出2×15像素MEMS紅外電阻陣列。

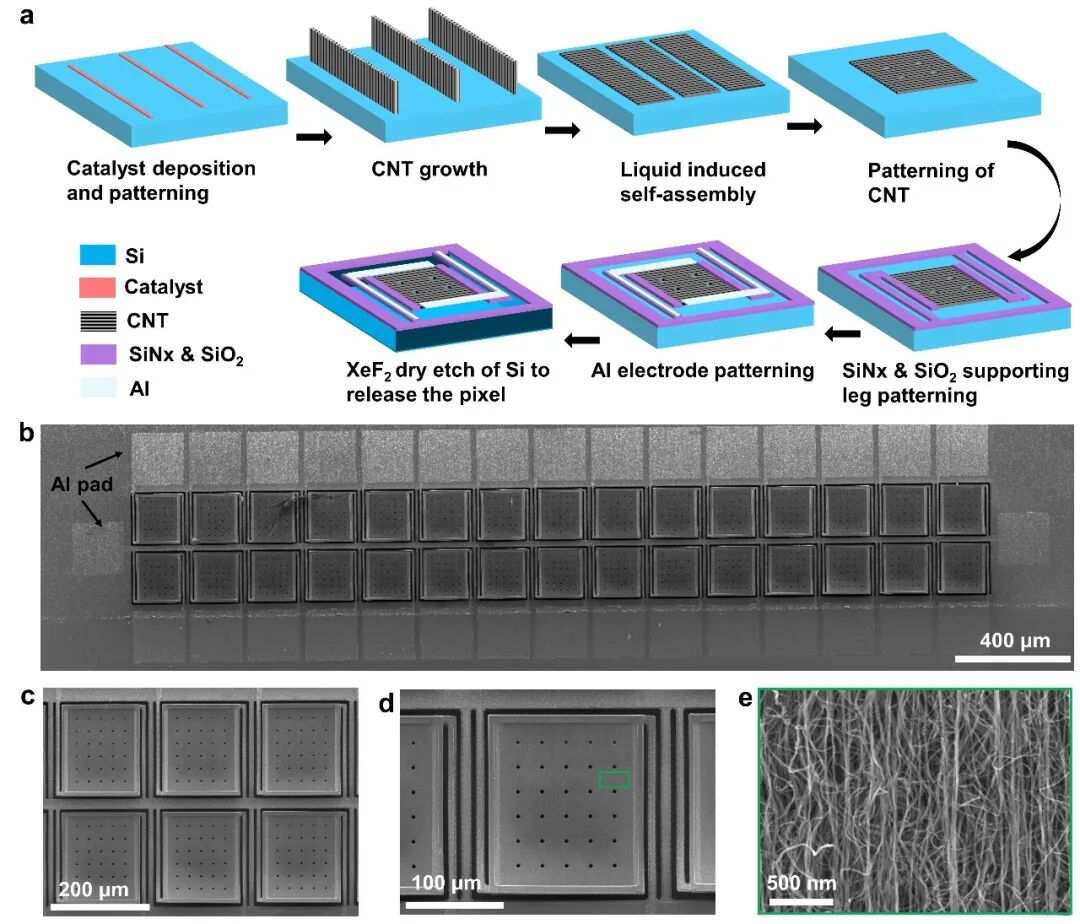

a. 基于碳納米管的MEMS紅外電阻陣列工藝流程。 b-d. MEMS紅外電阻陣列SEM圖。e. d圖中綠色方框區域的放大SEM圖，顯示了碳納米管橋體的取向。
器件性能表征
實驗結果表明，在真空環境下，200微米像素器件可實現694 K表觀溫度，熱響應上升時間為36 ms，下降時間為21 ms。理論分析進一步表明，當像素尺寸縮小至當前先進電阻陣列水平（46 μm）時，響應時間有望降低至2 ms以內，對應幀率超過500 Hz。
偏振性能測試結果顯示，不同偏振方向?qū)?yīng)明顯不同的紅外輻射強度。隨著偏振片旋轉，器件輻射強度呈現標準Malus定律變化規律，偏振輻射強度比達到1.6，驗證了順排碳納米管本征偏振發射機制。

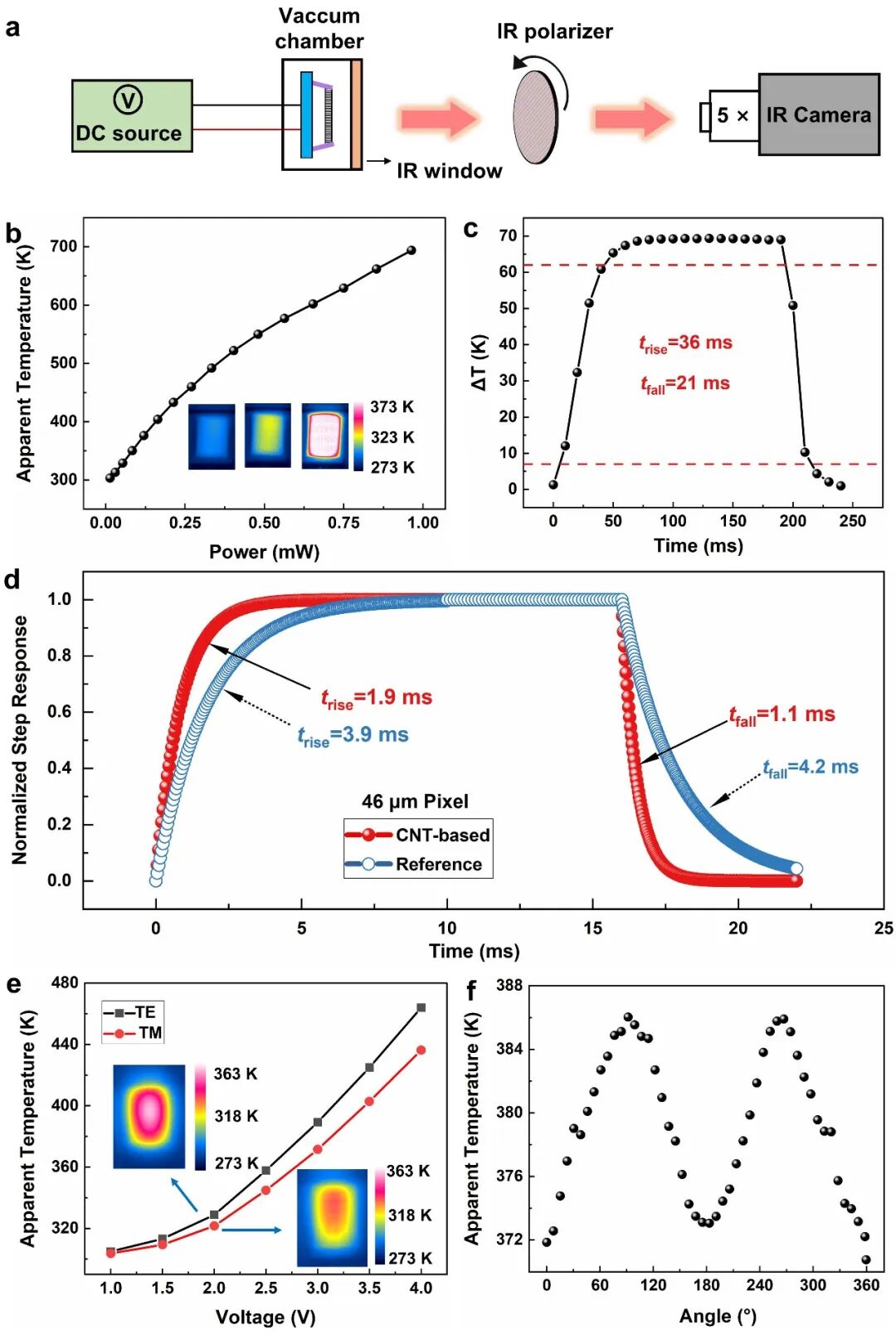

a. 熱響應測量裝置示意圖。b. 不同輸入功率下的樣品表觀溫度。c. 樣品的時間響應。d. 理論階躍響應，46 μm 碳納米管RA與最先進的參考器件比較，顯示出更快的上升和下降時間。e. 不同電壓下樣品TE和TM方向的表觀溫度。f. 偏振器旋轉360°過程中測得的樣品輻射亮度曲線。
論文鏈接：
https://doi.org/10.1109/JMEMS.2026.3694063
