【研究背景】
鋰金屬電池因其極高的理論比容量和最低的電化學電位，被視為下一代高能量密度儲能系統(tǒng)的“圣杯”。然而，在實際應用中，它卻面臨著嚴峻的挑戰(zhàn)：鋰的不均勻沉積會導致枝晶生長、“死鋰”堆積，以及不穩(wěn)定的固態(tài)電解質(zhì)界面膜持續(xù)破裂與重構，最終導致電池循環(huán)壽命急劇衰減。
為了調(diào)控鋰的成核與生長，科學家們嘗試了各種策略，其中，對集流體進行表面修飾是最直接有效的方法之一。傳統(tǒng)的思路主要集中在提高集流體的“親鋰性”或“潤濕性”，期望通過改善初始的界面親和力來引導鋰的均勻沉積。然而，一個根本性的問題被忽略了：初始的均勻成核，能否保證長期的循環(huán)穩(wěn)定性？
【成果簡介】
本研究巧妙地設計了一種基于氧化石墨烯和聚偏二氟乙烯的亞微米級界面緩沖層，并將其應用于銅集流體上。通過與多種對照體系（裸銅、石墨烯-PVDF、氧化石墨烯-PAA）的系統(tǒng)對比，該工作首次清晰地解耦了“親鋰性”、“潤濕性”和“界面穩(wěn)定性”對鋰沉積行為的獨立貢獻。
研究發(fā)現(xiàn)，盡管高親鋰性或高潤濕性有助于初始的均勻成核，但在長期循環(huán)過程中，真正決定電池命運的是由機械強度和界面粘附力所主導的“界面穩(wěn)定性”。其中，GO-PVDF涂層憑借其優(yōu)異的機械魯棒性和強粘附力，成功抑制了界面退化，促進了均勻、致密的鋰沉積，并誘導形成了富含LiF的均一SEI膜。最終，該體系在1.0 mA cm-2的電流密度和1.0 mAh cm-2的面容量下，實現(xiàn)了超過120圈的穩(wěn)定循環(huán)，平均庫倫效率高達~75%，遠超其他對照組。該工作發(fā)表于頂級期刊《Nanoscale》，題為:Submicron Interfacial Layers for Nanoscale Control of Lithium Deposition in Surface-Engineered Current Collectors.
【研究內(nèi)容】
1.設計理念：揭示界面特性與鋰沉積行為的關聯(lián)

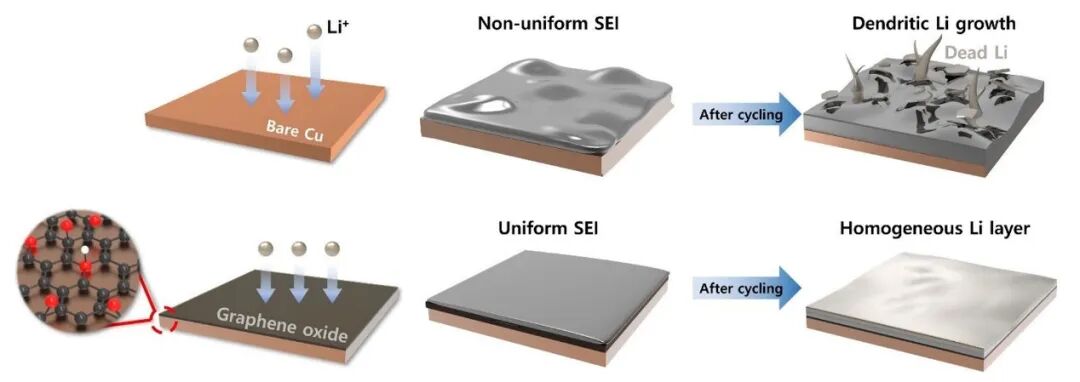

為了探究不同界面特性對鋰沉積行為的影響，研究者首先提出了一個清晰的設計框架。他們選擇了四種代表性體系：裸Cu（疏鋰）、Gr-PVDF（親鋰性強）、GO-PAA（潤濕性優(yōu)）和GO-PVDF（兼具均勻性與機械穩(wěn)定性）。下圖直觀地對比了裸Cu和GO-PVDF兩種極端情況下的鋰沉積演化路徑。裸Cu由于疏鋰性，導致鋰離子在少數(shù)位點局部成核，隨著循環(huán)進行，這種不均勻性被放大，形成枝晶和“死鋰”，最終導致電池失效。而GO-PVDF涂層通過其含氧官能團提供了均勻的相互作用位點，促進了空間均勻的成核，并在后續(xù)循環(huán)中維持了結構的完整性，形成了穩(wěn)定且致密的鋰沉積層。
圖1.Li在裸Cu和GO–PVDF上的成核與生長行為
2. 材料表征：確認涂層化學性質(zhì)與表面極性

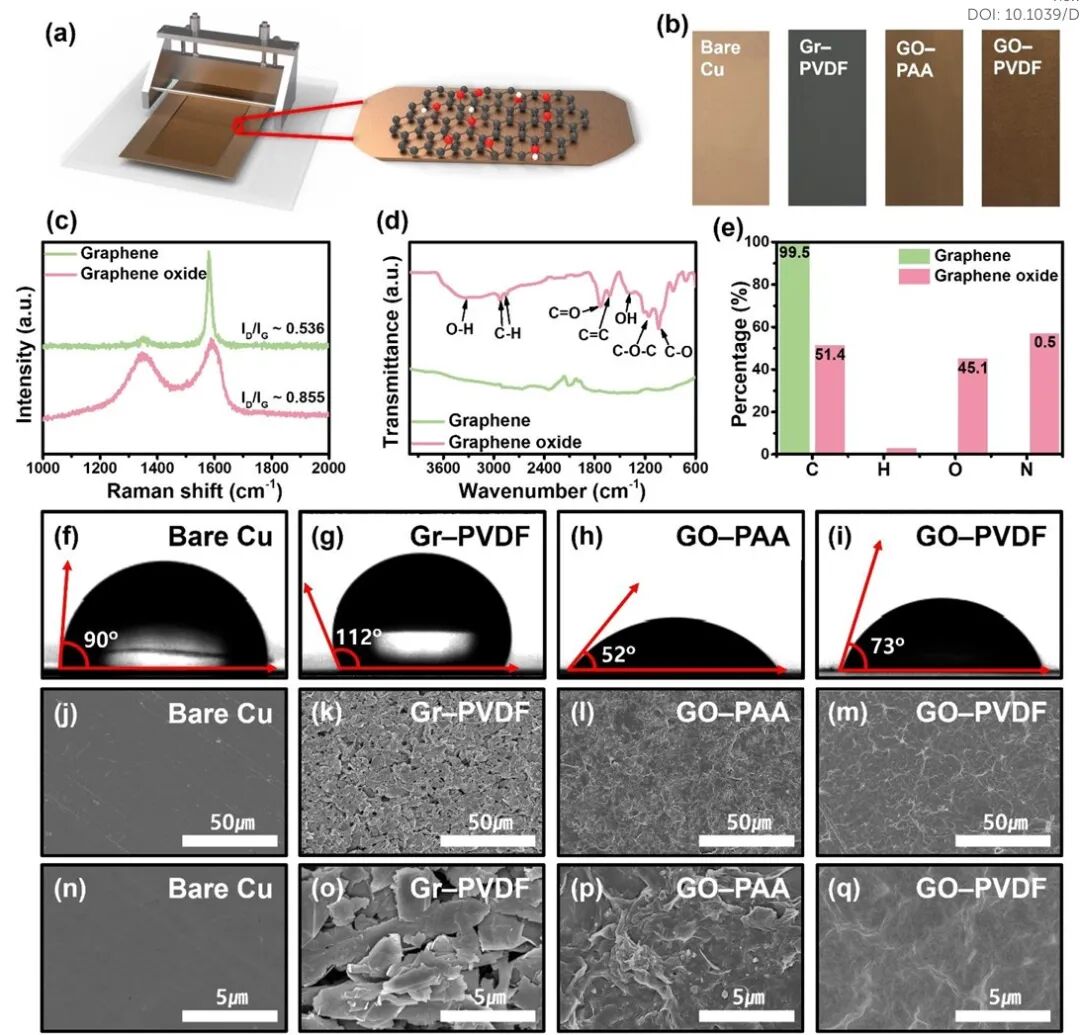

研究者通過刮涂法制備了三種涂層（Gr-PVDF, GO-PAA, GO-PVDF），并通過一系列表征手段驗證了其理化性質(zhì)。拉曼光譜顯示，GO的D/G峰強度比更高，表明其存在大量缺陷和含氧官能團。紅外光譜和元素分析進一步證實了GO中含有豐富的羥基、羰基和羧基。接觸角測試則直觀地反映了表面極性的差異：裸Cu接觸角約為90°，呈弱親水性；Gr-PVDF高達112°，表現(xiàn)出疏水性；而GO-PVDF（~73°）和GO-PAA（~52°）的接觸角顯著降低，證明了GO涂層極大地提升了表面的潤濕性，這有利于電解液的浸潤和初始鋰離子的均勻分布。
圖2. 結構表征、物理表征
3. 界面粘附力與結構穩(wěn)定性評估：區(qū)分優(yōu)劣的關鍵

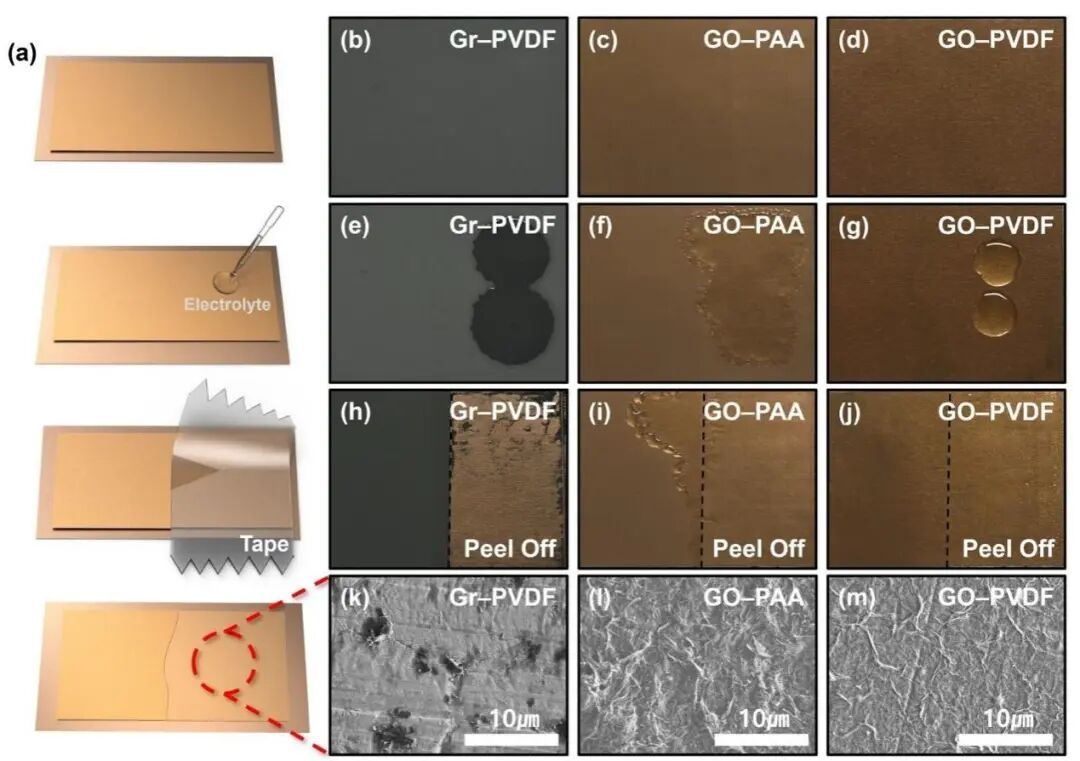

研究者設計了一個“剝離測試”：將少量電解液滴在涂層表面，再用膠帶撕拉。結果顯示：
Gr-PVDF：電解液迅速鋪展?jié)B透，剝離后大部分涂層被移除，表明其與銅箔的粘附力弱。
GO-PAA：電解液快速鋪展，雖然涂層未被完全移除，但電解液的滲透導致了明顯的溶脹和結構破壞，界面穩(wěn)定性差。
GO-PVDF：電解液呈現(xiàn)離散的液滴狀，幾乎不鋪展?jié)B透。剝離后，涂層完好無損，其特有的褶皺形態(tài)清晰可見，展現(xiàn)出最強的粘附力和結構完整性。
這一結果明確指出，GO-PVDF的優(yōu)異機械穩(wěn)定性和抗電解液侵蝕能力是其實現(xiàn)長效循環(huán)的根本保障。
圖3. 剝離測試過程示意圖
4. 電化學性能對比(I)：GO-PVDF vs. 裸Cu vs. Gr-PVDF
研究者組裝了Li||Cu電池來評估不同集流體的電化學性能。

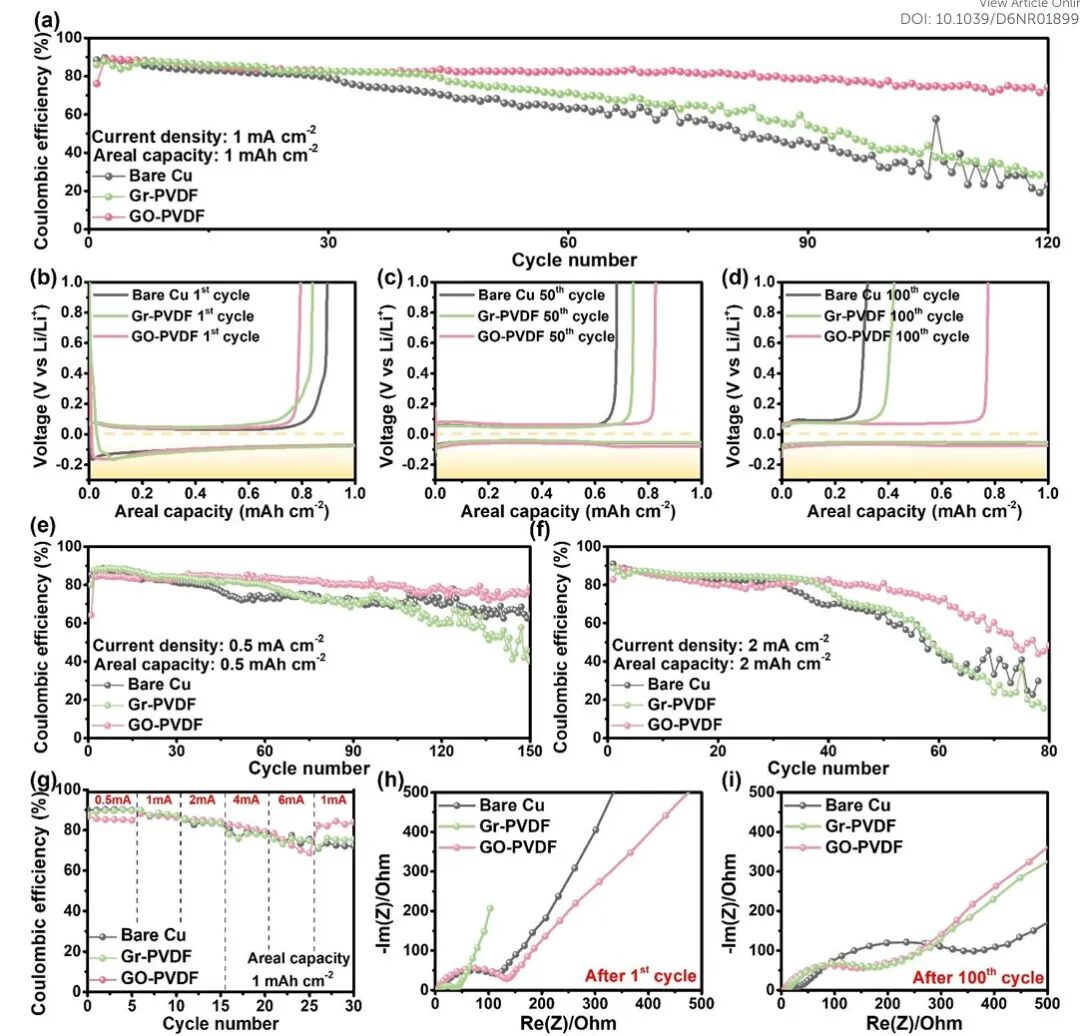

循環(huán)性能：在1.0 mA cm-2 / 1.0 mAh cm-2條件下，裸Cu在約30圈后庫倫效率急劇下降；Gr-PVDF在約40圈后也開始衰退；唯有GO-PVDF在120圈后仍保持~75%的穩(wěn)定庫倫效率。
電壓曲線：第50和100圈的電壓曲線顯示，裸Cu和Gr-PVDF的過電位顯著增加且不穩(wěn)定，而GO-PVDF的曲線與首圈高度重合，表明其可逆性極佳。
倍率性能：在逐步升高的電流密度下，GO-PVDF始終維持最高的庫倫效率，且在回到低電流密度后能完美恢復，而其他兩組則出現(xiàn)不可逆損傷。
阻抗分析：初始狀態(tài)下，Gr-PVDF因石墨烯的高導電性而電荷轉(zhuǎn)移電阻最低。但經(jīng)過100圈循環(huán)后，其電荷轉(zhuǎn)移電阻從36 Ω飆升至175 Ω，遠高于GO-PVDF（從134 Ω增至142 Ω），印證了Gr-PVDF界面嚴重降解。
這些數(shù)據(jù)有力地證明，初始的高導電性或親鋰性并不能保證長期穩(wěn)定性，持續(xù)的界面完整性才是關鍵。
圖4. Li||Cu電池性能對比
5. 循環(huán)后形貌分析：從微觀結構看性能差異
經(jīng)過100次循環(huán)后，研究者利用SEM觀察了不同集流體的表面形貌，結果顯示：

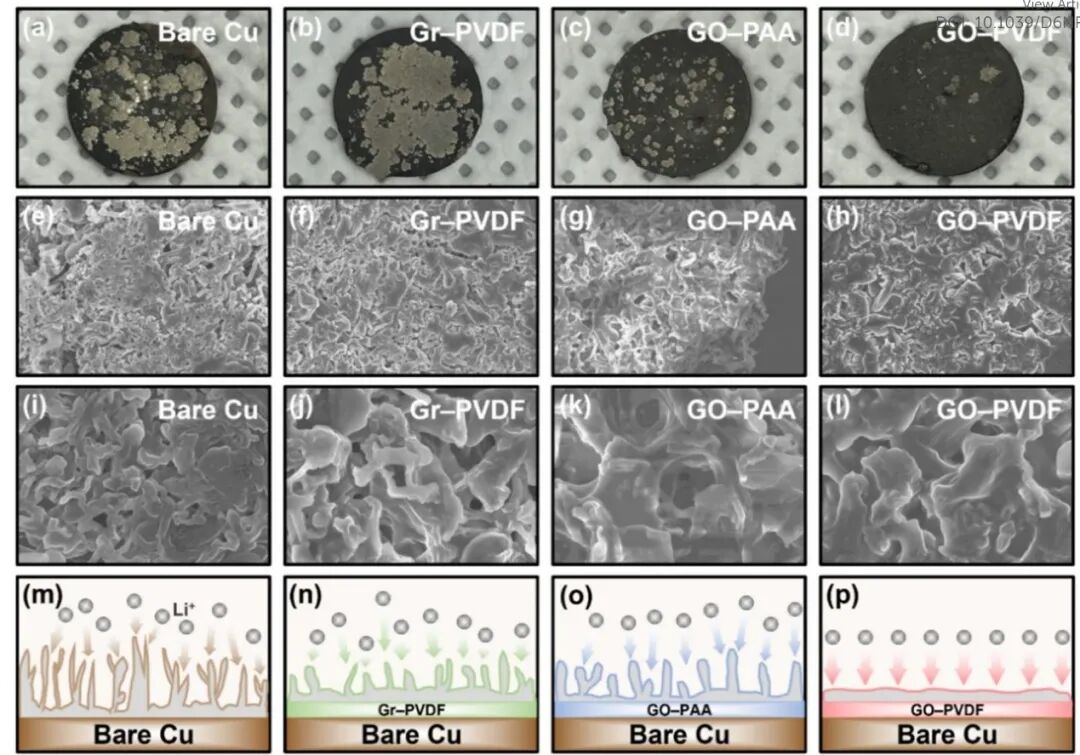

裸Cu：表面覆蓋著厚厚的、不均勻的“死鋰”層，呈現(xiàn)出尖銳的樹枝狀結構，其特征寬度僅為0.61 μm。
Gr-PVDF：同樣被大量“死鋰”和枝晶覆蓋，表明其初始的修飾效果因界面脫粘而喪失。
GO-PAA：雖未出現(xiàn)明顯枝晶，但表面疏松、不均勻，局部出現(xiàn)結構塌陷。
GO-PVDF：呈現(xiàn)出致密、連續(xù)且平坦的形貌，鋰沉積特征寬度最大，達到2.27 μm，這并非枝晶，而是橫向擴展的、均勻的塊狀鋰沉積，這種結構有效避免了局部電流集中。
圖5. 循環(huán)后微觀形貌表征
6.SEI成分分析：揭示界面穩(wěn)定性的化學本質(zhì)
通過XPS深度剖析，研究者揭示了不同集流體上SEI膜的化學組成差異。

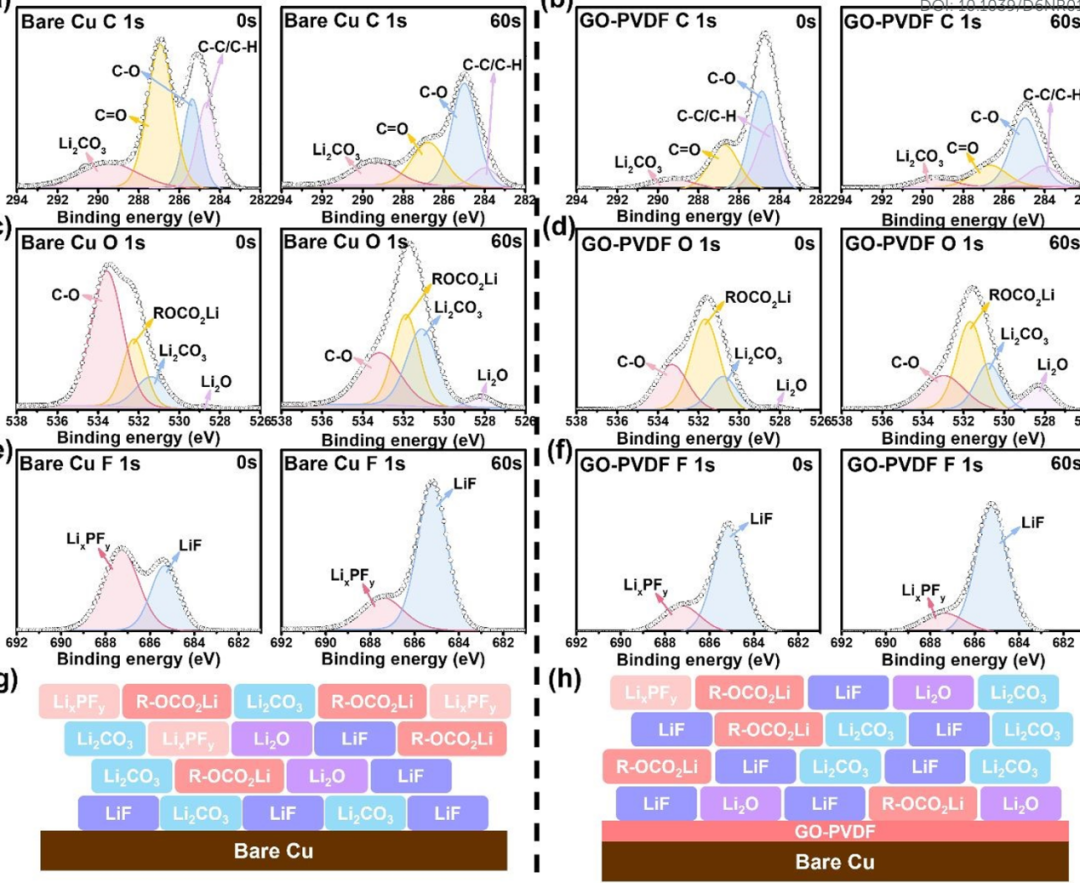

裸Cu：C 1s、O 1s和F 1s譜圖隨刻蝕深度發(fā)生顯著變化，呈現(xiàn)出分層的、組成不均勻的SEI結構，內(nèi)部富含Li2CO3，外部富含LixPFy，表明電解液在不斷分解。
GO-PVDF：各元素的譜圖在不同深度下幾乎不變，形成了均勻、穩(wěn)定且富含LiF的SEI層。LiF具有高機械強度和良好的鋰離子傳導性，是構建穩(wěn)定界面的理想組分。
這從分子層面解釋了GO-PVDF為何能實現(xiàn)長效循環(huán)——它不僅物理上穩(wěn)固了界面，還化學上構建了一個均勻、堅固的保護層。
圖6. 界面XPS光譜分析
【文獻總結】
本研究通過系統(tǒng)而精巧的實驗設計，為鋰金屬電池集流體的界面工程提供了顛覆性的設計準則。它明確指出，追求極致的“親鋰性”或“潤濕性”并非長久之計，真正的關鍵在于構建一個機械強度高、粘附力強、且化學性質(zhì)穩(wěn)定的界面緩沖層。GO-PVDF涂層正是這一理念的成功實踐者，它通過物理和化學雙重機制，實現(xiàn)了均勻的鋰沉積、抑制了枝晶生長、并構建了穩(wěn)定的SEI膜，從而大幅提升了電池的循環(huán)壽命。這項工作為未來開發(fā)實用化的高能量密度鋰金屬電池指明了新的方向。
【文獻信息】
標題：Submicron Interfacial Layers for Nanoscale Control of Lithium Deposition in Surface-Engineered Current Collectors.
期刊：Nanoscale
