全GaN單片集成取得突破：邁向“顯示+通信+感知”三合一芯片

隨著Micro LED技術不斷向AR/VR、智能穿戴和可見光通信（VLC）等領域拓展，如何在有限的芯片面積內實現顯示、通信與感知功能的深度融合，成為業界關注的重要方向。

近日，山東大學研究人員提出了一種全新的全氮化鎵（All-GaN）單片集成方案，在同一塊GaN芯片上集成了2T1C像素驅動電路、Micro LED（μLED）以及光電探測器（PD），為下一代智能顯示終端提供了一種高度集成的新思路。

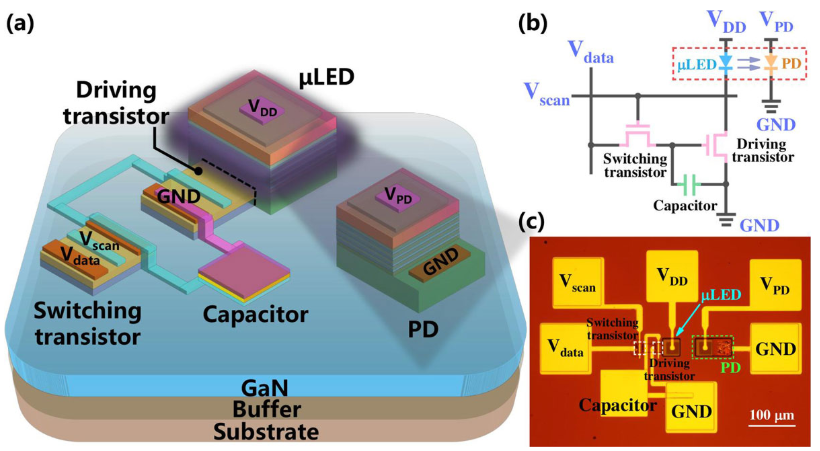

圖示意圖、（b）等效電路圖以及單片集成全GaN 2T1C-μLED–PDs的顯微圖像。

研究團隊指出，該方案首次將主動矩陣（AM）顯示中廣泛采用的2T1C（兩晶體管一電容）像素架構與μLED、光電探測器集成于同一GaN平臺，使每一個像素不僅能夠完成圖像顯示，還具備光信號發送和接收能力，相當于每個像素都成為一個微型光通信節點，為顯示、感知和通信一體化奠定了基礎。

與目前Micro LED產業普遍采用硅CMOS背板或薄膜晶體管（TFT）背板，通過轉移鍵合完成集成的方案相比，這種單片集成方式避免了芯片轉移、對位和封裝過程中容易出現的熱失配、對準誤差以及寄生效應等問題，不僅提升了系統可靠性，也更有利于高速信號傳輸和大規模制造。

在器件設計方面，研究人員制備的單個像素單元包括兩個20μm×20μm高電子遷移率晶體管（HEMT）、一個40μm×40μm Micro LED、一個40μm×40μm光電探測器以及一個存儲電容。其中，LED與光電探測器之間僅相隔30μm，所有功能器件均位于微米尺度范圍內，實現了極為緊湊的布局，無需額外光學元件即可完成近距離光信號收發。

整個器件采用4英寸GaN外延片作為基礎，通過MOCVD生長AlGaN/GaN異質結構，再結合ICP刻蝕、MOCVD再生長、PECVD沉積SiO?介質層等成熟半導體工藝完成制造。器件采用ITO透明導電層實現電流擴展，并利用SiO?同時承擔器件鈍化和電容介質功能，使整個制造流程兼容現有GaN器件工藝，為未來產業化提供了可行路徑。

測試結果顯示，該集成電路具有良好的動態響應能力。在5kHz驅動頻率下，像素節點電壓能夠與輸入數據信號保持穩定同步，Micro LED發光與光電探測器檢測可協同工作，驗證了該單片集成系統能夠同時完成發光與光信號探測，為顯示刷新和可見光通信提供了基礎支撐。

研究人員進一步展望，在未來智能眼鏡、AR/VR頭顯、可穿戴設備等應用中，顯示數據線上可以疊加高速調制信號，而不會影響顯示亮度。此時，Micro LED既承擔顯示像素的作用，又可作為光發射器發送數據；鄰近的光電探測器則負責接收外部光信號，使顯示屏本身成為一個具備雙向通信能力的交互平臺。

總體來看，這項工作不僅展示了GaN平臺在高密度光電集成方面的優勢，也進一步拓展了Micro LED的應用邊界。隨著全GaN單片集成技術不斷成熟，未來有望推動高分辨率Micro LED顯示向顯示、通信、感知三位一體方向發展，為智能終端、可見光通信及新型人機交互系統提供更加緊湊、高效的解決方案。
