國產硅片開啟產能競賽 滬硅百億加碼 300mm 硅片 上海合晶布局 SOI 高端賽道

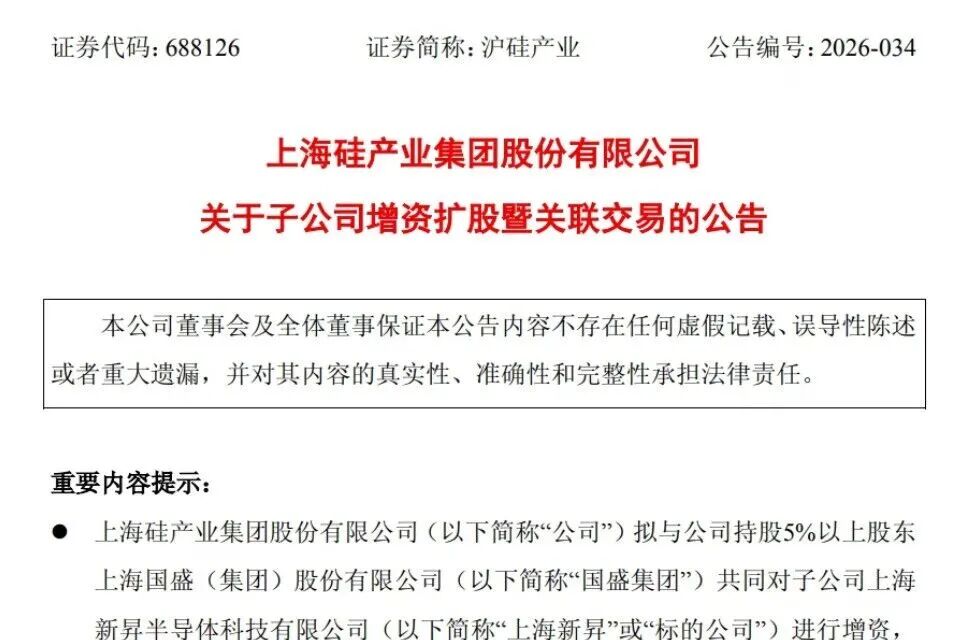

近一個月國內兩大硅片龍頭同步落地重磅產業投資，國產半導體硅片替代進程全面提速。6 月 25 日，滬硅產業發布公告，將聯合國盛集團向核心子公司上海新昇合計增資 114.48 億元，全部投向 300mm 大尺寸硅片產能升級；而在此之前的 6 月 14 日，上海合晶已官宣設立 SOI 硅片合資企業。兩大廠商密集擴產布局，標志國內硅片行業正式從國產替代預期階段，轉入規模化產能比拼的實質性發展周期。

全球 12 英寸硅片市場長期呈現高度壟斷格局，信越化學、SUMCO、環球晶圓、SK Siltron、Siltronic 五大海外廠商合計占據超 90% 市場份額，長期把控高端硅片供給話語權。當前國內晶圓制造產線持續擴張，AI 算力芯片、存儲芯片帶動 12 英寸硅片需求快速增長，但本土量產供給能力不足，上下游供需存在巨大缺口，巨大市場空間成為產業資本集中加碼硅片賽道的核心底層邏輯。

本次滬硅產業 114.48 億元增資方案，是 A 股半導體材料板塊規模罕見的大額產業投資。上海新昇作為國內 300mm 硅片產業化核心平臺，本次擴產聚焦邏輯芯片、存儲芯片所用大尺寸硅片，精準匹配當下 AI 服務器、HBM 存儲等高景氣賽道的核心原材料需求，將大幅提升國內主流 12 英寸拋光、外延硅片自主供應規模，緩解上游材料進口依賴壓力。

與滬硅產業深耕通用 300mm 硅片的路線形成差異化布局，上海合晶選擇 SOI 絕緣體上硅賽道打造第二增長曲線。相較于傳統體硅片，SOI 產品具備低漏電、低功耗、高集成度等獨特性能優勢，廣泛適配射頻芯片、車載電子、高端模擬芯片領域，同時擁有更高技術壁壘與產品毛利率。合資公司落地，代表國產硅片企業發展重心從 “實現量產” 邁向 “高端化、高附加值產品突破”。

硅片是半導體產業鏈資本投入最重、技術爬坡周期最長的上游環節，產線建設周期久、設備投入高昂、良率提升與客戶認證流程漫長。百億增資僅為國產大硅片突破的起點，未來兩至三年新產能持續釋放進度、頭部本土晶圓廠批量認證落地成果，將成為衡量國內硅片國產替代真實成效的核心評判標準。

兩大本土硅片龍頭分賽道同步擴產，構建起 “通用 300mm 硅片保基礎供給 + 高端 SOI 硅片拓高毛利市場” 的雙線突圍格局。隨著國內硅片產能持續落地、工藝技術穩步迭代，本土廠商將持續沖擊海外廠商壟斷格局，補齊集成電路產業鏈最上游關鍵材料短板，為國內芯片制造全鏈條自主可控筑牢根基。

—會議背景—

在半導體制造中，化學機械拋光（CMP）是實現晶圓全局平坦化、支撐先進制程持續演進的關鍵工藝。隨著制程節點不斷向納米級推進，CMP對拋光液、拋光墊及清洗材料提出了更高的缺陷控制與選擇性要求，并直接影響器件良率。

亞化咨詢測算，2026年全球CMP材料（包括拋光液、拋光墊和清洗液等）市場規模約42億美元，其中中國市場約80億元人民幣，占比持續提升。預計到2032年，中國CMP材料市場有望超過160億元人民幣，年均增速在10%左右，增量主要來自化合物半導體（尤其是SiC）和先進封裝對CMP工藝和材料需求的快速增長。

與此同時，半導體產業正加速邁入“超越摩爾”階段。2.5D/3D集成、Chiplet以及無凸點混合鍵合等先進封裝技術，正在將CMP的應用邊界從前道晶圓制造拓展至后道封裝環節。面對TSV填銅平坦化、多材料界面的高選擇性去除，以及原子級表面平整度控制等新挑戰，CMP技術及材料體系正迎來新一輪持續創新。

在成熟制程晶圓制造CMP材料需求的穩固基礎上，AI算力芯片和HBM堆疊需求的快速增長，進一步拉動先進封裝相關CMP拋光液、清洗液及拋光墊的用量持續提升，正成為半導體材料領域最具增長潛力的方向之一。

當前，全球產業鏈加速重構，半導體關鍵材料自主可控已成為業界共識。無論是支撐成熟與先進制程的降本增效，還是助力先進封裝技術的持續突破，CMP材料的國產替代與上下游協同都具有關鍵意義。

首屆CMP與先進封裝材料論壇將于2026年7月29–30日在蘇州召開，會議由亞化咨詢主辦。旨在打通電子化學品與高端CMP耗材之間的研發與產業化鏈條，匯聚晶圓代工、封測企業及核心材料與設備供應商，共同探討CMP技術演進趨勢與應用需求，共促合作創新，布局下一代高端耗材市場機遇。
