先看懂 800G/1.6T，再看懂?dāng)?shù)據中心光模塊里的 EML、硅光和鏈路分工

一、800G/1.6T 到底是什么意思？

800G 是 800 Gb/s，也就是每秒 8000 億比特。1.6T 是 1.6 Tb/s，也就是每秒 1.6 萬億比特。這里的 G 和 T 說的是 bit，不是 Byte。如果換成大家更熟悉的字節，理論上 800 Gb/s 大約等于 100 GB/s，1.6 Tb/s 大約等于 200 GB/s。實際系統還要扣掉編碼、糾錯、協議開銷和鏈路余量，所以不能簡單等同于文件下載速度。

在數據中心里，800G/1.6T 通常指一個高速端口或一個光模塊單方向的總速率。光模塊是全雙工器件，發射和接收方向各有自己的通道。它不像一根單獨的“超粗水管”，更像把多條高速車道并在一個模塊里。比如 800G 可以由 8x100G 組成，也可以在更新一代方案里由 4x200G 組成；1.6T 更典型的方向是 8x200G。這也是為什么行業會反復提到 100G/lane、200G/lane 和 224G PAM4。

lane 可以理解為一條電或光的高速通道。過去提升端口速率，常用辦法是增加車道數。到了 800G 和 1.6T，機框空間、功耗和散熱都不允許無限增加車道，于是每條 lane 自己也要跑得更快。PAM4 調制就是這里的關鍵技術之一。它不是只用“高”和“低”兩個電平表達信息，而是用四個電平一次表達更多比特，從而在同樣符號速率下提高數據吞吐。代價是眼圖更窄，噪聲容忍度更低，芯片、驅動、接收和測試都更難。

二、數據中心鏈路為什么要分層看？

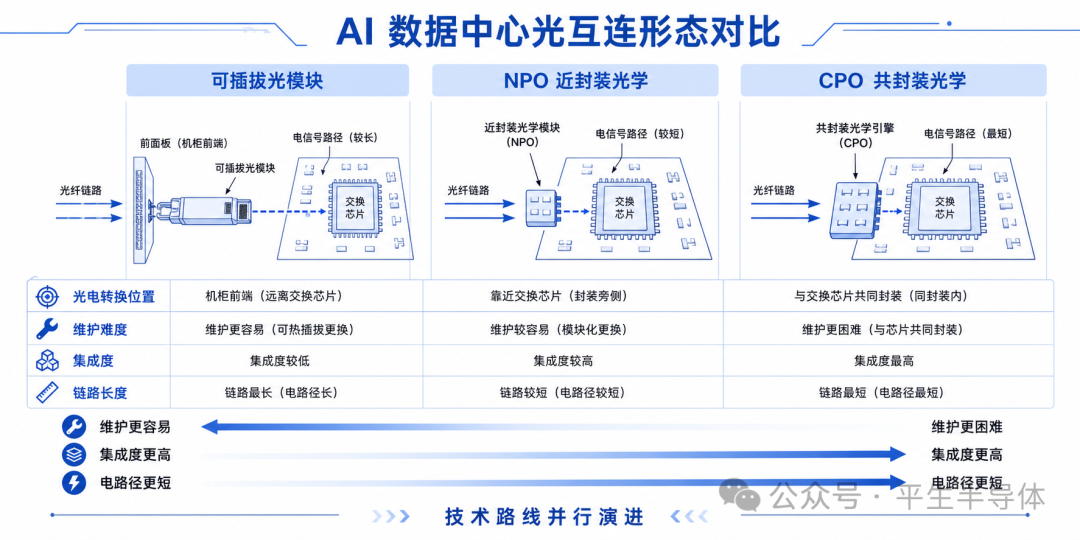

圖 1：AI 數據中心光互連存在可插拔、NPO、CPO 等多種形態。EML 的位置要放在具體距離、功耗和維護模型中判斷。

一個 AI 數據中心里，不同距離的鏈路對光模塊要求完全不同。機柜內部或相鄰機柜之間，距離可能只有幾米到幾十米。這里優先考慮成本、功耗、密度和布線便利性，能用銅纜、AOC 或短距多模方案時，不一定馬上用復雜的單模 EML 方案。

交換機到同一機房?jī)?nèi)較遠位置，距離可能來到 100 米、500 米，常見的是 DR、SR、AOC 等不同組合。跨機房、園區或城域互連，距離可能到 2 公里、10 公里甚至更遠，光源線寬、色散、功率預算和波分復用就會變得更重要。

這就是選型里最容易被忽略的一點：同樣叫 800G，背后的光模塊可能完全不同。800G SR8、800G DR8、800G 2xFR4、800G FR4，聽起來像一串型號，其實是在告訴你四件事：傳多遠、用幾根纖、用幾個波長、每個波長跑多少速率。

三、EML 在模塊里扮演什么角色？

EML 的全稱是 Electro-absorption Modulated Laser，常譯為電吸收調制激光器。它通常把 DFB 激光器和 EA 電吸收調制器集成在一顆 InP 芯片上。DFB 負責產生穩定光，EA 調制器負責把高速電信號轉成光強變化。對光模塊來說，EML 的價值在于它能在較高速率下提供較好的調制性能、較高消光比和相對清晰的光信號質量。

把它放到產品選型里看，EML 更像是“高質量單模發射端”的一個重要選項。它常出現在需要更高單波速率、更長傳輸距離或更嚴格鏈路預算的場景。比如 800G 的 2xFR4 可以理解為兩個 400G FR4 拼在一個模塊里，每組四個波長，每個波長承擔 100G 級別；而面向 1.6T 的 2xFR4 或相關 200G/lane 方案，則會把單波速率進一步推高。

Source Photonics 在 OFC25 相關產品信息里提到，100GBd EML 可支持 200Gb/s single-lambda PAM4，用于 1.6T 和 800G 收發模塊。翻譯成應用語言就是：當模塊希望用較少波長和較少光纖跑更高總速率時，每一個發射通道都必須更強，EML 正是這類場景里的候選方案之一。

四、為什么不是所有 800G/1.6T 都用 EML？

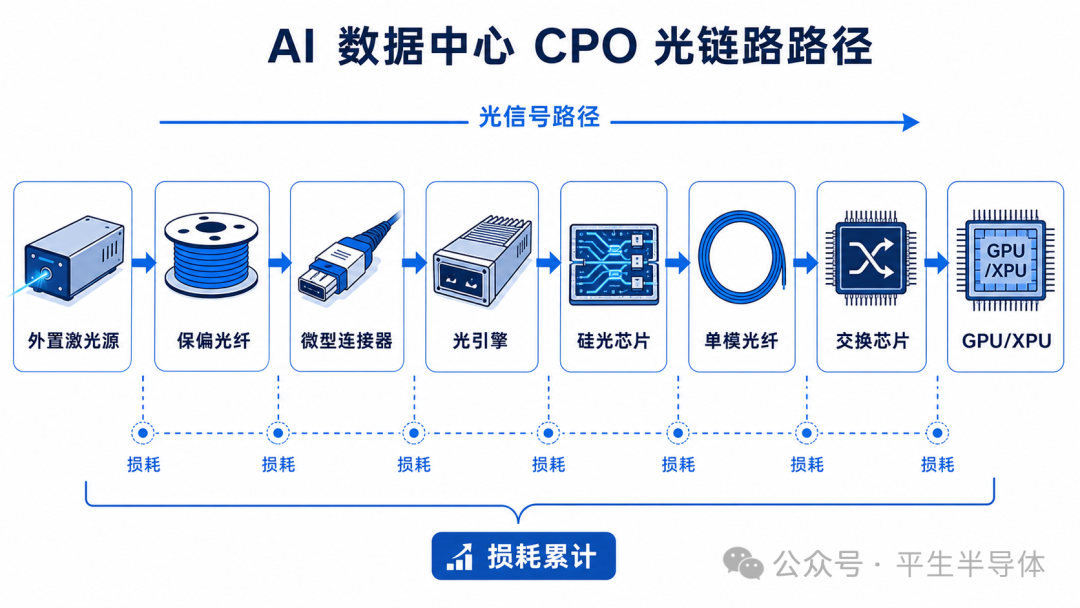

圖 2：高速光鏈路要同時看光源、連接器、光引擎、硅光芯片、光纖和交換芯片等環節的損耗與成本。

因?yàn)楣饽K選型不是單看性能，而是同時看距離、成本、功耗、散熱、供應鏈和可維護性。短距場景里，VCSEL 陣列和多模光纖仍然有成本和功耗優勢。幾十米內解決問題時，用更復雜的單模 EML 不一定劃算。

并行單模 DR 場景里，硅光方案近年來很強，尤其是在 800G DR4、1.6T DR8 等方向，硅光調制器配合 CW laser 可以在集成度和規模化上形成優勢。Coherent 展示過面向 AI 和網絡場景的 1.6T DR8 和 800G DR4 收發模塊，其中 1.6T DR8 面向 500 米級單模鏈路，采用硅光方案。

EML 的優勢主要在單波高速和較好光信號質量，但它也有自己的約束。它是 InP 器件，封裝、耦合、熱管理和一致性都要認真處理。多個 EML 通道放進一個 800G 或 1.6T 模塊后，發熱、偏置控制、驅動匹配和測試成本都會上升。

五、800G/1.6T 產品選型真正看哪些指標？

第一，看距離。幾十米、500 米、2 公里和 10 公里不是同一個市場。距離越長，鏈路預算、色散、波長穩定性和發射端質量越重要。

第二，看光纖資源。并行方案可能需要更多光纖，比如 DR8 會用多路并行單模；WDM 方案用多個波長復用到較少光纖上，連接器和布線更省，但發射端和接收端更復雜。

第三，看功耗和散熱。800G 模塊已經對散熱提出很高要求，1.6T 更明顯。OSFP、QSFP-DD、OSFP224 等封裝形態之所以被頻繁提到，不只是接口問題，也和散熱、籠子、散熱片、交換機面板密度有關。

第四，看每 lane 速率。8x100G 和 4x200G 都可以服務 800G，但模塊內部復雜度、DSP、光芯片和測試要求不同。1.6T 更強調 8x200G，這會把光芯片能力推到更高水平。

第五，看生態成熟度。IEEE 802.3df 已覆蓋 800G 相關以太網能力，802.3dj 則推動 200G/lane 和 1.6T 方向。OIF 的 CEI-224G 工作也圍繞 224G 線性接口和下一代可插拔模塊展開。標準、互通測試和供應鏈成熟度，會直接影響一個方案能不能大規模進入數據中心。

六、給讀者的一張應用地圖

可以把數據中心光模塊粗略分成四層看：

關鍵術語解釋

配圖/示意圖建議

? 自制“800G/1.6T 不是一根水管”示意圖：左邊畫 800G = 8x100G 或 4x200G，右邊畫 1.6T = 8x200G。

? 自制“數據中心鏈路分層圖”：服務器、TOR、Leaf-Spine、跨機房四層，每層標注距離、常見模塊和 EML 參與程度。

? 自制“EML vs VCSEL vs 硅光”三列對比圖：按距離、功耗、集成度、成本、典型模塊形態進行對照。

來源鏈接

IEEE 802.3df Task Force：800G 相關以太網工作組入口：https://www.ieee802.org/3/df/

Ethernet Alliance：800G interoperability and 1.6T direction：https://ethernetalliance.org/blog/2025/10/27/ecoc-2025-interoperability-at-800g-is-given-advancing-toward-1-6t/

OIF Current Work：CEI-224G Linear and support for 1.6T pluggable modules：https://www.oiforum.com/technical-work/current-work/

OIF OFC 2025 demo PDF：1.6T DR8 and 800G module examples：https://www.oiforum.com/wp-content/uploads/OIF_PLL_Demo_promo_OFC2025-Hisense-Final.pdf

Coherent：1.6T DR8 OSFP transceiver product entry：https://www.coherent.com/networking/transceivers/datacom/FTCF2519E1PCM

Coherent：1.6T DR8 and 800G DR4 transceiver demonstration：https://www.coherent.com/news/press-releases/coherent-demonstrates-two-advanced-transceiver-modules

Source Photonics：200G per lane 1.6T and 800G PAM4 transceiver family：https://www.sourcephotonics.com/news/source-photonics-announce-the-product-availability-of-its-200g-per-lane-based-1-6t-and-800g-pam4-transceiver-family-products-at-ofc25/

Broadcom：200G/lane optical solutions：https://www.broadcom.com/blog/200g-lane-optical-solutions-drive-next-generation-networks
