這篇我們聚焦：高功率感應無線快充技術。談談如何地讓汽車像手機一樣"無線充電"？

先說結論：無線快充如果只做到十幾千瓦，它更像便利性配置；一旦沖到100kW、270kW，它就開始進入極限快充基礎設施的范疇。這個時候，問題不再是有沒有插槍，而是：能不能在有限車底空間里，把大功率、高效率、熱、磁場、偏移容忍度和電網側功率質量一起收住？

今天這套方案的技術路線：用多相耦合器提高氣隙能量利用率，用開放端繞組和雙三相逆變器支撐高頻大功率，用車端整流與調諧網絡把功率送進直流側，再通過Kona和Taycan兩類車輛把實驗室結果拉到真實底盤空間里驗證。

之所以聊這套方案，其意義不只是“無線充電功率做到270kW”。更關鍵的是，系統給出了從線圈、電力電子、車輛集成、效率曲線、磁場測量到偏移性能的完整證據鏈。對于未來自動泊車充電、商用車機會充電和高端乘用車快充，都很有價值。

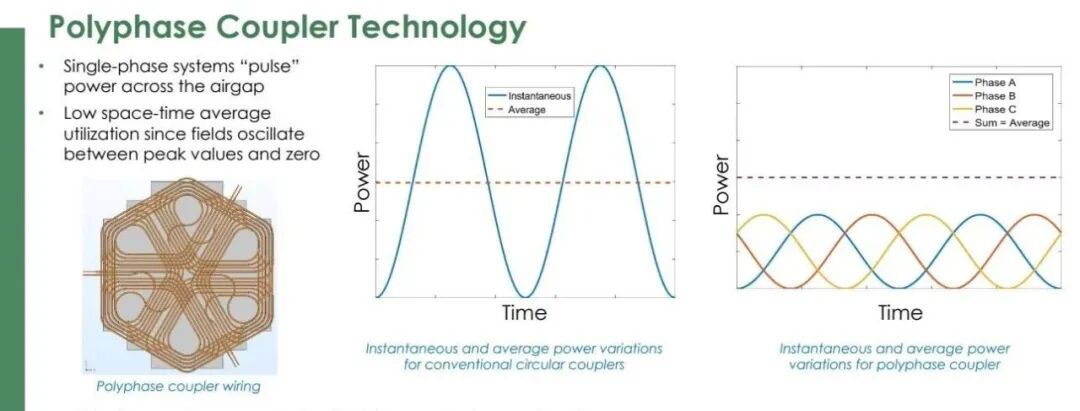

圖片來源：ORNL  | 多相耦合器通過旋轉磁場提高氣隙功率利用率，避免單相系統的脈動功率特征

這篇可以按三層來看：

• 耦合器層：多相線圈不是簡單增加繞組，而是用旋轉磁場提高空間-時間平均利用率，目標是把車端接收器做得更小、更輕。

• 功率鏈層：開放端繞組、雙三相逆變器、共享直流母線、車端整流器和調諧網絡共同決定系統能不能在高功率下保持效率。

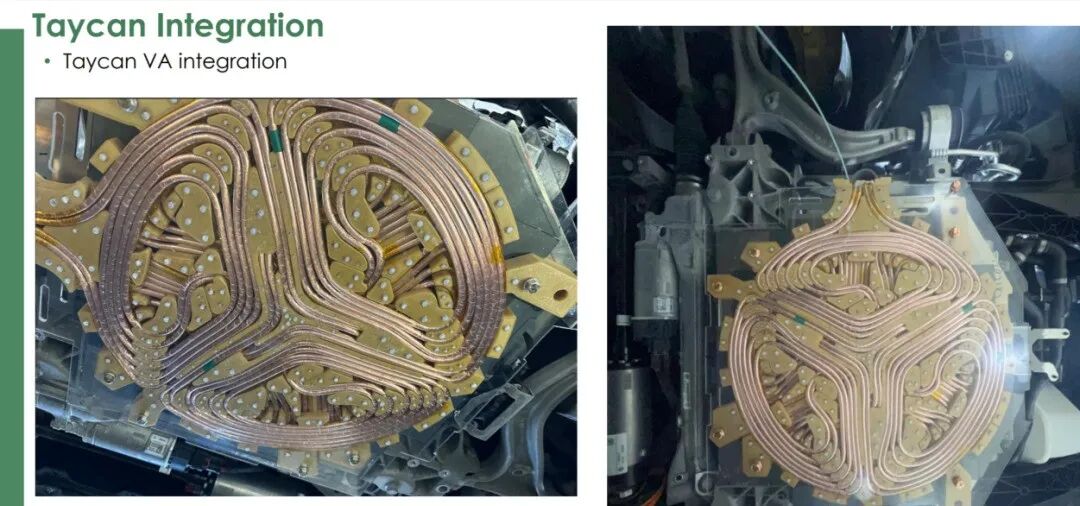

• 實車層：Kona和Taycan集成說明，真正落地時會遇到車體鋼結構、底盤空間、冷卻、線束、場強和偏移容忍度這些非理想問題。

一、多相耦合器為什么關鍵：無線快充先被車底面積限制

無線充電的第一道硬約束是面積。

車底可用空間有限，尤其是乘用車平臺，還要避讓副車架、電池包、熱管理管路和防護結構。如果接收線圈太大、太重，功率再高也很難進入量產平臺。

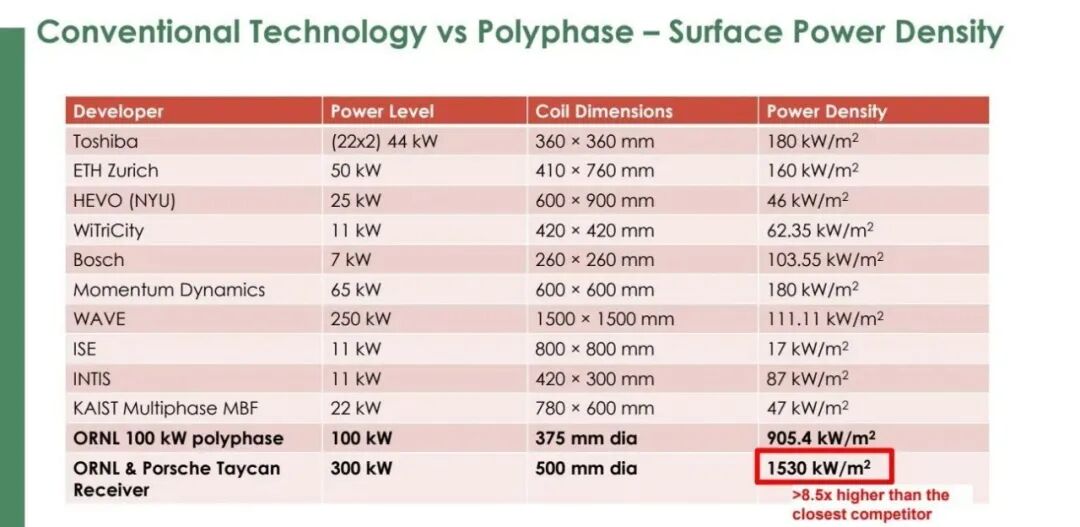

圖片來源：ORNL  | 多相方案與傳統耦合器的表面功率密度對比

多相耦合器的價值在于提高表面功率密度。

很多傳統方案停留在幾十到一百多kW/m2，而多相耦合器把100kW和300kW目標推到更高面積利用率。它解決的不是單純效率問題，而是高功率系統能不能塞進車底。

這里最值得關注的是300kW車端耦合器：約0.196m2面積對應1.53MW/m2表面功率密度。對于高功率無線充電，車端接收器往往比地面端更敏感，因為車端重量、厚度、散熱和離地間隙都會影響整車布置。

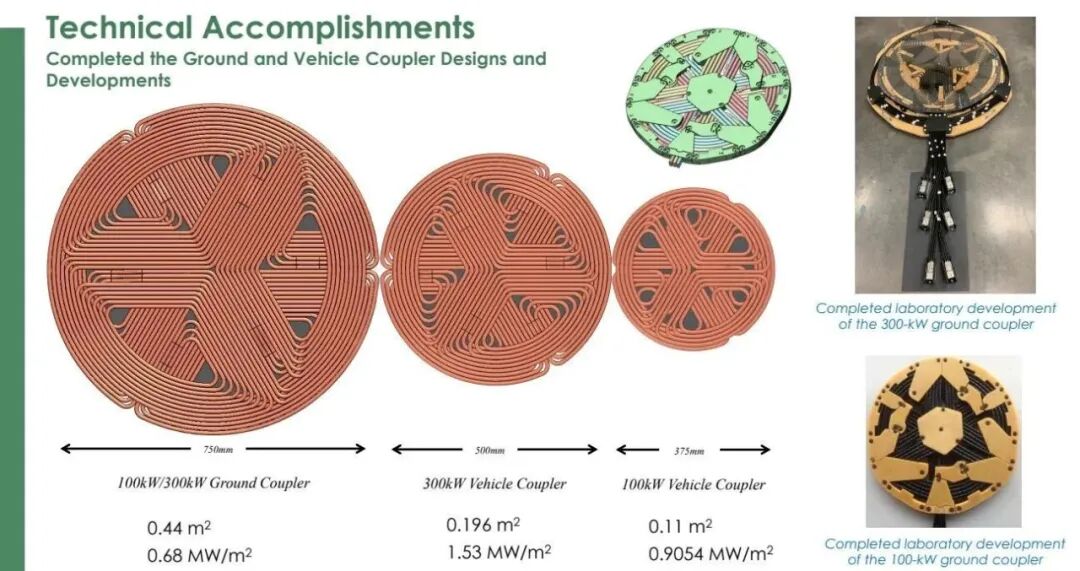

圖片來源：ORNL  | 100/300kW地面耦合器、300kW車端耦合器和100kW車端耦合器尺寸對比

二、功率電子設計：開放端繞組把高功率拆進兩個三相逆變器

高功率無線充電不能只看線圈：地面側必須把電網側功率變成高頻交流，再通過耦合器跨氣隙傳輸，車端還要整流、濾波、調諧并接入車輛直流側。每一級的損耗和熱都會疊加到總效率里。以下為拓撲圖：

...

ORNL采用開放端繞組設計，兩組三相逆變器共享直流母線，每個逆變器看到相同直流母線電壓。這種方案的工程含義，是把高功率傳輸拆成更容易管理的多相高頻功率鏈，同時保持直流母線電容尺寸可控。

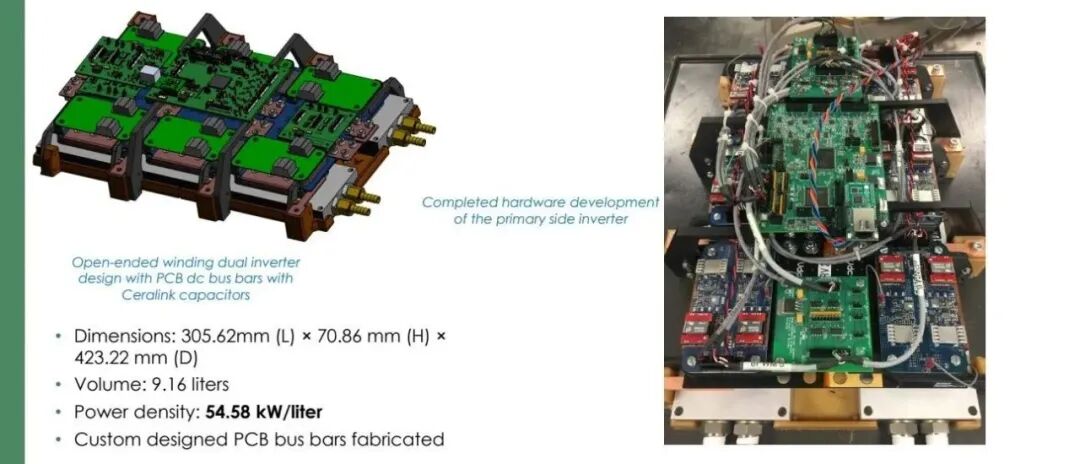

圖片來源：ORNL | 地面側雙三相逆變器硬件、PCB母排和Ceralink電容組件

硬件側能看到幾個關鍵細節：...

車端整流器也很重要：...

三、100kW實車驗證：效率不是臺架數字，車體結構會重新算賬

100kW階段是系統從硬件開發走向實車集成的關鍵臺階。實驗室里可以控制負載、間隙、冷卻和布線，實車底盤里則會出現鋼結構、安裝空間、熱路徑和線束布置帶來的額外損耗。

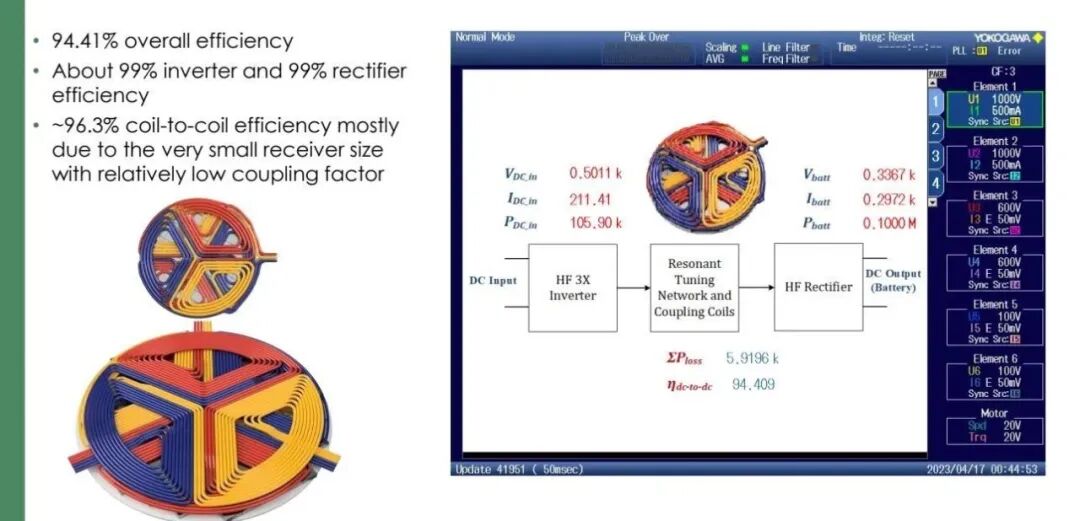

圖片來源：ORNL | 100kW系統調諧后實現94.41%總效率，逆變器與整流器效率約99%

調諧網絡修改后，系統給出了94.41%整體效率，逆變器和整流器效率都約99%，線圈到線圈效率約96.3%。這個數據的價值，是把損耗拆開了：功率電子已經接近高效率區間，剩下的限制更多來自耦合器、車端空間和耦合條件。

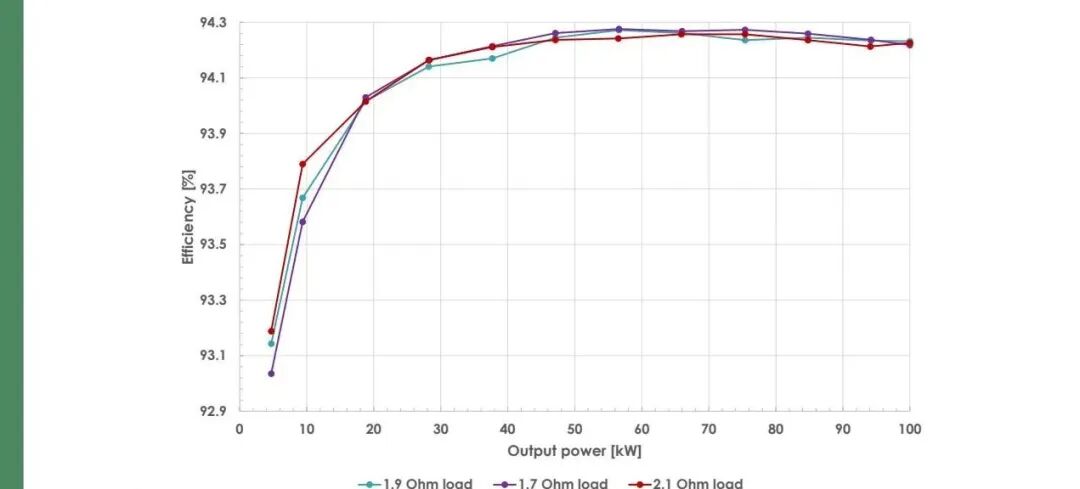

圖片來源：ORNL| 5-100kW不同負載下的效率曲線

5kW到100kW負載曲線也很重要：...

Kona集成暴露了真實車輛約束：...

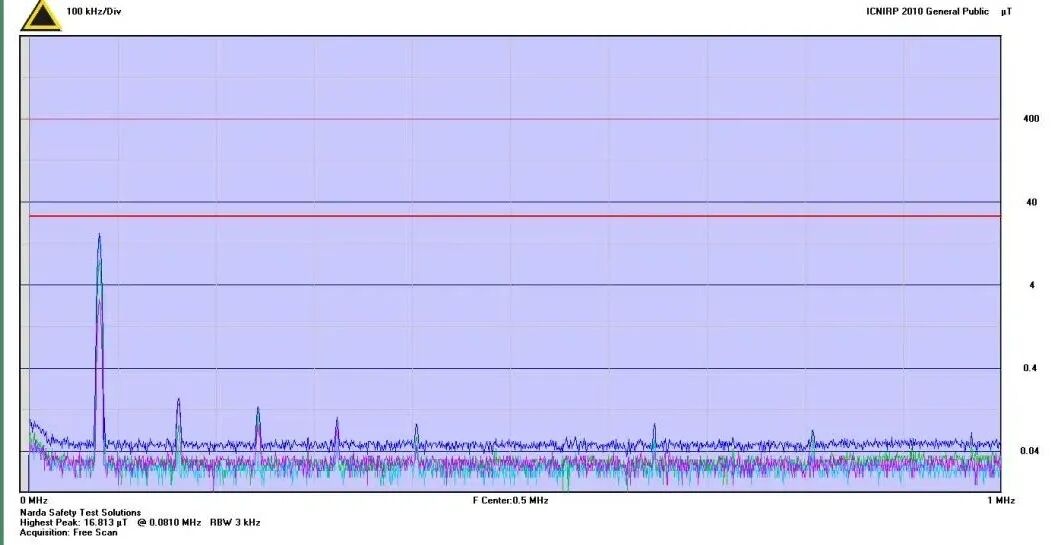

圖片來源：ORNL  | Kona 100kW工況下靠近前輪位置測得約16.81μT磁場

四、270kW實車驗證：無線快充開始接近極限快充功率段

270kW階段的意義，是把無線充電從100kW級演示推向接近有線極限快充的功率段。這里重點不只是功率更大，測試系統還要處理：更高輸入電流、更復雜冷卻、更高車端直流電壓和更嚴格的測量一致性。

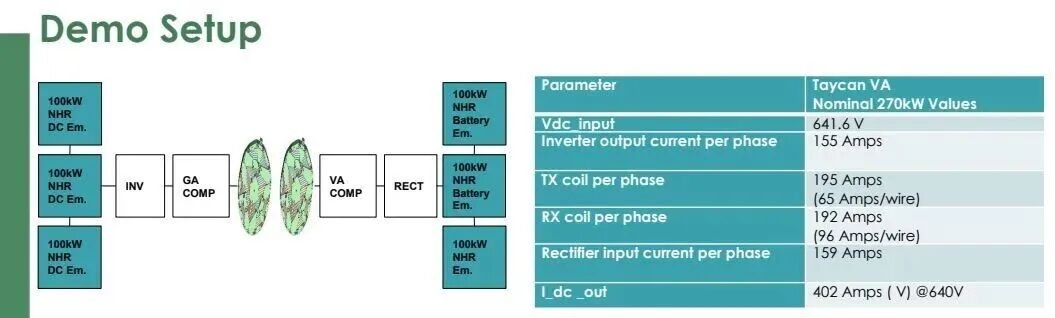

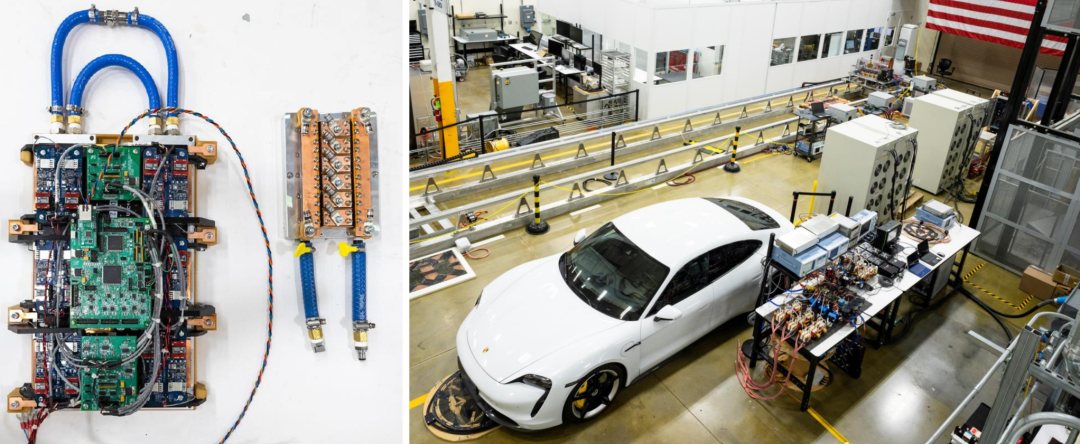

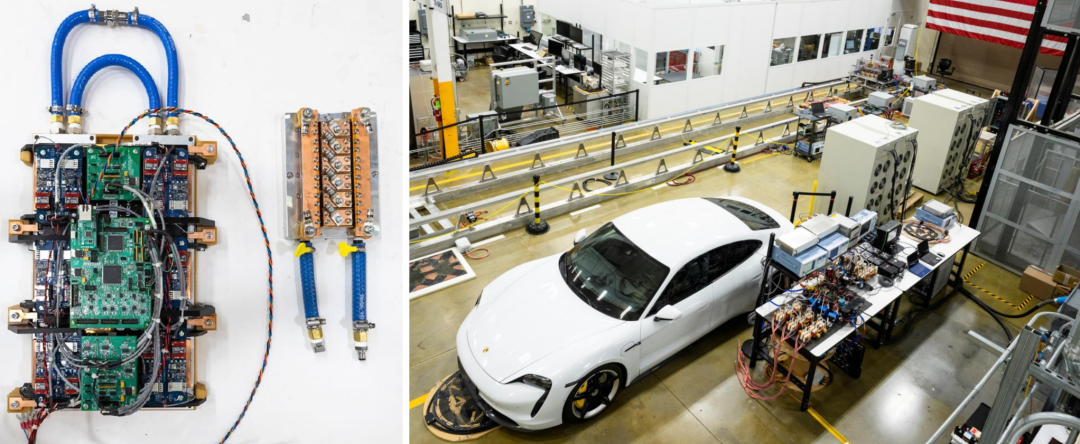

圖片來源：ORNL | Taycan演示系統的功率鏈、參數和車輛集成布置

Taycan平臺提供了更高電壓和更大功率的驗證空間，這套系統包含多臺NHR電源、地面側逆變器、耦合器、車端整流與調諧網絡、直流輸出和外部冷卻系統。它更接近真實高功率場景，而不是只在臺架上驗證單個模塊。

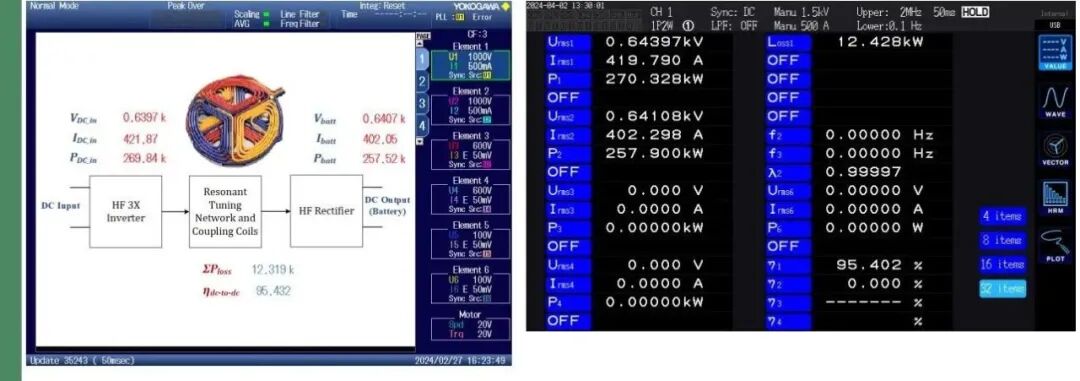

圖片來源：ORNL | 270kW無線功率傳輸結果由兩套功率分析儀和不同探頭交叉驗證

270kW結果特別強調由兩套功率分析儀和不同探頭驗證，這一點很關鍵。高功率高頻系統的測量本身容易引入誤差，真正可信的數據必須能經得起交叉測量。否則，效率、功率和波形都可能被測試鏈路本身影響。

效率曲線顯示，系統在10kW到270kW范圍內保持高效率，峰值區間大約在95%上下。這說明多相耦合器和功率電子鏈路不是只為一個額定點優化，而是具備較寬功率范圍內的可用性。

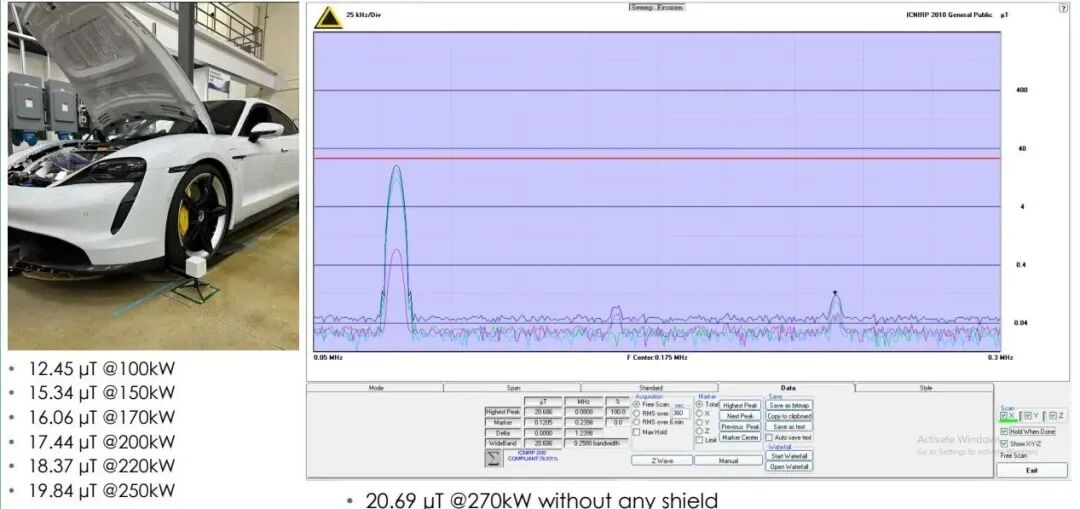

圖片來源：ORNL  | 270kW無屏蔽工況下磁場測量約20.69μT

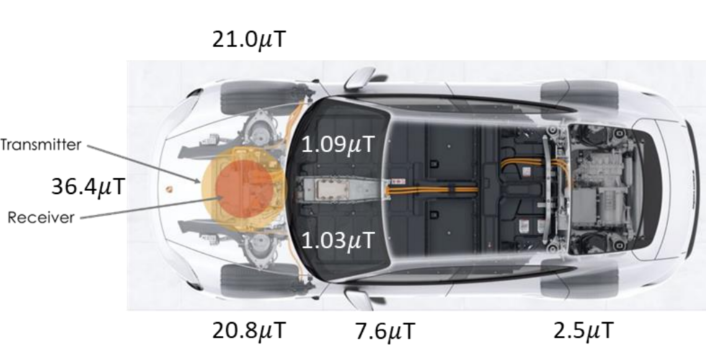

270kW磁場測量給出另一個邊界：...

五、真正落地看偏移：車沒停準時，效率和磁場邊界還能不能守住

無線充電不可能假設車輛每次都完美對準：自動泊車可以提高對準精度，但地面線圈和車端線圈之間仍會存在x/y方向偏移、垂向間隙變化和姿態誤差。高功率系統必須知道這些偏差會如何影響效率和安全邊界。

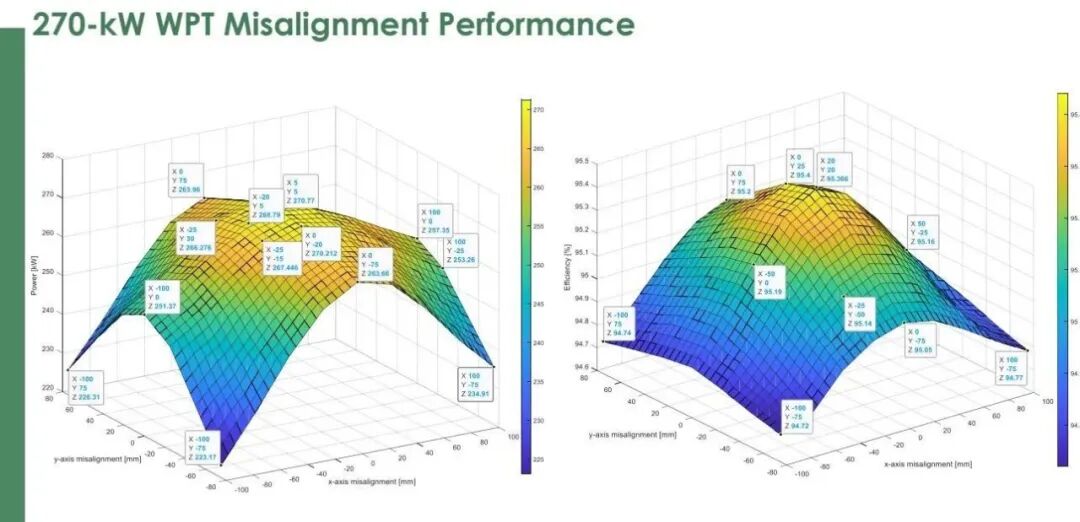

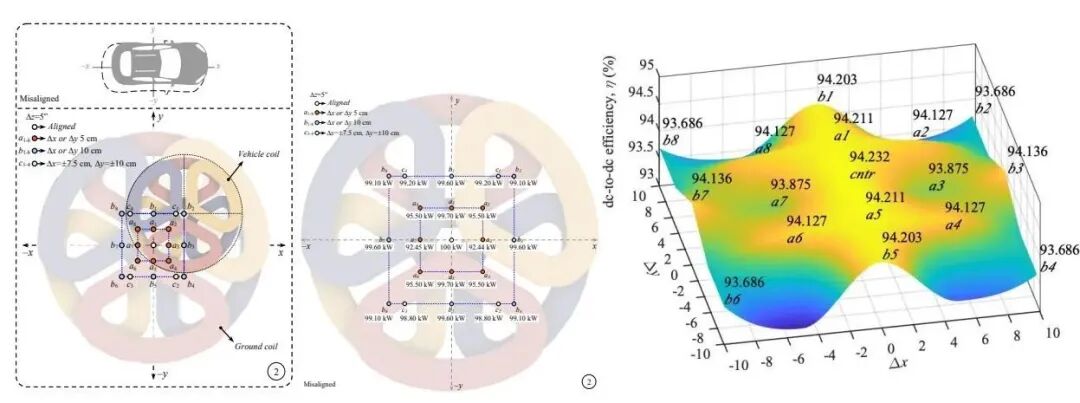

圖片來源：ORNL | 270kW無線充電在不同偏移條件下的效率曲面

100kW偏移性能圖顯示，效率在一定偏移范圍內仍能維持在較高水平，但不同方向的偏移并不完全等效。對實際部署來說，這意味著充電位標定、車輛引導、線圈尺寸和控制策略要一起設計。

270kW偏移曲面進一步說明，高功率下不能只看“中心對準點”。真正影響用戶體驗和基礎設施可用率的，是車輛沒有完全停準時系統還能不能維持可接受效率，同時不把磁場和熱推到不可控區域。

??總結

今天這套高功率感應無線充電系統最值得關注的地方，不是單獨的270kW功率數字，而是它給出了一條從耦合器、電力電子、車端整流、實車集成、效率測試、磁場測量到偏移容忍度的完整工程路徑。

我們把全文串起來，邏輯很清楚：

• 多相耦合器解決車底面積和功率密度；

• 開放端雙逆變器解決高頻大功率傳輸；

• 100kW驗證證明系統效率和Kona實車集成可行；

• 270kW驗證把方案推到極限快充功率段；

• 磁場和偏移測試則回答了真實部署時最容易被忽略的邊界條件。

因此，判斷無線快充是否具備產業價值，不能只看峰值功率，也不能只看某一次效率。真正要看的是：車端接收器能不能裝下，效率能不能覆蓋寬功率范圍，磁場是否受控，車輛偏移后是否仍可用，整套系統是否能和車輛熱管理、直流側和基礎設施協同。
