什么是 PBOF 互聯？

壓力平衡充油（PBOF）互連是一種專門設計用于在極端高壓深海或海底環境中生存和可靠運行的電氣和光纖連接器及電纜組件。填充補償流體（如非導電硅油（介電和壓力補償器）的柔性彈性管（電線和光纖線路的導管）使內部壓力與周圍海水平衡。這樣可以防止部件被壓碎，也避免電纜密封因海面下數千米的極端水壓而失效。在組件中平衡壓力和溫度可以考慮環境壓力和溫度的變化影響。

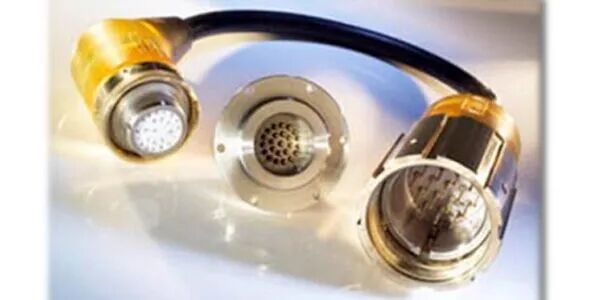

TE SEACON 迷你康

PBOF 互連是許多海底系統中的關鍵組成部分。它們?cè)试S濕接合連接器（WMC）在約 11,000 米深度下工作，不會產生過大的接合和分離力。該技術還促進了水下壓力補償器（UPC）的發展，這些補償器可以減少自主水下車輛（AUV）壓力殼體的質量，并防止環境壓力對水下機器人液壓系統的影響。

二戰期間及戰后，潛艇戰和聲納網絡的興起帶來了對水下電氣連接器的需求。那些早期網絡需要通過大陸基地的電纜供電，并有連接電纜的方法。到了 20 世紀 60 年代，PBOF 技術的前身——含油脂或液體設計、隔膜、充油活塞擦拭系統以及早期光纖連接器——已經開始使用。近海油氣行業接受了 PBOF，技術因?qū)ι钏煽壳议L時間無干預系統的嚴格要求而不斷進步。SEACON 是多家被認為開發了 PBOF 的公司之一。針對軍方對補償油可能污染硅油的擔憂，SEACON 等公司開發了合成油替代品。這一改進改善了潤滑性能并提高了介電耐壓。

在 2000 年代和 2010 年代，重點轉向解決設計問題，主要是軟管彎曲、漏水的接頭和腐蝕的軟管夾。制造商引入了旋轉連接接頭、螺紋壓縮聯軸器和斜背殼，以消除布線問題。壓力評分上升。將電氣和光纖導體合為一體的混合設計出現了。雙囊 PBOF 架構用于濕接合連接器，即使在極端壓力下也能以可控的力量進行深度的接合和分離。

PBOF 互連具有共同的工作原理，并受行業鑒定標準約束，但在不同制造商和應用中，深度額定、連接器接口、軟管結構、導線類型和終端處理方式差異較大。不同廠商產品之間的完全互操作性并不保證，通常需要細致的工程驗證。

工程師在指定 PBOF 互連時必須考慮許多因素：

• 深度/壓力等級




• 服役生涯




• 信號/功率類型與導線兼容性




• 連接器對接模式




• 材料與耐腐蝕性




• 溫度范圍




• 交配周期與維護訪問




• 軟管連接與布線




• 資格測試（靜水壓力循環、鹽霧、熱循環、加壓電氣性能;以及相關標準，包括 ISO 13628-6、API 17TR7、MIL-STD-202）。

高風險應用可能需要客戶特定的資格配置文件。

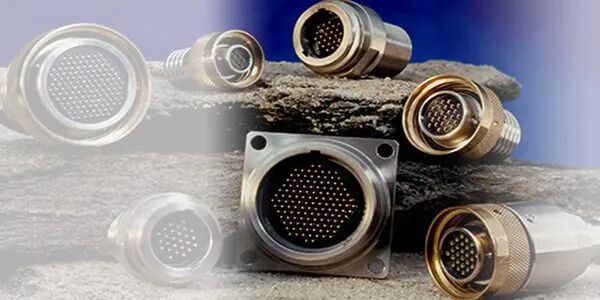

AMETEK SCP 提供的 PBOF 濕接頭組裝與集成

軍事、海洋、石油與天然氣

PBOF 技術已被廣泛應用于海洋科學觀測站、拖曳陣列、鉆井系統、生產控制系統、主電源接點、遙控潛水器（ROV）系統以及可由海底機器人連接或斷開的飛行鉛纜中。

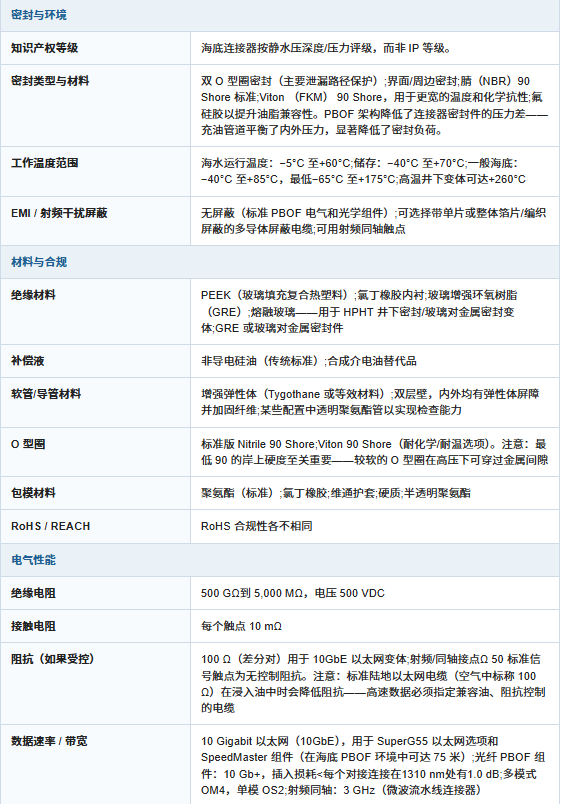

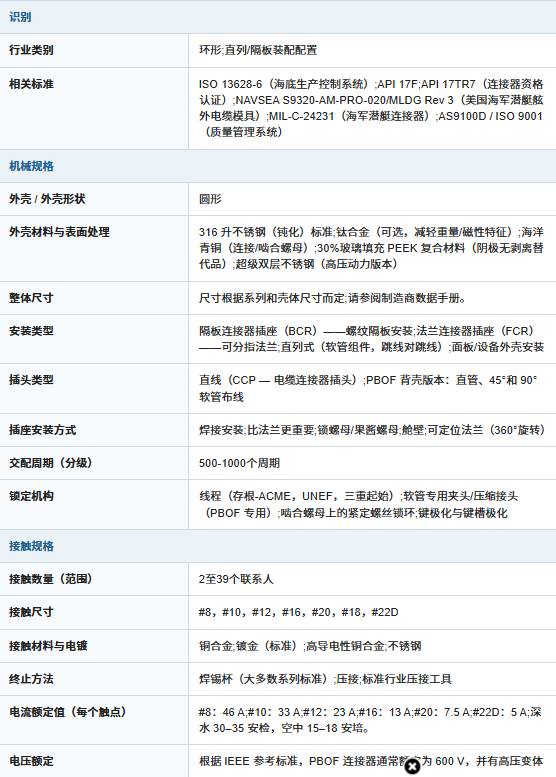

重要注意事項：PBOF 是一種電纜和連接器的組裝架構，而非單一連接器系列。以下規格取自代表性的商業 PBOF 產品，應與任何工程應用的特定制造商數據手冊進行核對。

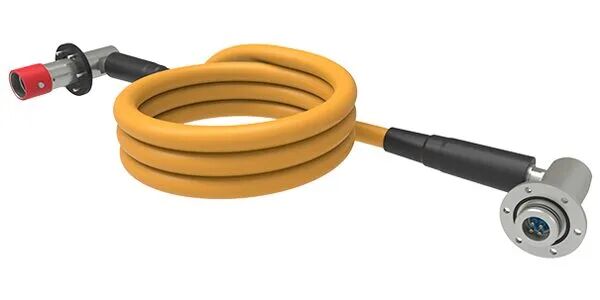

Teledyne ODI 的 Nautilus 是一款可濕接的多通道電氣連接器。穿透器形成壓力障壁，PBOF 組件與 1 大氣壓容器之間存在壓力差。
