你盯著罰單上那個“183km/h”的數字，腦子里只剩一個念頭：它怎么就這么準？
答案可能讓你哭笑不得——雷達根本沒“看見”你。
它甚至不知道你車是紅的還是白的，不知道你是SUV還是轎車。它只是狠狠“扇”了你一耳光，然后通過“手疼的程度”和“巴掌回來的速度”，把你的車速算了個底朝天。
雷達不是照相機，它是個回音壁。今天咱們把那些嚇人的波長頻率全扔一邊，閉上眼、堵上耳，就用你在澡堂子里哼歌的回音，重新造一臺價值百萬的相控陣?yán)走_(dá)。
雷達的本質不是“探測”，而是 “時間刺客” 。它不關心你長什么樣，只精準測量那記“耳光”打出去到收回來花了多少時間，然后用這個差值給你畫押定罪。
Part 1：打臉模型。

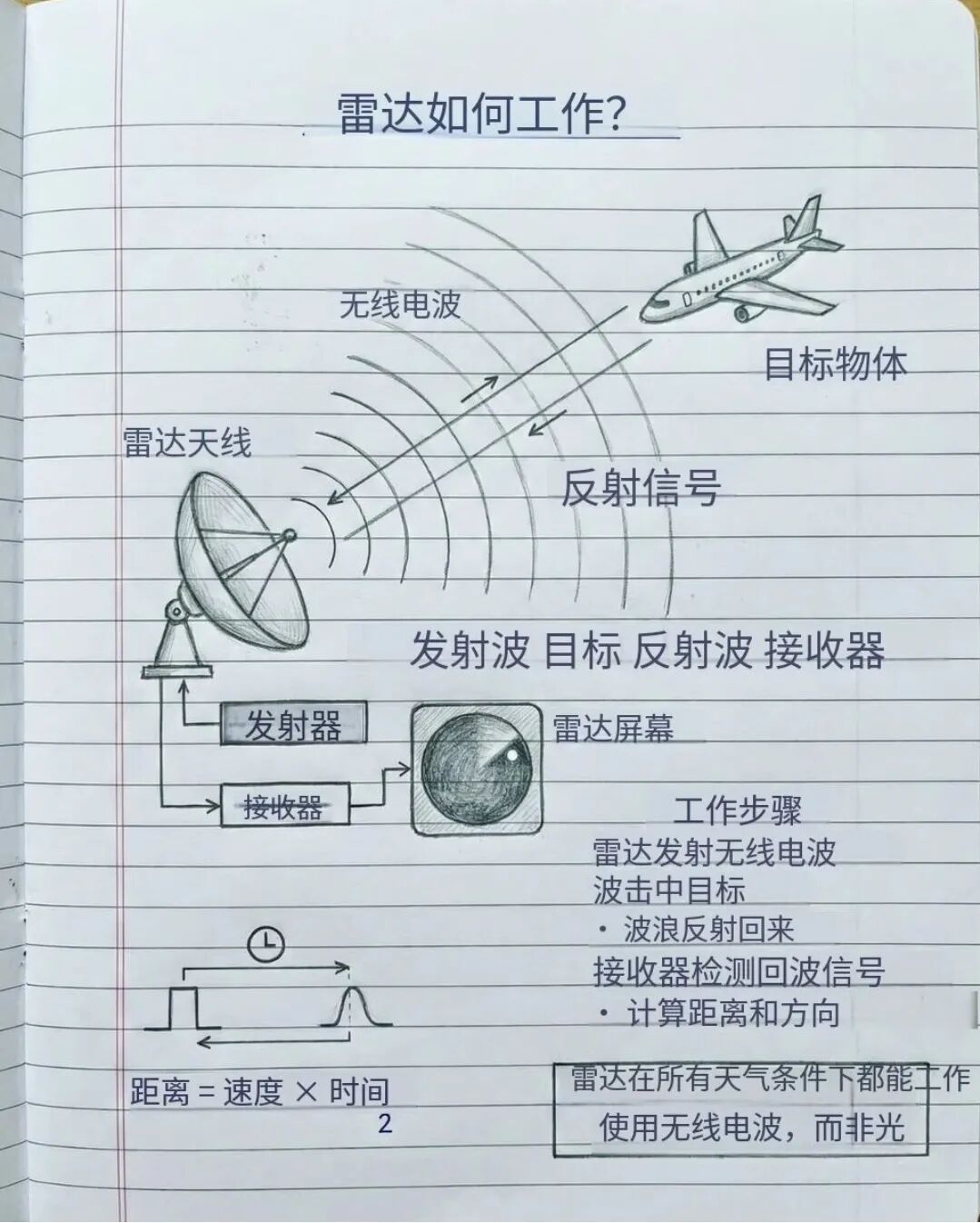

你肯定有過這種經歷——站在山里吼一嗓子，一秒后聽見回聲。你下意識就知道，對面那面崖壁大概離你170米。因?yàn)槁曇粼诳諝庵忻棵肱?40米，一去一回，剛好一半。
雷達的原理一模一樣。區別只在于，它不用聲波，用電磁波。
雷達不是“看”到你，是“聽”到你。 它朝你的車發射一束波——這就是扇出去的那記耳光——波撞上你的車身，彈回來，就像巴掌收回來了。
關鍵在于速度。電磁波有多快？每秒30萬公里。這是個什么概念？如果雷達波碰到100米外的一輛車，來回一共200米，耗時多少？
0.000000667秒。也就是667納秒。
人眨一下眼需要大約1億納秒。在雷達工作的這667納秒里，你能眨14萬次眼。
只要精準測出這個短到離譜的時間差，距離就出來了。雷達的第一個“賴皮”之處就在這兒——它把測距，強行變成了掐秒表。 它根本不知道你車多長，它只知道波飛出去和飛回來之間，鐘表走了多少格。
Part 2：測距魔術。
剛才那套邏輯能成立，有一個硬前提——你必須精確知道波是哪一納秒發出去的，又是哪一納秒收回來的。
這就得請出物理學里最“死板”的那個常數了：光速恒定。
愛因斯坦在狹義相對論里說得明明白白：真空光速是宇宙極限速度，且永遠不變，不管你是在追光還是迎著光跑，它都不變。自然界大部分東西都彈性十足，唯獨光速是個說一不二的硬骨頭。
而雷達恰恰利用了這種死板。
既然速度絕對固定，那在整個測距方程里，時間就是唯一的變量。你不需要算波速，波速已經焊死了。你只需要算時間。
來算一筆賬：每1微秒——也就是百萬分之一秒——的時間誤差，對應著整整300米的距離誤差。你車才4米多長，300米夠停75輛車。
所以測距雷達內部的時鐘芯片，不是按秒走，也不是按毫秒走。它走的是 “皮秒”——萬億分之一秒。
所謂的“精準測距”，本質就是“極致計時”。 雷達這輩子沒拿尺子量過任何一輛車，它只是蹲在那兒，數你的車頭撞上波束的那幾個“滴答”聲。滴答越多，你越近；滴答越少，你越遠。
Part 3：速度悖論。
測出距離只是開胃菜。真正給你開出183km/h罰單的，是測速。
但這里藏著一個悖論。
如果測速雷達用最笨的辦法——先測一次距離，隔一秒再測一次，然后算你一秒內跑了多少米——那等你算完，車早就過了測速點，甚至已經下了高速出口。再說了，一秒內車跑了50米，誤差稍微一哆嗦，罰單就是冤案。
測速雷達根本不屑于測兩次距離。它只測一次，但測的不是時間，是頻率。
想象一下：一輛救護車朝你沖過來時，警笛聲是不是突然變尖了？等它呼嘯而過遠離你時，聲音又一下子變低沉了？
這不是錯覺。聲波被移動的聲源“壓縮”或“拉伸”了，頻率隨之改變。這玩意兒叫多普勒效應，是以發現它的奧地利物理學家的名字命名的。
雷達用的就是這個原理。 你的車沖向雷達時，反射回來的電磁波會被“擠”在一起，頻率變高；你的車在逃離時，波被“拉”開，頻率變低。
頻率變了多少赫茲，直接對應你的速度是多少公里/小時。
雷達不是在算你“跑多快”，它是在聽你“叫多尖”。 你踩油門越狠，在雷達的“耳朵”里，你的車發出的那聲“尖叫”就越刺耳。183km/h不是算出來的，是聽出來的。
Part 4：相控陣開掛。
高速路邊那根固定測速桿，說白了就是個“單耳聾子”——只朝一個方向喊，只收一個方向的回音。
真正恐怖的，是警車上那種移動測速儀，還有戰斗機頭頂上的火控雷達。它們用的不是一口“鐘”，而是一張“網”。
相控陣?yán)走_(dá)壓根不是一臺雷達，而是成百上千個微型發射接收單元組成的一支“合唱團”。 關鍵是它們沒有任何機械轉動部件，不需要搖頭晃腦地掃描——靠的是電子掃描，比眨眼還快一萬倍。
怎么理解這東西？單個雷達像一個瞎子朝前扔石子，靠石子落水的聲音判斷前面有啥。
相控陣呢？一千個瞎子同時朝你扔石子。 但每個瞎子扔石子的時機都錯開那么一點點——有的早扔幾納秒，有的晚扔幾納秒。那點“微小的時間差”就是他們的眼睛。通過計算這一千個“先后順序”，他們不僅能算出你距離多遠、跑多快，還能瞬間畫出你的三維輪廓、運動軌跡，甚至連你車頂上有幾根天線都能數出來。
傳統的機械雷達還在用“一只耳朵”轉著聽，轉一圈得好幾秒。相控陣已經用“蒼蠅的復眼”同時盯著四面八方，全空域掃描只需幾微秒。
邏輯結論：相控陣的“耍賴”之處在于——用時間差制造空間分辨率。 時間刺客升級成了時間矩陣。你以為是警察在抓你，其實是一群“時間警察”在同時掐著秒表圍堵你。
Part 5：認知顛覆。
看到這兒你可能要問了：雷達這么無敵，那隱身飛機是怎么來的？難道真的“看不見”？
真相可能反直覺：雷達從來沒有“看不見”隱身飛機，它只是“收不回那記耳光”。
隱身涂料和那種棱角怪異的外形設計，目的根本不是“躲開”雷達波。電磁波是以光速撞上去的，你躲不開。真正的做法是把打出去的耳光“偏轉”到別的方向——就像你用一塊光滑的鏡子對準太陽，反射光不會回到太陽那里，而是射向別處。雷達接收器收不到回音，屏幕上自然一片干凈。
但這就引出一個更有意思的東西：雷達有個天生的“豬隊友”，叫速度門限。
為了不被地面上的樹、鳥、山坡雜波干擾，雷達工程師會設置一個速度“過濾網”——凡是回波對應的速度低于某個值（比如時速30公里），雷達就默認它是“垃圾”，直接扔掉不看。
這就造成了傳統雷達一個反常識的致命盲區——低空、慢速、小目標。 比如無人機、系留氣球、甚至低空飛行的滑翔傘。它們的回音明明已經回來了，但雷達嫌“太慢了”，以為是風吹的樹葉，隨手就丟進了回收站。
雷達不是看不見你，是它瞧不上你。
【結尾】。
所以，下次導航那句“前方有雷達測速”響起時，別緊張。那根桿子沒有在盯著你，它只是禮貌地問了一句：
“嘿，你剛才那一下，花了多少納秒？”
如果你能把這篇文章完完整整地講給你的副駕聽，而且全程不卡殼、不翻白眼——恭喜你。你已經不是一個普通司機了。你是一個能讀懂 “空氣里的時間” 的半仙。
