聯合微電子中心有限責任公司（簡稱：聯合微電子，英文簡稱：CUMEC）的晶圓級硅光+鈮酸鋰異質集成技術平臺是國內首個一站式8英寸有源硅光與薄膜鈮酸鋰異質集成平臺。該平臺于2022年起開始研發，并于2025年4月正式發布“一站式”能力，覆蓋從器件設計、加工制造到封裝測試的全流程。該平臺可提供鈮酸鋰鍵合、減薄、圖形化及金屬電極布線等復雜工序，為光電子產業提供全方位、端到端的解決方案。該平臺之所以關鍵，在于聯合微電子是目前國內唯一公開發布了該異質集成平臺PDK的單位。
8英寸有源硅光與薄膜鈮酸鋰異質集成平臺

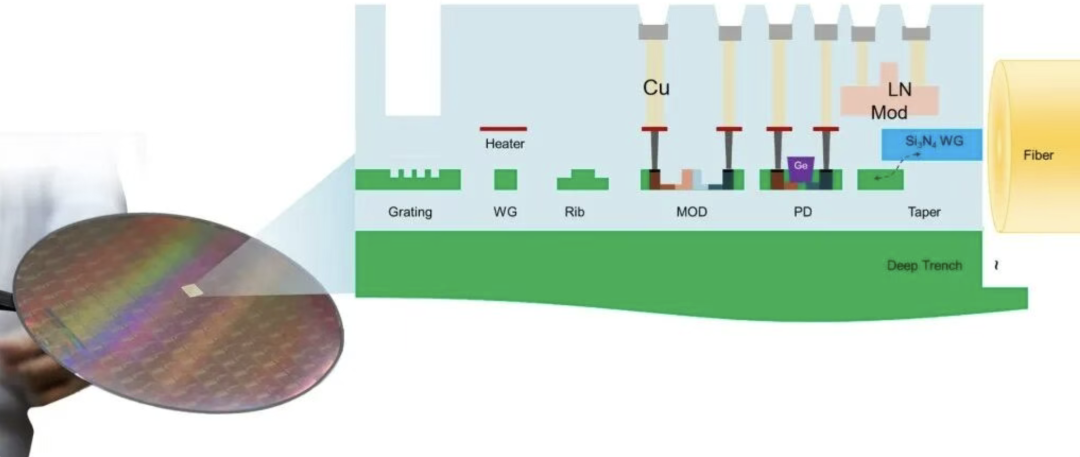

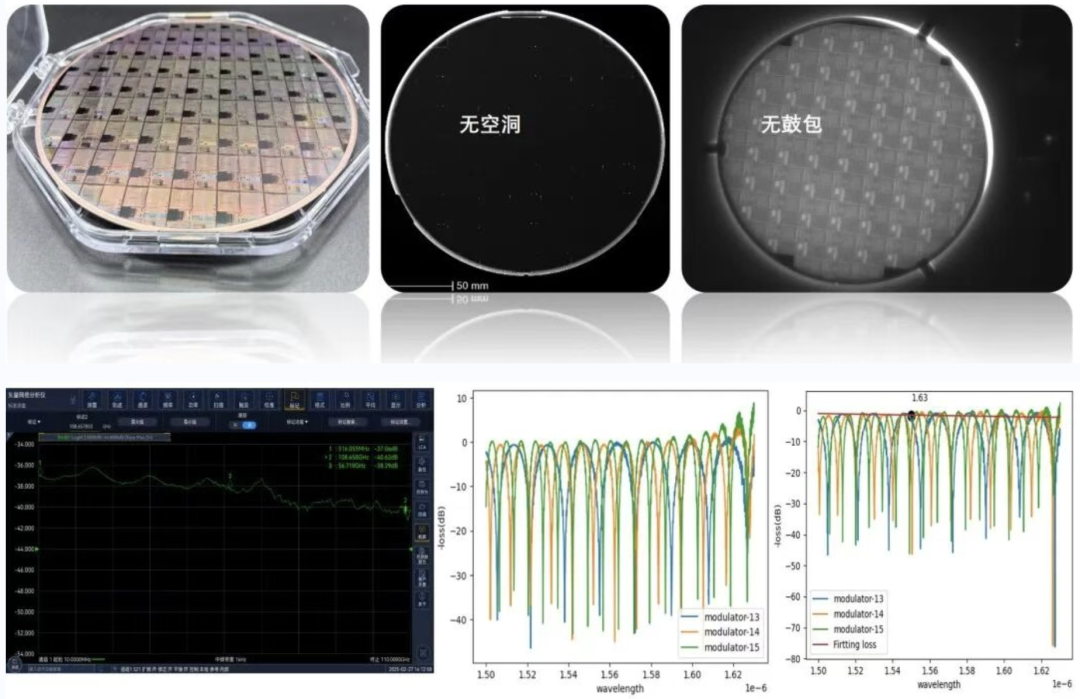

針對傳統的硅光調制器因硅材料本身缺乏顯著線性電光效應而導致的高驅動電壓、高能耗及帶寬受限等行業痛點，聯合微電子創新性地采用低溫鍵合與減薄技術實現SOI晶圓與薄膜鈮酸鋰的晶圓級異質集成，充分發揮SOI優越的電學性能且與CMOS工藝完全兼容的優勢。同時利用鈮酸鋰卓越的電光效應特性，實現材料間的性能互補與充分利用，最終在單芯片上達成大帶寬（＞100 GHz）、高調制效率（VpiL＜2.1 V?cm）低暗電流（＜30 nA）的高性能光電發射接收功能。
8英寸有源硅光與薄膜鈮酸鋰異質集成平臺可廣泛應用于數據中心高速光互連、高性能計算光I/O、激光雷達（LiDAR）及相干光通信等對帶寬密度和能效比要求嚴苛的下游場景，為下一代超高速光電子集成系統提供核心器件支撐。
面向人工智能（AI）算力與超高速互連的時代需求，聯合微電子將持續深耕異質集成工藝，為全球光電產業提供更成熟、更可靠的技術底座，推動光通信技術的下一輪演化！
關于聯合微電子
聯合微電子（CUMEC）是重慶市政府重磅打造的國家級國際化新型研發機構，于2018年10月在重慶注冊成立，首期投資超100億元。聯合微電子針對國家微電子行業高端發展的需求，著力打造集技術、產品和工藝為一體的光電融合高端特色工藝，以硅基光電子、異質異構三維集成、高端CMOS圖像傳感器等工藝技術和產品技術為核心，聚焦“后摩爾時代”世界集成電路發展主流趨勢，探索“超越摩爾”的行業發展模式，匯聚海內外一流集成電路人才，打造國際一流的集成電路研發中心。
