軍工PCB
在軍用電子裝備中，印制電路板（PCB）被稱為電子系統的“骨架”與“神經”——它既是元器件的物理載體，也是電氣連接與信號傳輸?shù)暮诵耐ǖ馈Ｅc民用PCB不同，軍工PCB必須在極端溫度、強振動、高濕度、鹽霧腐蝕等惡劣環境下保持長期穩定運行，其設計與加工規范之嚴格，遠非普通工業級產品可比。本文將從標準體系、設計要求、加工工藝、測試驗證等維度，系統梳理軍工PCB的設計與加工規范。

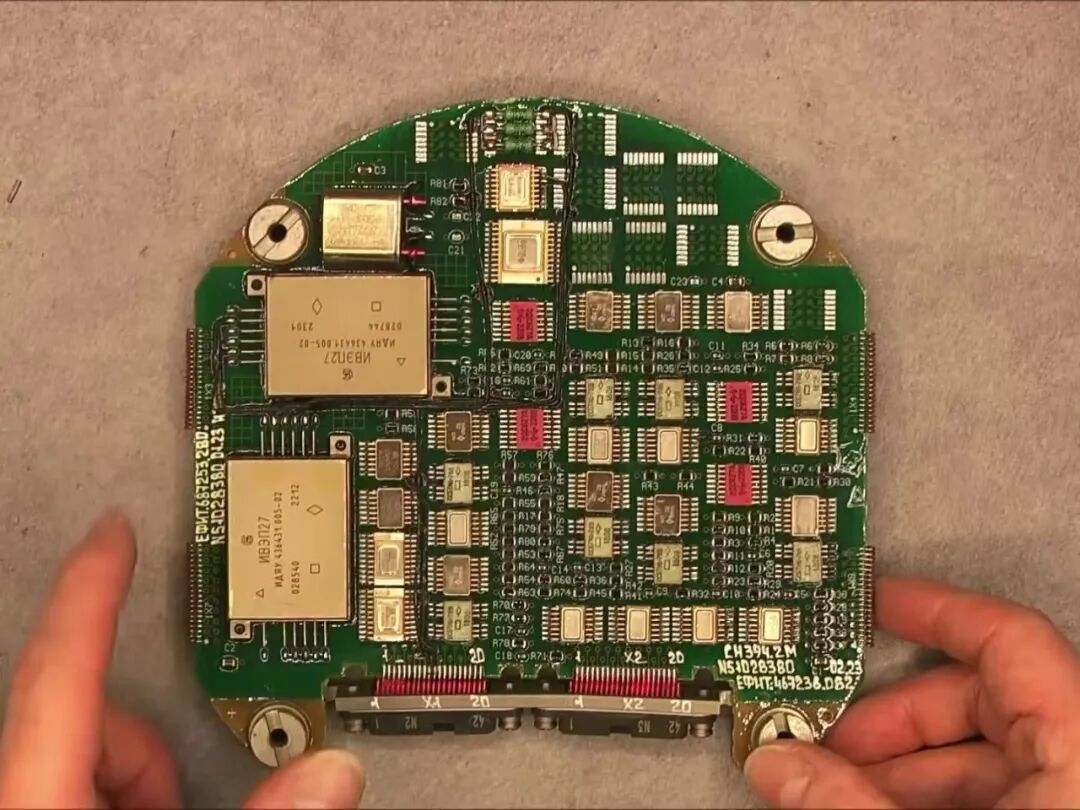

一、核心標準體系：國軍標（GJB）為主干
我國軍工PCB的標準體系以國家軍用標準（GJB）為核心，形成了覆蓋材料、設計、制造、檢驗全流程的完整標準鏈。
1. 基礎性通用標準
GJB 362B-2009《剛性印制板通用規范》 是軍工PCB領域最核心、最基礎的標準，適用于軍用剛性印制板（單面板、雙面板、多層板）的設計、制造和驗收。其主要規定包括：
- 材料要求：基材（覆銅箔層壓板）、阻焊劑、標記油墨等的性能等級與認證要求；
- 性能要求：導線寬度/間距公差、孔徑公差、孔環寬度、層間對準度、鍍層厚度等；
- 可靠性要求：強調PCB在高溫、低溫、濕熱、振動等惡劣環境下的可靠性和長壽命。
對于撓性印制板和剛撓結合板，則有 GJB 7548A-2021《撓性印制板通用規范》等專門標準予以規范。
2. 設計專用標準
GJB 4057A-2021《軍用電子設備印制電路板設計要求》 是軍用PCB設計的綱領性文件，于2021年替代了原GJB 4057-2000版本。該標準從材料選擇、電路設計、制造工藝、環境適應性、可制造性與可測試性等多個維度提出了詳細規范。此外，QJ 3103A-2011《印制電路板設計要求》也在航天等領域廣泛應用。
3. 配套標準體系
圍繞上述核心標準，還形成了包括GJB 2142《印制電路用覆銅箔層壓板通用規范》（基材標準）、GJB 724A《電子設備焊接技術要求》（焊接標準）、GJB 9001C《武器裝備質量管理體系要求》（質量體系標準）等在內的完整配套體系。

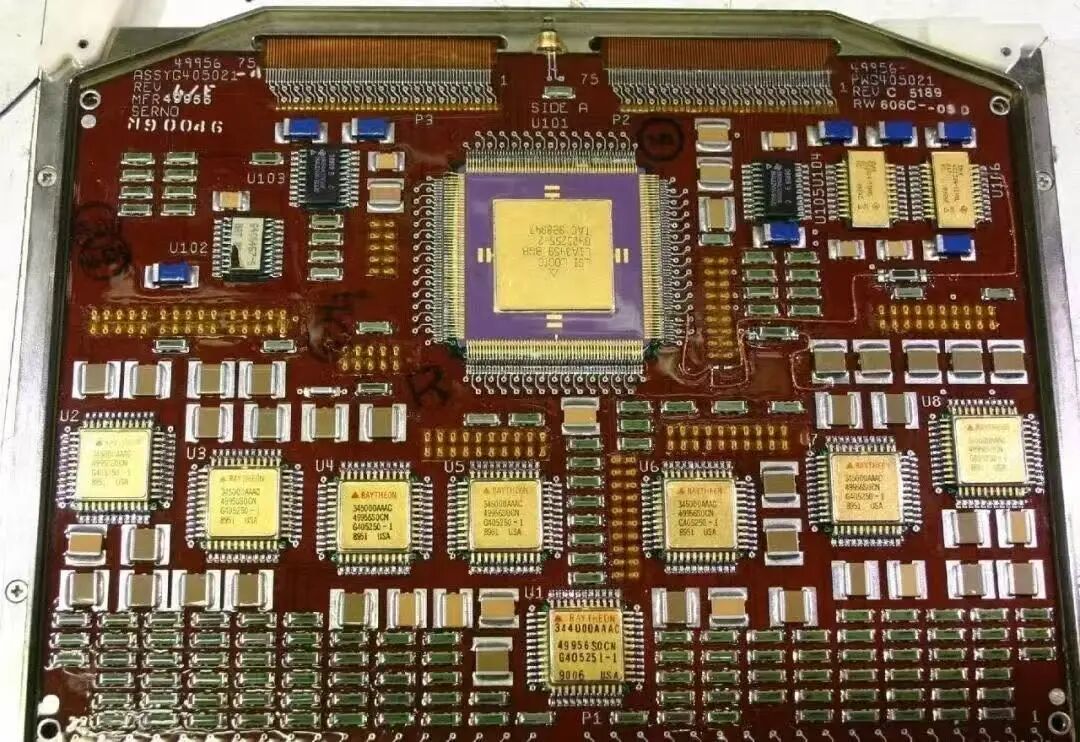

二、設計規范：從布局到布線的嚴苛要求
1. 材料選擇的“高標準”
軍工PCB對基材的要求極為嚴格。GJB 4057A-2021明確要求選用符合軍用級別的高可靠性板材，包括FR-4增強型材料、高Tg（玻璃化轉變溫度）基材、聚酰亞胺基板等。其中，Tg值是一項關鍵指標——軍工標準要求Tg值≥170℃，遠高于普通民用產品。對于高速信號傳輸類設備，還要求使用低介電常數、低損耗的高速材料，以確保信號完整性。
2. 布局布線的“硬規則”
根據GJB 4057的要求，PCB布局應遵循以下原則：合理布設元器件位置，盡可能提高布設密度以利于減少導線長度、控制串?dāng)_。在布線方面：
- 走線角度：應避免銳角與90度轉彎，推薦采用45度過渡或弧形走線，以減少信號反射和阻抗不連續；
- 層疊結構：合理安排多層板結構，將電源層與接地層靠近放置以減小環路面積，降低電磁干擾風險；
- 高頻信號：差分信號、時鐘信號等應使用等長、等阻抗控制走線，確保信號同步傳輸。
布線占用通道比一般應在50%以上，各層布線密度應相近。
3. 熱設計的“硬約束”
軍工設備功率密度高，熱管理是設計中的重中之重：
- 高熱器件應放置于出風口或利于對流的位置；
- 對于自身溫升高于30℃的熱源，電解電容等溫度敏感器件在風冷條件下距離熱源≥2.5mm，自然冷條件下≥4.0mm；
- 大面積銅箔上的元件焊盤需用隔熱帶與焊盤相連，但對于需過5A以上大電流的焊盤不能采用隔熱焊盤。
4. 可靠性與冗余設計
軍工產品在設計時需充分考慮各種極端情況，采用冗余設計和容錯設計理念，在重要電路部分設置冗余線路。同時強調可制造性設計（DFM）與可測試性設計（DFT），在關鍵節點增加測試點以方便通電測試及故障排查。

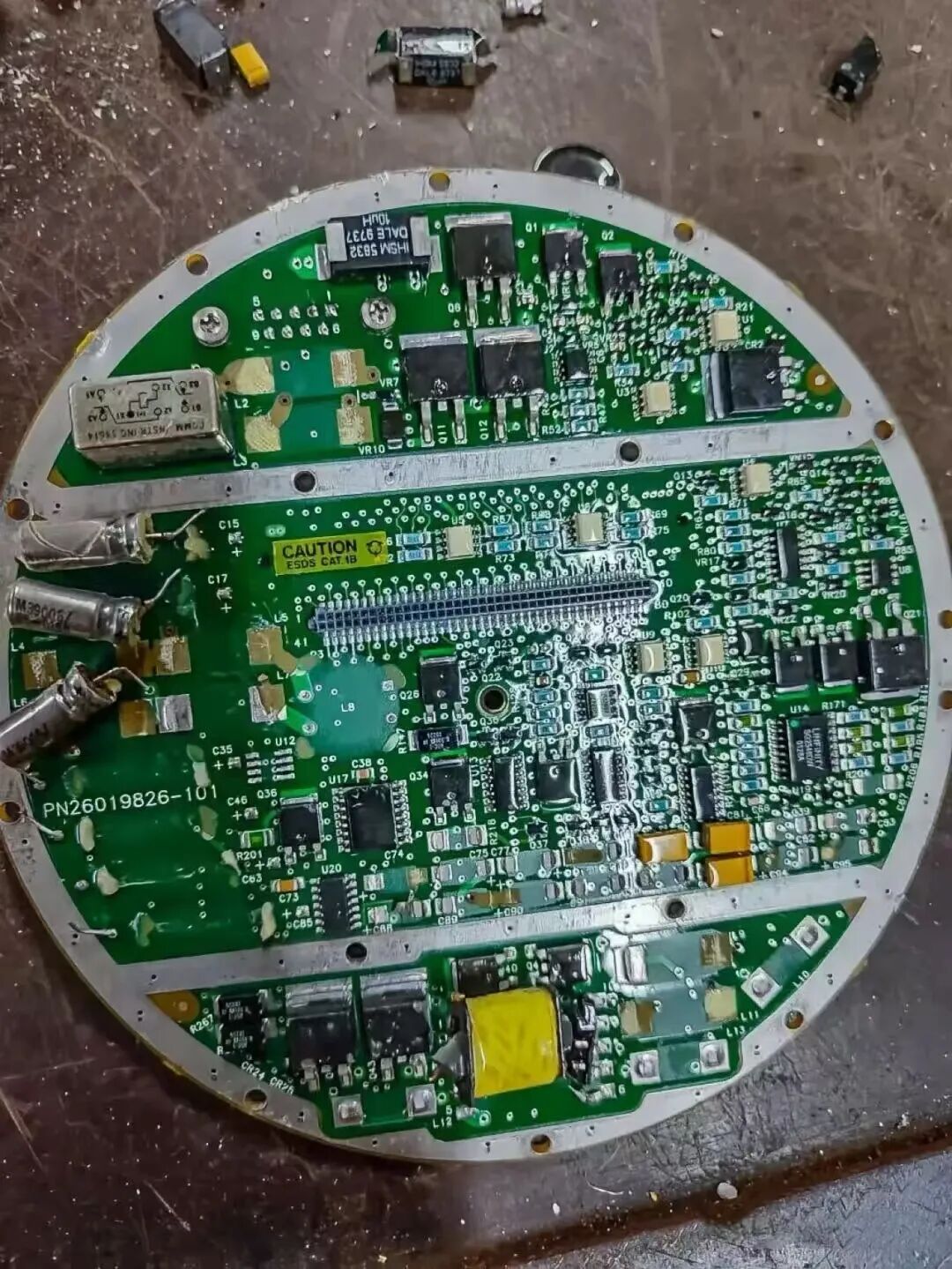

三、加工工藝：每個環節都不容有失
軍工PCB的制造工藝比普通PCB更為嚴格，涵蓋材料選擇、預處理、圖形轉移、蝕刻、孔加工、電鍍、阻焊、表面處理以及嚴格的測試與驗證流程。
1. 鉆孔與孔金屬化
鉆孔工藝中，孔徑的精度和垂直度必須嚴格控制，確保元器件能夠準確安裝。鍍覆孔壁銅厚是核心指標——軍工標準要求孔壁銅厚≥25μm，且無空洞。
2. 線寬/間距與銅厚
軍用PCB的最小線寬/間距要求≥0.1mm（航天領域需≥0.075mm），而民用PCB可達0.05mm。銅厚公差要求控制在±10%以內，民用標準僅為±20%。
3. 表面處理
軍工PCB的表面處理方式包括鍍錫、鍍鎳金、OSP（有機防護膜）等。對于高可靠性場景，化學鎳/鈀/浸金（ENEPIG）等工藝也被廣泛應用。
4. 三防涂覆
軍用PCBA必須涂覆三防漆（防潮、防霉、防鹽霧），以抵御惡劣環境對電路和元器件的影響。SJ 21517-2018《印制板組件三防工藝要求》對清洗、涂覆保護、固化等環節提出了詳細要求。
四、測試與驗證：用數據證明可靠性
軍工PCB必須通過一系列嚴苛的環境試驗，確保在戰場、太空、深海等極端場景下零失效運行。
1. 環境適應性測試
| 測試項目 | ||
|---|---|---|
| 溫度沖擊 | GJB 150.5A | -55℃～+125℃循環≥100次無失效 |
| 濕熱循環 | GJB 150.9A | 40℃/95%RH條件下≥240小時 |
| 鹽霧腐蝕 | GJB 150.11A | 96小時中性鹽霧試驗后功能正常 |
| 振動測試 | GJB 150.16A | 隨機振動譜密度0.04g2/Hz |
| 沖擊測試 | GJB 150.18A | 半正弦波沖擊峰值50g |
2. 電氣性能測試
- 絕緣電阻：濕熱測試后≥500MΩ；
- 耐電壓強度：≥1000V/mm；
- 耐高壓：交流1000V/1分鐘無擊穿；
- 離子污染度：≤1.56μg/cm2 NaCl當量。
3. 高加速壽命試驗（HALT）
軍工產品通常還需通過**高加速壽命試驗（HALT），提前暴露潛在的設計與工藝缺陷，確保產品在全壽命周期內的可靠性。
五、供應商資質：不是誰都能做軍工PCB
軍工PCB的制造商必須通過嚴格的資格認證：
- 質量管理體系：除ISO 9001外，還必須通過GJB 9001C《武器裝備質量管理體系要求》認證；
- 保密資質：需通過軍工三級（及以上）保密資格認證；
- 合格供方名錄：列入軍方的“合格供方名錄”；
- 全過程追溯：從原材料、設計、生產到測試全鏈路可追蹤。
此外，產品需列入《軍用電子元器件合格產品目錄（QPL）》。
六、結語
軍工PCB的設計與加工，是一項涉及材料科學、電子工程、工藝制造、可靠性工程等多學科的系統工程。從GJB 362B的基礎通用要求，到GJB 4057A的設計規范，再到GJB 150系列的環境試驗標準，每一份規范背后都是對“可靠”二字的極致追求。
正如業內所言，軍用PCB以極端環境可靠性為核心，通過多層冗余設計、高規格材料和嚴苛測試，確保在戰場、太空、深海等場景下的零失效運行——其成本可達民用板的5至10倍。這背后，是對國家安全與戰士生命的莊嚴承諾。
