一、概述
量子電路PCB是超導/硅基/離子阱量子計算機的核心互連基板，分為稀釋制冷機內部低溫PCB與室溫測控射頻PCB兩大品類，承擔量子比特微波控制信號、讀取信號、直流偏置信號的傳輸，同時實現多溫區（300K室溫→4K液氦→10mK極低溫）信號跨層傳導。與傳統FR-4電路板完全不同，量子PCB需要同時滿足毫開級低溫力學穩定、GHz微波超低損耗、極致電磁屏蔽、極低噪聲四大嚴苛指標，直接決定量子比特退相干時間T1/T2、門操控保真度與整機計算性能。
二、量子電路PCB核心應用場景

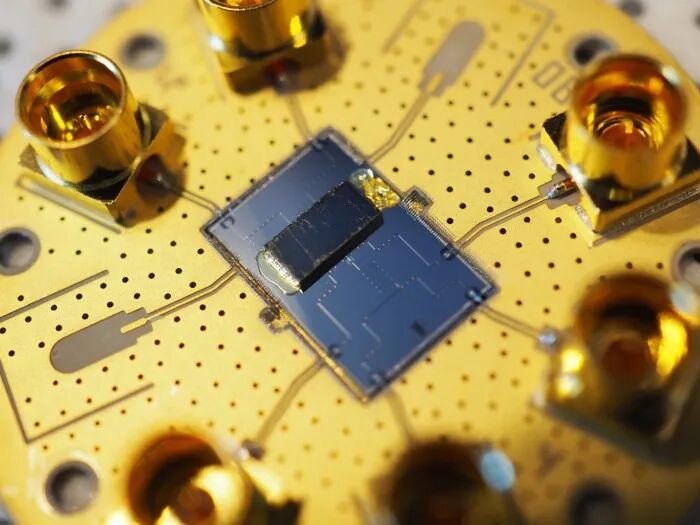

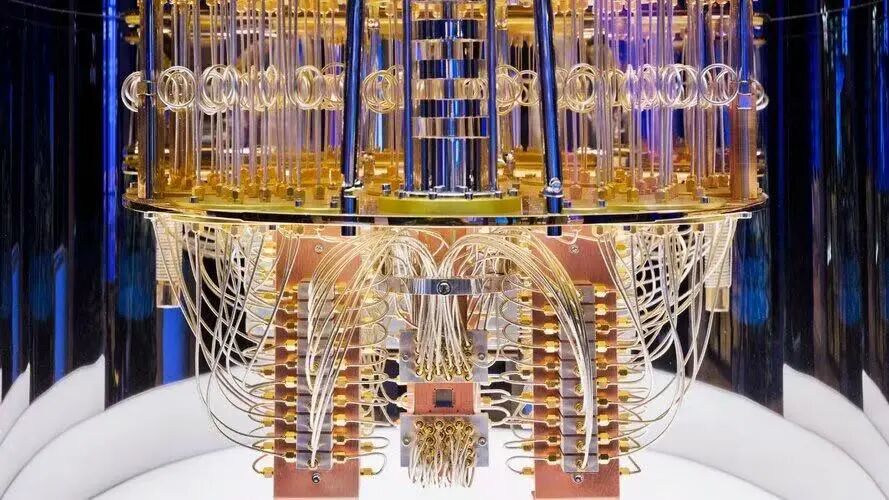

1. 稀釋制冷機低溫載板（mK溫區）
直接搭載超導量子芯片，工作溫度低至10毫開爾文（-273.14℃），連接量子比特約瑟夫森結，傳輸4–8GHz微波操控脈沖、讀取諧振信號，是最核心、工藝門檻最高的量子PCB。
2. 4K溫區過渡互連板
作為室溫與極低溫中間層，承擔熱隔離、信號中繼，減少室溫?zé)崃總鲗?dǎo)至量子芯片，兼顧機械韌性與射頻低損耗。

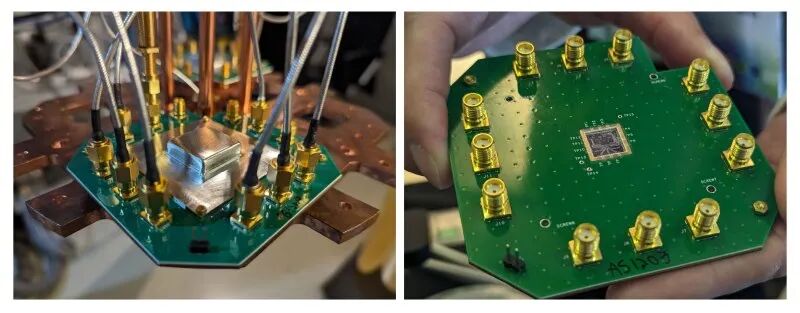

3. 室溫測控射頻主板
放置于制冷機外部，集成信號源、濾波、放大、模數轉換電路，輸出高精度控制波形，對接思儀科技等高端微波儀器。

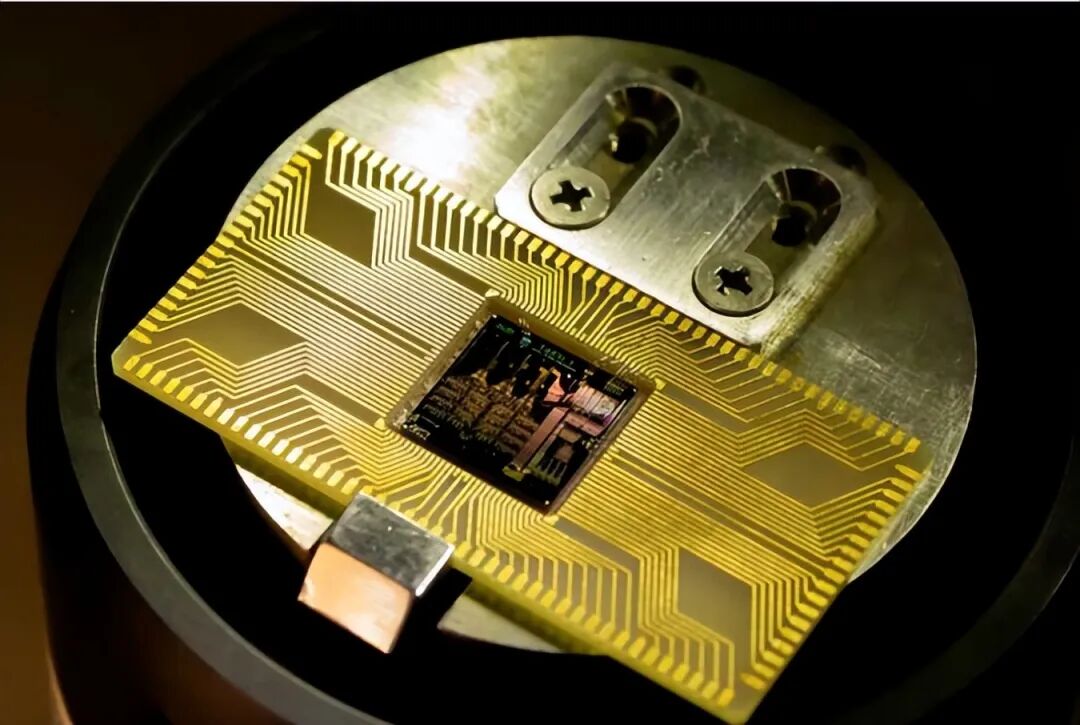

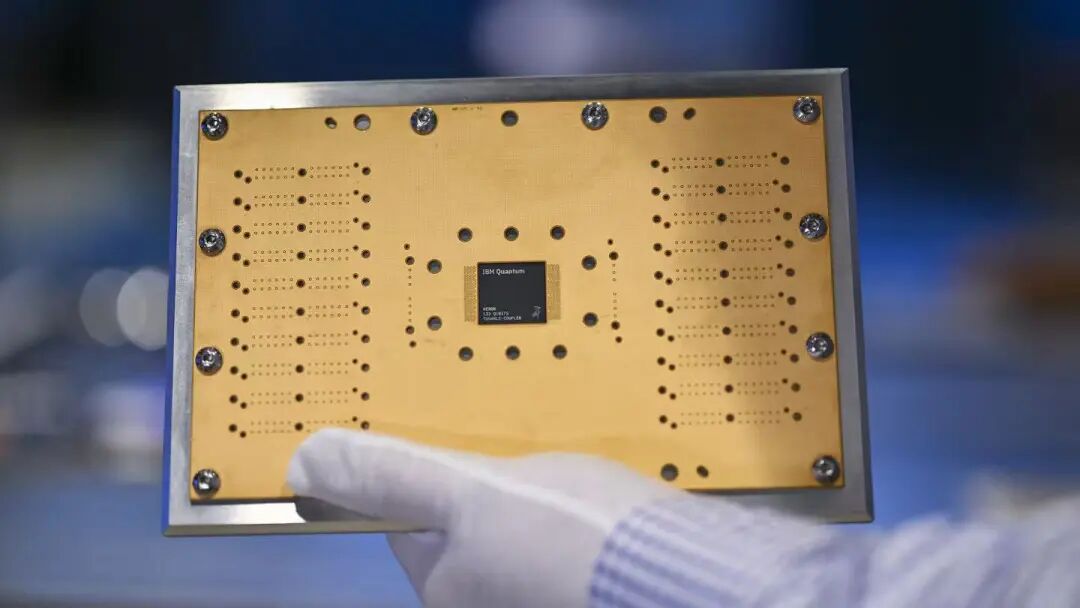

4. 量子芯片封裝載板
陶瓷/PTFE超薄基板，用于量子芯片金絲鍵合、多比特陣列集成，適配百比特、千比特規模化量子計算架構。
三、量子PCB關鍵技術難點
1. 超低溫力學失效風險
普通FR-4板材CTE熱膨脹系數與銅箔差異極大，冷熱循環（300K?10mK）會出現分層、走線開裂、焊點脆斷；環氧樹脂在極低溫下變脆，介電常數漂移超15%，信號損耗暴增30%以上，完全無法用于量子系統。
2. 微波超低損耗硬性要求
量子控制信號為4–8GHz微波，微小介質損耗會大幅降低量子門保真度。FR-4損耗因子Df≈0.02，而量子PCB基材Df需低于0.001，相差10–100倍；損耗每提升0.001，量子比特相干時間直接縮短數十微秒。
3. 極致低噪聲與抗干擾
量子態極易受電磁噪聲、地環路、串?dāng)_干擾發生退相干。PCB任何開槽、不連續地平面、走線耦合都會引入噪聲，因此必須全域屏蔽、分區隔離、消除地環路。
4. 多溫區熱傳導抑制
PCB同時跨越室溫、4K、10mK三級溫區，基板需低熱導率，減少熱量流入制冷機，降低制冷機負荷，保障量子芯片極低溫環境穩定。
四、量子PCB專用基材體系（選型標準）
（一）高頻PTFE系列（主流射頻層）
代表型號：Rogers RO4003C、RT/duroid 5880
? Dk≈2.2–3.5，Df＜0.0009，GHz頻段損耗極低；
? CTE可控，低溫循環不易分層；
? 適用：室溫測控板、4K過渡射頻板、微波信號傳輸層。
（二）聚酰亞胺PI柔性板（低溫互連）
低溫韌性強，熱應力緩沖，適配制冷機內部狹小布線，用于柔性跨溫區互連，Df＜0.003，無鹵素、CTI≥600高絕緣等級。
（三）氮化鋁AlN陶瓷基板（10mK極低溫核心載板）
極低CTE（2.6ppm/℃）、低熱導率、超高絕緣，完全匹配超導量子芯片熱膨脹，無低溫開裂，是大規模超導量子芯片標配載板，用于千比特陣列封裝。
（四）禁用材料
普通FR-4、高鹵素板材、高粗糙度銅箔、普通低溫焊料，均無法滿足量子系統低溫與射頻指標。
五、量子PCB標準設計規范
1. 層疊與阻抗控制
? 傳輸線統一采用共面波導CPW結構，電磁場約束強、串?dāng)_低；
? 嚴格50Ω阻抗控制，公差±3%以內，避免信號反射損耗；
? 多層板對稱堆疊，防止低溫翹曲；內層必須完整連續地平面，禁止隨意開槽分割地平面。
2. 布局分區隔離（降噪核心）
? 數字電路、微波射頻、直流偏置三大區域物理隔離，預留2mm以上隔離銅墻；
? 微波敏感走線兩側鋪設接地保護地線，沿線布置縫合地過孔（Via Fence），抑制橫向輻射串?dāng)_；
? 敏感量子信號路徑最短化，減少傳輸損耗與噪聲耦合。
3. 接地系統（杜絕地環路退相干）
? 模擬/射頻區域單點星形接地，消除閉合地環路；
? 地過孔密集排布，過孔間距≤5mm，降低接地阻抗；
? 數字地與量子模擬地單點匯接，禁止大面積共地串?dāng)_噪聲。
4. 低溫互連工藝
? 焊料選用銦錫In-Sn、金錫AuSn低溫合金，10mK下保持韌性，千次冷熱循環無裂紋；
? 導體采用高純度低粗糙度銅箔，降低微波趨膚損耗；
? 關鍵器件底部填充膠緩沖熱應力，陶瓷封裝元器件替代塑封器件。
六、國內產業發展現狀
1. 科研端應用
深圳國際量子研究院、國盾量子、本源量子、浙大量子實驗室、中科院量子創新院均規模化使用定制低溫PTFE/陶瓷量子PCB，支撐64比特、504比特“驍鴻”超導量子芯片測控系統研發。
2. PCB廠商技術布局
勝宏科技、捷創電子、愛彼電路等頭部廠商聯合中科院、南方科技大學開發量子專用低溫PCB，攻克PTFE混壓、陶瓷載板、超低溫?zé)嵫h(huán)驗證工藝，實現國產替代，打破海外羅杰斯、Taconic材料與板卡壟斷。
3. 上下游配套
上游：低損耗PTFE基材、AlN陶瓷基板國產化；
中游：量子PCB精密加工、低溫組裝PCBA；
下游：匹配思儀科技微波測量?jī)x器、稀釋制冷機、超導量子芯片，形成完整量子硬件產業鏈。
七、行業發展前景
1. 需求爆發邏輯
國家十五五量子科技戰略推進，超導、硅基量子計算機從實驗室走向工程化；百比特、千比特量子芯片量產將帶動低溫PCB需求指數級增長。當前高端量子PCB國產化率不足20%，進口替代空間巨大。
2. 技術迭代方向
1. 太赫茲頻段極低損耗量子PCB，適配6G、下一代量子比特操控；
2. 超導布線PCB（NbTi超導薄膜線路），實現信號零損耗傳輸；
3. 一體化陶瓷-PCB復合載板，集成制冷、屏蔽、互連功能；
4. 柔性超薄量子FPC，適配微型離子阱、硅基量子點芯片封裝。
3. 長期市場空間
隨著量子模擬、量子加密、量子AI落地，量子測控硬件、低溫互連基板將形成百億級細分賽道，量子PCB作為剛需核心部件，將持續受益于量子計算、量子傳感、量子通信全產業鏈擴張。
八、總結
量子電路PCB是連接經典測控系統與量子比特的“橋梁”，其低溫力學穩定性、微波低損耗、超低噪聲三大核心性能直接決定量子計算機上限。區別于普通射頻PCB，量子PCB形成了專屬基材、布線、接地、低溫組裝完整技術體系。伴隨國內量子科研與產業化提速，國產低溫低損耗量子PCB逐步實現自主可控，未來將支撐大規模容錯量子計算機落地，成為量子硬件國產化不可或缺的關鍵基礎材料。
