導語

七月初參加了TMC2026國際動力總成研討會，有幸聆聽了比亞迪凌和平老師對于比亞迪驅動系統的介紹和他們對未來電驅系統的理解，受益匪淺，遂寫下這篇文章，以系統性梳理與學習其思考和設計理念。

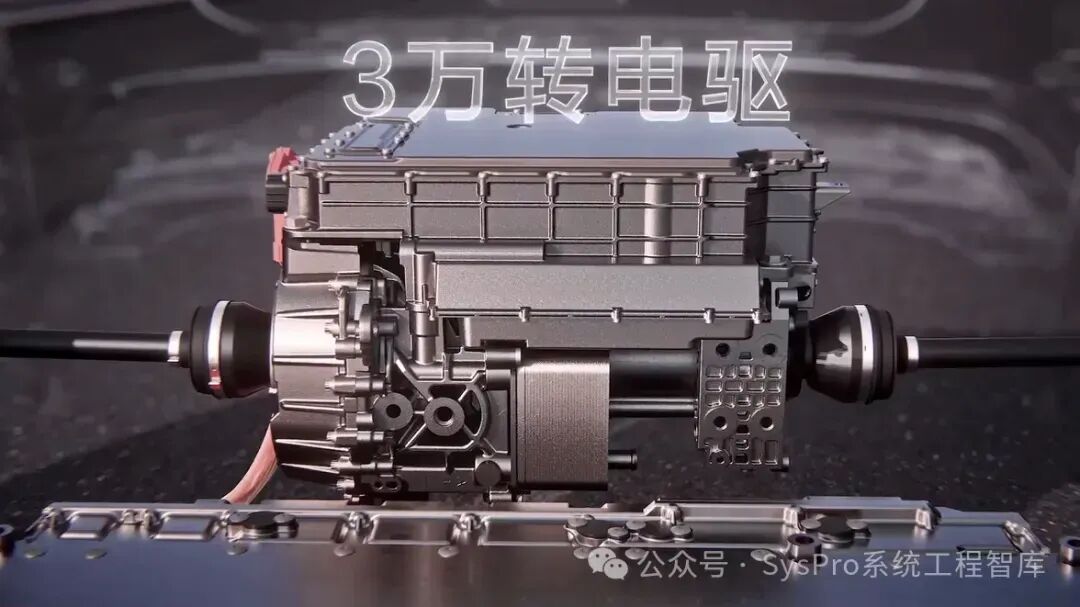

下面我們我們一起來看看比亞迪超高速超高壓電驅系統方案。這套方案的關鍵字如下：580kW、16.4kW/kg、30511rpm、2.7s四驅加速、100-200km/h 4.74s、連續70+次加速。不得不說，單獨看每一個數字都很亮眼；但這篇我真正想聊的，不是某一個參數有多激進，而是理解比亞迪在這些參數背后回答的一個核心問題：電驅系統如何從一個“負責驅動車輪的部件”，升級為整車能量調度和全域動力控制平臺？

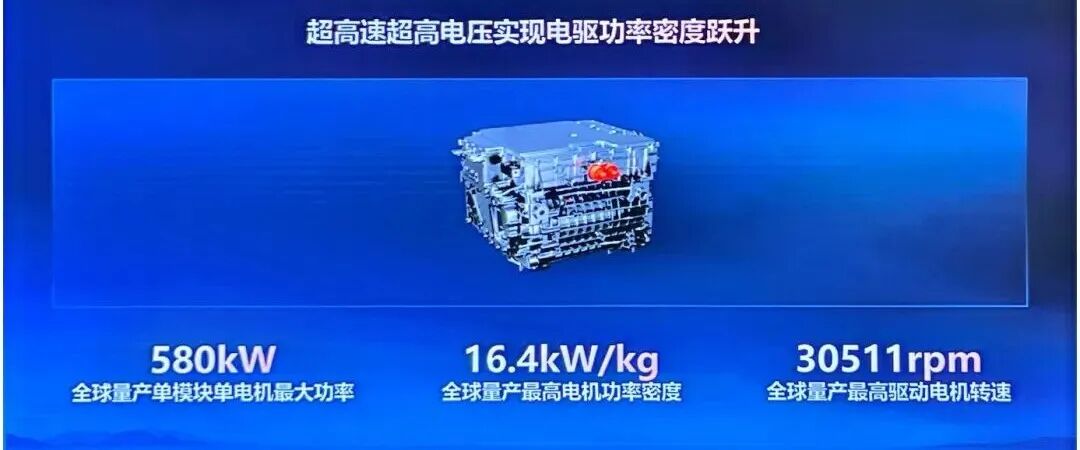

圖片來源：TMC2026

換句話說，這套方案真正回答的不是“電機能不能做得更快”“逆變器能不能做得更強”這么簡單的問題，而是：當整車同時追求極速快充、高速后備功率、持續加速能力、低能耗、低NVH和長期可靠性時，電驅系統到底要變成什么樣？

這個問題，我們可以理解成是比亞迪對下一代電驅角色的一次重新定義。電驅不只是動力系統，它也是能量系統的一部分：

• 電驅可以參與升壓充電，可以參與智能脈沖加熱，可以參與能量回收；

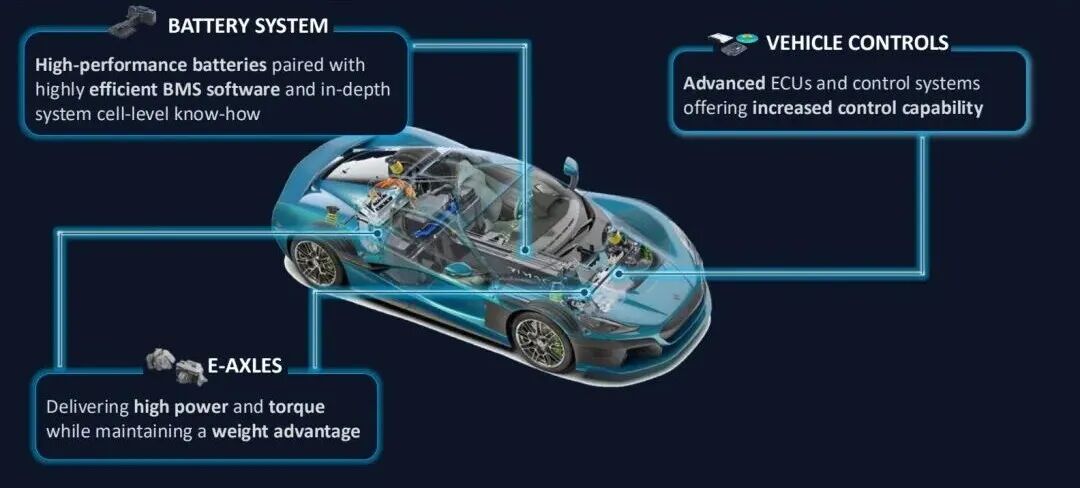

• 同時它又是運動控制系統的一部分，負責把電池、逆變器、電機、減速器、熱管理和整車控制連接成一個可調度的平臺。

要實現這件事，光靠一個高轉速電機或者一顆高耐壓SiC器件肯定不夠：

• 材料端，要有高強度低損耗硅鋼、高絕緣材料和磁鋼表面處理；

• 器件端，要有1500V車規SiC、低寄生功率模塊和更強的柵極驅動保護；

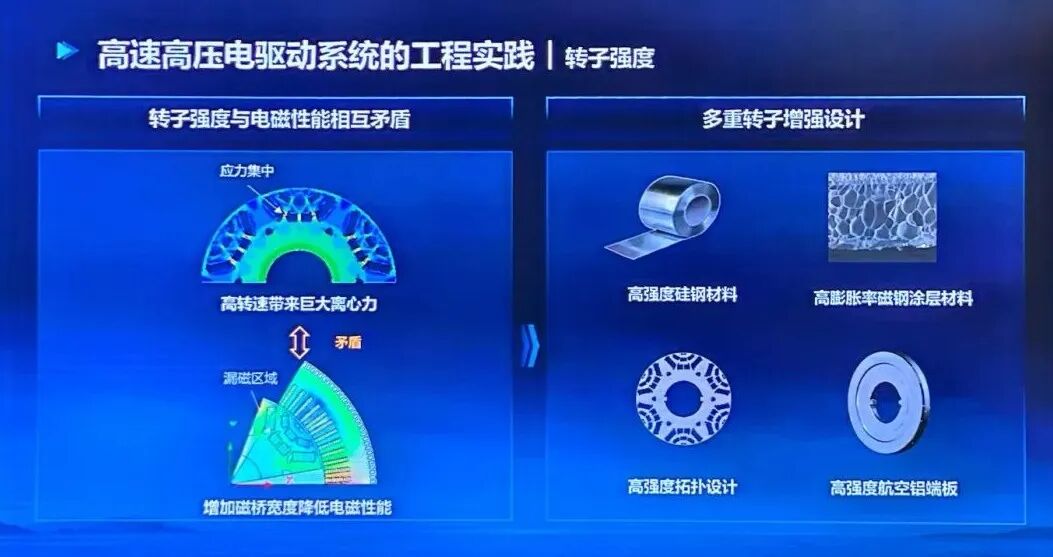

• 機械端，要解決高速軸承、動平衡、磁鋼固定和轉子強度；

• 熱管理，端要把芯片、繞組、轉子、齒輪和電驅油的熱路徑打通；

• 控制端，還要把快充、弱磁、高速超車、連續加速和熱降額放進同一套策略里。

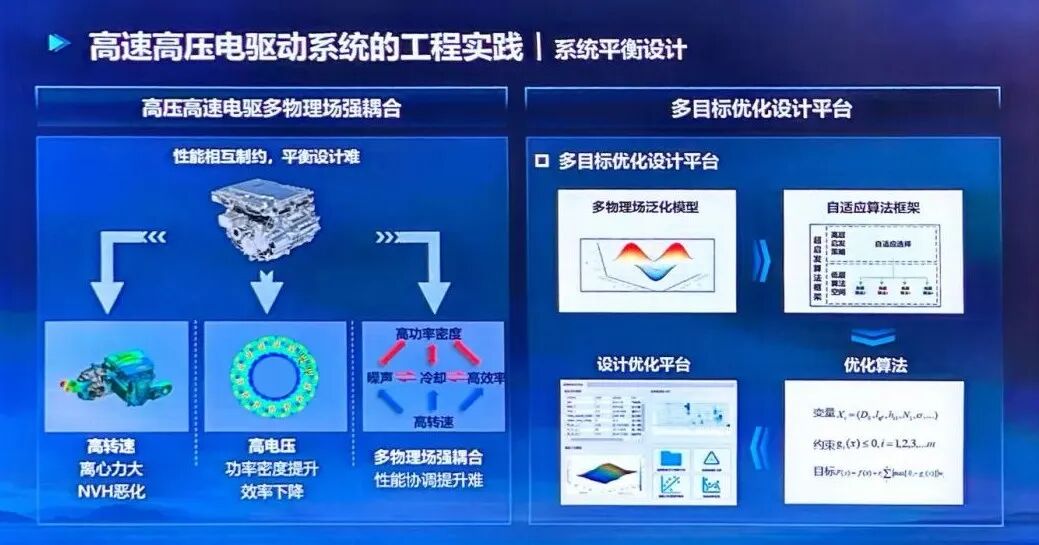

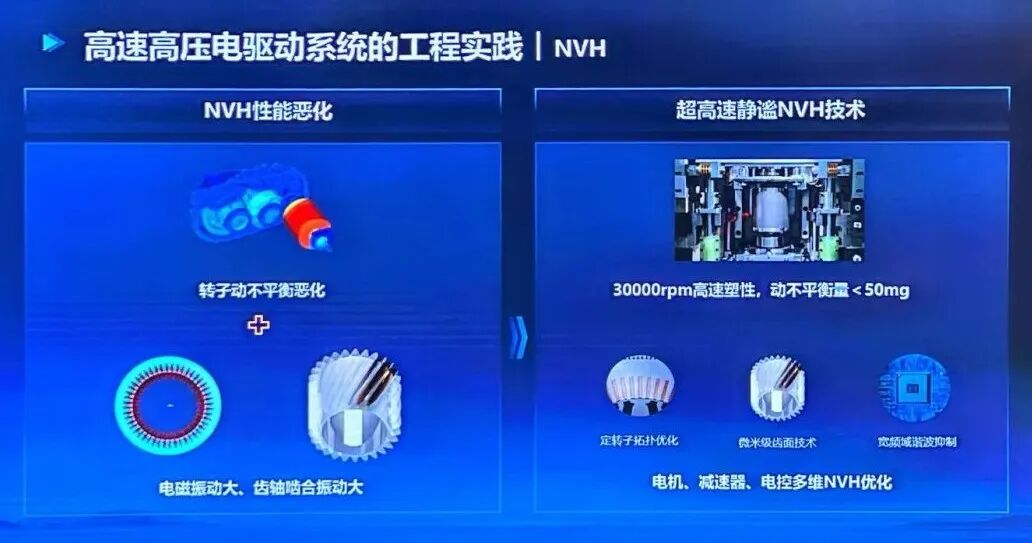

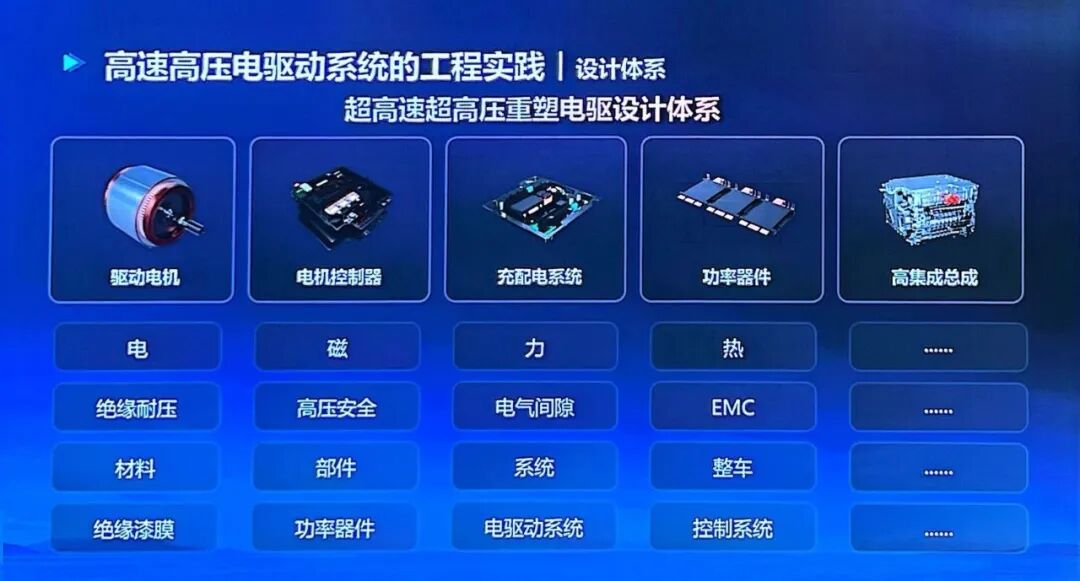

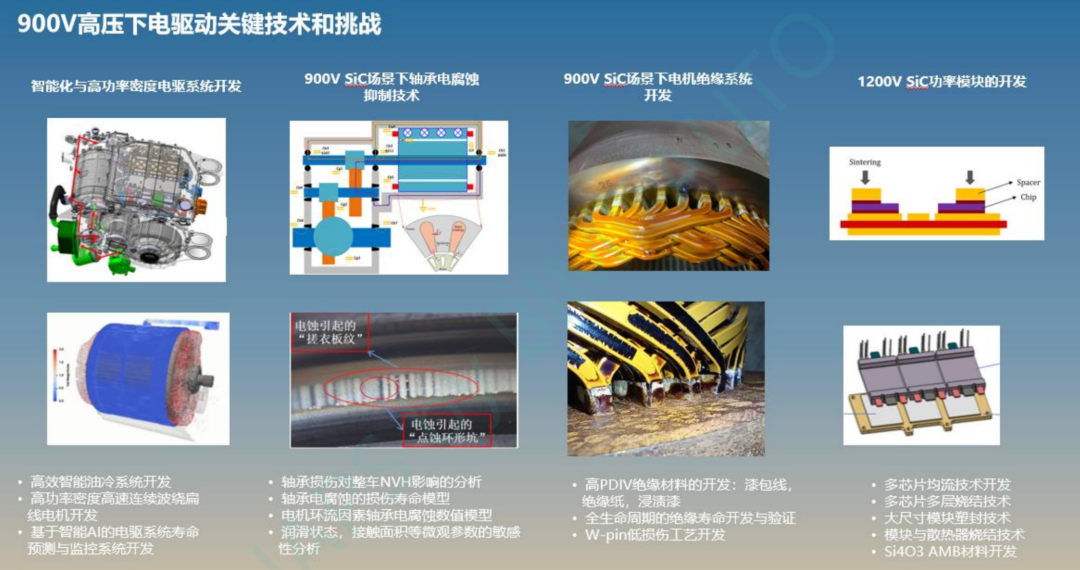

圖片來源：BYD/SysPro TMC現場記錄  | 超高速超高壓電驅設計體系

所以，這篇文章我會沿著下面主線往下拆：

• 為什么高壓和高速必須同時出現？

• 1000V解決什么問題，30511rpm又解決什么問題？

• 它們把絕緣、軸電流、SiC開關、低寄生封裝、高速轉子、NVH、熱管理和系統尋優推到了什么新邊界？

• 最后再回到整車層面，看為什么說：這套超高速超高壓電驅是下一代高性能電動車動力系統重構的樣本？

01 比亞迪超高速超高壓電驅系統總覽

1.1 1000V、580kW、30511rpm，整車級動力與能量系統的重構

開始前先說明下這篇文章的主線。

如導語中我所說，比亞迪這套超高速超高電壓電驅，真正值得我們關注的地方，不是某一個制表，而是它把電壓平臺、電機轉速、功率器件、絕緣、軸電流、NVH、熱管理和整車控制拉進同一個工程閉環。

580kW代表峰值功率邊界，16.4kW/kg代表電機質量利用效率，30511rpm代表高轉速能力。三者放在一起，隱含的是一個典型的電驅設計邏輯：用更高電壓抬高高速區電氣邊界，用更高轉速把同等功率所需扭矩降下來，再通過更強熱管理和控制能力，把峰值性能盡量變成可連續調度的整車能力。

這套邏輯背后是一個基礎公式：機械功率等于扭矩乘以角速度。

• 轉速上去以后，在同樣功率下，電機需要承受的扭矩可以下降，鐵芯、繞組、殼體和減速器的尺寸都有機會壓縮；

• 但轉速越高，離心應力、鐵耗、風摩、軸承速度因子和齒輪嚙合噪聲也會同步抬高。

所以，高轉速不會自動帶來高功率密度，它只是打開了小型化窗口，后面還要靠材料、結構、冷卻和制造一致性把這個窗口守住。

高電壓也是同樣的道理：

• 功率等于電壓乘以電流，電壓提高以后，同樣功率可以用更低電流傳輸，線束、母排、功率回路和熱損耗都有改善空間；

• 但1000V級平臺，會把絕緣、局部放電、軸電流、器件耐壓裕量和電磁兼容重新推到前臺。

把這兩條線合在一起看，就能明白這套方案背后的理念：超高速超高壓電驅本質不是單點極限競賽，而是一套整車級動力與能量系統重構。

1.2 電驅的角色已經從驅動部件變成系統執行中心

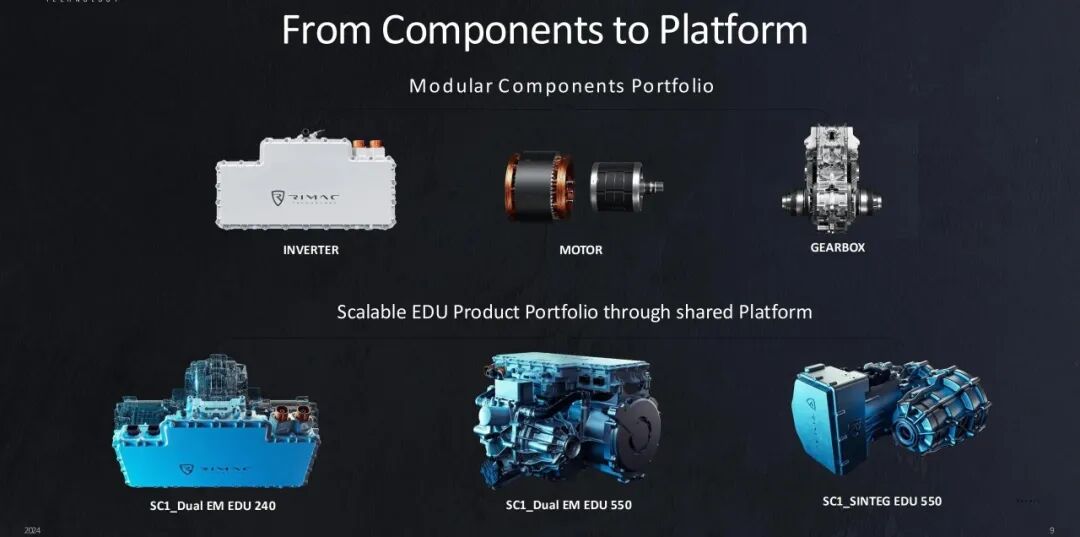

過去講電驅，很多時候會自然落到電機、逆變器和減速器這三個零件，現在這個理解已經不夠了。

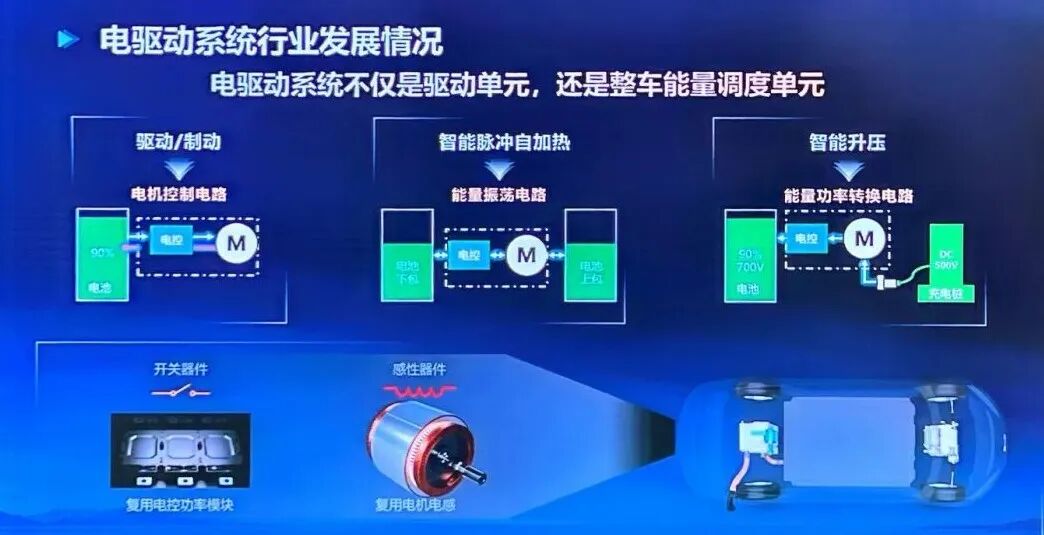

未來的電驅，既要負責驅動和制動，也開始參與升壓充電、智能脈沖加熱、整車扭矩分配、縱向制動融合和多動力點橫向控制。它越來越像整車電氣架構里的高功率執行器，而不只是一個能轉的機械部件。

以升壓充電為例，電機繞組可以被當成高功率電感，逆變器不只在行駛時把直流變成三相交流，也可以在充電場景參與能量轉換。再看低溫場景，智能脈沖加熱需要電驅、電池和熱管理一起配合。這個變化很關鍵：電機和逆變器一旦進入能量調度鏈路，它的設計邊界就不再只由峰值扭矩和峰值功率決定，還要考慮充電、電池溫控、熱安全和整車控制策略。

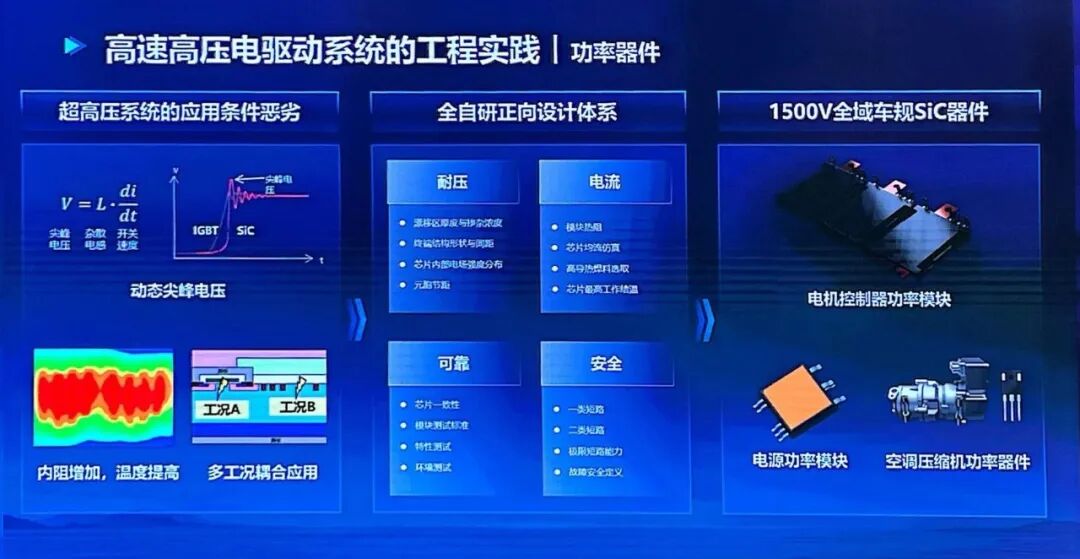

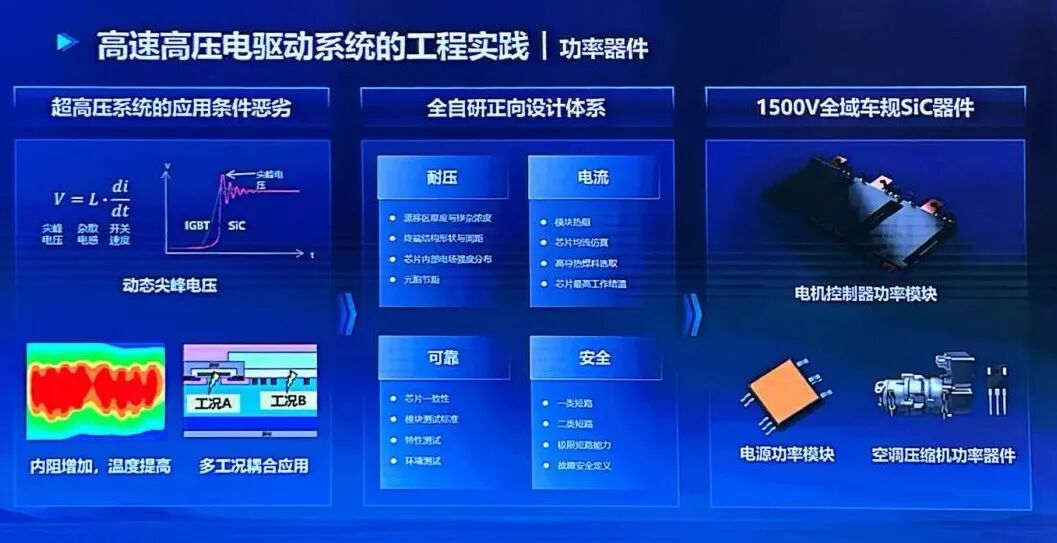

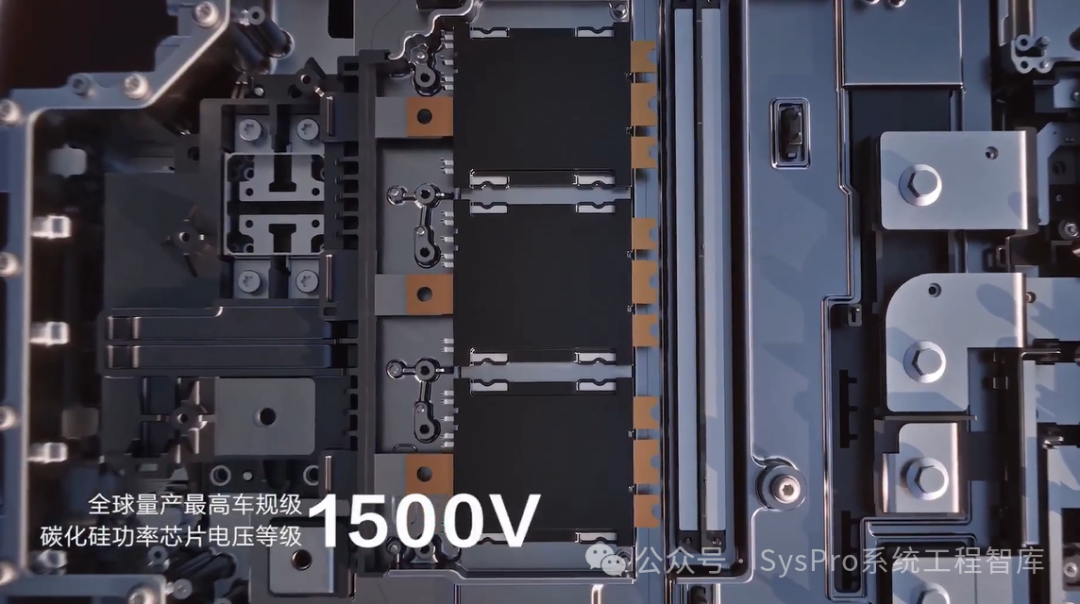

圖片來源：BYD/SysPro TMC現場記錄  | 超高壓系統功率器件挑戰與1500V SiC方案

運動控制側也是同一條邏輯：電機響應速度快，扭矩可以細粒度調節，多電機架構又讓前后軸和左右側具備更高控制自由度。驅動、制動、穩定性控制和智能底盤之間的墻會越來越低。也正因為這樣，高壓高速電驅不能只按電機本體設計，它必須按整車動力控制中心來設計。

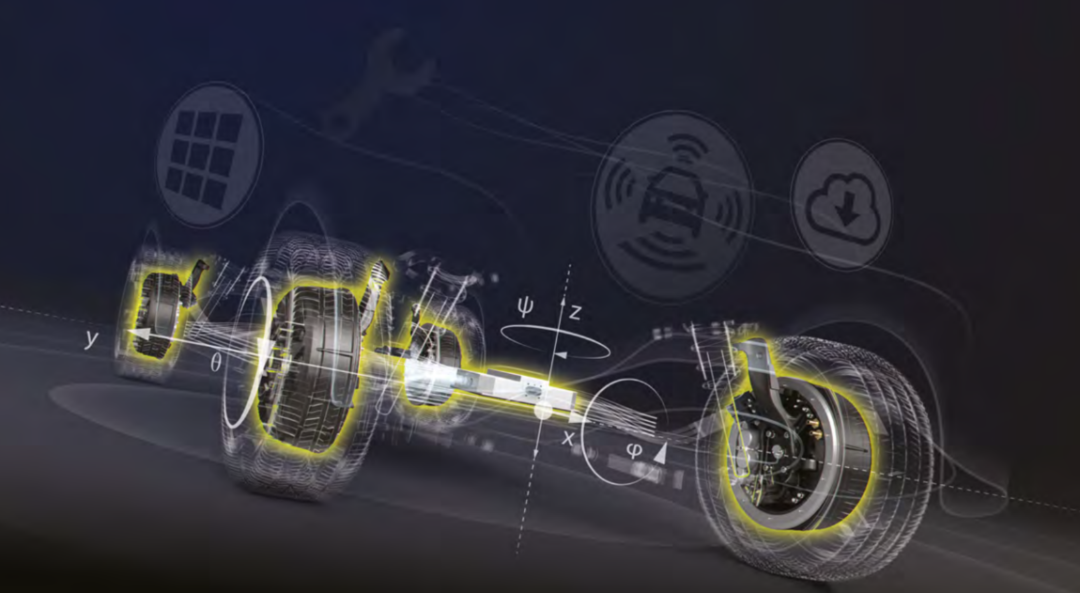

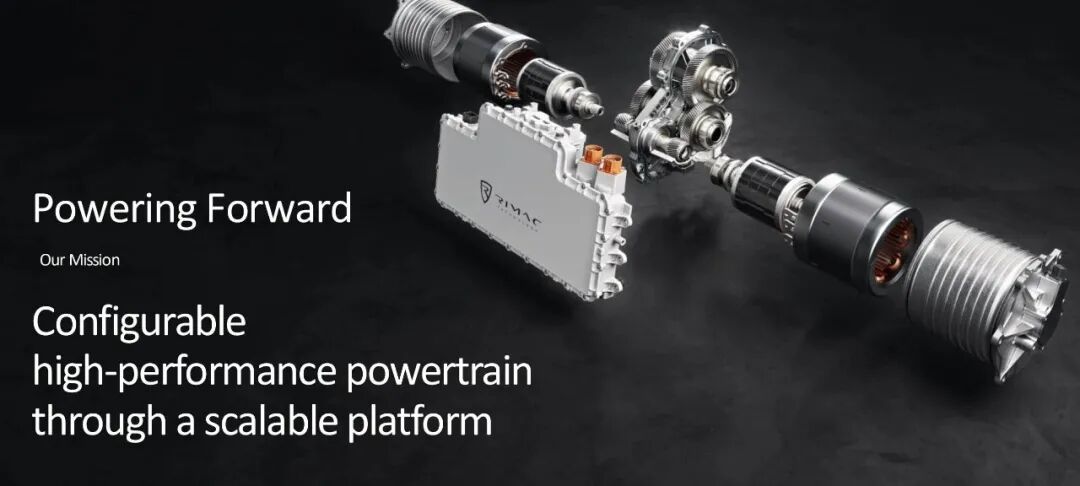

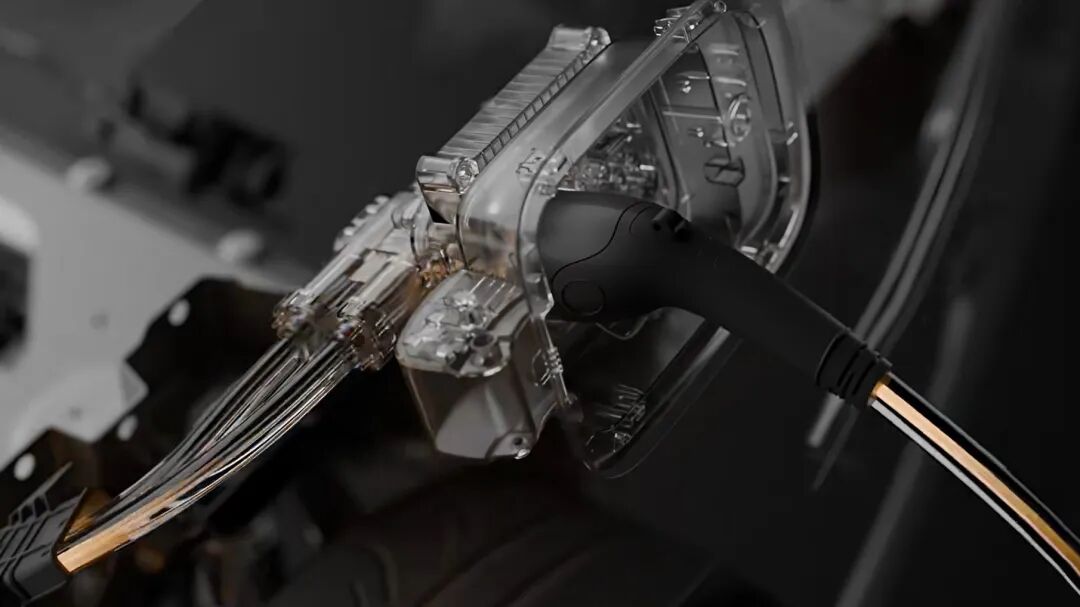

圖片來源：網絡

小結下第一章：超高速超高壓電驅的入口，不是“電機轉得更快、功率更高”這么簡單，而是電驅角色升級以后，整車需要一個更高電壓、更高轉速、更強熱管理、更強控制耦合的執行平臺。理解這一概念，才能更好地理解后面章節介紹的關于對快充、高速超車、絕緣、SiC和熱管理等內容why和how的問題。

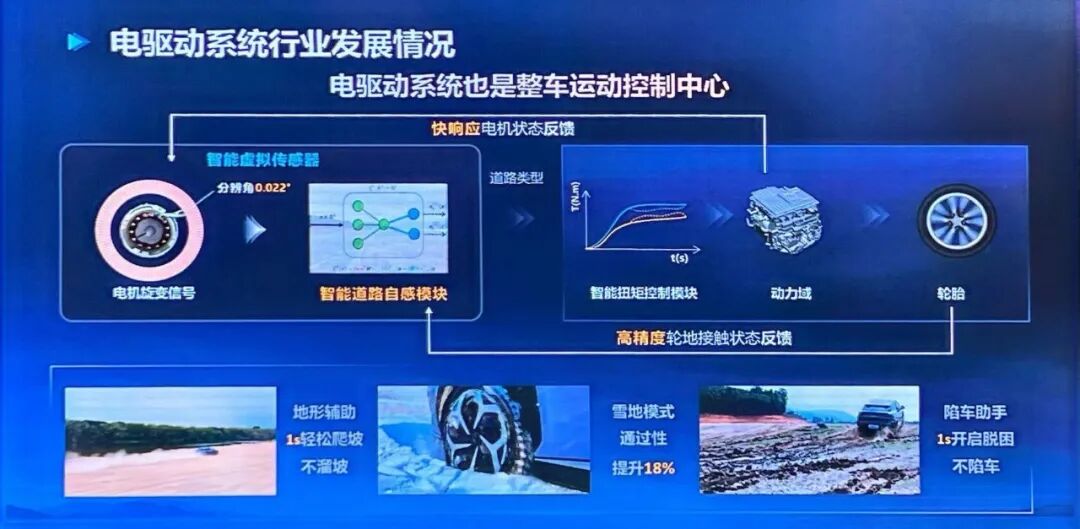

圖片來源：BYD/SysPro TMC現場記錄  | 電驅動系統也是整車運動控制中心

02 需求入口：快充、高速超車和連續性能把電壓與轉速繼續推高

2.1 快充把高電壓變成主線能力

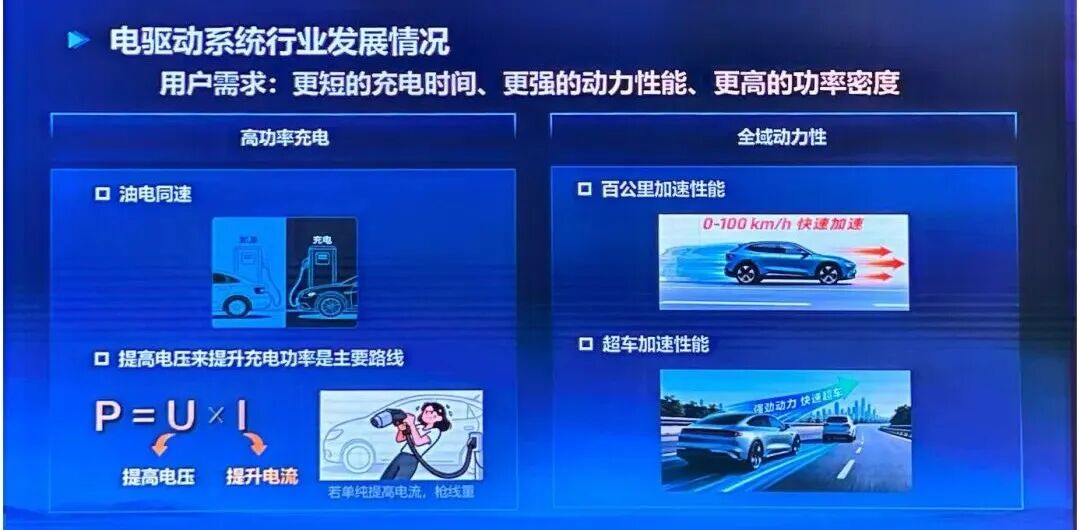

這一章我們先聊需求。從快充需求切入這一話題。用戶對快充的要求越來越高：補能時間要盡量接近加油體驗。

高功率充電繞不開一個功率公式 P=I/U，因此功率要上去，要么提高電壓，要么提高電流。單純提高電流會把槍線、連接器、母排、熱管理和安全邊界全部推重，系統很快變得笨重。提高電壓，是讓同樣功率在更低電流下傳輸的更合理路徑。

但這并不意味著電壓越高越輕松。

1000V級平臺下，連接器爬電距離、電機繞組絕緣、逆變器器件裕量、母排間距、局部放電風險和電磁兼容都會變得更敏感。快充推動高電壓，高電壓又要求電驅、電池、OBC、空調壓縮機和整車高壓附件一起升級。

因此，快充帶來的高壓化需求并非只放在充電端，而是把高壓平臺和電驅能力綁在一起。電驅不只是被動適配更高電池電壓，而是利用高電壓改善高速區后備功率，并進一步支撐整車全域動力。

2.2 高速超車，真正考核的是高速區后備功率

...

知識星球發布

2.3 連續性能比峰值更能暴露系統能力

...

知識星球發布

小結下，上面我們從用戶需求切入，說明了補能、高速超車、連續動力和功率密度如何共同推高了系統邊界？但對于我們技術工程人員，真正要理解的是：這套系統怎樣處理高壓帶來的絕緣與軸電流問題，怎樣處理高速帶來的轉子和NVH問題，怎樣把峰值能力變成可連續使用的整車能力？

完整版導航

后面的03~10章，在知識星球完整版繼續展開

以上公開節選先把入口講清楚：未來電驅角色升級以后，高壓、高速、熱管理和控制必須同時過關，后面的內容會繼續進入更硬的工程問題。

以下完整內容發表在「SysPro系統工程智庫」「SysPro電力電子技術」知識星球，我會按“架構變化 → 高壓絕緣與軸電流 → 1500V SiC與低寄生電控 → 高速轉子 → NVH與軸承 → 熱管理 → 系統尋優 ”的順序繼續展開。

03 架構變化：電驅從驅動單元變成能量調度單元

繼續看電驅為什么不再只是三合一總成，而是被整車高壓架構、熱管理和運動控制重新定義。

04 高壓路徑：1000V之后，絕緣、軸電流和EMC一起變難

這一章拆高電壓真正難在哪里：不是把耐壓抬高一檔，而是讓絕緣、電場、共模路徑和長期可靠性一起過關。

05 功率電子：1500V SiC、低寄生封裝和電控熱設計如何支撐高壓平臺

這一章進入逆變器和功率模塊。1000V平臺不是只換高耐壓芯片，還要把尖峰電壓、封裝寄生、熱阻和控制保護一起壓住。

06 高速電機：30511rpm真正考驗轉子強度、磁鋼固定和機械邊界

這一章拆高轉速的物理代價：它帶來小型化機會，也把離心應力、鐵耗、磁鋼固定和軸承速度推到新邊界。

07 NVH與軸承：高轉速不是能轉起來，而是長期安靜可靠地轉

這一章把NVH和軸承單獨拎出來，因為它們最能把高轉速從樣機能力拉回量產能力。

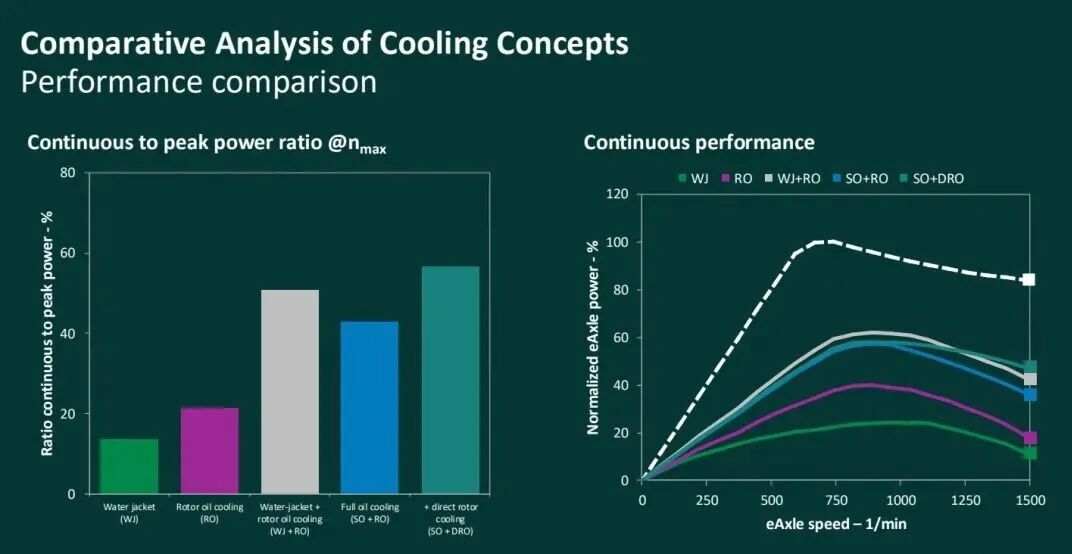

08 熱管理：連續70+次加減速背后的熱路徑和油冷邏輯

這一章解釋為什么連續性能比峰值功率更硬：它要求電機、逆變器、減速器、油液和冷卻系統一起控溫。

09 系統尋優：高壓、高速、效率、NVH和熱管理為什么必須一起算

這一章回到設計方法。高壓高速電驅最怕局部最優，必須用多物理場平臺把強耦合變量放在一起收斂。

10 總結：下一代電驅競爭從單體參數走向全域動力系統

最后把整篇收成一個判斷：1000V與30511rpm背后，是整車動力系統架構、制造和產業鏈的同步升級。
