1000V+電驅為什么更需要三電平？hofer三電平方案與效率提升的秘密
核心數據來源：hofer powertrain
▲ 這篇我們來看看hofer3L NPC與3L TNPC多電平驅動平臺參數，并用多組項目數據對比系統平均效率和連續功率提升。
● 核心判斷：1000V+系統中，三電平降低電壓階躍ΔU，能放大諧波損耗和寄生電容損耗收益。
如果只看逆變器效率，三電平方案有時并不會顯得那么漂亮。Hofer這套方案最有價值的地方，恰恰是把這個容易被忽略的反常識講清楚了。
hofer用2L SiC與3L TNPC SiC的測試數據說明：電驅系統的效率收益，需要放到逆變器、電機、諧波損耗、連續功率和高壓平臺一起評價。
圖片來源：Hofer Powertrain / TMC2025
一、這份材料真正想說明什么
這里我們想回答的問題不是三電平拓?fù)涫欠裣冗M(jìn)，而是它在真實電驅系統里到底怎樣創造工程收益？

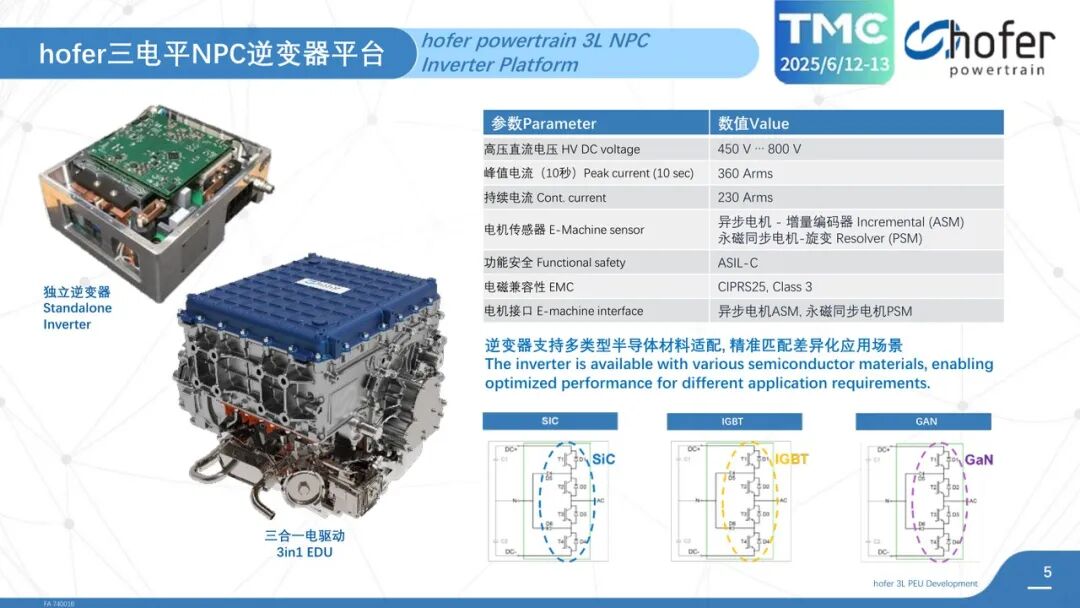

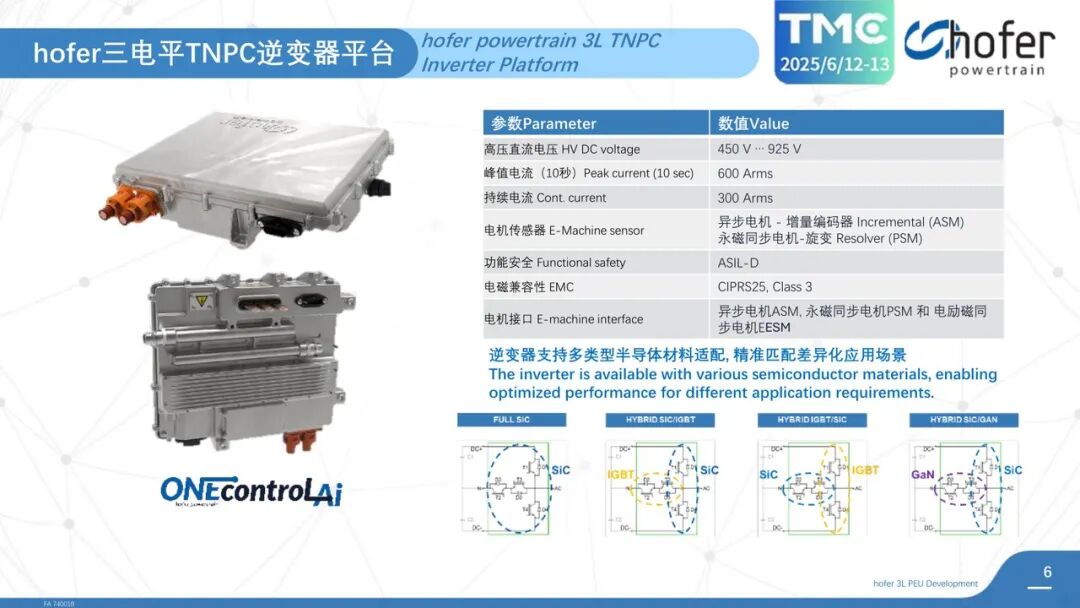

hofer給出3L NPC和3L TNPC平臺，把逆變器效率、電機效率、系統效率、THD、諧波損耗和CLTP-P工況放在同一條邏輯鏈上。
其核心價值，是提醒工程團隊不要把逆變器效率當作唯一指標。電驅系統不是單顆功率器件比賽，電機繞組、磁路、諧波電流、熱限制和連續功率能力都會反過來決定整車收益。
圖片來源：Hofer Powertrain / TMC2025
二、背景趨勢：高壓平臺正在把兩電平方案的邊界推出來
800V以后，電驅系統繼續向1000V+演進，目標通常包括更快充電、更低線束電流、更高效率、更輕電纜和更好的熱行為。但電壓升高也會提高絕緣、EMC、電機繞組填充率和開關應力壓力。

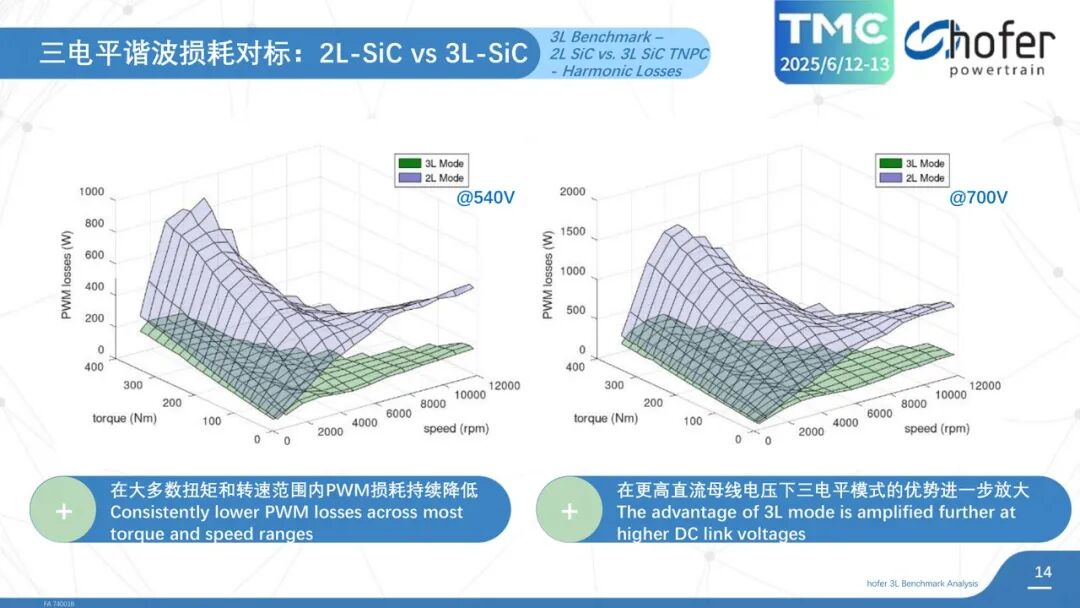

在這種背景下，三電平的價值不只是讓器件電壓應力更容易分?jǐn)偅匾氖?span textstyle style="color: rgb(255, 76, 65); font-weight: bold">輸出電壓階躍ΔU變小。對電機來說，ΔU越小，諧波電流和高頻附加損耗越容易下降，這正是高壓平臺里容易被放大的收益。
圖片來源：Hofer Powertrain / TMC2025
三、本質邏輯：效率收益不只在逆變器，而在電機和系統里重新分配
hofer給了一個比較意思的對比：
逆變器效率層面，2L SiC在測試均值上高于3L TNPC SiC；
但電機效率、系統效率和連續功率提升又說明，三電平并沒有失去價值。
一句話概括：它的收益從逆變器單體指標轉移到了電機損耗和系統熱邊界。
下圖匯總顯示，系統平均效率提升可達到1.26%、1.21%、1.67%、2.13%，連續功率提升可達到23%、20%、31%、22%。這說明三電平更像一個系統級降損工具，而不是單點效率宣傳點。
圖片來源：Hofer Powertrain / TMC2025
四、核心矛盾：三電平單體效率未必更高，但系統收益可能更強
Hofe方案值得拿出來反復看的，是這個判斷邊界：3L TNPC在某些點位會增加器件數量、導通路徑和控制復雜度，因此逆變器單體效率未必天然優于2L SiC。

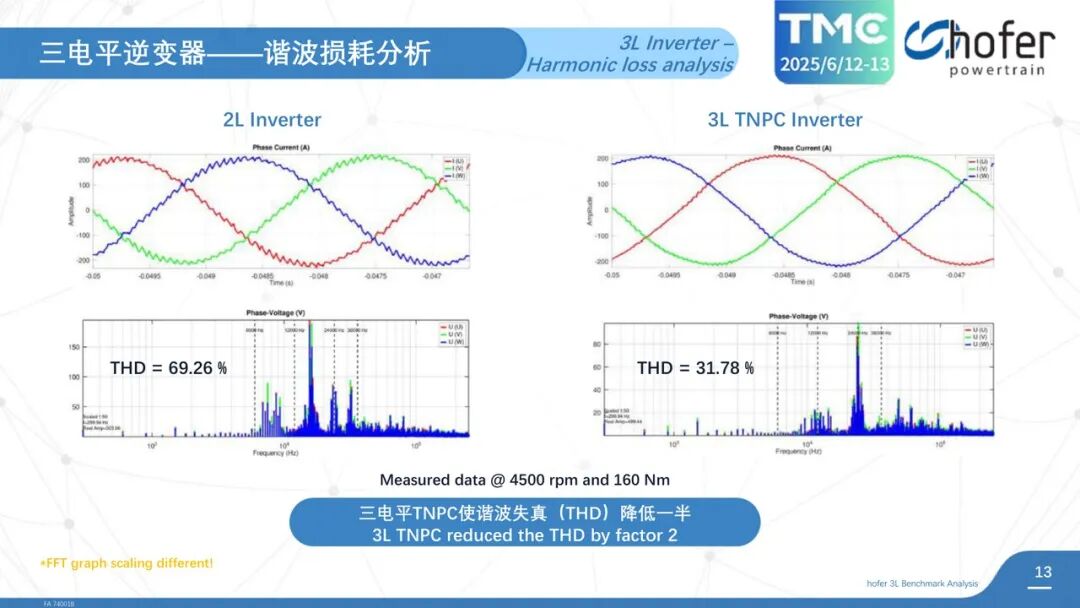

但電驅系統不是只由逆變器損耗組成。電機端THD下降、PWM諧波損耗降低、熱負荷改善和連續功率提升，會在整車層面形成新的收益閉環。我們看到THD從69.26%降到31.78%，已經說明電機側壓力明顯下降。
圖片來源：Hofer Powertrain / TMC2025
五、核心洞察：1000V+時代，ΔU可能比拓?fù)涿指匾?/span>

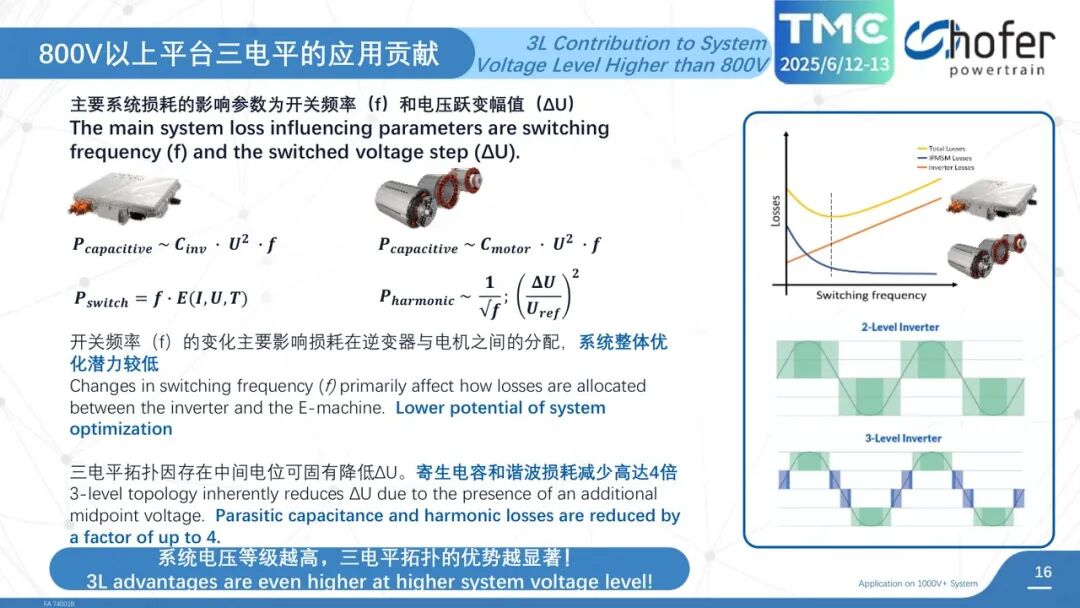

hofer把三電平優勢落到1000V+系統，這一點很關鍵：電壓越高，傳統兩電平的電壓階躍越大，電機高頻應力、寄生電容相關損耗和EMC壓力越容易被放大。
Hofer用損耗關系式強調，寄生電容損耗與U2和頻率相關，諧波損耗與頻率和ΔU相關。三電平不是簡單多一個電平，而是在高壓系統里主動減小ΔU，使電機和系統端的損耗壓力下降。
對工程團隊來說，三電平方案需要和SiC器件、母線電壓、調制策略、電機絕緣、EMC濾波、散熱設計共同優化。它的門檻也在這里：收益是真實的，但驗證必須跨逆變器、電機和整車工況。
圖片來源：Hofer Powertrain
?? 最后想說
Hofer這份報告的價值在于把三電平從拓?fù)鋽U(kuò)展到系統驗證：逆變器單體效率不一定永遠占優，但電機THD、諧波損耗、連續功率和1000V+平臺擴展性會重新定義它的工程價值。感謝你的閱讀，希望有所幫助。
