第一次接觸STM32N647的應該會很迷惑：開發模式、BootROM、FSBL、外部 Flash 啟動經常被放在同一張流程圖里。上面四個名詞所屬層級不同：

• 開發模式是一種啟動條件

• BootROM 是芯片內部固化代碼

• FSBL 是用戶可以修改的一級引導程序

• 外部 Flash 是保存啟動鏡像的存儲器。

STM32N647/657 沒有用于保存用戶程序的片內 Flash。上電以后，Cortex-M55 一定先執行 BootROM。開發階段可以讓調試器把 FSBL 直接裝入內部 SRAM；產品獨立啟動時，BootROM 從外部 Flash 取得 FSBL。FSBL 完成時鐘、XSPI、存儲映射和安全分區配置，再把執行權交給 Secure、NonSecure 應用。

說明：本文使用官方 STM32N6570-DK 演示。該板搭載 STM32N657，BootROM、FSBL、外部 Flash 和 TrustZone 啟動方法同樣適用于 STM32N647/657 系列；自研板需要按實際外部存儲器和引腳配置調整 External Loader 與 FSBL。

一、四個名詞分別處在啟動鏈的哪一層

BootROM 位于片內 ROM，復位后首先運行，負責讀取啟動條件、開放調試端口、識別啟動存儲器、檢查 FSBL 鏡像頭并建立第一段執行鏈。項目無法替換 BootROM，也不需要為它創建 CubeIDE 工程。

FSBL 是 First Stage Bootloader。它由項目生成，可以修改。BootROM 只能完成最小初始化，F(xiàn)SBL 接著配置系統時鐘、XSPI、外部存儲器映射、緩存和安全邊界，再跳到應用。自研板更換 Flash 型號、接口或供電配置后，修改位置通常在 FSBL。

外部 Flash 用來長期保存 FSBL、Secure、NonSecure 和模型權重。DEV Boot 與 Flash Boot 決定 BootROM 后續從調試器等待代碼，還是主動從外部存儲器讀取 FSBL。

BOOT0、BOOT1 的電平在系統復位時被鎖存。BOOT1 優先級更高：BOOT1 為高電平時進入 Development boot；BOOT1 為低電平后，BOOT0 再?zèng)Q定進入 Flash boot 或 Serial boot。開關撥動以后必須按一次 NRST 或重新上電，新位置才會生效。

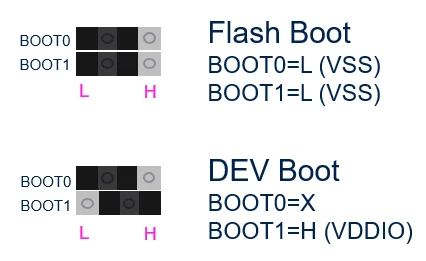

圖 1：STM32N6570-DK 用戶手冊中的啟動模式表

在 STM32N6570-DK 上，SW1 對應 BOOT1，SW2 對應 BOOT0。開關向右為高電平，向左為低電平。因此，開發調試時把 SW1 撥到右側；獨立啟動時把 SW1、SW2 都撥到左側。不要只記“1-2”或“1-3”，不同資料對開關觸點的表述容易造成誤讀，直接核對 BOOT 引腳電平更可靠。

圖 2：DEV Boot 進入后，BootROM 開放調試訪問并等待 IDE 裝載代碼

開發模式解決什么問題

DEV Boot 讓調試器直接把 ELF 中的 FSBL 段寫入 AXI SRAM2，并把 PC 設置到入口地址。它適合單步執行 FSBL、檢查 XSPI 初始化、配置外部 Flash 和反復修改應用。該模式繞過了 BootROM 從外部 Flash 讀取 FSBL 的過程，因此調試成功以后還要單獨驗證 Flash Boot。

二、BootROM 和 FSBL 如何完成啟動接力

BootROM 和 FSBL 屬于前后相接的兩級程序。BootROM 固定執行，項目需要選擇 FSBL 的配置方式與應用裝載方式。下面使用本系列第 3 篇構建的 SNS NPU 參考工程。三個鏡像分別承擔一級啟動、可信環境配置和 NPU 應用。外部 Flash 中保存“鏡像頭 + 有效載荷”，鏈接腳本中的代碼起始地址比燒錄地址高 0x400，這 1 KB 留給 STM32 Header。

圖 3：Flash Boot 的四段接力，任何一段缺失都會讓后面的日志消失

BootROM 只負責建立第一段可信執行環境。它從 0x70000000 讀取 FSBL，檢查鏡像頭參數，并把 FSBL 裝入內部 RAM。當前 STM32 Header v2.3 的 FSBL 鏡像上限為 512 KB，簽名工具的 -align 選項會把有效載荷對齊到 0x400。

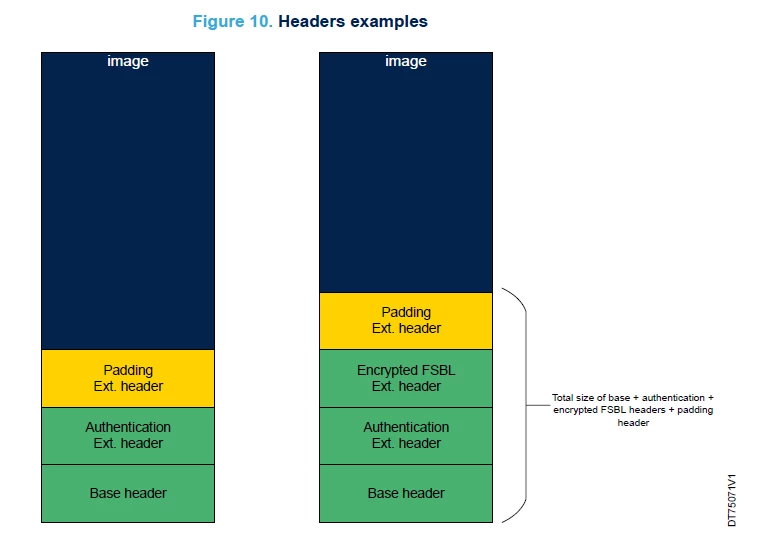

圖 4：BootROM 在 AXI SRAM2 中預留 FSBL 下載區和鏡像頭信息區

FSBL 運行后配置 XSPI2，并把外部 Flash 映射到 Cortex-M55 地址空間。Secure 應用從 0x70100400 執行，完成 SAU、RISAF、RIFSC 和 NPU 訪問權限配置；隨后跳到 0x70180400 的 NonSecure 向量表。NPU 推理通常位于 NonSecure 工程中。FSBL 能運行而 NPU 沒有動作時，排查重點已經從 BootROM 轉移到 XSPI 映射、安全分區和應用入口。

三、開發階段和獨立啟動階段分別怎么做

第一步：用 DEV Boot 完成構建和外部 Flash 下載

把 SW1（BOOT1）撥到右側高電平，SW2 位置不影響 DEV Boot；連接板載 ST-LINK 的 CN6 USB-C，按一次 NRST。STM32N6570-DK 的紅色 LED2 由 PG10 指示 DEV Boot。CubeProgrammer 使用 SWD、AP1、Hot plug 連接，隨后選擇開發板對應的外部加載器 MX66UW1G45G_STM32N6570-DK.stldr。

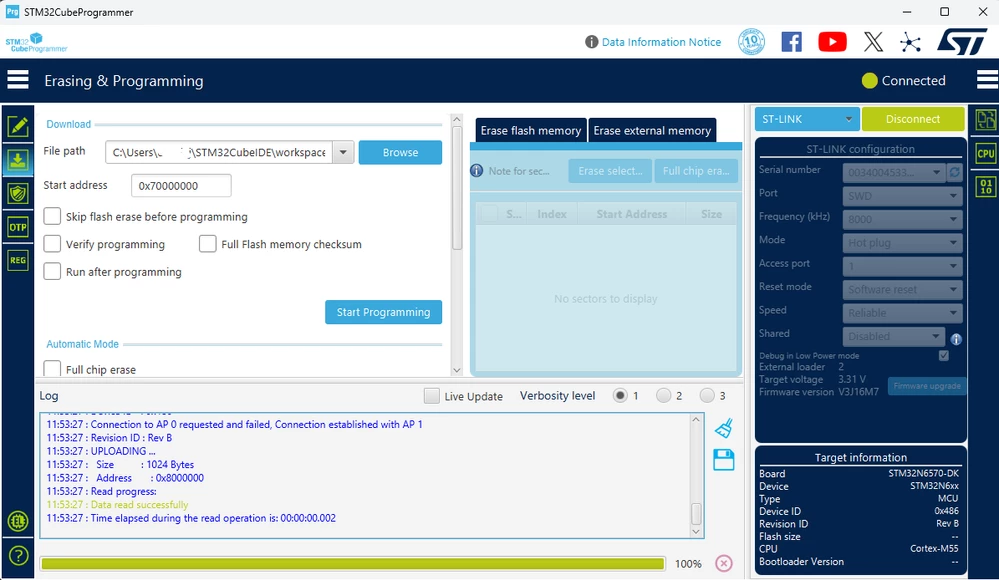

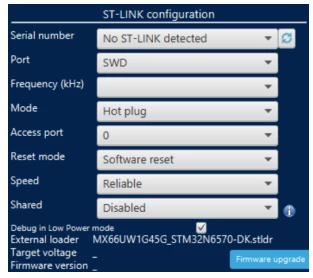

圖 5：先在 DEV Boot 下連接 ST-LINK，再加載外部 Flash Loader

第二步：給三個二進制添加 STM32 Header

CubeIDE 依次構建 FSBL、Secure、NonSecure。三個原始 .bin 不能直接交給 BootROM/FSBL。開發生命周期下可以使用空密鑰頭完成鏈路驗證；進入產品安全生命周期前，需要按密鑰管理方案完成簽名、版本和防回滾配置。

STM32_SigningTool_CLI.exe -bin AI_SNS_FSBL.bin
    -nk -iv 0 -of 0x80000000
    -la 0x34180000 -t fsbl
    -o AI_SNS_FSBL-trusted.bin
    -hv 2.3 -align
    -dump AI_SNS_FSBL-trusted.bin

本機 STM32 Signing Tool 2.21.0 支持 Header v2.3，并明確要求 STM32N6 的 v2.3 鏡像使用 -align。舊版 STM32CubeN6 示例仍可能使用 -hv 2.1 和舊工具名，應以當前軟件包 README 與簽名工具幫助為準，不要在同一套鏡像中混用兩種頭格式。

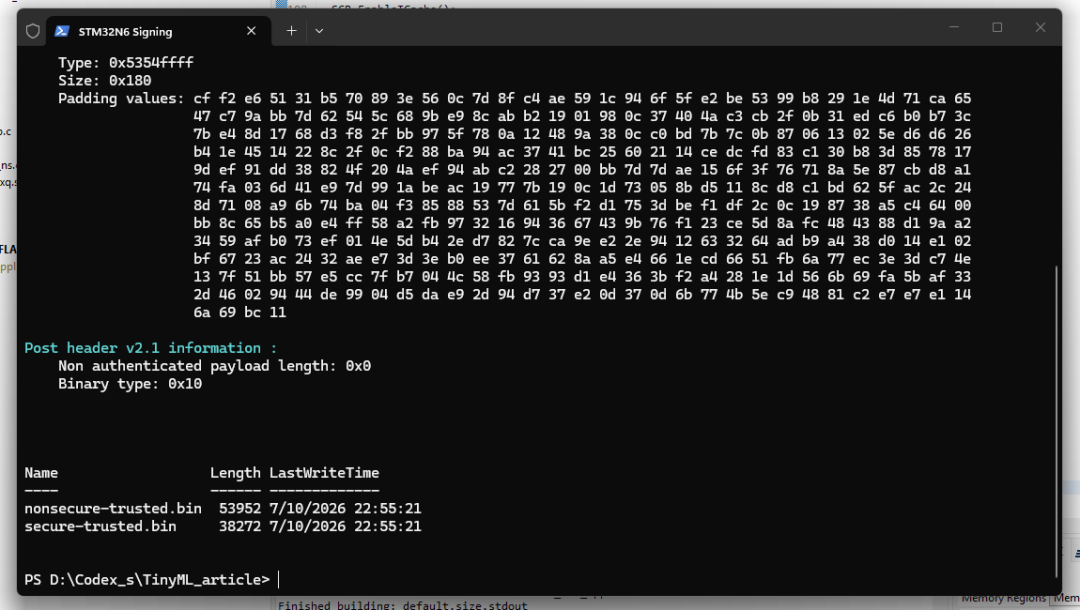

圖 6：簽名工具的 dump 輸出用于核對 Header version、payload size 和 option flags

第三步：按地址寫入外部 Flash

繼續保持 DEV Boot，依次寫入 FSBL、Secure 和 NonSecure trusted 鏡像。GUI 中必須勾選對應的 External Loader；CLI 中每次下載都顯式傳入 -el，可以減少“寫入成功但寫到了錯誤存儲器”的誤判。

STM32_Programmer_CLI.exe -c port=SWD mode=hotplug ap=1
    -el MX66UW1G45G_STM32N6570-DK.stldr
    -w AI_SNS_FSBL-trusted.bin 0x70000000 -v

STM32_Programmer_CLI.exe -c port=SWD mode=hotplug ap=1
    -el MX66UW1G45G_STM32N6570-DK.stldr
    -w AI_SNS_AppliSecure-trusted.bin 0x70100000 -v

STM32_Programmer_CLI.exe -c port=SWD mode=hotplug ap=1
    -el MX66UW1G45G_STM32N6570-DK.stldr
    -w AI_SNS_AppliNonSecure-trusted.bin 0x70180000 -v

圖 7：FSBL 固定寫到外部 Flash 起始地址 0x70000000，Secure/NonSecure 使用工程約定的后續分區

第四步：切換 Flash Boot，驗證獨立運行

斷開 CubeIDE 調試會話，把 SW1（BOOT1）和 SW2（BOOT0）都撥到左側低電平，按 NRST。更嚴格的驗收應關閉 IDE、拔掉 ST-LINK 后重新供電。應用仍能自動啟動，才能證明 BootROM 已經從外部 Flash 讀取 FSBL，并完成后續 Secure、NonSecure 接力。

四、最后怎么選：按項目階段給出直接結論

開發模式和外部 Flash 啟動承擔不同任務。一個項目通常先使用 DEV Boot 建立可調試鏈路，隨后補齊簽名、燒錄和 Flash Boot 驗收。BootROM 始終參與復位啟動；FSBL 始終負責把最小硬件狀態推進到應用可運行狀態。

STM32N647 項目的選擇順序可以固定下來：先用 DEV Boot 調試 FSBL 和應用，再把帶鏡像頭的 FSBL、Secure、NonSecure 寫入外部 Flash，最后切換 Flash Boot 驗證獨立運行。BootROM 無需配置選項，它負責執行芯片規定的第一段啟動流程；FSBL 承擔開發板與自研硬件之間的適配工作。
