新能源汽車高壓線束：從標準到實踐的全面解析

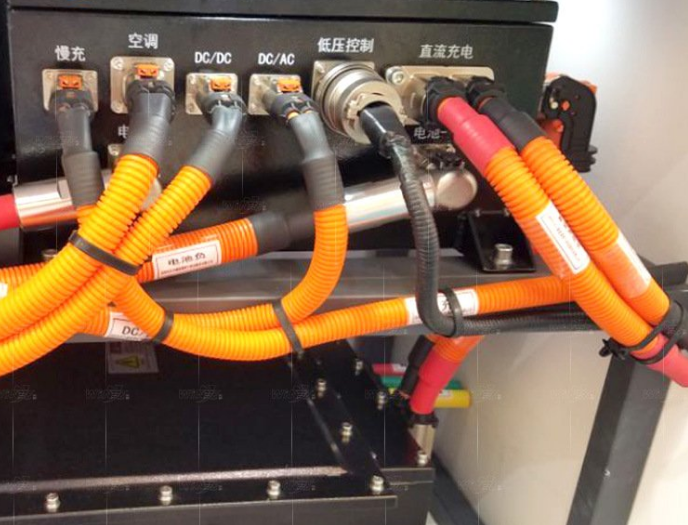

定義：驗證高壓線束在額定電壓、電流下的絕緣、耐壓及載流能力，包括絕緣電阻、耐壓測試、溫升試驗等。

① 絕緣電阻：常態下≥500MΩ（濕熱條件≥5MΩ），通過1000V直流電壓測試驗證。

② 耐壓測試：依據QC/T 1037-2016，對AC 600V/DC 900V系統施加8kV電壓，AC 900V/DC 1500V系統施加10kV電壓，持續1分鐘無擊穿或漏電現象。

③  載流能力與溫升測試：線束需通過短時過載（2倍額定電流30秒）和瞬時高倍電流（10倍額定電流10ms）測試，溫升限值ΔT≤55K，避免材料熱老化。

目的：確保線束在高壓環境下不擊穿、不漏電，避免短路或電弧風險。

作用：保障電能傳輸效率與安全性，例如通過耐壓測試（如8kV-10kV持續1分鐘）驗證絕緣性能。

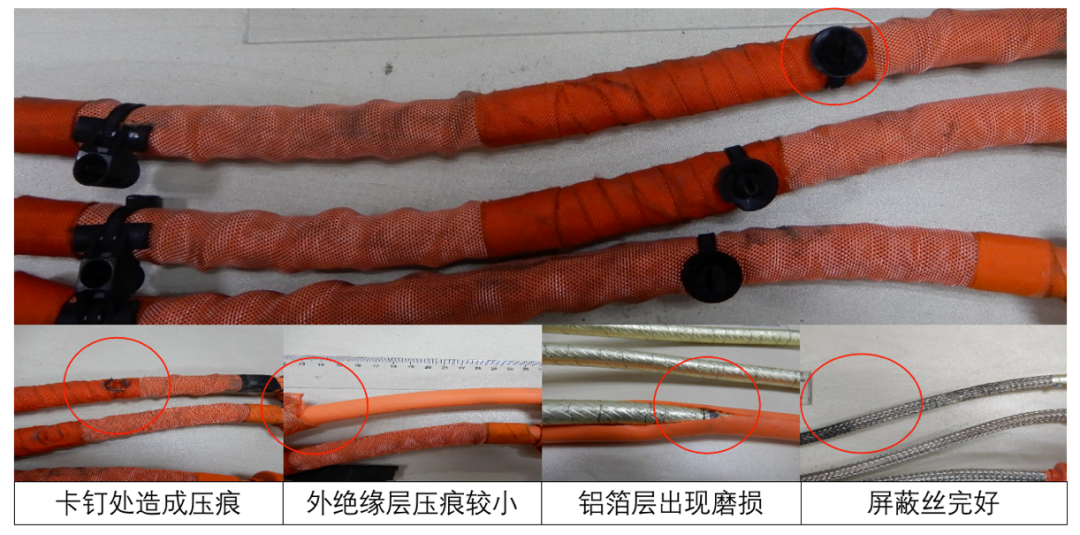

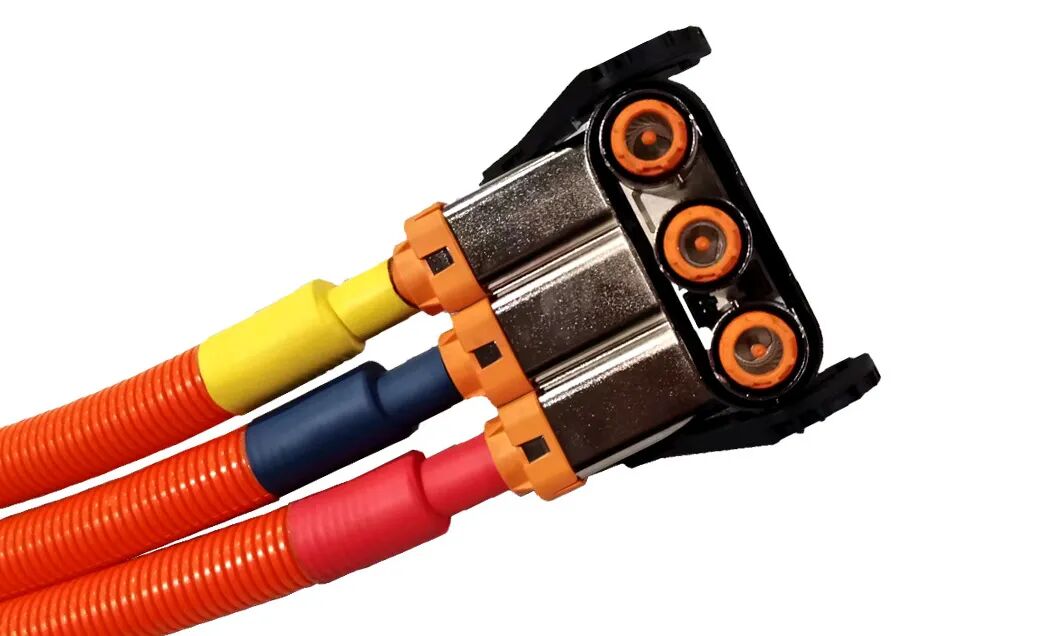

定義：模擬線束在振動、拉伸、插拔等機械應力下的耐久性，如振動測試（GB/T 2423.17）、插拔壽命測試（≥500次）、拉力測試（≥35kg）。

① 振動測試：模擬車輛行駛環境，依據GB/T 2423.17-2008進行隨機振動試驗，確保線束在長期振動下無斷裂或松動。

② 插拔壽命測試：高壓連接器插拔次數≥500次，插拔力≤100N，試驗后需保持電氣性能穩定。

③  拉力測試：拉伸強度需符合GB/T 16897標準，線束在安裝過程中需承受≥35kg的拉力測試，端子位移量≤0.2mm。

目的：防止線束因車輛行駛振動或安裝受力導致斷裂或接觸不良。

作用：提升連接器與端子的可靠性，確保長期使用中電氣性能穩定。

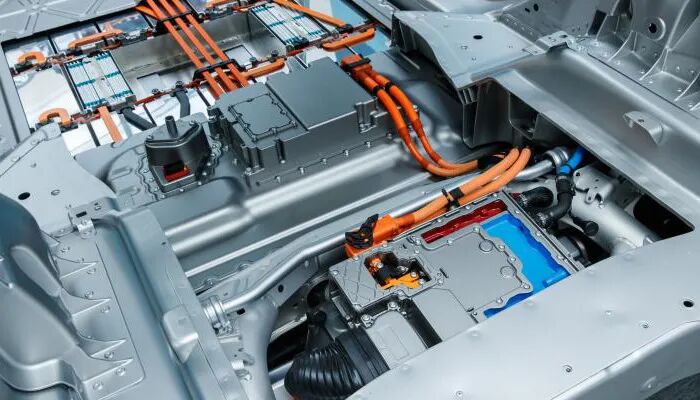

定義：評估線束在極端溫度（-40℃至125℃）、濕度（95%）、鹽霧（48小時）及化學腐蝕（汽油、冷卻液浸泡）下的性能。

① 溫度測試：線束需在-40℃至+125℃范圍內正常工作，并通過溫度沖擊試驗驗證材料耐候性。

② 濕度測試：耐濕性測試要求線束在95%濕度環境中保持IP67防護等級，防止水分侵入導致短路。

③  鹽霧與化學試劑測試：鹽霧試驗（48小時）后，線束外觀無銹蝕且導通率100%。

耐化學試劑測試中，線束需浸漬汽油、柴油10秒后經240小時老化，或冷卻液分次浸漬后經3000小時老化，仍滿足絕緣性能要求。

目的：驗證材料耐候性與防護等級（如IP67），防止環境侵蝕引發短路或腐蝕。

作用：增強線束在復雜工況下的適應性，降低老化風險。

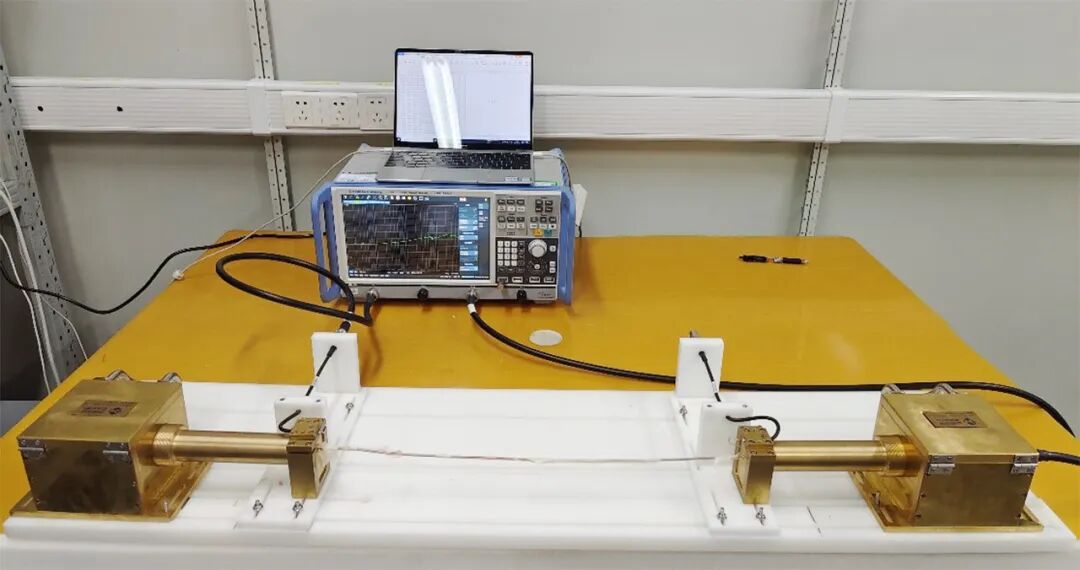

定義：采用三軸法或吸收夾法測量屏蔽衰減，要求屏蔽層覆蓋率≥85%，表面轉移阻抗≤100mΩ/m（頻率范圍150kHz-1GHz）。高壓線束需通過GB/T 18387的電磁輻射限值測試，確保對車載通信系統無干擾。

目的：減少高壓系統產生的電磁輻射對車輛控制信號的干擾。

作用：提升整車電磁兼容性，符合GB/T 18387等標準要求。

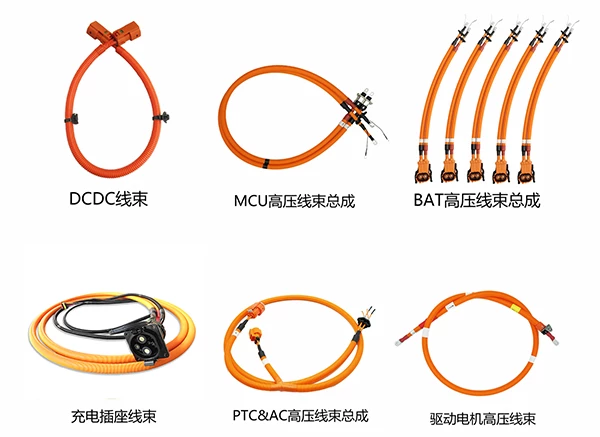

① QC/T 1037-2016：國內首個針對新能源汽車高壓線纜規范，明確額定電壓AC 1000V/DC 1500V及以下線纜的技術要求。要求絕緣電阻≥500MΩ（常態）、耐壓測試電壓8kV（AC 600V/DC 900V）——10kV（AC 900V/DC 1500V），阻燃自熄時間≤30秒。

② GB/T 37133-2025：該標準聚焦高壓大電流線束和連接器，規定振動測試瞬斷時間≤1μs、溫升ΔT≤55K，并引入鹽霧（48小時）與電磁屏蔽效能測試（如三軸法屏蔽衰減測試）。

③ IEC 62153系列：針對國際電磁兼容性（EMC）標準，要求規定表面轉移阻抗、屏蔽衰減等測試方法，通過羅森博格測試系統實現高頻段（≤3GHz）屏蔽效能評估，屏蔽衰減≥85%，表面轉移阻抗≤100mΩ/m，確保高壓線束在復雜電磁環境中的穩定性。

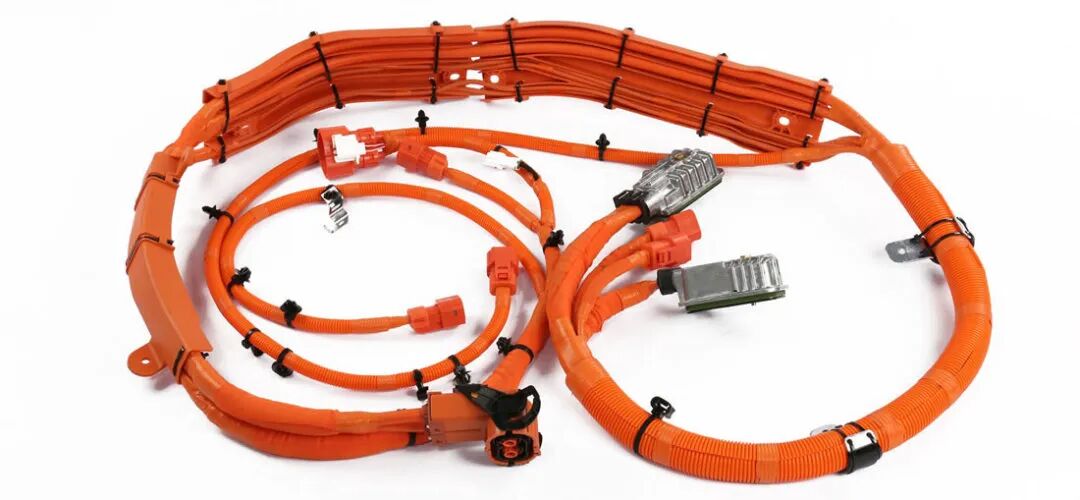

① 接觸電阻≤0.2mΩ，導通率100%（鹽霧試驗后）。

② 線束顏色統一為橙色，耐磨測試往復次數1000-1500次。
