前幾天在 PT 里做手動 ECO：把一只 latch 型 clock gating cell 從 X2 換成 X4。同一個庫、同一個系列、pin 一個不差，就是驅動不同。結果 PT 直接拒絕：
Error: Could not size 'xxx/latch' ('lib/TLATNCA_X2') with 'lib/TLATNCA_X4':
Cells not functionally equivalent. (NED-005)
第一反應是：X2 和 X4 功能還能不一樣？是不是哪個設置把工具帶偏了？
工具沒偏，是我對"功能等價"的理解和它不一樣。
翻 size_cell 的文檔，PT 判功能等價看四樣：輸入 pin 數、輸出 pin 數、邏輯功能，外加 enabled timing arc 的數量、類型和 sense。前三個好理解，第四個平時真不太注意。另外，如果 lib cell 上帶著 Library Compiler 生成的 function_id、mog_func_id、user_function_class 這幾個屬性，兩邊也得一致。
clock gating latch 是典型的復雜時序 cell，LC 經常生成不了標準的 function_id，得靠 user_function_class 標注。不同 drive 的 cell，arc 建模差一點、或者這個屬性標得不一樣，PT 就判"不等價"。功能上確實一樣，但四件套有一條不過，門就是關的。
想確認卡在哪條，兩個命令。get_alternative_lib_cells 返回 PT 認可的等價 cell 列表，和 size_cell 是同一套判定：
get_alternative_lib_cells [get_cells xxx/latch]
列表是空的、或者沒有你要的 X4，就是過不了（實測空列表會帶 NED-002 warning）。再對比兩個 lib cell 的屬性：
get_attribute [get_lib_cells lib/TLATNCA_X2] function_id
get_attribute [get_lib_cells lib/TLATNCA_X2] user_function_class

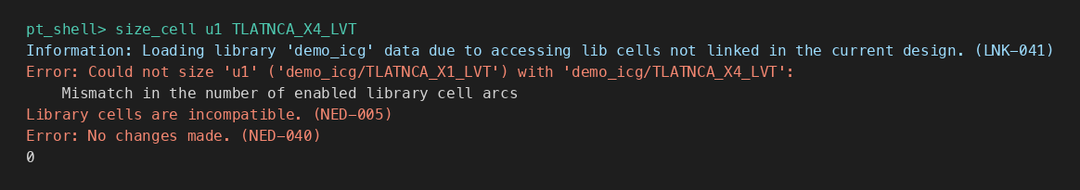

到這兒其實還是紙上談兵。我手里沒有現成的庫能復現，就在跑工具的那臺 Linux 服務器上造了個最小 case：兩個 latch cell，邏輯功能一模一樣，只有 timing arc 集不同，看 PT 到底怎么判。造庫的過程本身也踩了幾個小坑——邊沿弧類型、when 和 sdf_cond 要配對、constraint 表要帶模板變量——不過那是另一個話題。結果復現是復現了，報的文案跟我項目里那句不一樣：
Error: Could not size 'u1' ('demo_icg/TLATNCA_X1_LVT') with 'demo_icg/TLATNCA_X4_LVT':
Mismatch in the number of enabled library cell arcs
Library cells are incompatible. (NED-005)
同一個 NED-005，拒絕理由有好幾種措辭。項目里是 "Cells not functionally equivalent"，復現出來是 "Mismatch in the number of enabled library cell arcs"，還有一種 "Cells must have same connections"。排查的時候先看清手上是哪一種，別拿著 A 的解法去套 B。

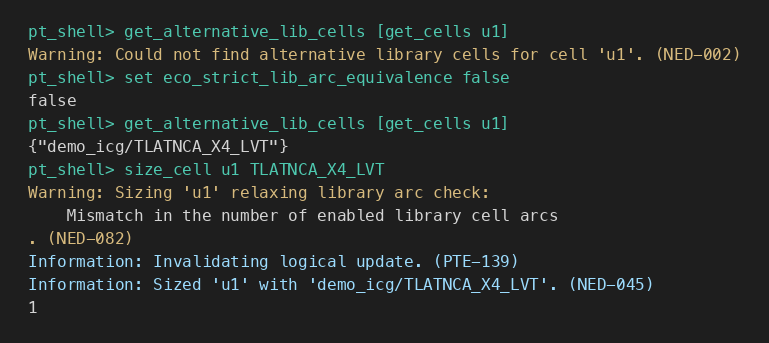

如果只是 arc 集有差異、邏輯功能確實一致，PT 留了個放行的口子：
set eco_strict_lib_arc_equivalence false
這個變量默認 true，卡的就是 arc 的數量、from/to pin、sense、when 條件四項。設成 false 之后，get_alternative_lib_cells 立刻列出 X4，size 也過了，但會給一個 NED-082 warning："Sizing ... relaxing library arc check"。這個 warning 不能當沒看見，放寬掉的那幾條 arc 差異里有沒有關鍵的 setup/hold，得人工核一遍。
但放行變量不是萬能的?？ㄔ?user_function_class 不匹配上，它管不著——它只管 arc。還有一種我實測踩到的：cell 的某個功能輸入 pin 在目標 cell 里一條時序弧都沒有，PT 報 "Cells must have same connections"，這種連 arc 放松都救不回來，PT 認為連接關系本身就不一樣。

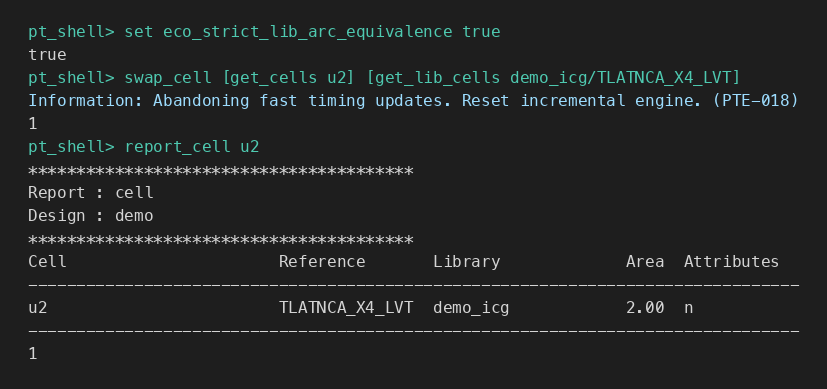

這種情況只能上強制通道 swap_cell：
swap_cell [get_cells xxx/latch] [get_lib_cells lib/TLATNCA_X4]
swap_cell 只查一件事：換出 cell 的每個邊界 pin，在換入 cell 里要有同名 pin，反過來也一樣。功能等價？它不看。arc 變量是 true 還是 false？也不管。文檔里倒是寫了一句"只是換尺寸應該用 size_cell，它更高效"，言下之意：size_cell 管不了的場景，才輪到它。
兩個實測才知道的細節。第一，swap_in 直接寫裸 cell 名會匹配不到（SEL-003），要寫 library/cell 全名，或者干脆 get_lib_cells。第二，swap 成功的瞬間 PT 打印 PTE-018："Abandoning fast timing updates. Reset incremental engine."——文檔說"時序更新開銷更大"不是客氣話，它直接把增量時序引擎重置了，代價實打?qū)崱?/span>
swap 之后有兩條要注意。第一，別顯式跑 link_design——swap 只做了局部 relink，顯式 link 會把 swap 撤銷，PT 不保存 swap 信息。第二，既然繞過了等價檢查，事后必須用 FM 之類的手段把等價性坐實，尤其 clock gating 路徑上的 cell，萬一真不等價就是功能事故，不是 timing 問題。
到這兒以為完了？最大的坑在交接。

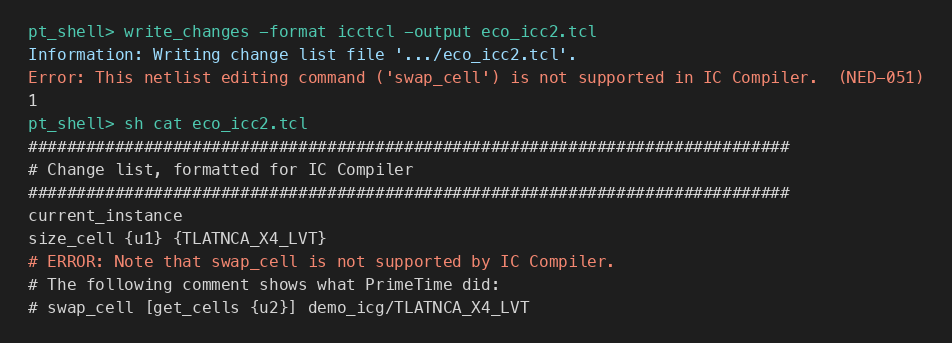

ECO 做完要寫 change list 給實現側。PT 的 write_changes 支持好幾種格式，給 ICC2 用 icctcl：
write_changes -format icctcl -output eco_icc2.tcl
寫的時候 PT 當場報了一條：
Error: This netlist editing command ('swap_cell') is not supported in IC
Compiler. (NED-051)
打開生成的文件一看，size_cell 那條改動好好地寫在腳本里，swap_cell 這條變成了三行注釋：
# ERROR: Note that swap_cell is not supported by IC Compiler.
# The following comment shows what PrimeTime did:
# swap_cell [get_cells {u2}] demo_icg/TLATNCA_X4_LVT
也就是說，PT 其實喊了，但只喊在 write_changes 的 log 里，腳本本身照常生成。要是像平時一樣寫完就扔給 ICC2 source，不看 log 不打開文件，這條改動就神不知鬼不覺地沒了。文檔里其實白紙黑字寫了 swap_cell 不寫入 icctcl 和 dctcl 腳本，但不踩一次，誰注意得到那行字？
所以正確做法是寫兩份：icctcl 給 ICC2 跑其余改動，text 格式留一份核對清單，然后手工把 swap 翻譯成 ICC2 命令補進腳本。ICC2 側對應的是 change_link，真機 help 確認過存在：
change_link xxx/latch TLATNCA_X4
要求和 PT 的 swap_cell 一個標準：port 數量、名字、方向一致即可，不查功能等價——正好語義對應。跑完記得 link 一下讓綁定生效。當然也可以先試 ICC2 自己的 size_cell——ICC2 和 PT 的等價判定是各自獨立的，PT 判不等價不代表 ICC2 也判不過，能過的話用 size_cell 最干凈。還有個細節：PT 寫進 icctcl 腳本的 size_cell 不帶庫前綴，最終綁定到哪個庫由 ICC2 的 link library 設置決定，跑完務必 report_cell 確認 ref 換對了。
最后跑 FM，把 X2 換 X4 的等價性正式坐實，這條 ECO 才算閉環。
回頭看這次排查，印象最深的不是 NED-005 本身，而是"工具的判定"和"我以為的判定"之間的 gap：四件套加 LC 屬性，少一樣都不行；每層檢查都有繞過的口子——arc 差異有 eco_strict_lib_arc_equivalence，屬性差異有 swap_cell——但每繞開一層，驗證責任就往你身上多壓一層，swap_cell 連增量時序引擎都給你重置了。以及交接時那個最不起眼的坑：icctcl 里的 swap_cell 只剩注釋，NED-051 喊是喊了，聽不見就等于沒有。
你在 ECO 流程里還踩過哪些"改動寫了但沒生效"的坑？歡迎評論區聊聊。
