隨著國內CMOS圖像傳感器20多年的發展，消費類產品正進入億級像素賽道。在很多人的觀念里，高像素意味著覆蓋了全部的視覺需求，但實際上圖像傳感器在選型階段的核心標準恰恰不是單純的“像素?cái)?shù)字大小”，而是場景算力、供電容量、帶寬壓力、識別需求、硬件成本這五大維度的綜合匹配，而VGA量化應用的秘密，就藏在這五大維度之中。
像素≠全部，高像素大行其道的當下，VGA的量化應用
01 輕量化識別場景，
分辨率需求存在上限
在掃碼識別、人臉輔檢測、人體感應、環境預覽等應用方面，30萬VGA分辨率足以承接二維碼、人臉輪廓、物體輪廓特征。過高的像素實際是一種負擔，會產生冗余的像素?cái)?shù)據，加重運算負擔。
02 穿戴/便攜設備電池瓶頸，
低功耗是第一優先級
兒童手表、超薄手機副攝、手持掃碼設備普遍搭載小型鋰電池，容量多在200-1000mAH。億級像素傳感器高時鐘頻率、大陣列ADC會帶來巨大功耗，導致待機時間大幅縮短。而30萬像素天然具備低功耗基底，配合專用電路優化，可實現毫秒級喚醒、間歇式成像，設備續航直接翻倍。
03 帶寬與主控算力適配，
降低整機硬件門檻
高像素圖像數據流會占用大量MIPI帶寬，需要大容量緩存，直接提升整機BOM成本；30萬像素輸出數據量低，可兼容中低端低成本MCU、入門級穿戴芯片，無需額外擴容存儲與傳輸電路，完美適配平價兒童手表、掃碼終端、入門智能手機副攝方案。
04 小型化結構適配，
釋放設備內部空間
30萬像素圖像傳感器芯片尺寸緊湊，攝像頭模組體積更小，在內部空間極其有限的條件下，依舊可以靈活布局，給其它部件預留更多安裝位置。
比亞迪半導體全新一代VGA像素圖像傳感器——BF20A3
簡言之：億級像素服務“高清拍攝記錄”，30萬像素服務“輕量化智能感應”。而在這一像素級市場上，比亞迪半導體擁有超20多年的研發歷史，曾創下年出貨1億顆記錄，與全球多家知名企業共同合作。歷經20多年沉淀，比亞迪半導體在今年正式推出全新一代自研30萬像素CMOS圖像傳感器BF20A3，適配手機、兒童智能手表、便攜式掃碼設備等多場景應用。該產品采用Rolling Shutter模式和先進的制程工藝，搭載比亞迪半導體自研低功耗高性能時鐘技術、低功耗低噪聲ADC技術，讓功耗更低、續航更長、性價比更高！
技術詳解——低功耗高性能時鐘技術
該技術采用優化型時鐘振蕩與驅動架構，大幅降低時鐘信號抖動，避免時序偏移導致的畫面噪點、橫紋、成像失真等問題，顯著提升芯片弱光成像純凈度與穩定性，保障整機成像品質。在功耗控制層面，采用動態智能功耗管理機制，通過精簡冗余時序、減少時鐘無效電平翻轉，降低常態動態功耗；同時支持分時電路關斷，在非工作、非采樣空閑時段自動關閉部分時鐘電路與閑置模塊，杜絕空載能耗。該技術實現了高精度時序性能與超低功耗的兼顧，有效降低設備能耗與散熱壓力，有效解決傳統圖像傳感器時序抖動大、無效功耗高的痛點。
技術詳解——低功耗低噪聲ADC技術
圖像傳感器輸出的模擬像素電壓需要經過模數轉換（ADC）變?yōu)閿?shù)字信號。片上集成ADC是降低系統功耗和尺寸的關鍵。傳統的ADC面臨著2大矛盾：極低的輸入噪聲和極低的功耗預算。極低的輸入噪聲要求大電容、大跨導、大晶體管面積，而極低的功耗預算剛好又限制電流、電容切換速率和芯片熱負載，兩者在物理上無法同時達到極致。BF20A3搭載的自研低功耗低噪聲ADC技術通過架構創新、工藝創新和數字校準等技術，將產品盡可能往低功耗方向移動。
核心規格與產品亮點

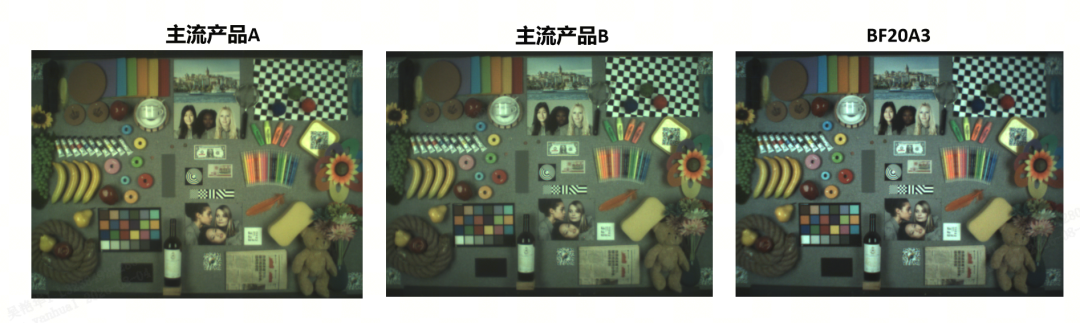

產品成像效果對比

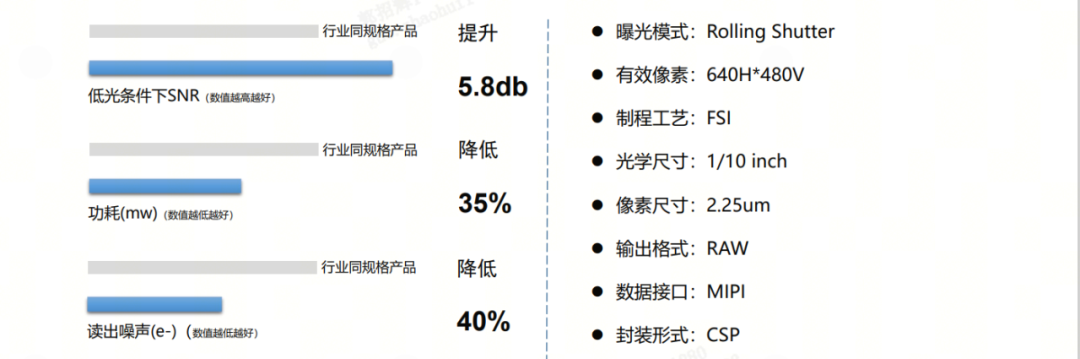

得益于以上兩大技術加持，比亞迪半導體BF20A3在行業同規格產品中SNR提升5.8db、功耗降低35%、噪聲降低40%。滿足性能要求同時，大幅減少設備能耗，延長續航和降低散熱壓力。對方案商、整機廠商而言，一款高適配、低成本、低功耗30萬圖像傳感器，是平衡產品功能與市場定價的最優選擇。
