壓力傳感器是一種能夠把壓力信號轉換為可測量電信號的器件。按照工作原理不同，壓力傳感器可分為壓阻式、壓電式、應變式、電容式、諧振式、電磁式、光纖式等類型。其中，壓阻式壓力傳感器憑借結構簡單、成本低、靈敏度高和響應速度快等優勢，成為當前的研究熱點。隨著工業制造不斷向極端工況延伸，微壓、高壓、高溫等特殊場景對壓力傳感器的精度、環境適應性與長期穩定性提出了更高要求。
據麥姆斯咨詢報道，針對該領域研究，中國科學院上海微系統與信息技術研究所馮飛研究員團隊在《微納電子技術》期刊上發表了題為“壓阻式壓力傳感器研究進展”的綜述文章，系統梳理了壓阻式壓力傳感器的工作原理與器件結構，剖析了敏感元件設計制造以及信號補償?shù)群诵年P(guān)鍵技術，重點梳理了微壓、高壓、高靜壓下微差壓及高溫等極端環境下壓阻式壓力傳感器的研究進展、應用需求與技術挑戰，并對該領域未來發展趨勢進行了展望。
壓阻式壓力傳感器基本原理與結構
壓阻式壓力傳感器主要基于半導體材料的壓阻效應工作。當外部壓力作用于壓敏薄膜時，薄膜發生形變，位于薄膜應力集中區域的壓敏電阻阻值隨之變化，從而打破惠斯通電橋的平衡，進而輸出與壓力相關的電信號。壓阻式壓力敏感元件通常以單晶硅為基礎材料，由壓敏薄膜、硅杯、襯底和壓敏電阻等部分組成。完整的壓阻式壓力傳感器一般還包括封裝金屬殼體和信號處理電路。其中，壓力敏感元件是決定傳感器量程、靈敏度、線性度、抗過載能力和長期穩定性的核心部件。

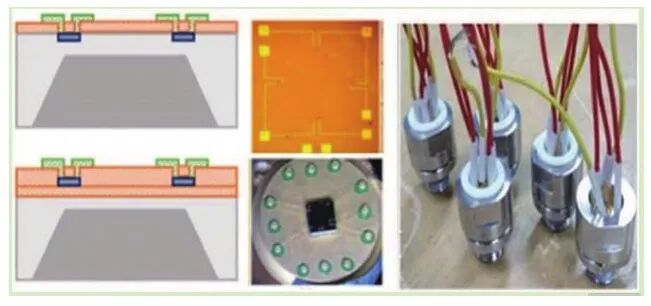

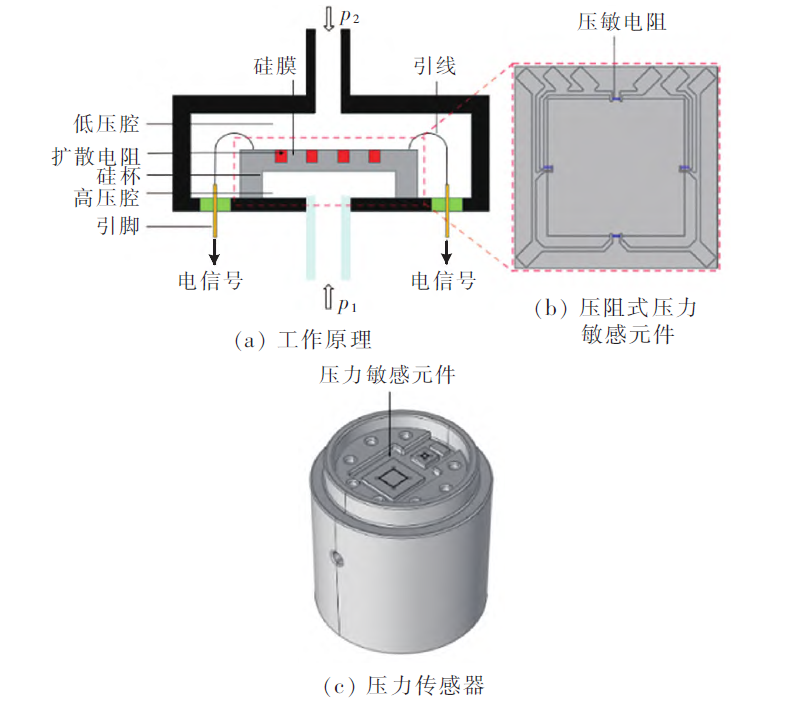

圖1 中國科學院上海微系統與信息技術研究所研制的壓阻式壓力傳感器
壓阻式壓力傳感器關鍵技術
隨著MEMS工藝的發展，壓阻式壓力傳感器的制造精度和性能進一步提升，其性能主要取決于壓力敏感元件的設計制造水平與信號補償精度。
（1）敏感元件的設計制造
壓阻式壓力敏感元件制造中面臨三個關鍵問題：壓敏電阻形狀優化、壓敏薄膜厚度控制以及壓力敏感元件結構優化。在壓敏電阻設計方面，傳統長條形電阻兩端可能存在應力分布不均勻的問題，進而引起非線性輸出，為了提高器件靈敏度和線性度，可以采用折線形等電阻結構，并將壓敏電阻布置在薄膜應力較為集中的區域。壓敏薄膜厚度則直接影響傳感器的量程、靈敏度和抗過載能力，目前主要有無自停止層直接腐蝕、基于絕緣體上硅（SOI）埋氧層的自停止腐蝕以及薄膜下體硅三類制造方法。在結構優化方面，單純減小壓敏薄膜厚度雖然能夠提高靈敏度，卻會降低器件的線性度和承壓能力，因此，可以通過在平整硅膜上設計梁、島等結構形成應力集中區域，在靈敏度、剛度和抗過載能力之間取得平衡。

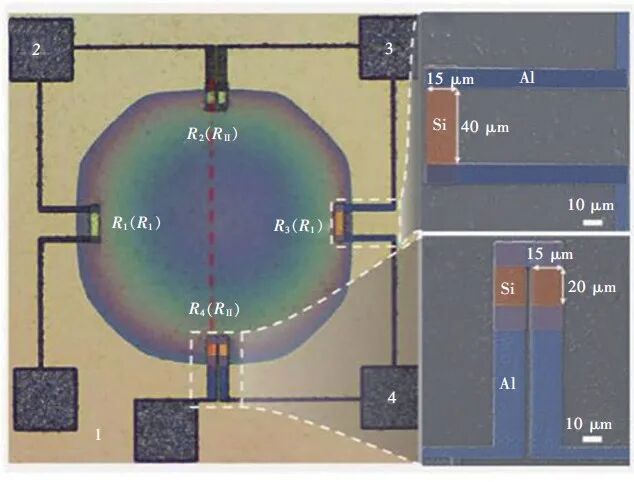

圖2 一種壓敏電阻的形狀及分布位置優化結構

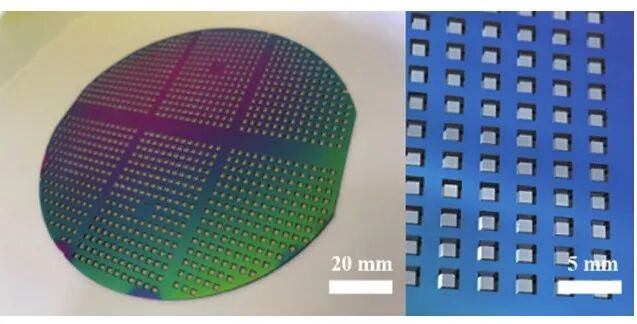

圖3 采用無自停止層的濕法腐蝕工藝制造的壓敏薄膜

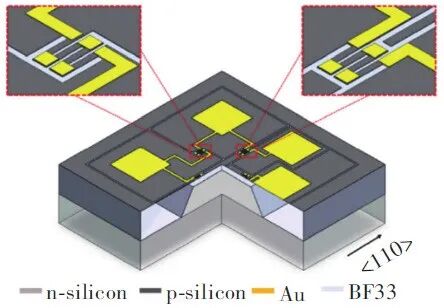

圖4 基于SOI埋氧層的自停止腐蝕工藝制造的壓阻式壓力敏感元件
圖5 基于薄膜下體硅工藝制造的壓阻式壓力敏感元件

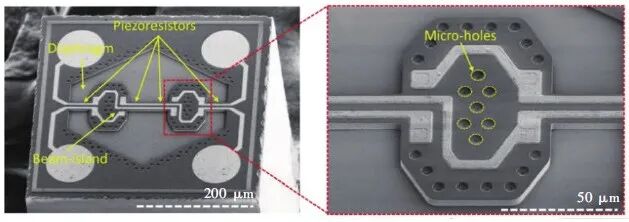

圖6 一種梁膜雙島復合結構的壓力敏感元件
（2）補償技術
在信號補償與校準方面，由于電橋橋臂電阻特性不完全一致以及壓敏電阻對溫度高度敏感，傳感器往往會產生零點誤差及溫度漂移。目前，壓阻式壓力傳感器主要采用硬件補償和軟件補償兩類方案。硬件補償包括橋內補償、橋外補償和雙敏感器件補償?shù)?。隨著計算能力提高，軟件和數字補償技術逐漸受到重視。這類方法可對傳感器輸出信號進行數字化處理和數值分析，通過標定模型或算法完成溫度補償，減少?gòu)?fù)雜的硬件調試過程，例如基于BP神經網絡算法的高精度數字化補償。通過軟硬件協同優化，傳感器在復雜溫度環境下的測量精度得到了顯著增強。
極端環境壓阻式壓力傳感器
與普通壓阻式壓力傳感器不同的是，由于近年來工業制造技術的不斷發展，微壓、高壓、高靜壓下微差壓、高溫等極端工況下的壓阻式壓力傳感器需求日益凸顯。提前在這些細分領域布局研發的機構與企業，可憑借專屬技術積累與定制化解決方案，滿足極端場景的特殊測量要求，在趨于飽和的傳統壓力傳感器市場中實現差異化突圍。
（1）壓阻式微壓壓力傳感器
壓阻式微壓傳感器的量程通常覆蓋5 ~ 100 kPa，可滿足血壓、呼吸、輸液壓力、顱內壓力、工業流體管道、飛行器氣壓和高度以及消費電子氣壓計等場景測量需求。由于檢測壓力較小，微壓傳感器對壓敏薄膜厚度和一致性的要求非常高。以量程100 kPa、壓敏薄膜邊長1 mm的器件為例，其薄膜厚度通常需要控制在15 μm左右。目前，壓阻式微壓壓力傳感器已經實現商業化，例如All sensors DLHR-F50D、杜威智能DWSCD等產品，可實現± 100 ~ 125 Pa的微差壓測量，綜合精度最高可達± 0.25%FS。

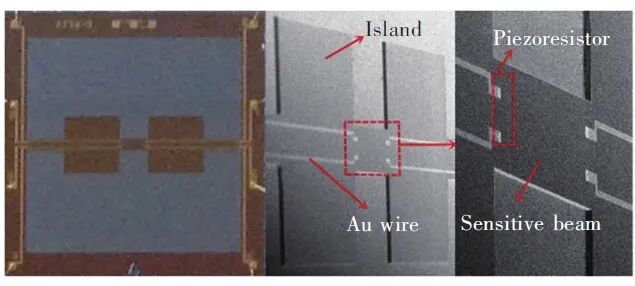

圖7 一種壓阻式微壓壓力敏感元件
（2）壓阻式高壓壓力傳感器
壓阻式高壓壓力傳感器主要用于大量程壓力測量，量程可達到70 MPa甚至更高，應用覆蓋工業高壓流體控制、汽車制動系統、深海探測等領域。與微壓傳感器不同，高壓壓力傳感器通常需要通過增加薄膜厚度提高承壓能力，但為了維持薄板結構，壓敏薄膜面積也需要相應增加。這會減少單片晶圓能夠制造的芯片數量，推高器件成本。通過優化壓敏電阻布局、采用高楊氏模量的碳化硅材料，以及運用玻璃微熔和回流焊等先進封裝技術，可有效提升壓力傳感器的線性度、可靠性與環境適應性。目前，壓阻式高壓壓力傳感器同樣已經商業化。例如Keller 7LHP、麥克傳感MPM281產品量程分別達到200 MPa和100 MPa，綜合精度分別為± 0.5%FS和± 0.72%FS，長期穩定性分別為0.25%FS/年和0.1%FS/年。

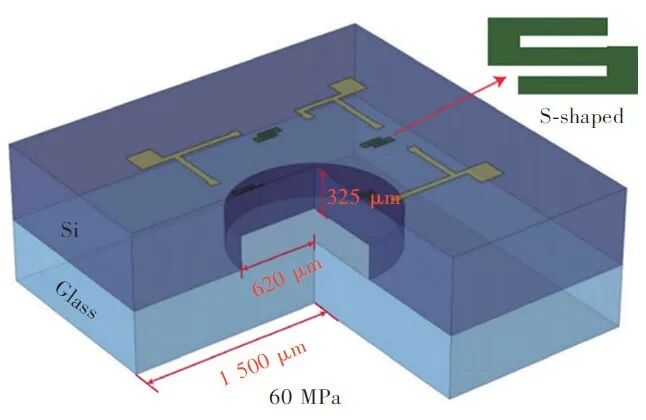

圖8 一種壓阻式高壓壓力敏感元件
（3）高靜壓下的壓阻式微差壓壓力傳感器
在高靜壓下的微差壓測量場景中，低壓端與高壓端均承受巨大壓力，高靜壓極易導致敏感元件形變并引發零點漂移。為獲得準確測量結果，當前主要方案是將靜壓、差壓和溫度敏感元件集成于多參數傳感器中，利用實時采集的靜壓和溫度數據對差壓信號進行補償，再配合膜盒、法蘭、導壓管和顯示表頭等部件構成多參數壓力變送器。目前，國外多參數壓力變送器技術相對成熟，例如霍尼韋爾SW800、橫河川儀EJX910A/930A多參數壓力變送器的差壓測量精度分別可達到± 0.0375%和± 0.04%，最大差壓量程分別為1.25 ~ 500 kPa和2.5 ~ 500 kPa。相比之下，國內相關產品在精度、溫度范圍及長期穩定性上仍存在一定差距，相關企業和研究機構正在開展聯合攻關。
（4）壓阻式高溫壓力傳感器
在極端高溫環境下（例如石油井下、航空發動機燃燒室等），傳統硅基壓力傳感器易出現漏電及熱零點漂移問題。SOI材料可利用埋氧層的電氣絕緣特性，將器件工作溫度提升至約200℃。碳化硅（SiC）作為寬禁帶半導體，在高溫下具有較為穩定的電學和機械性能，可用于溫度更高、環境更加惡劣的壓力測量。高溫壓力傳感器不僅需要滿足工作溫度指標，還要綜合解決材料熱膨脹、溫度漂移、封裝失效、化學腐蝕、長期老化和機械耐久性等問題。這些相互關聯的材料、工藝和封裝難題，是高溫壓力傳感器實現規?；a(chǎn)業應用所面臨的主要挑戰。目前，已經商業化的部分產品，例如Kistler 6025B、中星測控MCS19壓阻式高溫壓力傳感器的最高工作溫度分別達到700℃和175℃，量程分別為10 MPa和50 MPa。
圖9 一種壓阻式高溫壓力傳感器
研究總結
綜上所述，隨著敏感元件設計、MEMS制造、封裝和測試技術不斷進步，壓阻式壓力傳感器的測量范圍將持續拓寬，測量精度、可靠性和性價比也將進一步提升，從而滿足更多極端環境下的壓力監測需求。
未來，壓阻式壓力傳感器將重點向低功耗智能化、多功能集成化和低成本標準化方向發展。通過與微處理器及信號處理電路集成，傳感器可實現自動補償、通信、自診斷、邏輯判斷和低功耗待機等功能，成為傳感網絡中的智能感知節點；通過與溫度、濕度和慣性傳感器集成，可在同一測量點提供更多維度的數據；與此同時，設計、制造、封裝和測試標準的逐步完善，也將為降低成本和擴大應用規模創造條件。
論文信息：
DOI: 10.13250/j.cnki.wndz.26080103
