單板外形能裝進機殼，不代表它能直接通過印刷、貼片和回流設備。器件貼近板邊、異形輪廓或缺少穩定基準時，工藝邊是在補齊傳送、夾持、Mark識別和分板所需的機械條件。
板框已經按結構尺寸畫好，器件也全部放得下，送到貼片廠卻被要求四周或兩側再加一圈“沒電路的板”?？雌饋?lái)面積變大、單片成本上升，很多人會把它當成制造端的保守要求。真正的判斷是：能裝進產品的功能板，不一定能被生產設備穩定抓住。
當長邊沒有連續傳送區域、器件伸到導軌范圍、板形不規則，或基準點無處安放時，工藝邊提供的是可重復的機械坐標。先把導軌方向、夾持范圍、Mark、分板方式和器件外伸畫清楚，才能判斷該不該加、加在哪一側，而不是套一個固定寬度。
錫膏印刷機、貼片機和回流爐需要把板子送到確定位置。傳送鏈或?qū)к壨ǔＱ貎蓷l邊支撐板子，夾持區還要避免碰到元器件、焊點和突出的連接器。若功能板的邊緣被器件占滿，設備就沒有連續、平整、強度足夠的受力面。
工藝邊把這段機械功能移到產品輪廓之外：進入設備時由它承受傳送和定位，貼裝完成后再通過V割、銑槽或郵票孔分離。它不參與最終電氣功能，卻直接影響印刷對位、貼裝穩定和板件碰撞風險。

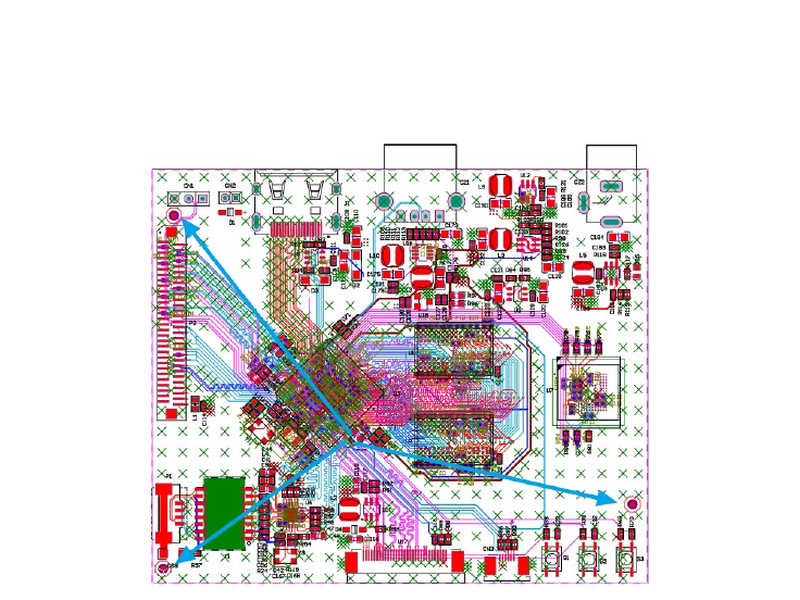

圖1 整板Mark點為貼裝建立穩定坐標基準
工藝邊是否有價值，要看它解決了哪一個設備接觸條件。
圓弧、缺口、窄頸和局部凸出的板框，在機械加工上未必困難，但在連續傳送時可能沒有穩定的平行邊。設備每次接觸的位置不同，板子就會出現偏轉、翹起或卡滯。即使偶爾能通過，也不等于批量節拍和位置重復性可接受。

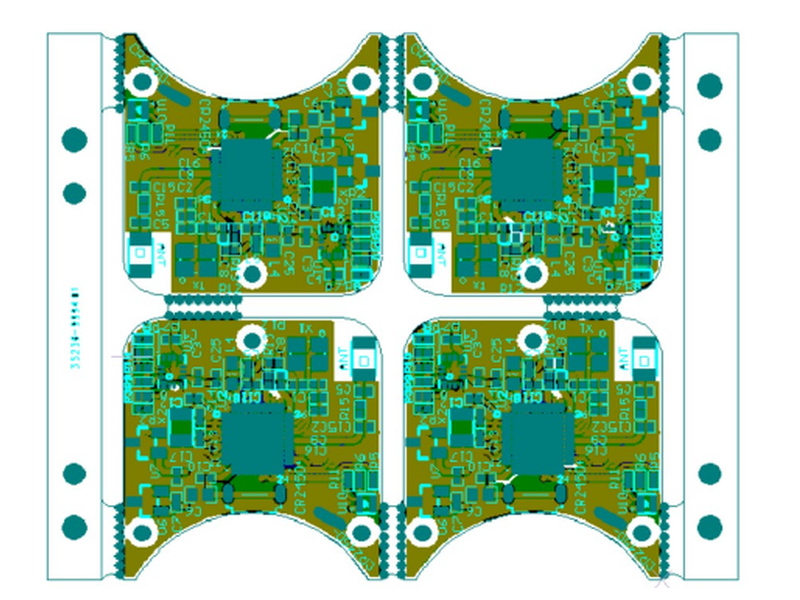

圖2 異形板借助輔助邊形成規則傳送與定位邊界
這時可以用工藝邊把外輪廓臨時補成規則矩形，再用連接筋把功能板固定在拼板中。連接筋的位置還要避開脆弱器件、板邊天線、連接器受力區和分板后不允許殘留毛刺的位置。
·先看輪廓：是否存在連續、平行、可承力的傳送邊。
·再看器件：任何高度和外伸都不能進入設備夾持范圍。
·最后看分板：連接位置不能把應力帶到敏感器件附近。
貼片機識別Mark點，是為了把設計坐標換算到實際板面?；鶞?zhǔn)點如果靠近不規則邊緣、被銅色背景或絲印干擾，或者在拼板上分布過于集中，識別精度和旋轉修正能力都會受影響。工藝邊常用來提供干凈、穩定、成對分布的視覺區域。
但Mark不是“放到邊上就行”。應確認是拼板級還是單板級基準、相機需要的開窗與凈空、不同面是否都要識別，以及板廠和貼片線對位置、數量的具體要求。資料中的經驗尺寸只能用于發現問題，最終數值必須回到目標產線確認。

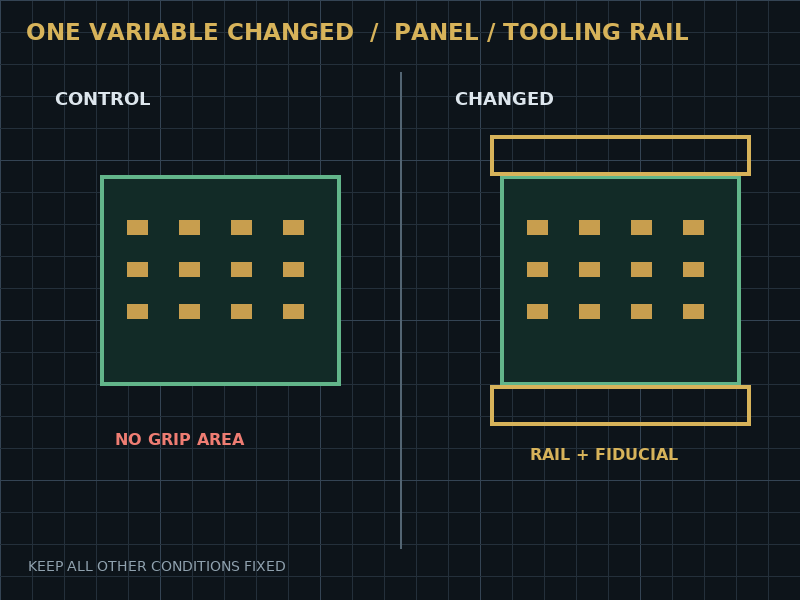

圖3 增加工藝邊前后的傳送與定位邊界對照
審核時復制一份拼板，只刪除工藝邊，不改任何器件。沿計劃傳送方向檢查：還有沒有兩條連續受力邊？最外側器件會不會碰導軌？鋼網印刷時有沒有穩定支撐？Mark和定位孔是否仍落在可識別區域？若其中一項立刻失效，工藝邊就不是裝飾。

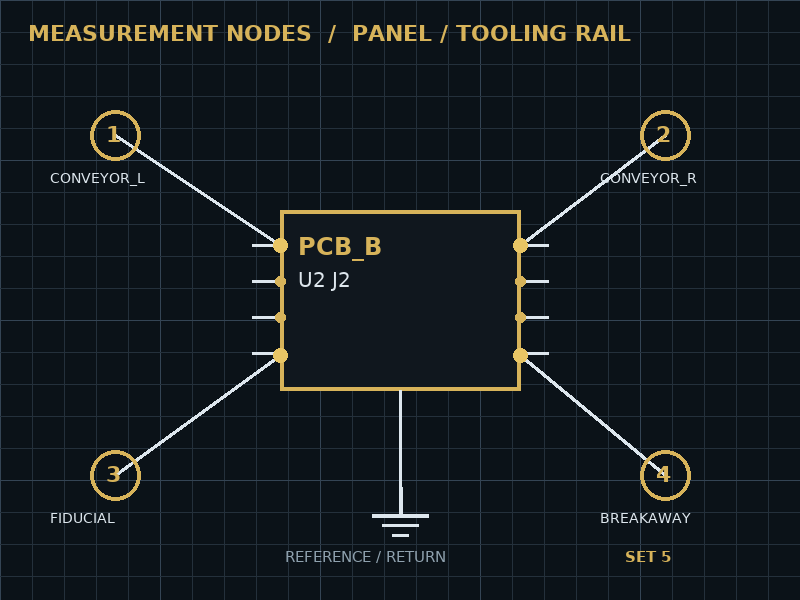

圖4 刪除工藝邊后的四個裝配檢查節點
若刪除后所有條件仍成立，才有理由繼續壓縮?？梢灾槐Ａ魞蓷l傳送邊，也可以調整拼板方向、旋轉單元或移動連接筋。目標不是讓工藝邊越寬越好，而是用最小代價滿足明確的裝配動作。
1.畫傳送方向不要默認板子的長邊一定是傳送邊。
2.標夾持禁區把最高、最外伸的器件一起帶入檢查。
3.向產線確認用實際設備能力鎖定寬度、Mark和定位規則。
別把工藝參數寫成永久常數
工藝邊寬度、板邊禁布、Mark凈空和分板結構，都會隨板厚、拼板尺寸、設備和供應商能力變化。把一次項目的數值寫進所有封裝模板，下一塊板很可能過度設計，或者仍然不夠。更穩妥的做法是保留“待制造確認”的規則項。
評審記錄也應說明原因：哪一條邊用于傳送，哪一個位置用于定位，哪一組連接筋控制分板。這樣板廠提出修改時，設計者能判斷它是在補工藝條件，還是誤傷了結構、電氣或天線邊界。
判斷邊界
小批手工焊接、無需機器傳送的樣板，可能不需要完整工藝邊；但只要進入鋼網印刷、自動貼片或連續回流，機械基準就應納入設計輸入。
審核拼板時先問一句：這塊板從哪兩條邊被設備帶進去？如果圖紙上找不到穩定答案，就該先補生產邊界，再談省下多少板材。
工藝邊不是功能板的“多余外圈”，而是產品輪廓與裝配設備之間的轉接結構。它承擔的傳送、夾持、視覺定位和分板任務，最終都能落到一條具體機械路徑上。
真正可省的不是所有工藝邊，而是沒有明確任務的面積。把導軌、Mark、定位孔、連接筋和分板應力一起畫出來，工藝邊該留多少會比套經驗值更清楚。
