在一本有點年代感的電子書籍上看到這樣一個電路，通過兩個變壓器，將220V工頻電壓轉化為110V：
為什么需要110V？
因為使用國外比如日本的電子產品時，有時候其配套的110V電源適配器不能在國內使用。
這個電路我沒有實際用過，僅從理論上分析討論一下。
一、電路核心原理
變壓器的繞組匝數和工作電壓呈正比，利用這個特性，搭配特定比例的變壓器反向串聯，實現電壓的轉換。
我們?nèi)粘Ｊ褂玫男⌒碗娫醋儔浩鳎跫壚@組均適配家用220V市電，次級根據匝數繞制不同，輸出對應的低壓交流電。
只要選取兩個次級輸出電壓為2:1比例的變壓器，通過次級繞組對接的特殊接法，就能實現反向升壓，從220V市電中感應出110V交流電壓。
常見可用的搭配方式非常靈活，6V與12V組合、9V與18V組合都是標準的2:1配比。
二、電路接線方式

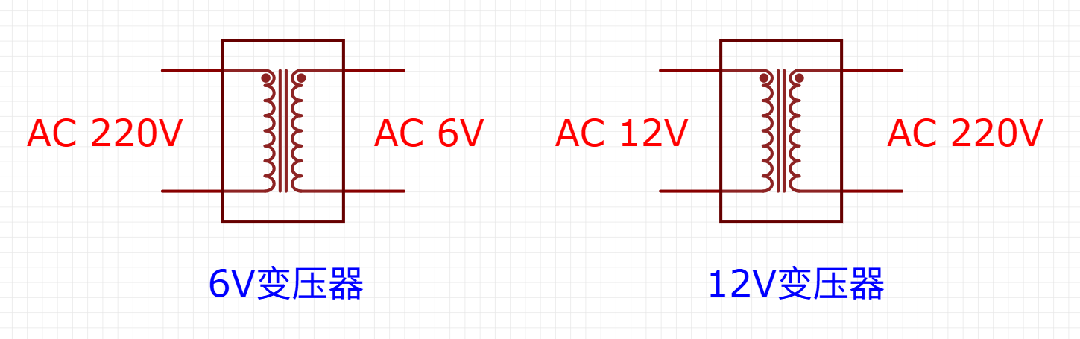

以兩個功率10W左右的工頻電源變壓器為例，分別為6V變壓器和12V變壓器，電壓配比為2:1。

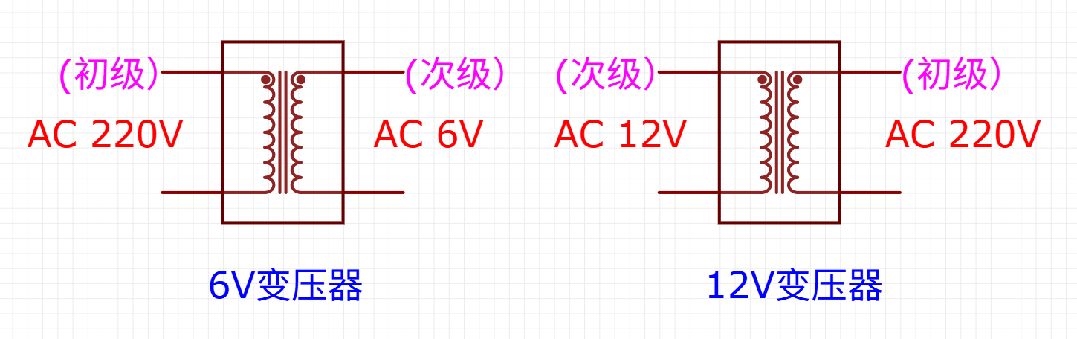

普通工頻變壓器分為初級和次級兩組繞組，初級繞組用于接入220V市電，次級為低壓輸出端，交流繞組無需區分正負極、零火線（但需注意火線危險）。

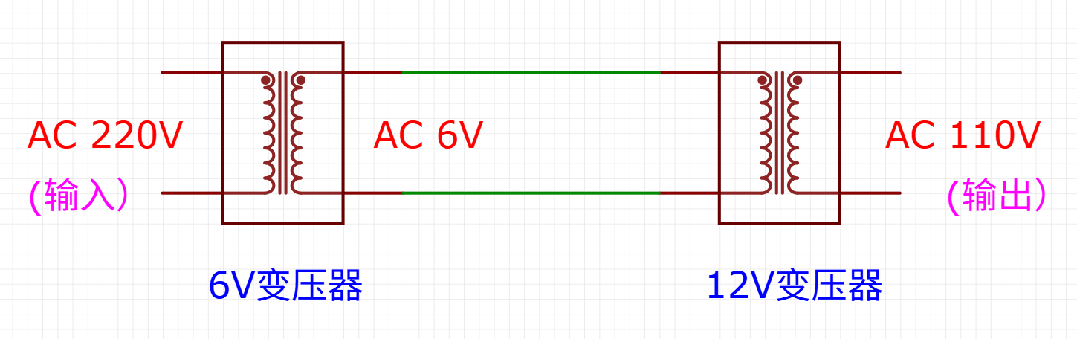

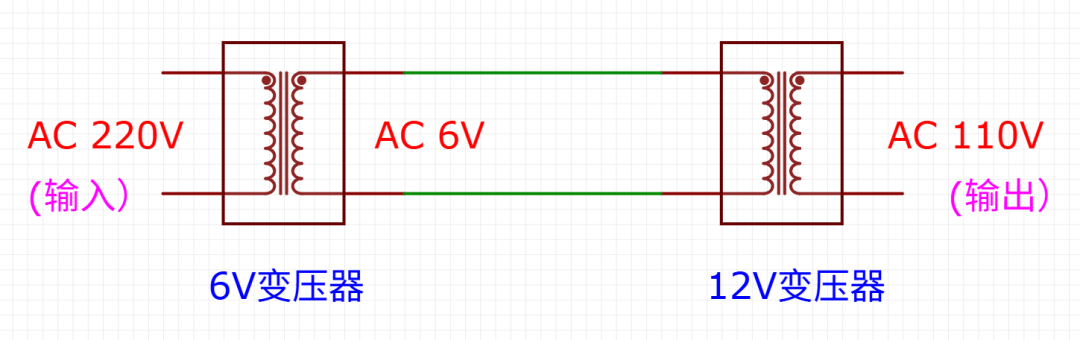

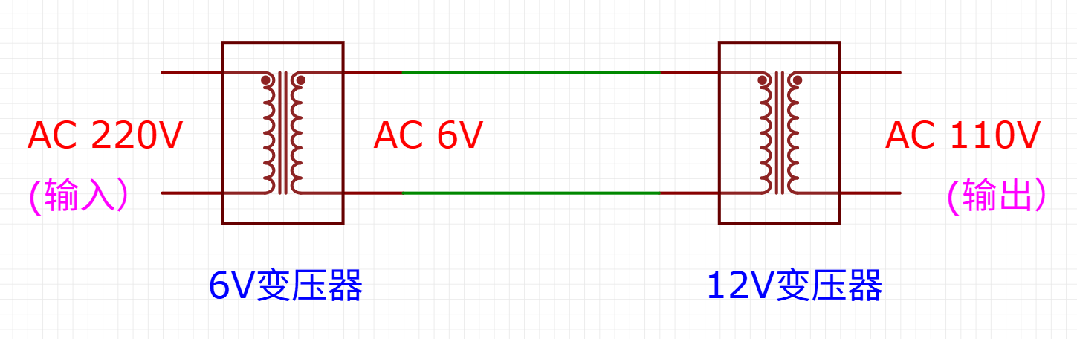

接線時，6V變壓器的初級繞組接入家用220V市電，作為整套電路的供電輸入端。6V變壓器的低壓次級端，直接對接連接12V變壓器的次級輸出端。
12V變壓器空置的初級繞組引腳，就是整套電路的最終輸出端，輸出110V交流電壓。
9V與18V的變壓器組合接法完全一致，僅更換對應電壓的設備即可，原理和接線邏輯完全通用。
三、電路工作邏輯解析
當6V變壓器初級通入220V市電時，設備會按照自身匝數比例完成降壓輸出，它的初級與次級電壓比值固定為220:6。對應的12V變壓器變壓比為220:12，繞組匝數比例剛好是前者的兩倍。
兩組滿足2:1比例的次級繞組對接后，會形成特殊的反向升壓回路。220V市電經由固定匝數比完成電磁感應轉換，最終會在12V變壓器的初級繞組上，感應出110V交流電壓。
能量路徑：
220V → 6V變壓器降壓 → 6V次級輸出 → 驅動12V變壓器次級（作為初級） → 12V變壓器升壓 → 輸出約110V。
四、注意事項
該案例中，設備整體依托10W小功率變壓器制作，僅可帶動小型燈具、小型電路板等輕負載設備，嚴禁連接大功率電器，防止變壓器過熱燒毀。
本電路空載理論值為110V，實際帶載可能會有欠壓、輸出功率偏低等現象。
輸出110V交流電有觸電風險，本文僅作理論分析與討論。
