不同于徑向電機相對固定的“定子包裹轉子”或者“轉子包裹定子”圓筒形結構，軸向磁通電機的性能高度依賴空間拓撲布局。從基礎的單盤、雙盤結構，到進階的多盤疊堆、無軛分段定子設計，每一種布局都對應著明確的性能側重與工程取舍，不存在絕對的“最優結構”，只有最適配場景的結構方案。本文將系統拆解SSSR、DSSR、DRSS、多盤疊堆四大主流拓撲，詳解無軛/分段定子的創新邏輯，并結合實測數據與行業案例，深度剖析各類結構在效率、散熱、成本、制造難度上的權衡關系。

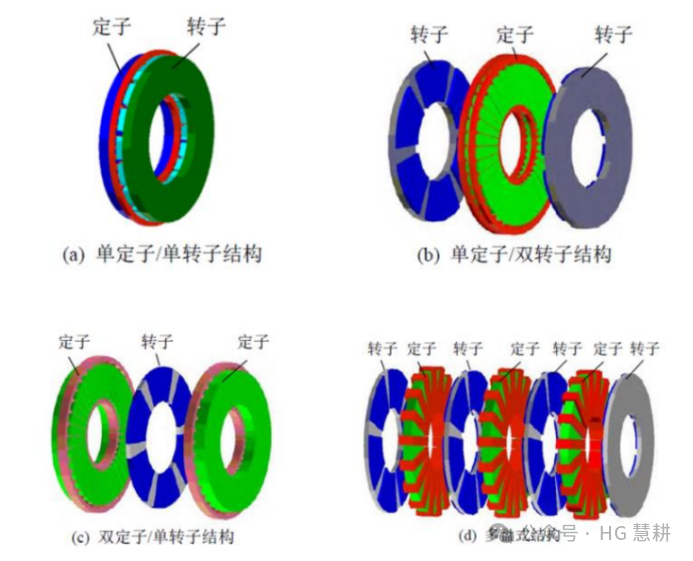

軸向磁通電機的基礎空間布局，由定子（Stator）、轉子（Rotor）的數量與相對位置決定，行業主流分為SSSR（單定子單轉子Single Stator Single Rotor, 亦稱Axial Flux Single-sided）、DSSR（雙定子單轉子Double Stator Single Rotor）、DRSS（雙轉子單定子Single Stator Double Rotor）三類基礎結構，在此之上延伸出多盤疊堆（MSMR Multi-Stator Multi-Rotor）結構。不同拓撲的氣隙數量、軸向受力、磁路損耗、散熱條件截然不同，直接決定電機的基礎性能底色與應用邊界。

SSSR是結構最簡單、軸向尺寸最緊湊的軸向磁通拓撲，整體采用“單層定子+單層轉子”的單面氣隙結構，磁通從轉子永磁體出發，沿軸向穿過氣隙、定子鐵芯，最終通過機殼形成閉合磁路，結構形態極致扁平化。

核心優勢：結構極簡、零件數量最少、裝配工藝最簡單，無復雜對位需求，量產成本低，軸向長度可壓縮至極致，適配超薄安裝場景。同時單面氣隙的磁路路徑短，低速輕載下銅損控制優異，輕載效率表現穩定。

核心缺陷：單側磁路會產生嚴重的不平衡軸向磁拉力，定子與轉子之間存在持續的單向吸力，高速工況下極易引發轉子偏心、結構微變形，進而放大振動噪聲，長期運行會加速軸承磨損，降低整機使用壽命。相關實測數據顯示，同等功率規格下，SSSR結構的軸向不平衡力可達額定推力的30%以上，高速運行時振動幅值比對稱結構高20%~40%。

適配場景：低功率、低轉速、靜態負載為主的設備，包括小型伺服電機、家用風機、輕型便攜園林機械等對成本敏感、對高速穩定性要求不高的場景。

DSSR采用“左右雙定子、中間夾轉子”的三明治結構，單轉子盤雙面粘貼永磁體，與兩側定子分別形成獨立氣隙，屬于雙氣隙對稱拓撲。這種結構徹底改寫了SSSR的受力缺陷，是工業領域可靠性要求較高場景的主流選擇。

核心優勢：雙側定子產生的軸向磁拉力完全抵消，軸向受力絕對平衡，從根源消除轉子偏心與振動問題，高速運行穩定性大幅提升。同時兩側定子完全暴露，散熱接觸面積大，定子繞組發熱可快速通過兩側機殼傳導擴散，散熱條件優異，適合長時間連續工作。此外，轉子永磁體可采用表貼式或內嵌式安裝，內嵌式結構能有效保護磁鋼，避免高速離心力沖擊與環境腐蝕。

核心缺陷：雙定子結構大幅增加鐵芯、繞組耗材，材料成本高于SSSR；雙側定子繞組需同步布線、對位，裝配精度要求提升，生產工序更復雜；轉子懸空在雙定子之間，軸向間隙控制難度高，對加工公差與裝配工藝要求嚴格。

適配場景：工業連續運轉設備、中功率伺服系統、輕型車載電驅等對穩定性、散熱性要求高，可接受中等成本的場景。

DRSS結構，采用“中間單定子、左右雙轉子”的對稱布局，也是雙氣隙拓撲，與DSSR互為互補結構，目前高端車載、航空電機多基于此結構迭代優化，知名的YASA無軛電機便屬于衍生DRSS拓撲。

核心優勢：雙轉子對稱結構同樣可實現軸向力完全平衡，振動噪聲極低。核心亮點在于磁路利用率最大化，單定子雙面做功，兩側氣隙同時切割磁感線，同等體積下扭矩密度比DSSR高15%~25%，比傳統徑向電機高2~3倍。同時定子居于中間，可集成封閉式液冷油道，實現繞組直接冷卻，散熱效率遠超常規風冷結構。

核心缺陷：中間定子空間受限，繞組布線、灌封工藝難度大；雙轉子同步對位精度要求極高，動平衡調試成本高；定子無背部散熱結構，依賴專用液冷系統，風冷工況下散熱劣勢明顯，輕載工況鐵損偏高，輕載效率不及SSSR。

適配場景：新能源汽車主驅、航空航天作動器、高性能機器人等高功率密度、高扭矩、中高負載工況場景。

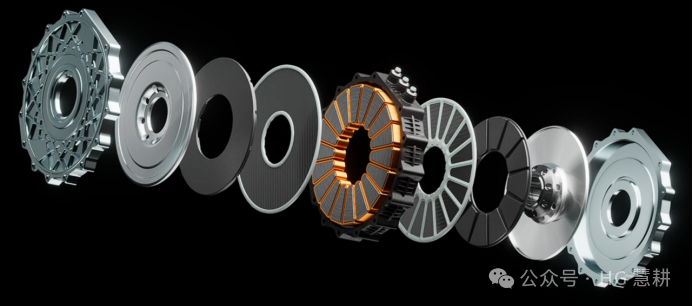

多盤疊堆結構是基礎拓撲的模塊化擴展，核心邏輯為“N個定子+N+1個轉子”交替堆疊，形成多層雙氣隙串聯結構，相當于多臺DRSS電機軸向疊加，無需增大電機外徑，僅通過軸向疊高即可實現功率、扭矩的倍數級提升。

核心優勢：模塊化擴展能力極強，功率可從幾十千瓦拓展至數兆瓦，完美適配超大扭矩需求；多層結構受力對稱，整機剛性強、振動極低；各模塊獨立可控，容錯性高，單模塊故障不影響整機基礎運行。實

核心缺陷：結構復雜度呈指數級上升，多層氣隙的平行度、均勻度控制難度極大，加工與裝配良率低；疊堆后內部散熱通道狹窄，中間模塊散熱條件差，需定制全域液冷系統；物料成本、調試成本、檢測成本遠高于單盤結構。

適配場景：船舶主推進系統、大型工業傳動、兆瓦級新能源發電等超大功率、固定工況的高端裝備。

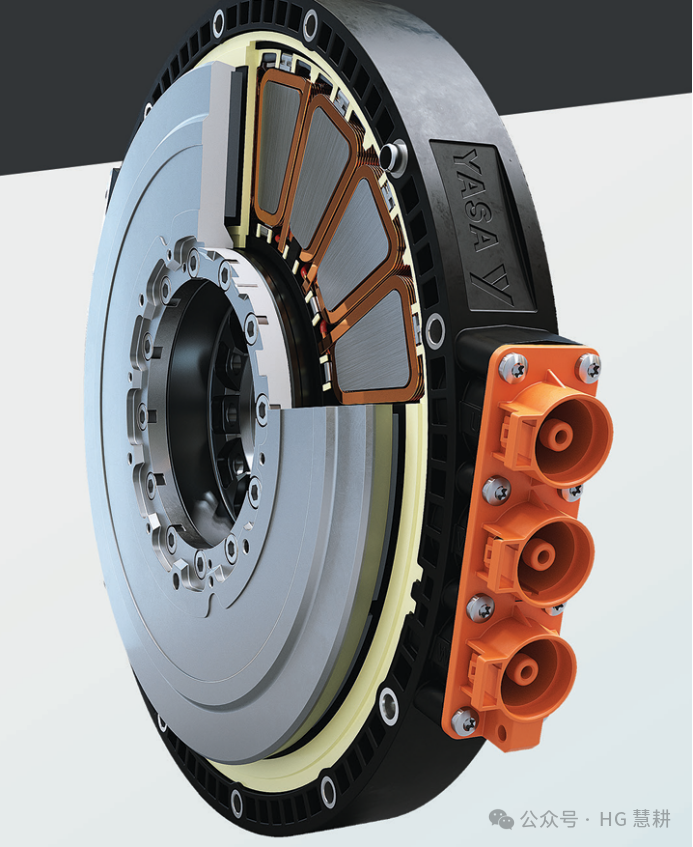

基礎拓撲決定電機的整體性能框架，而定子結構則直接決定電機的損耗水平、重量、散熱效率與量產可行性。傳統軸向磁通電機采用整體帶軛定子，結構笨重、鐵損高、磁路冗余度大，而無軛定子與分段定子的組合設計（即YASA結構），成為當前軸向磁通電機突破性能瓶頸的核心創新方案，也是高端電驅的標配技術。

傳統定子設有連續鐵軛，作用是導磁閉合，但同時帶來極大的冗余重量與高頻鐵損。無軛定子完全取消定子背部鐵軛，僅保留獨立定子齒，依靠兩側轉子磁路直接閉合磁通，從原理上優化磁路結構。

實測數據佐證，無軛設計可減少定子鐵芯40%-60%的鋼材用量，整機重量降低25%~30%；高頻工況下鐵損降低35%以上，徹底解決傳統帶軛定子高頻發熱嚴重的痛點。同時無軛結構可適配晶粒取向硅鋼、SMC軟磁復合材料，進一步優化磁導率，提升弱磁調速性能。

但其短板同樣突出：無軛結構定子整體剛性下降，抗沖擊、抗振動能力弱，需依賴高強度鋁合金支架封裝固定；磁路容錯率低，對位偏差會直接導致漏磁增加，對裝配精度要求微米級管控。

分段定子將傳統整體定子拆解為多個獨立定子齒模塊，每個模塊單獨繞線、單獨注塑，最后拼接組裝成完整定子，是適配無軛結構的最優制造方案。

在性能層面，分段結構實現集中式獨立繞組，繞組端部長度大幅縮短，銅損降低10%~18%，且繞組端部完全暴露，可直接接觸冷卻介質，散熱效率比整體定子提升3倍左右，完美適配直接油冷散熱系統。同時分段模塊可單獨優化磁路，有效抑制齒槽轉矩，降低轉矩脈動，電機運行平順性顯著提升。

在制造層面，分段定子徹底解決了軸向磁通電機繞線難的行業痛點。傳統整體定子槽口狹窄，繞線效率低、良品率差，而分段單齒繞線工藝簡單、自動化程度高，可將定子制造周期縮短50%，批量生產成本大幅下降。但缺點是拼接縫隙會產生微量漏磁，需要通過精準的模具管控與結構優化抵消損耗，且模塊化拼接會小幅降低定子整體結構剛性。

軸向磁通電機的結構設計沒有完美方案，所有拓撲與定子創新都是四維性能的權衡結果。結合行業實測數據與量產經驗，針對不同結構的核心取舍邏輯逐一拆解，為場景化選型提供明確依據。

輕載、低速工況下，SSSR極簡結構優勢顯著，磁路短、耗材少、銅損低，輕載效率可達93%~94%，優于復雜對稱結構；而DSSR、DRSS雙氣隙結構因繞組、鐵芯耗材多，輕載鐵損、銅損偏高，輕載效率略低。

中高負載、高速工況下，結構優勢徹底反轉。DRSS無軛分段結構憑借低鐵損、高磁利用率，高效區間極寬，額定工況效率可達95%~97%，峰值效率突破98%；DSSR結構穩定性強，全工況效率均衡，波動小；多盤疊堆結構通過模塊化優化，重載效率可達94%以上，適合持續高負載運行。而SSSR因振動損耗、偏心損耗隨負載升高急劇增大，重載效率大幅下滑，僅能維持90%左右。

散熱能力直接決定電機的持續功率密度，核心取決于發熱面暴露面積與冷卻路徑。DSSR雙定子外露結構天然散熱最優，風冷條件下即可實現長時間滿負荷運行，散熱冗余最大；SSSR單面散熱，風冷散熱效率中等，可滿足常規工況；傳統封閉式整體定子散熱最差，熱量堆積嚴重。

DRSS及多盤疊堆結構依賴液冷系統發揮性能，無軛分段定子的開放式繞組結構，可適配浸沒式油冷、環形液冷通道，散熱效率比風冷提升3倍以上，可長期維持80℃以下低溫運行。但代價是冷卻系統復雜度大幅提升，需要配套油路、密封、溫控組件，系統成本顯著增加。多盤疊堆結構需重點解決中間模塊散熱難題，必須搭載全域均溫液冷系統，否則會出現局部過熱、功率衰減問題。

成本層級清晰且梯度明顯：SSSR結構零件最少、工藝最簡，原材料成本與制造成本最低，是低成本量產首選；常規DSSR、DRSS結構成本居中，較SSSR高出15%~25%，平衡了性能與成本；無軛分段DRSS結構因采用精密模塊化工藝、高端磁材與液冷系統，成本較常規DRSS再提升20%~30%；多盤疊堆結構成本最高，多層磁材、精密裝配、定制冷卻系統使其整機成本是單盤結構的2.5~4倍，僅適配高附加值場景。

從全生命周期來看，高端結構雖初始成本高，但憑借高效率、低損耗、長壽命優勢，可大幅降低運行能耗與維護成本，在車載、航空等長期運行場景中性價比更優；而低成本SSSR結構僅適合短工時、低要求場景，長期運行能耗損耗更高。

制造難度隨結構復雜度呈階梯式上升。SSSR結構無高精度對位需求，加工、裝配、調試難度最低，量產良率可達98%以上，適合大規模普及；DSSR結構需控制雙側氣隙均勻度，加工公差要求較高，良率約92%~95%；常規DRSS雙轉子同步對位難度大，動平衡調試復雜，良率降至90%左右。

無軛分段定子結構突破了傳統工藝瓶頸，模塊化單齒繞線大幅提升繞線良率，但拼接精度、同軸度管控難度極高，需要專用工裝夾具與精密檢測設備，對產線精度要求嚴苛；多盤疊堆結構制造難度達到峰值，多層氣隙平行度、軸向間隙一致性、模塊同步性的微小偏差，都會導致整機性能大幅衰減，量產良率不足85%，僅適合小批量、高定制化生產。

軸向磁通電機的各類空間布局，本質是成本、工藝、散熱、效率的四維平衡方案，不存在萬能結構，場景適配是核心原則。追求極致低成本、輕載工況，優先選擇SSSR極簡拓撲；追求穩定散熱、連續運轉，DSSR雙定子結構性價比最優；追求高功率密度、寬域高效，DRSS無軛分段結構是最優解；針對超大功率、固定重載場景，多盤疊堆結構無可替代。

無軛、分段定子等創新技術的普及，正在逐步打破軸向磁通電機“性能強、難量產、成本高”的行業痛點，隨著SMC軟磁材料、自動化模塊化裝配、精密液冷工藝的成熟，高端軸向磁通電機的量產成本持續下探，未來將逐步從高端特種場景，滲透至民用新能源、通用工業設備領域，成為下一代電驅技術的核心主流。
