——驅動負責怎么干活，設備樹負責告訴它活在哪

設備樹是很多人學嵌入式 Linux 時的第一個攔路虎。

你明明只是想點個 LED、讀個按鍵、掛個 I2C 傳感器，結果教程一上來就讓你改 .dts、看 compatible、寫 reg、配 interrupts。剛從裸機或 RTOS 過來的人，很容易覺得這東西繞。

裸機里我直接寫寄存器地址不就完了嗎？為什么 Linux 非要搞一套設備樹？

其實

設備樹解決的是“硬件描述”和“驅動邏輯”分離的問題。

驅動不要寫死某塊板子的所有細節。設備樹負責告訴內核：這塊板子上到底有什么硬件，它們掛在哪，地址是多少，中斷怎么接。

一、為什么不能都寫在驅動里？

假設你有一個 I2C 溫度傳感器。裸機里你可能會這么想：I2C 地址是 0x48，掛在 I2C1 上，中斷腳接 GPIOA3，那我直接在驅動里寫死不就好了？

如果只有一塊板，這么做確實簡單。

但 Linux 面對的不是一塊板。一個 SoC 可能被做成十幾種開發板、幾十種產品。傳感器可能掛在 I2C1，也可能掛在 I2C3；中斷腳可能接 GPIOA3，也可能接 GPIOB7；有的板有這個傳感器，有的板根本沒有。

如果這些都寫進驅動里，驅動很快會變成這樣：

if board_A:
    use i2c1, gpioA3
if board_B:
    use i2c3, gpioB7
if board_C:
    ...

這就不是驅動了，這是板卡大雜燴。

設備樹就是為了解決這個問題：板子的硬件差異寫在設備樹里，驅動只關心這個設備應該怎么工作。

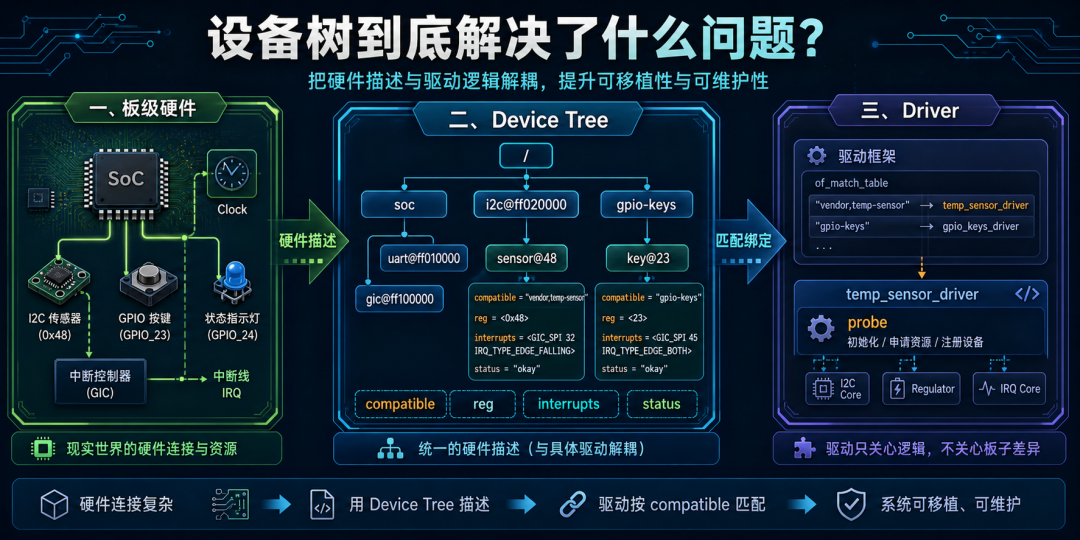

二、設備樹到底描述什么

設備樹不是描述軟件邏輯的，它描述硬件。

常見內容包括：

你可以把設備樹理解成板級硬件說明書，只不過這份說明書不是給人看的，而是給內核看的。

比如一個驅動問：“我負責的設備在哪？”設備樹回答：“這個設備在 I2C1，地址 0x48，中斷接 GPIOA3，compatible 是 xxx。”

然后內核根據 compatible 把設備和驅動匹配起來。

三、compatible為什么這么重要

compatible 是設備樹里最關鍵的字段之一。

它的作用可以簡單理解為：

告訴內核：這個設備和哪個驅動兼容。

Linux 驅動里通常會有一個匹配表，里面寫著自己支持哪些 compatible 字符串。內核啟動時，會拿設備樹里的設備節點去和驅動匹配。匹配上了，就調用驅動的 probe 函數。

流程大概是這樣：

所以如果你設備樹里的 compatible 寫錯了，驅動可能根本不會 probe。很多新手調驅動調半天，最后發現不是代碼沒執行，而是設備和驅動壓根沒匹配上。

四、設備樹和驅動怎么分工

這個分工一定要想清楚：

設備樹不應該寫業務邏輯。

驅動也不應該寫死板級連接。

這就是設備樹的核心價值。

五、status為什么經常改

你會在設備樹里經常看到：

status = "okay";
status = "disabled";

這個字段很直白，就是控制設備是否啟用。

很多 SoC 的 .dtsi 文件會把芯片內部控制器都描述出來，但默認可能是 disabled。具體到某塊板子，如果這個控制器真的用上了，就在板級 .dts 里把它改成 okay，并補上引腳、外設節點等信息。

這也是設備樹分層的一個好處：

• .dtsi 描述芯片公共硬件
• .dts 描述具體板子的硬件連接

SoC 是同一個，但板子可以不同。

六、設備樹不是萬能配置文件

設備樹很重要，但不要把它當成萬能配置文件。

它適合描述硬件事實，不適合塞業務策略。比如這個 GPIO 接了哪個按鍵，適合放設備樹；但按下這個按鍵以后進入哪個業務頁面，就不該放設備樹。

一個簡單判斷是：

如果換一套應用業務，這個信息仍然是硬件事實，那它適合放設備樹。

比如 I2C 地址、中斷腳、供電 GPIO，這些是硬件事實。至于產品邏輯、協議規則、業務策略，那是應用層或驅動參數該考慮的事。

七、總結

設備樹看起來繞，但它解決的問題很現實：

同一個驅動，要適配不同板子的硬件連接。

它把“這塊板子有什么硬件、怎么連接”從驅動里拿出來，交給設備樹描述。驅動只負責“這個設備怎么工作”。

記住這幾句話：

• compatible 決定設備和驅動怎么匹配
• reg 描述地址
• interrupts 描述中斷
• status 決定設備是否啟用
• .dtsi 偏芯片公共描述，.dts 偏板級描述
