拆一個可充電的直流小風扇。

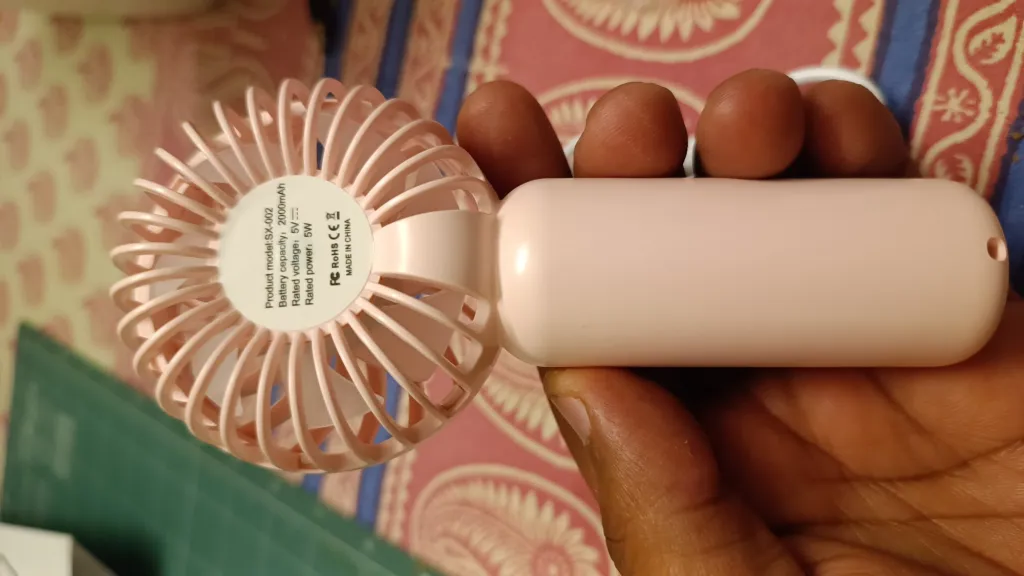

風扇做工還不錯，5V 5W的額定功率，打開風扇很簡單，用小螺絲刀將兩個塑料部件撬開即可。

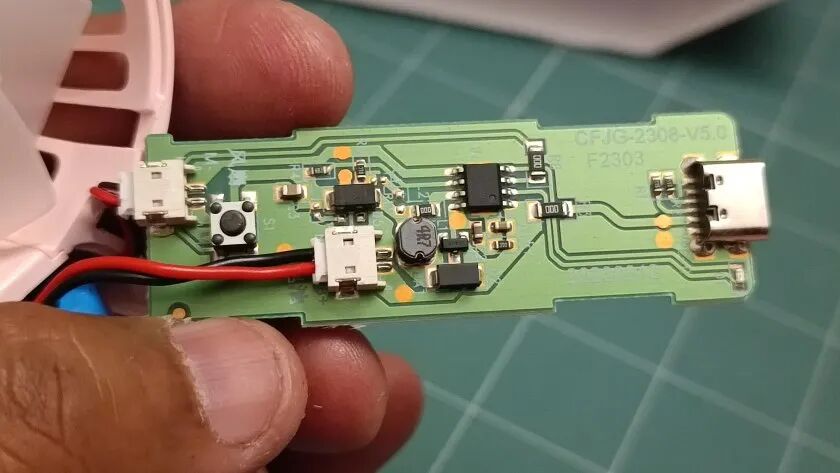

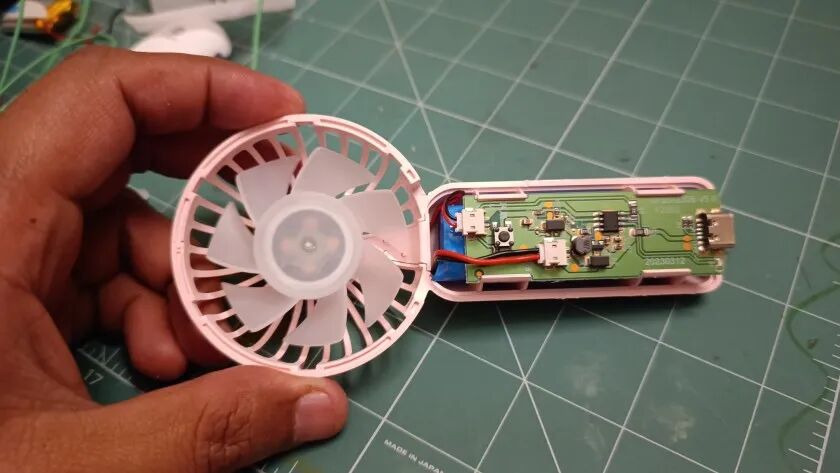

打開后可以看到一個風扇、一塊單面PCB板以及位于PCB板下方的電池。

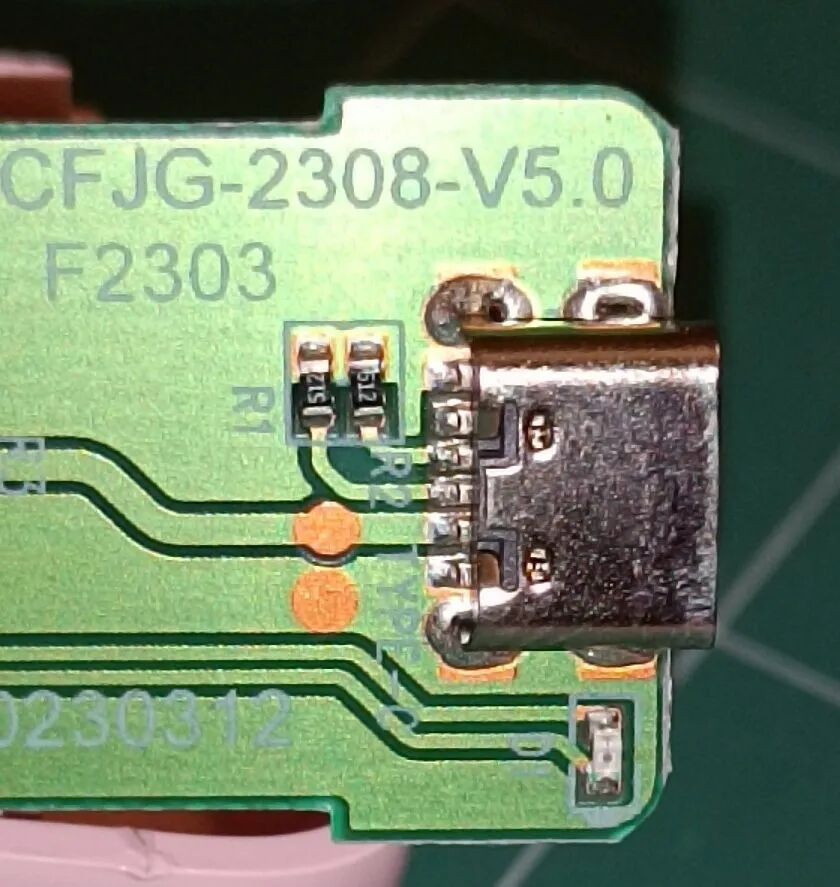

采用 6 針 USB 連接器，其中包含電源和 CC 引腳，數據引腳未外露。兩個CC引腳通過5.1K的電阻到地來實現相對大電流的取電，下面鏈接有分析具體原因。
實際硬件設計中非常經典巧妙的20個電路合集，帶分析，收藏起來慢慢看?。ǘ?/span>

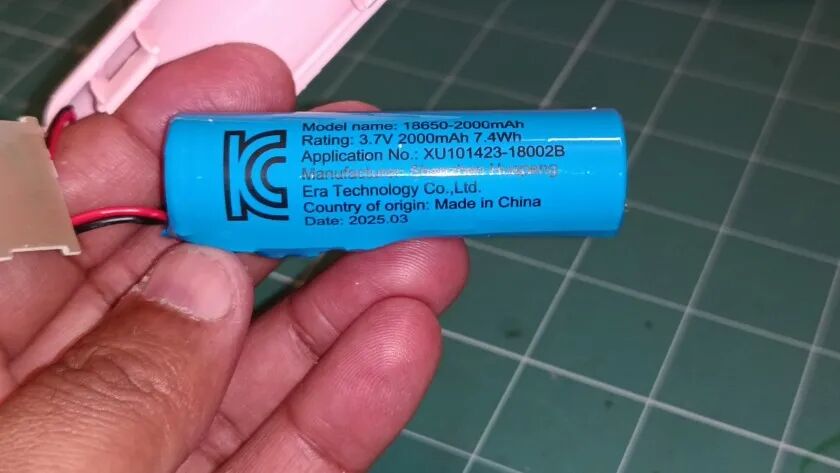

電池采用 3.7V 2000mAH 18650 電池。

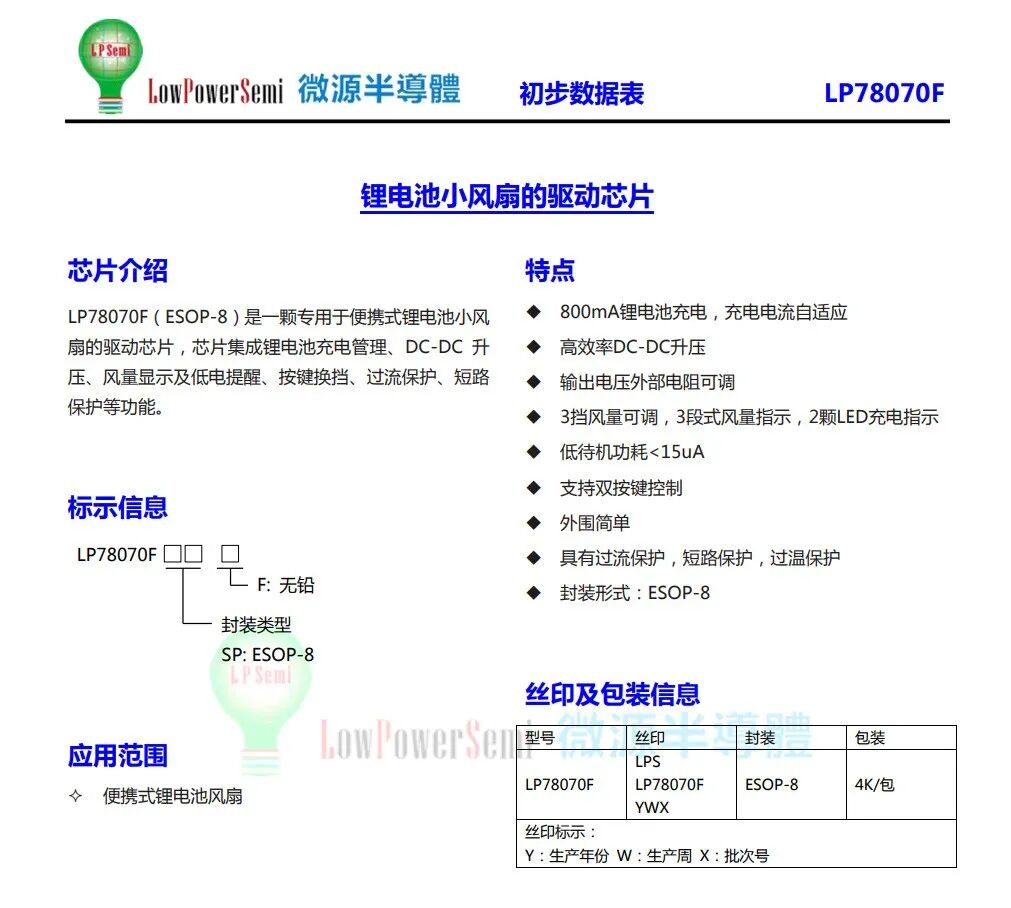

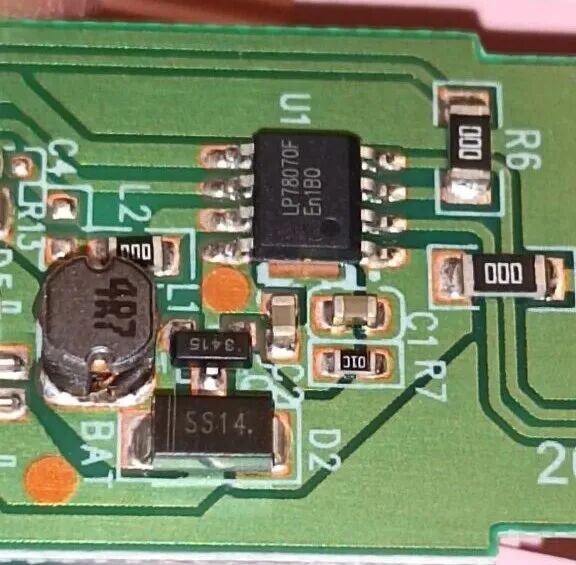

主控芯片型號為 LP78070F，SOP8封裝，來自微源半導體，帶充電管理與DCDC升壓功能。
芯片功能很多，DCDC升壓，風量顯示，低電提醒，按鍵換擋，過流保護，短路保護等。

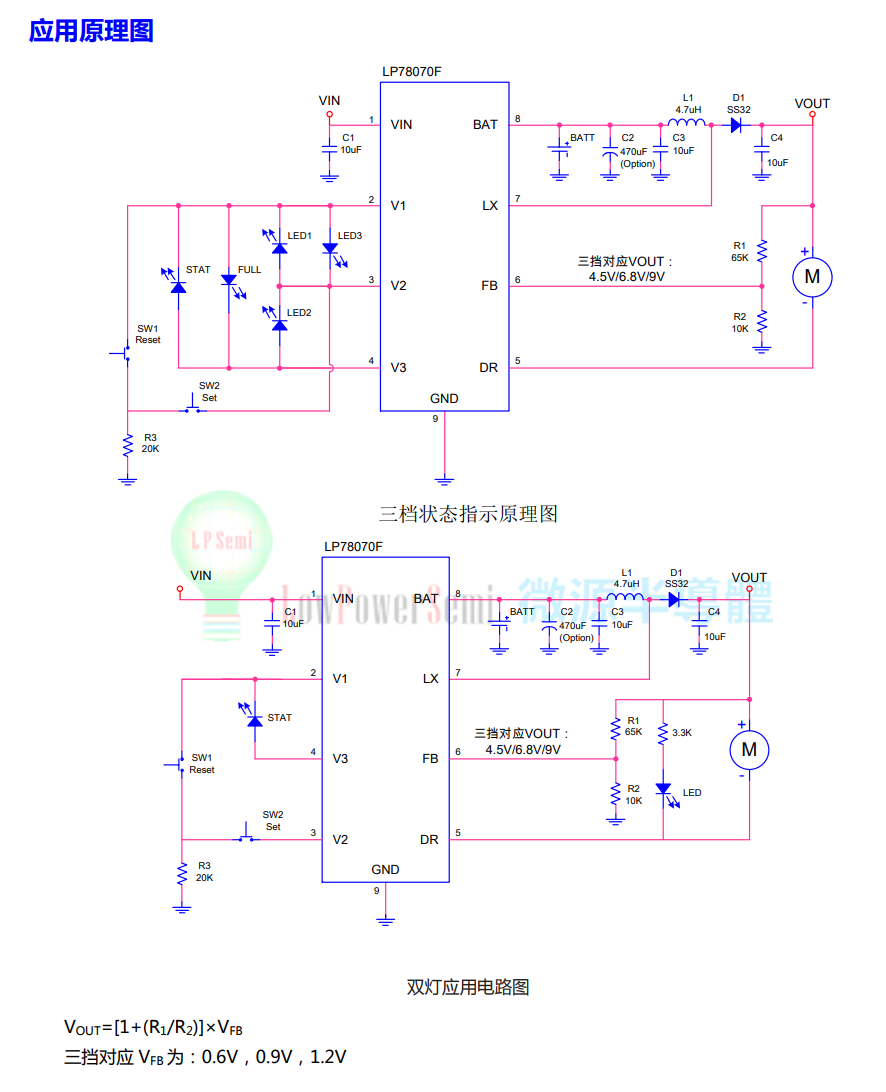

通過按鍵，切換DCDC輸出電壓為4.5V，6.8V，9V來實現電機的調速。
希望這次拆解分析對您有所幫助，還有沒有更簡潔的小風扇方案？評論區留言。
