CPU 寫一個地址，PCIe 到底發生了什么？

《PCIe 進階之路》第 01 篇 · 不背協議，沿著真實數據路徑學 PCIe 公眾號：芯片進階之路 · 知乎專欄：芯片設計進階之路 · 作者：烓圍瑋未

這篇文章不從 PCIe 三層協議開始背概念，而是只追一筆最普通的 CPU Store： 它怎樣從 SoC 內部的一次 AXI 寫，變成一筆 PCIe Memory Write，再落到另一顆芯片內部的寄存器。

先問一個很具體的問題

假設軟件里有這樣一行代碼：

*(volatile unsigned int *)0x40001234 = 0x55AA;

如果 0x4000_1234 這段地址不是 DDR，也不是片上 UART、SPI，而是被系統映射成了一個 PCIe Root Complex 的訪問窗口，那么這條看起來再普通不過的 Store 指令，最終可能會讓板子另一端一顆 PCIe Endpoint 芯片中的某個寄存器變成 0x55AA。

這里真正值得想明白的問題是：

CPU 寫的是本地地址，為什么最后能改到另一顆芯片里的寄存器？

很多 PCIe 概念——BAR、ATU、TLP、Memory Write、AXI、Controller、PHY——其實都可以沿著這一個問題串起來。

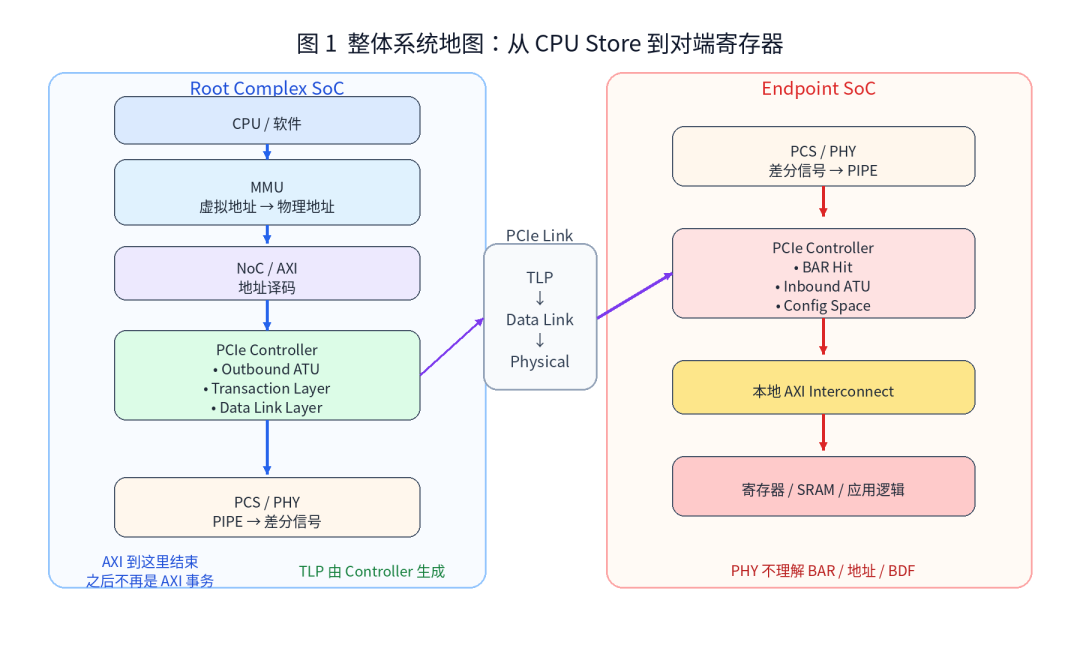

先看完整路徑。

如果先忽略所有協議細節，整條鏈路可以壓縮成：

CPU / 軟件
    ↓
MMU
    ↓
NoC / AXI
    ↓
PCIe Root Complex
    ↓
Outbound 地址轉換
    ↓
Memory Write TLP
    ↓
PCIe Link
    ↓
Endpoint Controller
    ↓
BAR 命中
    ↓
Inbound 地址轉換
    ↓
本地 AXI
    ↓
寄存器 / SRAM / 應用邏輯

理解這條路徑以后，PCIe 就不再是一堆零散名詞，而是一套連續的“事務翻譯系統”。

一、第一步：CPU 發起的其實只是一次本地訪存

CPU 本身并不知道“我要發 PCIe”。

它只知道：

我要把數據 0x55AA 寫到某個地址。

如果系統開啟了 MMU，那么 CPU 最開始使用的可能還是虛擬地址。經過頁表翻譯后，它得到一個 SoC 物理地址，然后交給片內 NoC / AXI Interconnect。

可以先建立這樣一個模型：

CPU Virtual Address
        ↓ MMU
SoC Physical Address
        ↓ NoC / Interconnect
DDR / PCIe / UART / SPI / ...

真正決定這筆訪問去 DDR，還是去 PCIe Controller 的，是 SoC 地址地圖和片內地址譯碼。

例如：

0x0000_0000 ~ 0x3FFF_FFFF  → DDR
0x4000_0000 ~ 0x4000_FFFF  → PCIe RC Window
0x5000_0000 ~ 0x5000_FFFF  → 其他外設

這時 CPU 寫：

0x4000_1234 = 0x55AA

NoC 看見地址落在 PCIe Window，就把這筆 AXI 寫送到 PCIe Root Complex。

這里有一個很重要的工程直覺：

PCIe 訪問首先仍然是 SoC 內部的一筆地址訪問。

所以以后遇到“CPU 寫 PCIe 設備沒有反應”，不要一上來就查 PHY。

第一件事應該先確認：

這筆地址真的打到 PCIe Controller 了嗎？

二、第二步：本地地址還不是 PCIe 總線地址

這時 Controller 收到的是一個 SoC 本地地址，例如：

0x4000_1234

但 Endpoint 在 PCIe 地址空間里對應的地址可能是：

0x8000_1234

這兩個地址顯然不是一個東西。

因此，大多數 SoC / PCIe Controller 實現中都會存在某種 Outbound Address Translation 機制。不同廠商名字可能不同，常見實現會叫：

• Outbound ATU
• iATU
• Address Translation Window
• PCIe Outbound Region

本質都是一回事：

把本地 SoC 地址空間，映射到 PCIe 地址空間。

看一個最簡單的例子。

假設：

RC 本地 PCIe Window：
0x4000_0000 ~ 0x4000_FFFF

Outbound Target：
0x8000_0000

EP BAR0：
0x8000_0000，大小 64 KB

EP 本地目標地址：
0x2000_0000

CPU 寫：

0x4000_1234

Outbound 地址轉換后：

PCIe Address
= 0x8000_0000
+ (0x4000_1234 - 0x4000_0000)

= 0x8000_1234

于是，同一次訪問已經出現了兩個不同的地址：

CPU / AXI Address = 0x4000_1234
PCIe Address      = 0x8000_1234

這就是很多初學者理解 PCIe 地址映射時最容易卡住的地方：

CPU 看到的地址，不一定就是 TLP 里真正攜帶的 PCIe 地址。

三、第三步：AXI Write 在 Controller 里變成 Memory Write TLP

到這里為止，我們都還在 SoC 內部。

Controller 收到一筆 AXI 寫后，需要把它“翻譯”成 PCIe 能理解的事務。

對于“CPU 寫 Endpoint 的 BAR Memory Space”這個場景，最典型的是：

Memory Write TLP
簡稱：MWr

Controller 會根據這筆本地事務，構造出 PCIe Transaction Layer Packet。

一個 MWr 至少需要表達：

• 這是什么類型的事務
• 目標 PCIe 地址
• 數據長度
• Byte Enable
• Payload 數據
• 相關屬性

可以粗略理解為：

AXI Write
Address = 0x4000_1234
Data    = 0x0000_55AA
        ↓
Outbound Translation
        ↓
PCIe Memory Write TLP
Address = 0x8000_1234
Data    = 0x0000_55AA

這里必須建立一個非常清晰的邊界：

AXI 到 Controller 為止。

PCIe 鏈路上不會直接傳：

AWADDR
AWVALID
WVALID
BRESP

這些都是片內 AXI 協議的概念。

Controller 對外送出去的是 PCIe 事務。

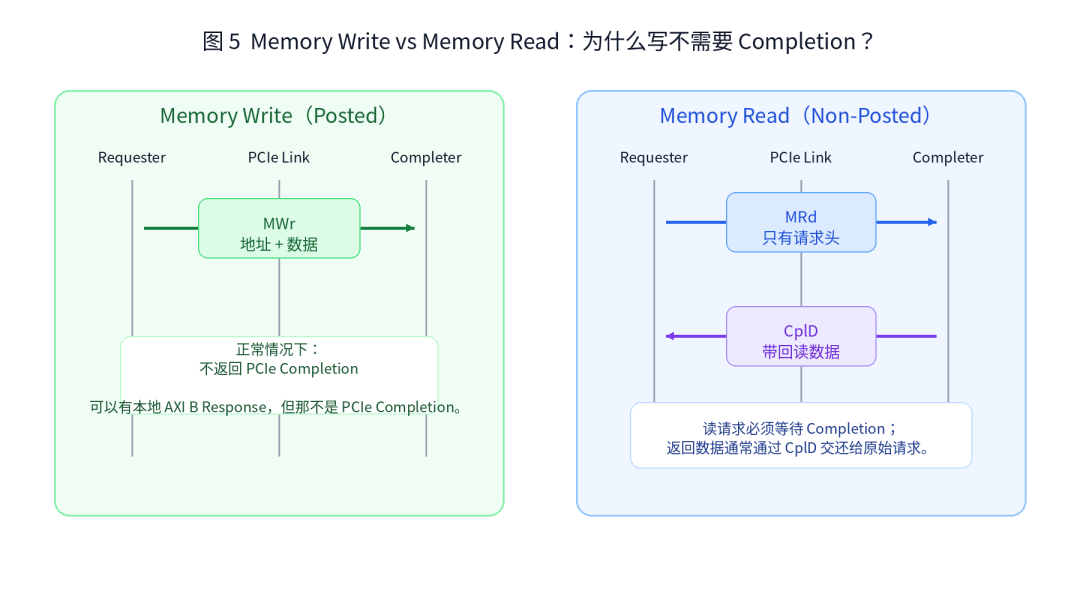

四、第四步：為什么 Memory Write 不需要 Completion？

這是理解 PCIe 事務類型時非常關鍵的一點。

普通 Memory Write 屬于：

Posted Request

也就是說：

Requester ───────── MWr ─────────→ Completer

正常情況下不會再返回一個 PCIe Completion。

對比 Memory Read：

Requester ───────── MRd ─────────→ Completer
Requester ←──────── CplD ───────── Completer

為什么寫操作這樣設計？

因為如果每一筆 Memory Write 都必須返回 Completion，那么高吞吐寫流量會額外產生大量響應包。

PCIe 選擇了另一種設計：

Memory Write
→ Posted
→ 正常情況下不返回 Completion

而：

Memory Read
→ Non-Posted
→ 必須返回 Completion with Data

這里再強調一個特別容易混淆的點：

PCIe 沒有返回 Completion，不代表 Endpoint 內部沒有 AXI B Response。

Endpoint 內部如果最終把這筆寫轉換成本地 AXI Write，AXI Slave 仍然可能返回 BRESP。

但：

AXI B Response
≠
PCIe Completion

它們屬于完全不同的協議層級。

五、第五步：PCIe 差分線上到底傳的是什么？

TLP 生成以后，還要繼續經過 Data Link Layer 和 Physical Layer。

所以真正跨過板級鏈路的是：

TLP
  ↓
Data Link Layer 處理
  ↓
Physical Layer 處理
  ↓
高速差分信號

而不是：

• AXI 地址線
• BAR 信號
• APB 地址
• valid / ready
• “直接裸著飛”的 C 語言地址

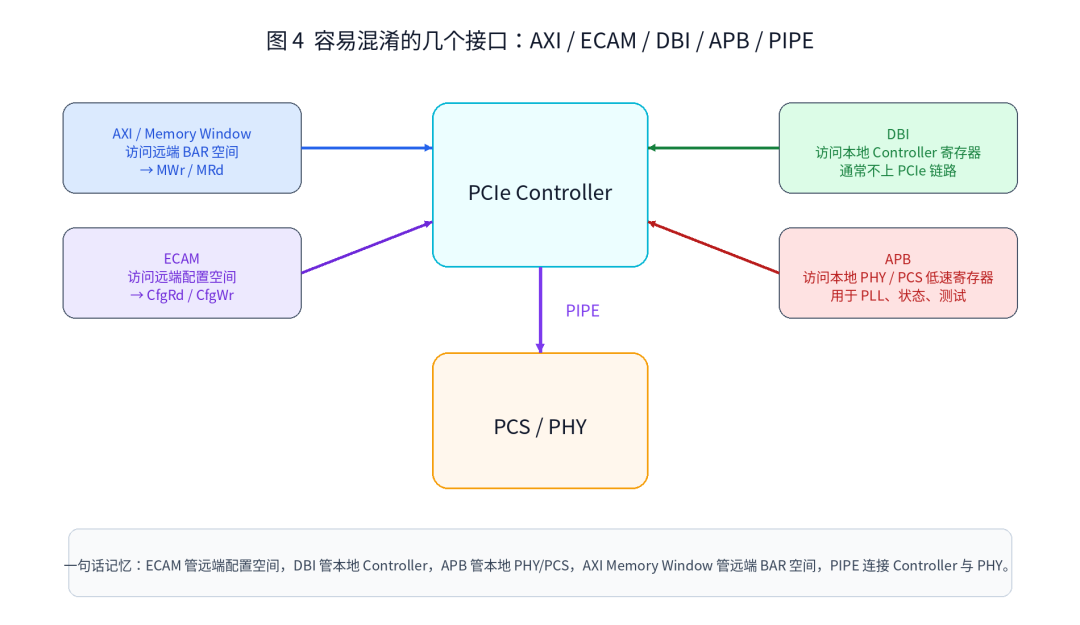

對做 SoC 集成的人來說，可以先把幾個接口粗暴地分成：

AXI / Memory Window
→ SoC 內部普通數據訪問

ECAM
→ 遠端 PCIe 配置空間訪問

DBI（部分 Controller 廠商常用叫法）
→ 本地 Controller 配置/狀態訪問

APB
→ 本地 PHY / PCS 等低速配置

PIPE
→ Controller 與 PCS / PHY 之間的專用接口

需要注意：

DBI、APB、ATU 等具體名字和接口形式會因 IP 廠商而不同，但“本地控制面、遠端配置面、正常數據面、PHY 接口”這幾個邏輯邊界是通用的。

六、第六步：Endpoint 收到 TLP 后，為什么要先看 BAR？

現在這筆 MWr 已經到了 Endpoint。

TLP 里面帶著：

PCIe Address = 0x8000_1234

Endpoint 不能直接把這個地址送進自己的 AXI。

它首先要判斷：

這個地址到底是不是屬于我這個 Function？

這里就輪到 BAR 登場了。

假設：

BAR0 Base = 0x8000_0000
BAR0 Size = 64 KB

那么：

0x8000_1234

落在 BAR0 范圍內。

于是 Controller 知道：

這是一筆命中 BAR0 的 Memory Request。

接下來再做 Inbound 地址轉換。

例如：

PCIe Address = 0x8000_1234
BAR0 Base    = 0x8000_0000

得到 BAR 內偏移：

Offset = 0x1234

如果 Endpoint 本地映射目標是：

0x2000_0000

那么最終本地 AXI 地址就是：

0x2000_1234

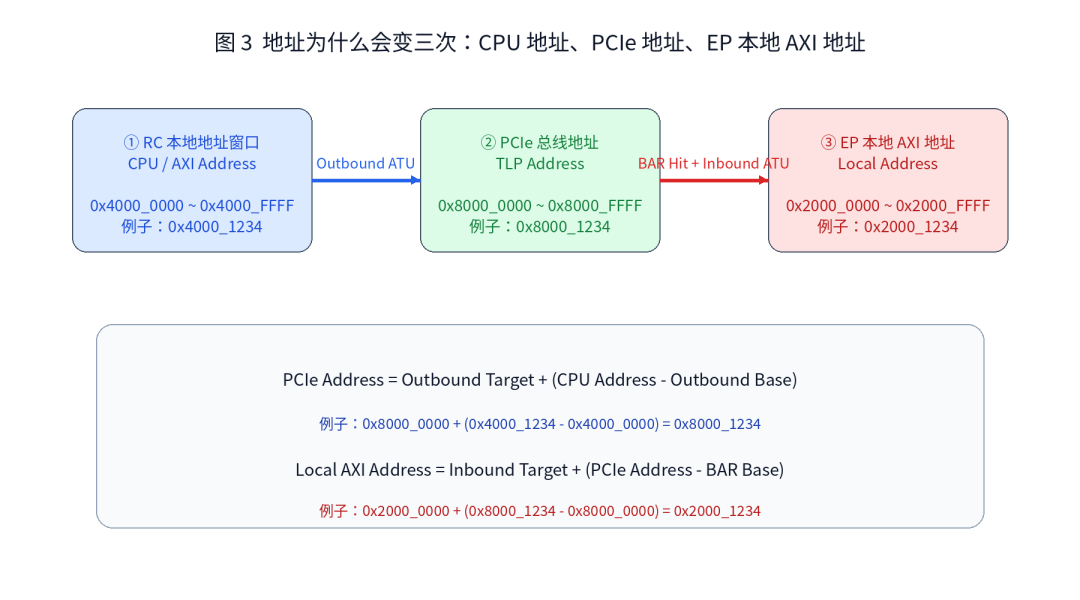

所以這筆事務完整地經歷了：

CPU Address   : 0x4000_1234
        ↓
PCIe Address  : 0x8000_1234
        ↓
EP AXI Address: 0x2000_1234

這三個地址完全可以不同。

但它們代表的是同一次業務訪問。

七、最后一步：又變回一筆本地 AXI Write

經過 BAR 命中和 Inbound Translation 后，Endpoint Controller 最終可以在本地側重新生成一筆 AXI 寫。

例如：

AXI Address = 0x2000_1234
AXI Data    = 0x55AA

如果這個地址對應一個控制寄存器，那么寄存器最終被更新。

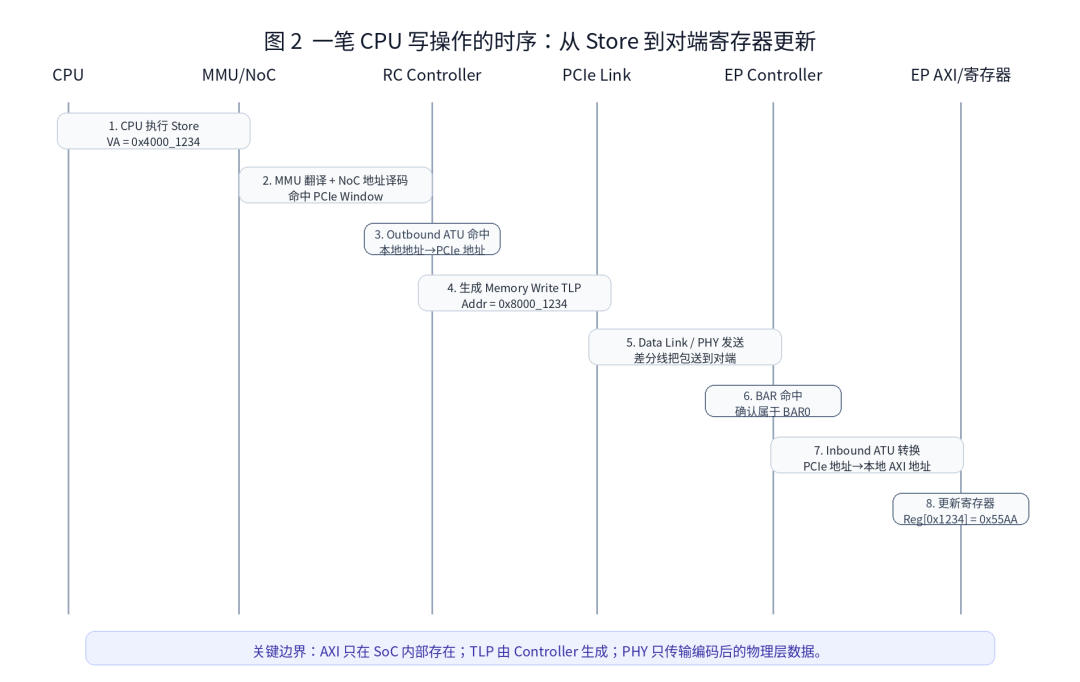

到這里，一筆 CPU Store 才真正完成了我們關心的數據路徑：

把全文壓縮成一句話：

CPU 的本地地址訪問，被 RC 翻譯成 PCIe Memory Write TLP；TLP 經過鏈路到達 EP 后，再由 BAR 和 Inbound Translation 重新落成本地 AXI 訪問。

這就是 PCIe Controller 做的最核心工作之一：

把兩個不同芯片內部的本地總線事務，通過 PCIe Transaction 連接起來。

八、為什么這條路徑對 Debug 特別重要？

因為“CPU 寫了但對端沒反應”并不是一個問題。

它可能是七個完全不同的問題。

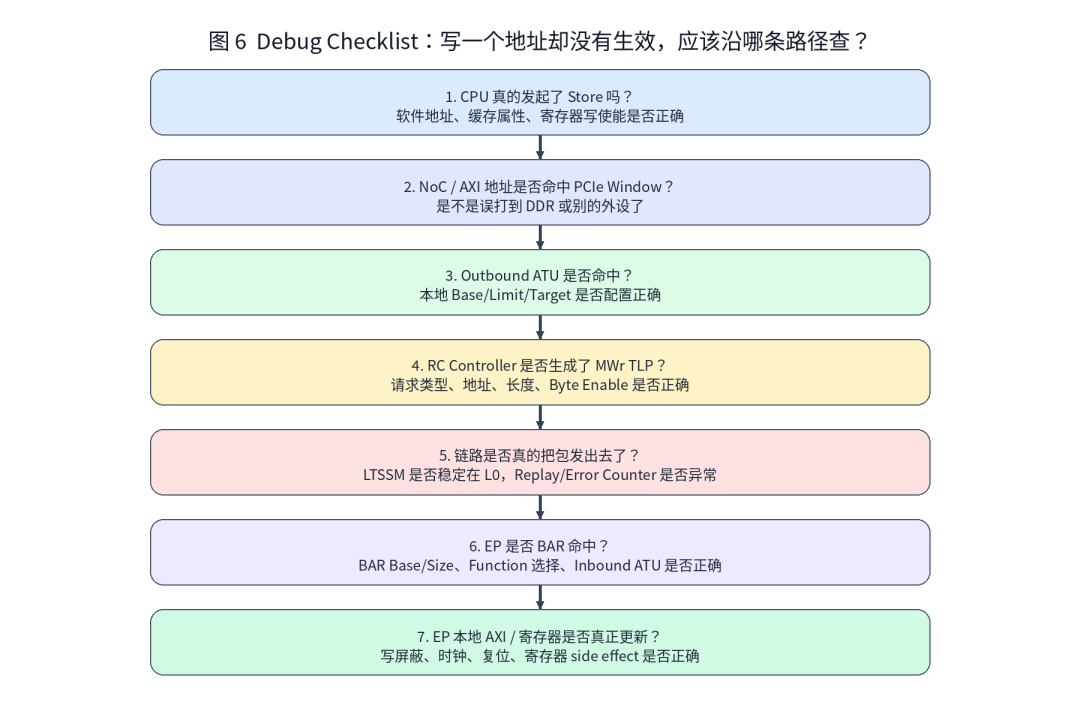

建議以后固定按這條路徑查：

1. CPU 真的發起 Store 了嗎？

檢查：

• 軟件地址
• MMU 映射
• Cache / Device 屬性
• 寫操作是否被優化
• 訪問權限

2. NoC / AXI 真的命中 PCIe Window 了嗎？

如果地址地圖錯了，訪問甚至不會進入 PCIe Controller。

3. Outbound Translation 命中了嗎？

重點看：

• Base
• Limit
• Target
• Region Enable
• Memory / Config 類型

4. Controller 真的生成 MWr 了嗎？

檢查：

• TLP Type
• Address
• Length
• Byte Enable
• Payload

5. 鏈路真的把包發出去了么？

這時才開始看：

• Link 是否穩定在 L0
• Replay / Error Counter
• Link 是否反復 Recovery

6. Endpoint 是否 BAR Hit？

重點看：

• BAR Base
• BAR Size
• Function
• Memory Space Enable
• Inbound Translation

7. 本地 AXI / 寄存器真的寫成功了嗎？

最后再看：

• AXI 握手
• Slave 是否響應
• 寄存器寫保護
• Clock / Reset
• Side Effect

真正高效的 PCIe Debug 方法不是：

猜“可能是 PHY”“可能是 ATU”。

而是：

跟著一筆事務，看它到底消失在哪一級。

九、最容易理解錯的 5 個地方

誤區 1：AXI 會直接跨芯片傳輸

不會。

AXI 是 SoC 內部總線協議。

跨 PCIe Link 傳的是 PCIe 協議數據。

誤區 2：PHY 知道 BAR 和地址

PHY 不負責理解：

• BAR
• BDF
• Memory Read / Write 語義
• Configuration Space

這些屬于 Controller / PCIe 協議邏輯。

PHY 更關心：

• 串并轉換
• CDR
• Equalization
• Electrical Idle
• 差分電氣發送與接收

誤區 3：BAR 就是一段內存

不準確。

BAR 首先是 Configuration Space 中的 Base Address Register。

它描述/保存的是：

這個 PCIe Function 暴露的一段地址窗口。

真正的 SRAM、寄存器或 DDR，可以位于這段 BAR Window 后面。

誤區 4：MWr 沒有 Completion，所以無法判斷鏈路是否可靠

Memory Write 不返回事務層 Completion。

但 PCIe 鏈路本身仍然有自己的可靠傳輸機制。

因此：

“沒有 Completion”
≠
“鏈路不做錯誤檢測和重傳”

這是事務層和數據鏈路層職責不同導致的。

誤區 5：寫失敗優先查 PHY

如果鏈路已經穩定 Link Up，那么大量“訪問不生效”問題其實發生在：

Address Map
ATU
TLP Generation
BAR
Inbound Translation
AXI
Register

PHY 只是整條路徑的一部分。

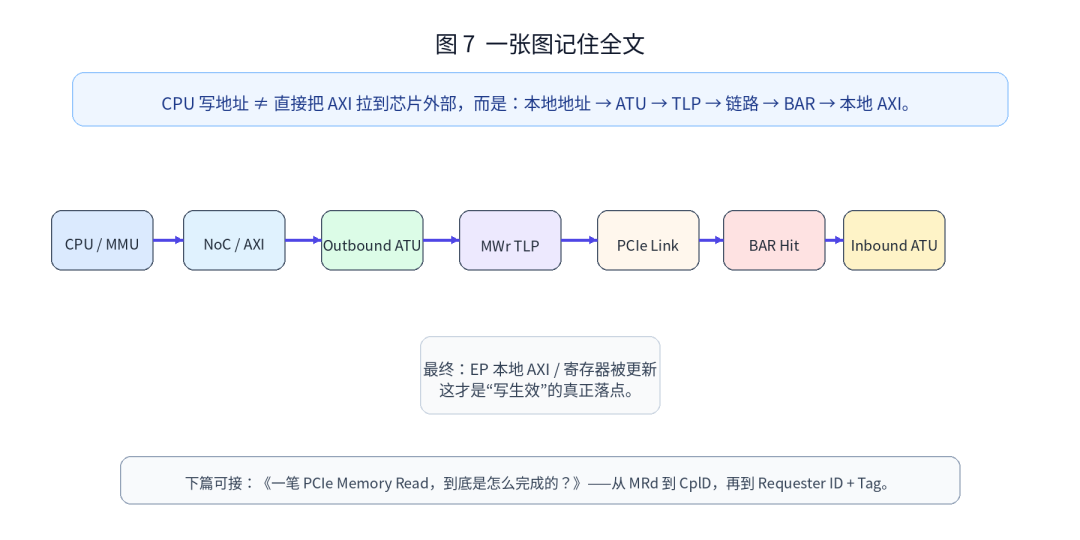

十、一張圖記住全文

以后看到一句：

*(volatile uint32_t *)addr = data;

如果 addr 對應 PCIe Window，腦子里應該自動展開成：

CPU Store
   ↓
MMU
   ↓
NoC / AXI
   ↓
PCIe RC Window
   ↓
Outbound Translation
   ↓
Memory Write TLP
   ↓
PCIe Link
   ↓
Endpoint BAR Hit
   ↓
Inbound Translation
   ↓
Local AXI
   ↓
Register / SRAM / DDR

這張圖比死記幾十個 PCIe 名詞更重要。

因為后面我們學習：

• BAR
• ATU
• TLP
• Tag
• Credit
• Completion
• LTSSM
• PIPE
• PCS / PHY

其實都只是在逐漸把這條主路徑展開。

后記

技術很重要，技術背后的思想更重要。

PCIe 最值得理解的，并不是“規范里有多少種包”，而是：

不同芯片內部有各自獨立的地址空間和總線協議，PCIe Controller 如何把一邊的本地事務，轉換成一筆可以跨芯片傳輸的協議事務，再在另一端重新還原成本地訪問。

一旦這條主線建立起來，很多原本零散的知識點就會自動找到自己的位置。

下一篇繼續沿著這條路徑：

《一筆 PCIe Memory Read，到底是怎么完成的？》

Memory Write 不需要 Completion，但 Memory Read 必須等數據回來。

那么：

• CplD 怎么找到原來的 MRd？
• Requester ID 和 Tag 各自干什么？
• 為什么 Read 可以亂序返回？
• 什么叫 Outstanding Request？
• 為什么一個 MRd 可以對應多個 CplD？

下一篇繼續。

參考資料

1. PCI Express Base Specification, Revision 6.0，PCI-SIG。
2. MindShare, PCI Express System Architecture。
3. 本文中的地址、窗口和拓撲均為便于理解而構造的示例，具體 SoC / Controller 實現可能不同。
