GaN把開關損耗壓低，也把封裝、走線和共模回路里的寄生參數推到臺前
GaN器件邊沿更快，效率往往更有優勢，可樣機換管后卻可能在幾十兆赫以上多出振鈴和噪聲。器件沒有“天生更差的EMI”，真正變化的是dv/dt、di/dt更高，原來可以忽略的幾納亨、幾皮法都開始參與換流。
如果只把硅MOS的料號換成GaN，原有布局、驅動和散熱器結構很可能承受不了新的邊沿速度。示波器上看到的尖峰，既可能來自實際回路諧振，也可能被探頭接地線放大，第一步不是立刻加大濾波器。
工程判斷是：先控制噪聲源和耦合路徑，再讓濾波器處理剩余能量。否則門極電阻越改越大，GaN的效率優勢被吃掉，EMI問題卻只是從一個頻段移到另一個頻段。
資料中的開關波形顯示，GaN開通和關斷時間明顯短于對比硅器件。電壓在更短時間內變化，同樣的對地寄生電容會產生更大的位移電流；電流在更短時間內變化，回路寄生電感上的壓降也更高。

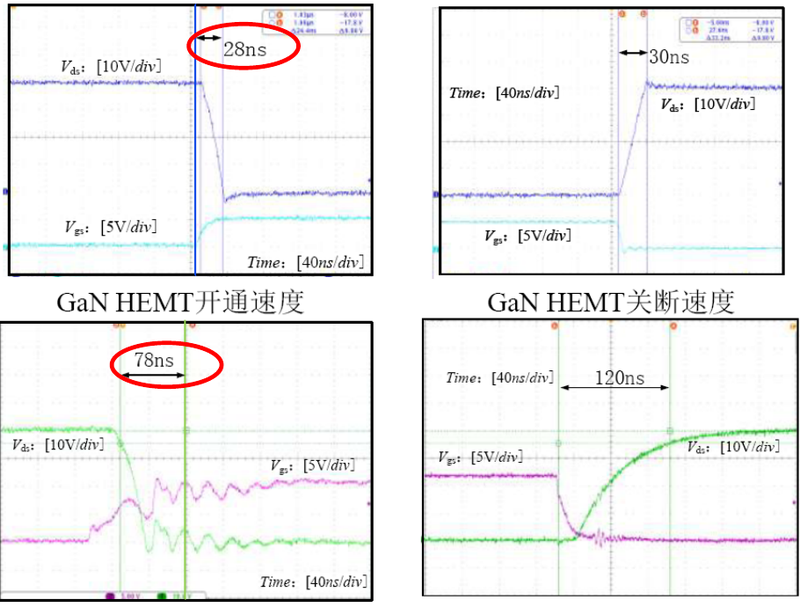

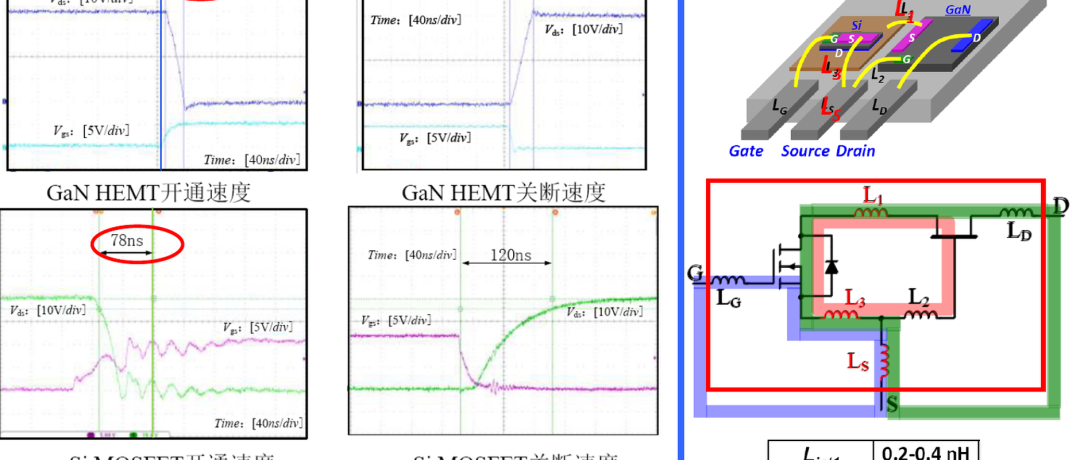

圖1 GaN與硅器件的開關邊沿對比顯示了dv/dt差異
這時封裝引腳、源極公共電感、器件到母線電容的銅皮，都不再只是連接。它們和器件結電容組成高頻諧振網絡，振鈴頻率往往落在傳統低頻EMI濾波器能力之外。
測量時應使用短地彈簧或差分探頭，并把VGS、VDS和回路電流放在同一時間軸。只有確認尖峰不是測量回路制造的，后續阻尼才有意義。
高di/dt環路通常由開關器件、續流器件和高頻旁路電容構成。面積越大，寄生電感越高，開關瞬間的過沖與振鈴越明顯。GaN布局要讓這幾顆器件在電氣上和幾何上同時靠近。
門極回路也要獨立看待。公共源極電感會把功率電流變化耦合回VGS，造成誤導通或關斷反彈。若器件提供Kelvin源極，應按器件建議把驅動回流與功率源極分開。

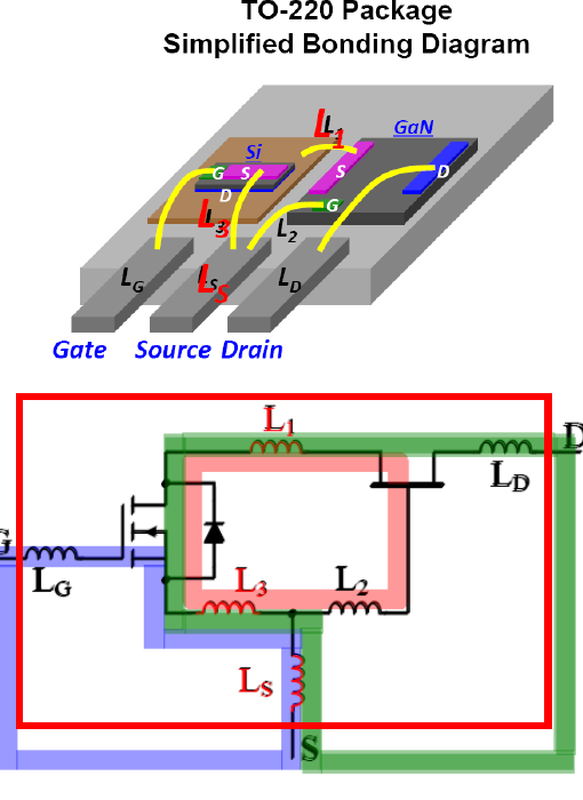

圖2 封裝和走線中的LG、LS、LD會直接進入高速換流過程
先在PCB上縮短回路、增加緊鄰去耦，再調整門極電阻，通常比在接口處堆磁珠更有效。濾波器無法消除板內已經形成的強電場和磁場耦合。
增大門極電阻能降低邊沿速度和振鈴，但也會增加開關損耗。開通與關斷問題不同，必要時可用二極管分離兩條阻尼路徑，分別控制開通di/dt與關斷dv/dt。

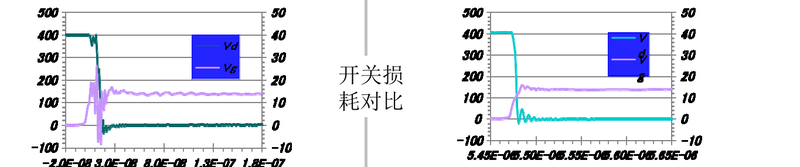

圖3 硬開關波形應同時比較邊沿速度、過沖與振鈴
RC吸收、RCD鉗位或磁珠也要針對已識別的諧振頻率設計。沒有測到主振鈴頻率就反復試值，容易出現一個工況改善、另一個工況過熱或效率下降。
資料中的硬開關波形說明，器件速度與振鈴并非同一個指標。理想目標不是把GaN強行調得像硅MOS一樣慢，而是在可接受損耗下獲得受控、單調的邊沿。
開關節點對散熱片、屏蔽層或機殼存在寄生電容時，高dv/dt會把電流送入保護地和外部線纜。傳導測試中看到的高頻抬升，可能不是差模輸入紋波，而是這條共模位移電流。
排查可臨時改變散熱器接地方式、隔離墊結構或線纜位置，觀察頻譜是否同步變化。若變化明顯，就要優化開關節點銅面積、屏蔽回流和Y電容位置，而不是只增加差模電感。

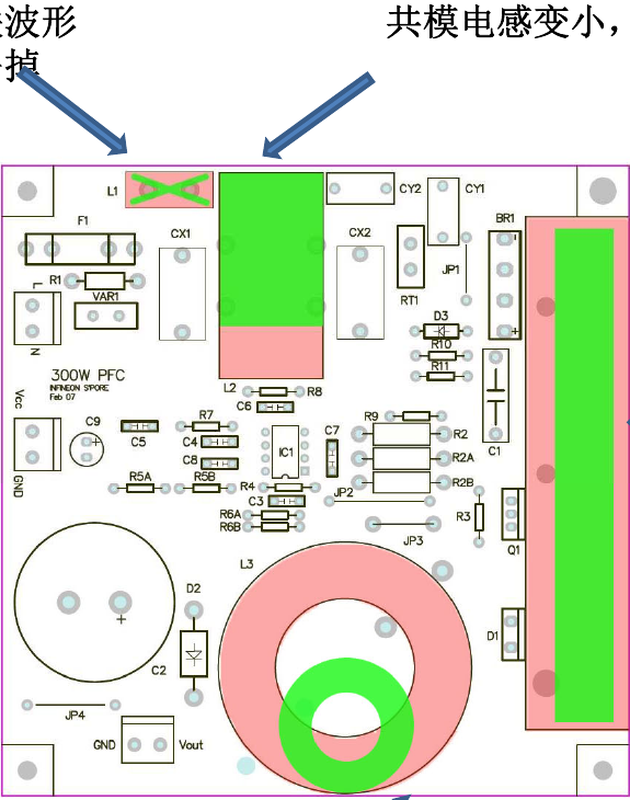

圖4 功率板布局要同時壓縮換流環路與共模耦合面積
緊湊布局能同時縮小功率回路和受干擾面積，但高壓爬電、電氣間隙與熱設計仍要滿足。尺寸變小不是目的，受控的電流回路才是。
振鈴頻率可以反推需要處理的寄生網絡。保持輸入電壓和負載不變，輕微改變回路電容或增加小阻尼后，如果頻率按預期移動，說明定位方向基本正確；若頻率不動但幅度變化很大，可能還有探頭、驅動或共模路徑參與。
門極負壓、米勒鉗位和驅動電源去耦也應在器件引腳附近檢查。GaN門極允許電壓窗口通常比傳統硅MOS更窄，不能用大幅過驅動換取速度。驅動芯片到柵極與源極的回路面積，應與功率回路一樣被當成高速網絡。
EMI整改還要覆蓋輸入電壓、負載和溫度。某個門極阻值在額定點波形很漂亮，輕載進入不同控制模式后可能出現突發脈沖；高溫下器件參數變化，又會改變振鈴阻尼。只看一個示波器截圖不能凍結方案。
量產前可把關鍵證據寫進檢查表：VGS峰值、VDS過沖、主振鈴頻率、最小死區、熱穩態溫升和傳導輻射余量。這樣后續換器件、改疊層或換供應商時，團隊知道哪些參數不能被悄悄改變。
如果整改必須犧牲一部分邊沿速度，也要把損耗變化量化。記錄門極阻值、開關能量和器件溫升，才能判斷EMI余量換來的代價是否可接受，而不是只以頻譜降低作為完成標準。
GaN讓效率和功率密度更有空間，也讓寄生參數不再躲在原理圖之外。EMI難壓，往往不是器件選錯，而是舊布局沒有為新的邊沿速度重新設計。
建議按“測準波形—縮小回路—控制門極—確認共模路徑—最后濾波”的順序排查，能少走很多盲目加料的彎路。
你的GaN樣機主要超標在傳導高頻段，還是輻射測試更明顯？
