同步MOS能降低導通壓降，但只有門極窗口與副邊電流方向重合時，這份理論優勢才會變成整機效率
把肖特基換成低導通電阻MOSFET，損耗公式看起來更漂亮，實測效率卻可能沒有提升。輕載時驅動本身在耗能，死區太長讓體二極管重新接管，關斷太晚還可能把輸出能量送回變壓器。
同步整流最容易被低RDS(on)吸引，卻忽略了它是一個必須按電流方向開關的有源整流器。器件選得再低阻，門極時序錯開，損耗仍會從導通壓降轉移到體二極管、反向電流和驅動回路。
工程判斷是：MOSFET替代二極管不是靜態替換，而是一場換流時序設計。效率必須按完整周期和全部工況驗證。
二極管整流的主要導通損耗與正向壓降和電流有關。同步MOS導通后，理想情況下由電流平方與導通電阻決定，低壓大電流場景通常更有潛力。

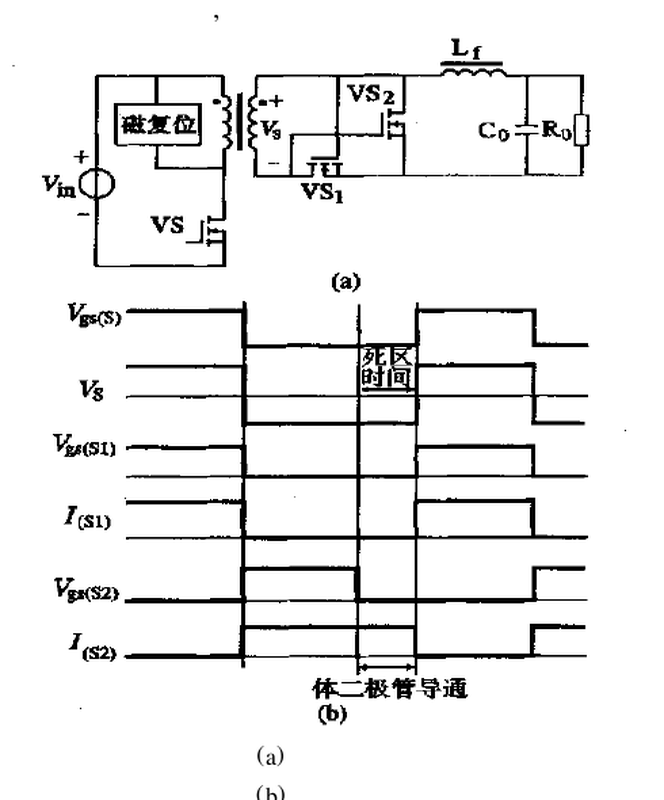

圖1 同步整流電路必須結合門極、漏源與換流波形判斷
但MOS還需要門極充放電，驅動器也有靜態電流。頻率提高、柵極電荷增大或輕載輸出功率很小時，這些近似固定的驅動損耗會占據更大比例。
所以額定點效率提升，不代表全負載曲線都提升。驗證應同時保留空載、輕載、額定和過載邊界，確認收益從哪一段負載開始出現。
副邊電流已經轉向整流支路，而VGS仍未越過有效門限時，電流會先流過體二極管。它的壓降與反向恢復相關損耗會吃掉部分同步整流收益。
為了避免上下橋臂或相鄰整流器件同時導通，控制中通常會保留死區。死區過短有直通風險，過長又擴大體二極管導通時間，兩者不能只憑一個典型工況設定。

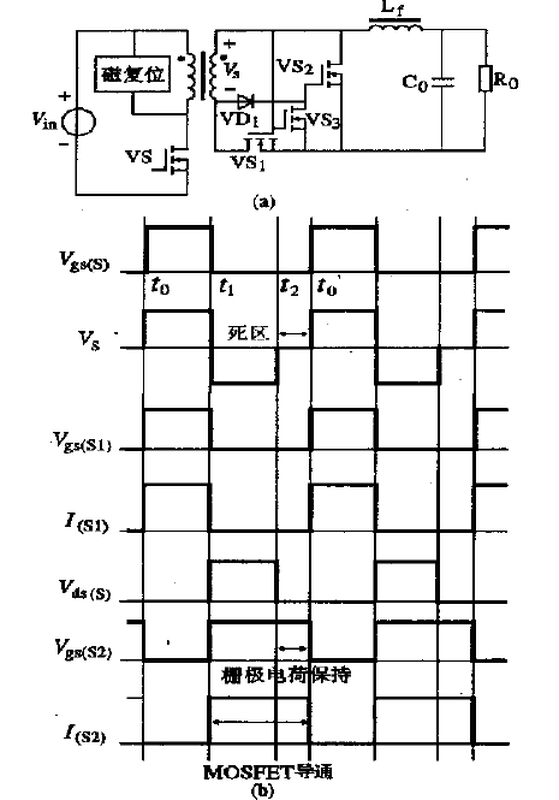

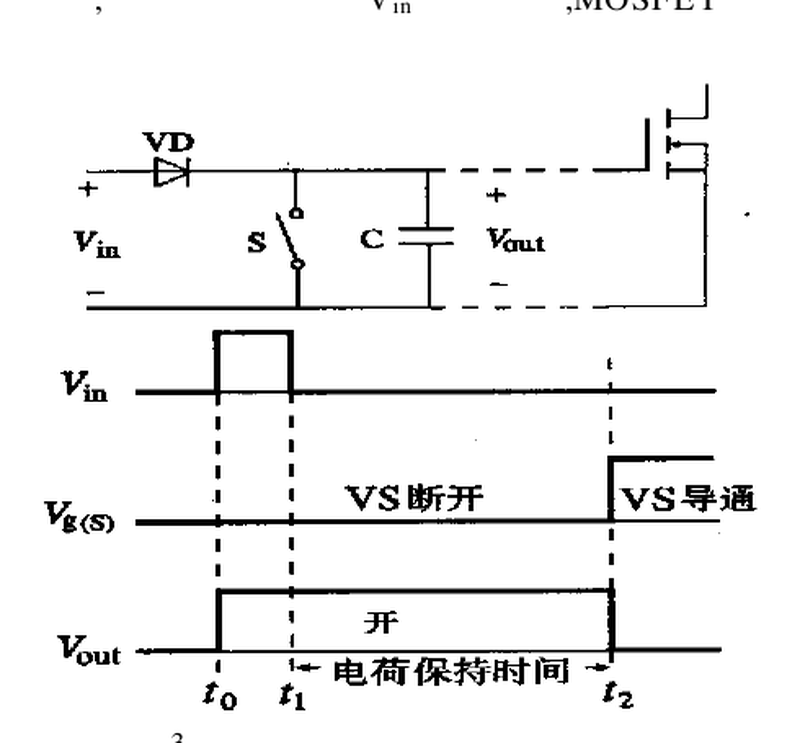

圖2 電壓型驅動的保持時間直接決定有效導通窗口
資料中的驅動保持與時序圖提醒了關鍵觀察點：不要只看控制器輸出，要在MOSFET引腳附近測實際VGS，并和副邊電流過零、VDS變化放在同一時間軸上。
當副邊繞組電壓翻轉或電流已經接近零，MOS仍保持導通，低阻通道會允許反向電流。能量可能從輸出電容回灌到變壓器，表現為負電流、額外環流和器件溫升。

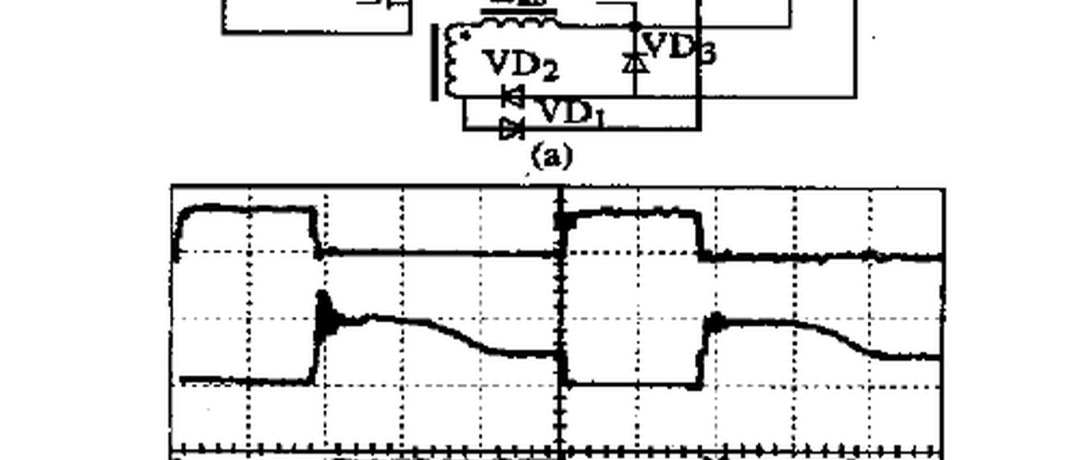

圖3 主回路波形要檢查電流過零與VGS關斷是否對齊
這類損耗在輕載、斷續模式和輸入輸出邊界更突出，因為有效導通時間縮短，固定延遲占比變大。按額定滿載調好的時序，未必能覆蓋所有模式切換。
自驅動方案受繞組電壓直接影響，結構簡單但窗口隨工況變化；外部或電流型驅動更可控，卻增加檢測、延遲與驅動功耗。選擇時要比較系統邊界，不是只比較元件數量。
把副邊電流、MOS VGS、MOS VDS和輸出電壓紋波同步抓取，探頭參考點和帶寬保持一致。先確認導通窗口覆蓋正向電流，再看過零后是否出現負電流。
隨后比較體二極管導通時間和驅動器溫升，分別估算導通、反向環流與柵極驅動三類損耗。只測MOS外殼溫度，無法判斷熱量到底來自哪一條路徑。

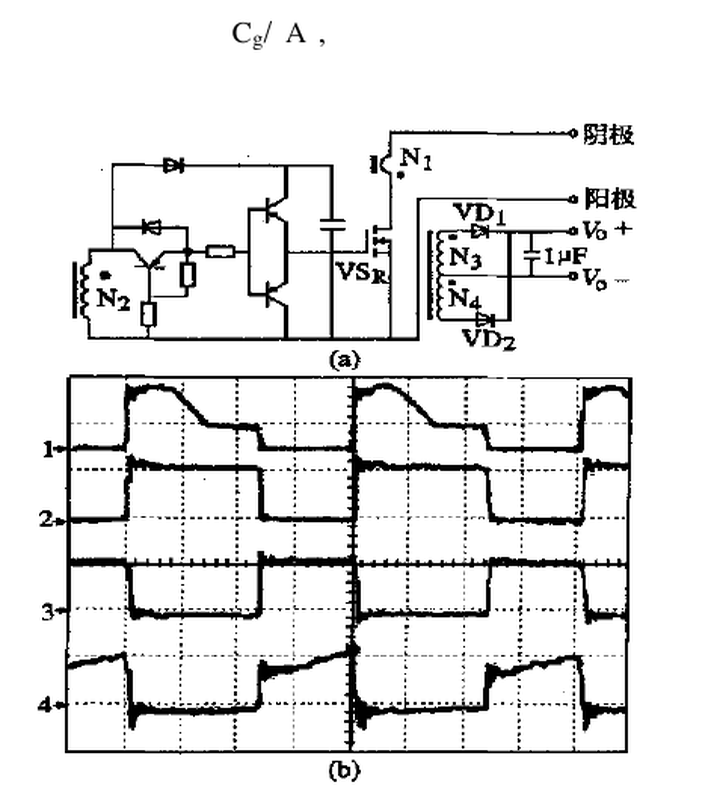

圖4 電流型驅動同樣要核對檢測延遲與實際門極波形
輸入高低壓、負載從空載到滿載、啟動與關斷都要覆蓋。若控制器會在輕載停用同步整流，還要檢查模式切換附近有沒有抖動或反復啟停。
最終接受的不是某張最好看的波形，而是一條在效率、溫升、直通裕量和反向電流之間都可重復的驅動窗口。
MOSFET參數也要按實際工作區看。低RDS(on)往往伴隨更大的柵極電荷和輸出電容，導通損耗下降的同時，驅動能量與換流負擔可能上升。若控制器驅動能力不足，門極邊沿變慢，器件會在過渡區停留更久，理論低阻值并不能全部兌現。
測量VGS時必須把探頭參考點接在MOS源極附近。副邊大電流會在銅皮和封裝引腳上產生壓降，若探頭地接在遠處，看到的門極電壓并不是器件真正承受的VGS。差分探頭或短回路測法能減少把公共電感電壓誤判為驅動尖峰。
并聯同步MOS還要考慮門極回路不一致。某顆器件先開、先關，會承擔更多換流電流；僅憑平均溫度可能看不出瞬時不均流。柵極電阻、驅動分支長度、源極Kelvin回路和器件參數離散都應納入布局評審。
若效率問題只在輕載出現，可以比較停用同步整流后的結果。體二極管損耗雖然增加，但若驅動與反向環流下降更多，整機反而可能改善。這個邊界應由實測效率和溫升決定，再交給控制策略實現，而不是用固定負載百分比機械切換。
記錄效率時還要扣除輔助驅動供電的輸入功率，否則主功率級看似改善，整機口徑卻可能沒有變化。
同步整流的優勢來自更低導通損耗，但只有電流方向正確、門極時序合適時才成立。死區、反向電流和驅動功耗中的任何一項失控，都可能讓低阻MOS變成新的熱源。
下次效率不升，先別急著換更低RDS(on)器件。把VGS、VDS和副邊電流對齊到一個周期里，損耗通常會在波形上先露出位置。
你的同步整流損耗主要出現在輕載，還是高輸入滿載？
