“A之選”射頻篇
ADI是業界卓越的半導體公司，在模擬信號、混合信號和數字信號處理的設計與制造領域都發揮著十分重要的作用。尤其是射頻與微波領域，ADI更是深耕多年，具有業界最廣泛的能力以及深厚的系統設計專業知識，是廣大RF工程師的“A之選”！
如何采用ADI的解決方案開發UHFRFID讀卡器射頻前端
超高頻射頻識別(UHFRFID)系統已廣泛應用于資產管理、服裝零售等領域。近年來，它們在無人售貨超市和汽車電子標識應用方面也獲得了廣泛的關注。ADI基于其信號鏈的UHFRFID讀卡器射頻前端的兩種實現方法。一種實現方法基于ADF9010和AD9963，另一種則基于AD9361。其中基于AD9361的解決方案大大降低了設計復雜度，減少了組件數量和板空間。

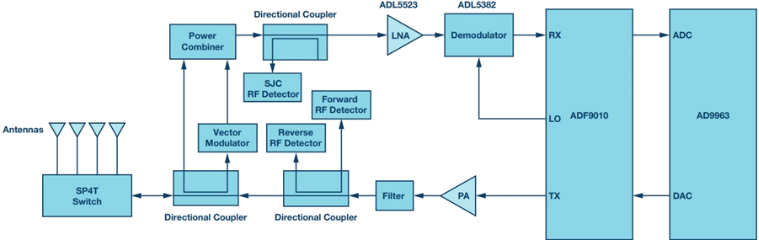

使用ADF9010和AD9963的UHFRFID讀卡器RF前端。

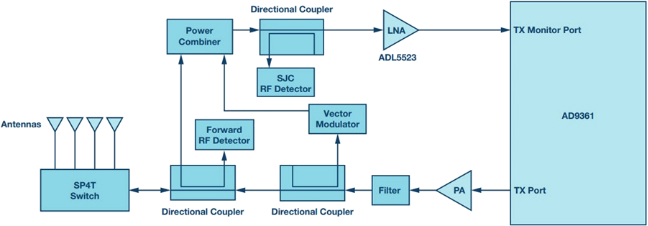

使用AD9361的UHFRFID讀卡器RF前端的框圖
產品推薦——AD9361
AD9361是一款面向3G和4G基站應用的高性能、高集成度的射頻(RF)Agile Transceiver?捷變收發器。該器件的可編程性和寬帶能力使其成為多種收發器應用的理想選擇。該器件集RF前端與靈活的混合信號基帶部分為一體，集成頻率合成器，為處理器提供可配置數字接口，從而簡化設計導入。AD9361接收器LO工作頻率范圍為70 MHz至6.0 GHz，發射器LO工作頻率范圍為47 MHz至6.0 GHz，涵蓋大部分特許執照和免執照頻段，支持的通道帶寬范圍為200 kHz以下至56 MHz。
設計具有高電壓 VCO 的高性能鎖相環
隨著特征尺寸在集成電路工藝中不斷縮小，器件電源電壓也呈現出下降趨勢。然而，作為PLL的關鍵元件，壓控振蕩器(VCO)的實用技術的使用并沒有以同樣快的速度下行。許多高性能VCO設計仍然采用可能需要高達30V電源電壓的離散電路來實現。這給當今的PLL或RF系統設計師帶來了嚴峻的挑戰：將低電壓PLL IC與更高電壓的VCO連接在一起。

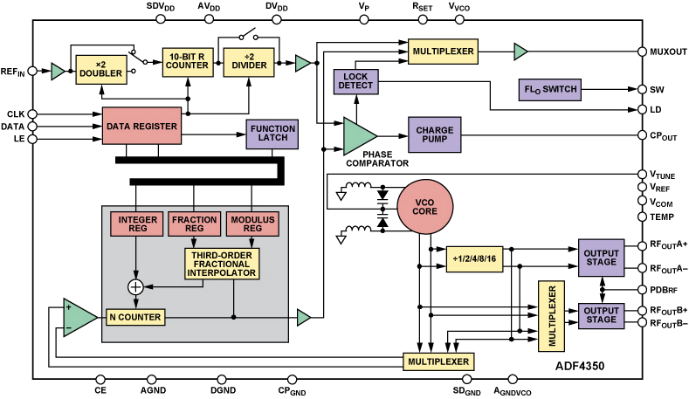

ADF4350PLL頻率合成器結構框圖
產品推薦——ADF4350
ADF4350結合外部環路濾波器和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。
ADF4350具有一個集成電壓控制振蕩器(VCO)，其基波輸出頻率范圍為2200 MHz至4400 MHz。此外，利用1/2/4/8/16分頻電路，用戶可以產生低至137.5 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。
創新集成收發器簡化2G至5G基站接收器設計
基站接收器設計是一項艱巨的任務。典型接收器組件包括混頻器、低噪聲放大器 (LNA) 和模數轉換器 (ADC) 等，這些器件隨著時間推移而不斷改善。但是，架構的改變卻不大。架構選擇的局限性阻礙了基站設計人員向市場推出差異化產品的努力。最近的產品開發，特別是集成收發器，顯著降低了最具挑戰性的基站接收器設計的一些限制。此類收發器提供的新基站架構使得基站設計人員能夠有更多選擇和方法來實現產品差異化。

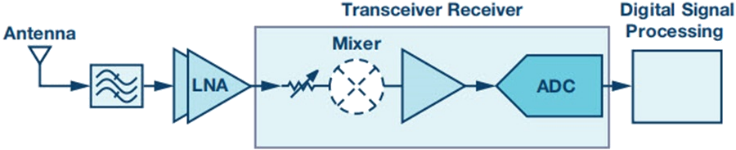

典型收發器/接收器信號鏈示意圖
產品推薦——ADRV9009
ADRV9009是一款高集成度射頻(RF)、捷變收發器，提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。這款IC具備多樣化的高性能和低功耗組合，以滿足3G、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。
“A之選”當然不止于此，如果你想了解更多更全的解決方案，記得下載哦~
《射頻與微波技術實用手冊》
這本書籍搜集了ADI官方網站的相關資料，按ADI信號鏈產品進行分類整理，共48篇技術文章，旨在梳理射頻與微波電路設計中的常見問題及其解決方案，為廣大從事該專業的工程師以及電子工程相關學子提供參考指南。
