被汽車圈驗證的GMSL技術如何幫助內窺鏡系統升級迭代

醫療機構正持續加碼數字醫療基礎設施建設，以改善患者治療效果、簡化工作流程，并支持?jǐn)?shù)據驅動的臨床決策。新冠疫情的爆發加速了這一趨勢，如今數字化正重新定義未來醫療服務模式。在此背景下，高分辨率醫用顯示屏的應用范圍不斷擴大，以支持診斷、監測和術中可視化。與此同時，微創和機器人輔助手術的快速增長，也在推動高性能外科攝像頭得到更廣泛采用。其中，機器人輔助手術市場預計到2030年將增至271億美元，規模達到當前的三倍；目前全球已部署超過2100臺手術機器人。

此類手術依賴先進的成像技術來實現可視化、精準操作和可靠控制。4K分辨率、3D成像和機器人集成，逐漸成為現代手術室的標配。隨著成像能力不斷提升，支撐這些技術的連接解決方案也必須升級。為了充分發揮現代成像系統的優勢，必須實現對未壓縮視頻和控制數據的可靠、低延遲傳輸。本文介紹的Gigabit Multimedia Serial Link?（GMSL，千兆多媒體串行鏈路）技術，可用作下一代醫療設備中攝像頭和顯示屏連接的可擴展統一解決方案。

在行業對更豐富、更具沉浸感的成像的需求驅動下，內窺鏡系統設計人員面臨著日益嚴峻的系統級挑戰。隨著視頻分辨率提升、幀率加快，加上多傳感器配置的引入，攝像頭單元產生的數據量大幅增加。

例如，4K60攝像頭系統可產生10Gbps以上的視頻數據。雙攝像頭系統（如圖1所示）如今已廣泛應用于立體3D或近紅外(NIR)熒光成像，產生的數據量可達上述數據量的2到4倍。

將大量數據從攝像頭單元經幾米長的線纜傳輸至外科醫生控制臺時，設計人員須應對信號衰減和結構尺寸帶來的挑戰。擴展攝像頭連接架構以提升吞吐能力時，通常需要提高時鐘頻率或增加線纜上的并行數據通道數量。然而，線纜的外形尺寸限制及帶寬提升帶來的線纜衰減加劇，使這兩種方法都難以實施。功耗也必須受到嚴格控制，以避免手持部件在使用過程中發熱，對患者安全和外科醫生的操作舒適性造成不利影響。

在支氣管鏡檢查、泌尿外科等感染風險較高的醫療操作中，一次性?xún)?nèi)窺鏡器械的使用正逐漸增加，成為另一個明顯的趨勢。一次性方案雖然提高了工作效率并減少了交叉感染，但也對成本控制與系統集成提出了更為嚴苛的要求，從而改變了系統設計的優先級。傳統基于FPGA的終端處理方案往往成本過高，難以滿足一次性設計的規?；慨a(chǎn)需求。此外，多芯線纜及復雜連接器的使用，也顯著推高了物料清單(BOM)成本。由于這些因素，要想在兼顧成本效益、小型化及便于滅菌的前提下實現高性能成像，變得極具挑戰性。

除了數據吞吐量和熱約束外，內窺鏡系統還必須滿足嚴格的電氣隔離要求，以確保患者安全并符合醫療標準，例如IEC 60601-1。將CMOS圖像傳感器的數千兆位視頻流數據進行跨隔離柵傳輸，是一項重大工程挑戰。實現攝像頭接口的穩健隔離是設計中的一個關鍵考量因素，將在本系列的第二部分詳細探討。

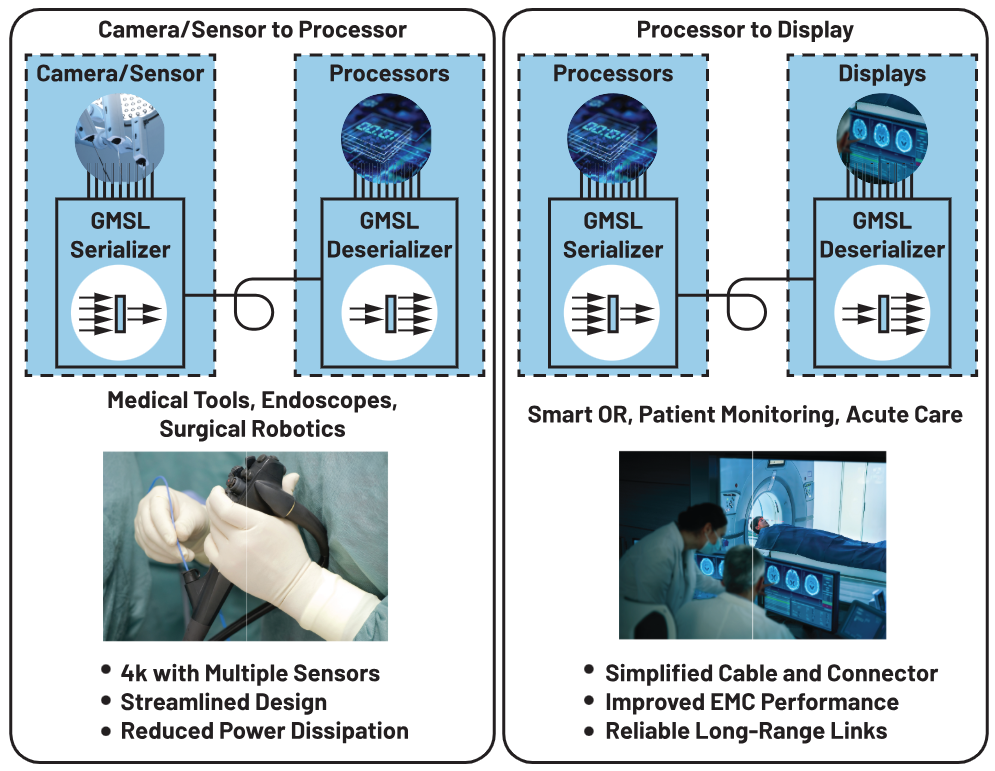

如圖2所示，ADI公司的GMSL技術直擊攝像頭和顯示屏連接挑戰，為現代醫療設備提供穩健、可擴展、低功耗的連接解決方案。GMSL原本為汽車應用而開發，已廣泛應用于先進駕駛輔助系統(ADAS)和車載信息娛樂系統，可滿足這類場景對于高帶寬、低延遲和可靠性的需求。GMSL技術支持通過單條同軸或屏蔽雙絞線(STP)線纜，傳輸未壓縮視頻、控制信號和電力，大大簡化了系統設計，同時確保信號經過長距離、柔性、支持滅菌處理的線纜后依然保持信號完整性。

GMSL技術非常適合連接采用MIPI CSI-2接口的CMOS圖像傳感器。這種架構支持各種單傳感器和多傳感器成像模式，包括用于高保真彩色成像的RGB傳感器、用于熒光可視化的NIR傳感器以及用于3D深度感知的立體傳感器。

GMSL鏈路支持每鏈路6Gbps或12Gbps的可擴展帶寬，可使用單傳感器或多傳感器配置來傳輸高分辨率、高幀率視頻。使用單條同軸或STP線纜即可傳輸視頻、電力和控制信號，線纜外形尺寸得以縮小，連接器復雜度也得以降低。

GMSL通過取代傳統基于FPGA的終端處理實現方案，顯著降低了手持部件的功耗和熱負荷。這項技術不僅讓一次性器械具備可行性，還能改善外科醫生的操作舒適度。

GMSL非常適合內窺鏡成像系統。在此類系統中，線纜會不停地運動和彎折（彎曲半徑很?。?，并反復經受滅菌處理，但高速數據傳輸必須始終穩定可靠。ADI的專利自適應均衡技術能夠?qū)崟r(shí)持續調整，即使內窺鏡線纜因長期使用而發生老化，信號完整性也不受影響。

UART、I²C、SPI等控制接口可通過GMSL鏈路進行隧道傳輸，從而有效減少導線數量，縮小線纜直徑，并支持對圖像傳感器進行配置，而且可對鏡頭驅動器、照明電路、安全存儲器、環境傳感器等外設進行管理。這套系統還支持參考時鐘經參考通道傳輸(RoR)，讓圖像傳感器的參考時鐘能夠通過同一線纜傳輸，使得手持部件無需晶體振蕩器，從而進一步簡化設計。

GMSL以微秒級延遲傳輸未壓縮視頻，滿足手術機器人和實時可視化系統的嚴格時序要求。使用未壓縮數據還能確保為外科手術導航與診斷中使用的新興AI算法提供高保真輸入。車規級穩健性，包括循環冗余校驗(CRC)和差錯校驗，有助于在苛刻的工作條件下維護數據完整性。

基于GMSL的內窺鏡成像系統通常將GMSL串行器直接放置在手持部件中，與MIPI CSI-2 CMOS圖像傳感器連接。串行器將高速圖像數據轉換為穩健的GMSL數據流，以便通過單條同軸或STP線纜，傳輸?shù)轿挥谑中g(shù)車或控制臺中的GMSL解串器。MIPI CSI-2接口可在手術控制臺中進行電氣隔離，以提供所需的安全性。本系列的第二部分將對此深入探討。

此架構（如圖3所示）具備若干關鍵優勢：

• 簡化攝像頭設計：無需傳統邊緣處理方案中使用的FPGA，支持一次性器械，設計更緊湊、熱效率更高、更經濟。

• 降低線纜復雜度：通過單條輕量級線纜，傳輸視頻、電力和控制信號，有效減少導線數量，縮小導線直徑和連接器尺寸，并減輕連接器重量。自適應均衡技術能夠在整條線纜上維護信號完整性。

• 性能可擴展：這種架構支持更高的分辨率、幀率和多傳感器配置。為了獲得更大的帶寬，可以使用雙GMSL串行器設置。

• 降低功耗：通過取代FPGA和大部分支持電路，手持部件的發熱量得以有效降低，系統效率得以提高，長時間手術過程中外科醫生的操作舒適度也有保障。

• 外設集成：GMSL鏈路支持多種邊帶協議（UART、I²C、SPI），不僅可實現對鏡頭驅動器、照明光源和安全認證器的控制，還為后續檢測模式提供了通信平臺。

• 支持滅菌處理：簡化的線纜和連接器設計非常適合可高溫滅菌的器械；再結合自適應均衡技術，可確保在臨床環境中的長期可靠性。

這種架構特別適合采用MIPI CSI-2 CMOS圖像傳感器的腹腔鏡、支氣管鏡和泌尿科器械。在這類器械中，圖像傳感器位于手持部件中，并通過柔性或剛性光纖與手術部位建立連接。這種架構對采用緊湊型圖像傳感器的CMOS端頭式內窺鏡同樣有利，可將CSI-2接口的傳輸距離縮短至內窺鏡遠端與手持部件之間的距離。

不止于內窺鏡：顯示屏和外設連接

GMSL技術的應用遠不止于內窺鏡系統中的攝像頭連接。在手術場景中，GMSL能夠?qū)⒏叻直媛室曨l從處理器路由到手術室內外的顯示屏，從而在多個顯示終端上實現實時可視化。在急救和治療設備中，如輸液泵、透析機和患者監測系統，GMSL支持將內部視頻傳輸?shù)角度胧斤@示屏，從而取代常常會引起機械可靠性問題和電磁干擾(EMI)的笨重帶狀線纜。

通過將視頻、控制信號和電力統一經由單條同軸或STP線纜傳輸，GMSL簡化了系統架構并提高了可靠性。GMSL也非常適合與眼科、皮膚科和體外診斷設備中使用的遠程成像模塊連接，滿足此類設備對緊湊型、高帶寬攝像頭鏈路的需求。經驗證，GMSL能夠在約15至20米的距離上保持信號完整性（實際距離取決于線纜組件），因而非常適合用于臨床和實驗室環境中的模塊化系統及分布式成像平臺。

GMSL器件和原型生態系統

ADI提供了全面的GMSL串行器和解串器產品組合，支持各種各樣的成像和顯示應用。GMSL2系列支持6Gbps鏈路，包括MAX96717（CSI-2轉GMSL2串行器）、MAX96714（GMSL2/GMSL1轉CSI-2解串器）和適用于多傳感器配置的MAX9295D雙串行器。最近發布的GMSL3器件（包括MAX96792和MAX96793）支持12Gbps鏈路，能夠讓先進成像系統實現更高的分辨率和幀率。圖4顯示了利用GMSL2和GMSL3與手術器械中的單/雙CMOS圖像傳感器進行連接的常見架構。

這些器件支持通過單條同軸或STP線纜傳輸未壓縮視頻、控制信號和電力，從而簡化系統設計并降低連接器復雜度。單/雙串行器架構的參考圖片可在GMSL技術網頁上獲取。

為了加速開發，ADI與生態伙伴合作，提供多種評估板、載體平臺和攝像頭接口套件。這些工具支持NVIDIA Jetson和樹莓派等平臺，并且包含軟件協議棧、內核驅動程序與診斷工具，有助于快速實現原型開發和驗證。GMSL生態供應商列表也可通過GMSL網頁獲取。

針對希望深入了解GMSL的工程師和開發者，GMSL大學(GMSL U)提供了結構化在線學習課程。其中包括基礎課程、實施示例，還有專門面向顯示屏和傳感器應用的認證路徑。GMSL U致力于幫助客戶在醫療、工業、汽車等領域，信心十足地評估、設計、部署基于GMSL的系統。

結語

在外科手術和急救護理領域，成像與可視化技術變得日益重要，系統設計人員必須重新思考如何通過緊湊且支持滅菌處理的平臺傳輸視頻、控制信號及電力。GMSL技術提供了一種經過驗證且可擴展的解決方案，支持將高性能攝像頭和顯示屏集成到現代醫療器械中，從而在簡化設計的同時，滿足帶寬、可靠性和外形尺寸要求。
