拒絕無效畫板，資深工程師的PCB防翻車指南

此類在線工具雖然有幫助，但不夠全面。此類工具大多未考慮散熱要求、特定網絡的載流能力、因功能或安全間距要求而增加的電壓間距，也未將避免高敏感電路串?dāng)_所需的額外設計技術和間距納入考量。簡而言之，此類工具對實際應用場景一無所知。本文將提供一套指導流程，協助設計更優質的PCB。

原理圖設計始終處于首位，設計人員應透徹理解原理圖內容及電路內部工作原理。這一點至關重要，怎么強調都不為過。

如前所述，電路板面積和尺寸通常取決于元器件和引腳數量，而疊層結構則由網絡或傳輸線的數量及其功能決定。原理圖（或設計方案）應明確上述約束條件，但實際情況并非總是如此，有時可用空間極為有限。在原理圖中布置元器件時，應反映實際布局需求，或至少在原理圖中添加相應注釋以輔助布局。需要緊湊布置的節點應在原理圖上標注為緊湊，需要靠近的電路應在原理圖上就近放置。諸如此類的做法將有助于后續的器件布局工作。有些設計（如射頻或高速數字電路）需關注物理距離（傳播延遲）或其他模擬特性（例如精密模擬電路）；而在其他設計中，電路元器件可視為集總元件，物理距離不再重要。所有上述細節均應以適當方式標注在原理圖上，以明確從原理圖過渡到PCB設計時的關鍵要素。

在一定程度上，布局方案也會影響原理圖設計，比如當需要克服低層數板帶來的設計妥協，或進行多板設計（包括板對板連接器）時。差分信號的應用即為典型案例（圖1）。此項技術常用于需長距離傳輸?shù)哪M或數字信號，例如電纜傳輸場景。在這項技術中，正負信號同時通過電纜傳輸（除地線外）。各信號產生的位移電流在地線上相互抵消，從而形成幾乎不受共模干擾或電磁干擾(EMI)影響的通信路徑。同樣的技術也可用于PCB上的短距離傳輸，以保持接地完整性，適用于精密或敏感模擬 信號，或在PCB走線距離過長時使用。

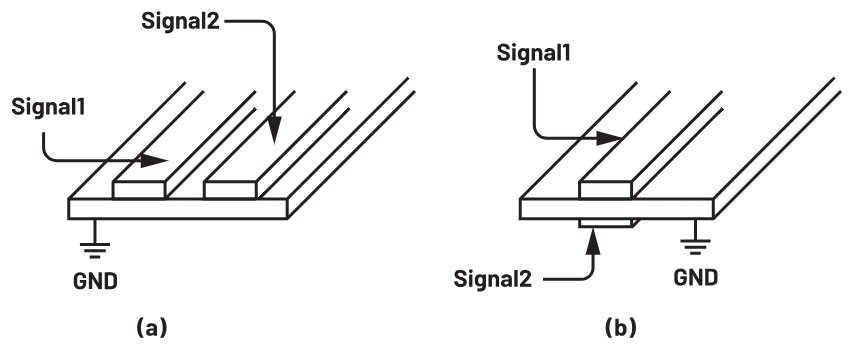

圖1a中，兩條等長的互補信號線并行布設，共用同一接地平面。圖1b中，信號線分布于不同層，由接地平面分隔。由于各信號的物理位置幾乎相同，耦合的干擾信號也應一致。因此，差分信號可有效抑制耦合噪聲。

有時無法完全消除地線中的電流，此時需將接地平面分割為多個區域，或改用接地樹結構。是否有必要采用上述方法取決于布局的幾何形狀。為便于實施，可修改原理圖以分離地線：保持同一網絡，但使用不同的地線符號（如gnd1、gnd2、gnd3等），從而強制在布局中實現地線分離。

自然界總是傾向于從源端獲取最少能量（無論是存儲還是耗散）。對于接地平面上方走線中的交流信號，信號地回流電流始終沿信號走線正下方的地平面流動。原本僅依據法拉第定律即可完成電磁場限制的目的，但信號走線周圍仍設有完整的接地平面（帶狀線設計則有兩個接地平面）。實心接地平面可提供更優的高頻去耦性能（即在更高頻率下提供更低阻抗的電源），且大面積銅箔能更有效地限制直流和交流電磁場。

既然如此，為何還要使用接地樹結構而非接地平面？圖2和圖3展示了這兩種方法，并附有描述有損傳輸線阻抗的公式。

先來看這個公式，在直流條件下(ω = 0)，線路的阻抗是√((R/G))（即損耗部分）。對于電流回流路徑，1/G同樣代表電阻，因此電流沿最小電阻路徑回流，充分利用所有可用銅箔。此現象本質上是自然界在最小化能量。在此低頻情況下，I²R損耗消耗的能量遠大于接地回路電感存儲的能量。當ω = 0時，直流回流電流不再局限于信號走線正下方區域，銅箔中的電流流動會在接地平面上產生電壓降。

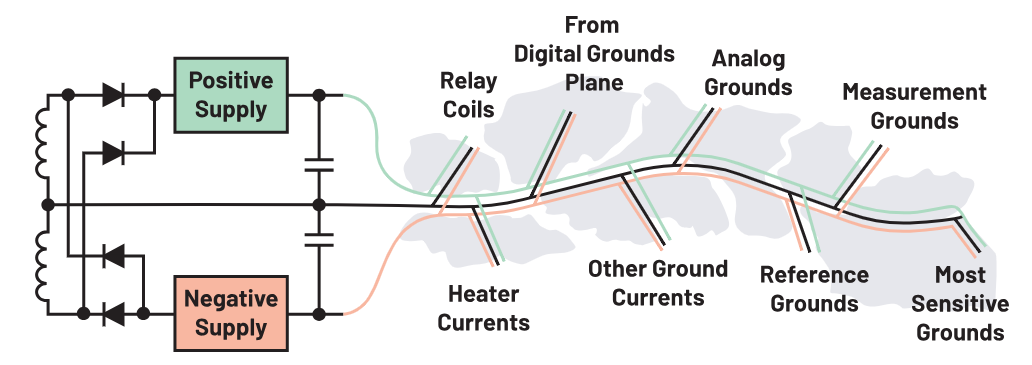

構建接地樹時，應從變壓器開始，優先引導噪聲最大的電流回流（圖2）。隨后，繼續將其他接地回流電流匯入以測量地為終點的分支。此方法可將接地噪聲和誤差轉換為易于抑制的共模信號。注：為適應元器件位置，某些分支可能較長。最后可在所有分支上鋪設接地銅箔，在不影響此方法有效性的前提下降低電源阻抗。

先將接地平面的兩側分別指定為相鄰信號層的專用回流路徑。若未采用接地樹結構，低頻下接地電流噪聲源轉化為共模誤差還是差模誤差，將完全取決于元器件布局。

而在高頻下，電感限制了總電流幅值，因此減少儲能成為降低源端能量提取的關鍵參數。

在低頻下，上述電流引起的接地電壓降可能導致測量誤差，具體取決于元器件布局及關鍵測量的接地參考點位置。由此可見，接地點的電位并非處處為零。

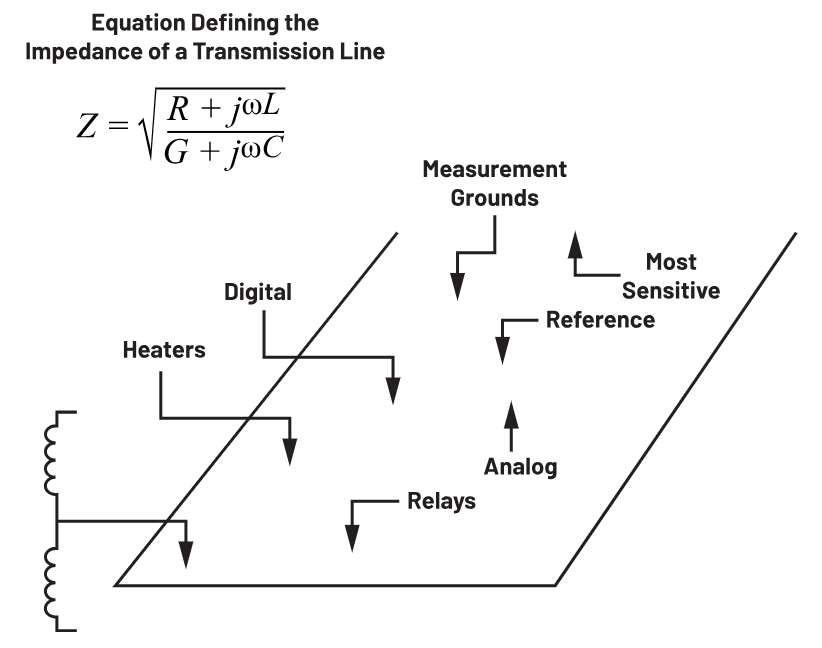

接下來分析圖3所示的接地平面布局。此方法通過控制回流電流路徑，確保大電流不會產生可被檢測到的電壓降。

在原理圖中，可對每個分支進行差異化標記，以強化PCB中的架構設計。實際上，采用接地樹會顯著增加布局工作量，因?yàn)槿孕铻樗袀鬏斁€提供受控（且狹小）的場空間，以限制交流電磁場。圖2中所示的所有接地銅箔填充均為解決此問題所必需。

布線前的決策決定了后續設計的成敗。通過調整原理圖以滿足布局需求，并盡早選擇合適的接地架構，可為電路板按預期運行奠定堅實基礎。無論設計中采用實心接地平面還是精密控制的接地樹，目標始終一致：限制電磁場、控制回流電流、防止噪聲耦合至敏感節點。
