“下有光纜，嚴禁開挖”。光纜是干什么的？如果挖開了會有什么后果呢？
好了，現在我們一起來看下光纜的組成部分吧：
纜芯：由單根或多根光纖組成。
加強構件：用于增強光纜拉抗力的組件。材料一般為鋼絲或非金屬纖維。通常位于纜芯中心，有時候也配置在護層中。
護層（護層通常是內護套→鎧裝層→外護層三層結構）：用于防水防潮、抗拉、抗壓、抗彎等。材料為聚乙烯或聚氯乙烯（PE或PVC）、聚氨酯聚酰胺，以及鋁鋼等金屬。位置為由內到外的一層或多層圓筒狀護套。鎧裝層一般為鋼絲鋼帶，位于外護層內，主要是防止外力損壞光纜。
光纜有哪些常用類型？
層絞式：松套或緊套光纖繞在中心加強構件周圍絞合而構成的光纜。緊套或松套光纖指穿上保護外衣的光纖，保護外衣材料主要有聚丙烯、尼龍-12、聚酯彈性體、氟-46、纖維增強塑料、定向拉伸聚合物等。層絞式結構光纜類似于傳統的電纜結構，因此又稱為古典光纜。此類光纜可收容的光纖數量一般是6~12芯，也有24芯。隨著光纖數量需求增多，出現了單元式絞合，即套管內的光纖不僅是1根光纖芯，而是多根光纖芯，也擴展了層絞式光纜可容納的光纖數量。
層絞式光纜制造容易，光纜中光纖余長易控制，光纜機械、環境性能好，可用于直埋、管道和架空鋪設。
骨架式：既然叫骨架式，毫無疑問光纜內肯定是有一個叫骨架的部分。此種光纜就是拿塑料骨架的槽來收容光纖。骨架槽的橫截面可能是V形、U形等形狀，縱向是螺旋形或正弦形。一個骨架槽可放置5~10根經涂覆的光纖。
骨架式光纜對光纖具有良好的保護性能、側壓強度好、結構緊湊、纜徑小，適用于管道布放。另外光纖密度大，可達數千芯。但是骨架式光纜制造復雜。
束管式：跟骨架式光纜類似，在束管式光纜中心內有一個大管子，用于收容光纖。這個管子叫大套管。大套管內裝載經過涂覆后的光纖，這些光纖無絞合放置在大套管內。加強構件層繞在大套管周圍。
此類光纜結構簡單、制造工藝簡捷；對光纖的保護優于其他結構的光纜、耐側壓，可提高網絡傳輸?shù)姆€(wěn)定性，光纜截面積小，重量輕，特別適宜架空鋪設。束管中光纖數量靈活，但纜中光纖數不宜過多。
帶狀式：帶狀式光纜以光纜內收容的光纖為帶狀光纖單元而得名。帶狀光纖單元是以幾層帶狀光纖疊放組成的矩形光纖組合。將帶狀光纖單元放入大套管中，就是束管式帶狀光纜；放入骨架槽內，就是骨架式帶狀光纜；放入光纖套管內以絞合方式繞著中心加強構件放置，就是層絞式帶狀光纜。束管式帶狀光纜示意圖如下：
帶狀式光纜帶體積小，可提高光纜中光纖的密度，容納更多的光纖芯數，例如320~3456芯。帶狀光纜適用于當前發展迅速的光纖接入網。

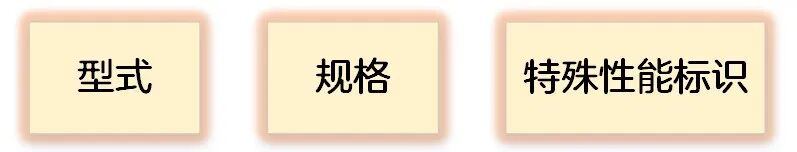

光纜型號是什么意思？
注：型式、規格和特殊性能標識之間用空格隔開。
光纜的型式組成如下所示：

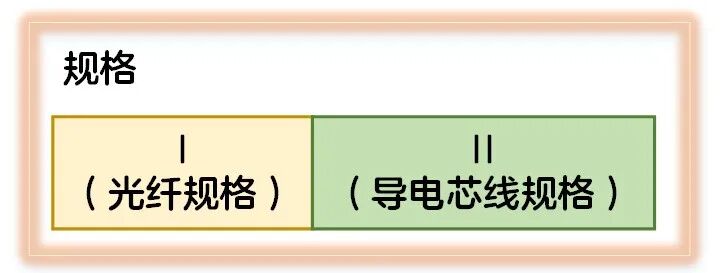

光纜規格組成如下所示：
光纜型號中型式的I（分類）含義參見下表：
| 代號 | 含義 |
| GY | 通信用室（野）外光纜 |
| GYW | 通信用微型室外光纜 |
| GYC | 通信用氣吹布放微型室外光纜 |
GYL | 通信用室外路面微槽敷設光纜 |
| GYP | 通信用室外防鼠嚙排水管道光纜 |
| GJ | 通信用室（局）內光纜 |
| GJC | 通信用氣吹布放微型室內光纜 |
| GJX | 通信用室內蝶形引入光纜 |
| GJY | 通信室內外光纜 |
| GJYX | 通信用室內外蝶形引入光纜 |
| GH | 通信用海底光纜 |
| GM | 通信用移動式光纜 |
| GS | 通信用海底光纜 |
| GT | 通信用特殊光纜 |
光纜型號中型式的II（加強構件）含義參見下表：
| 代號 | 含義 |
無符號 | 金屬加強構件 |
F | 非金屬加強構件 |
光纜型號中型式III（結構特征）含義參見下表：
| 結構特征類型 | 代號 | 含義 |
| 纜芯光纖結構 | 無符號 | 分立式光纖結構 |
| D | 光纖帶結構 | |
二次被覆結構 | 無符號 | 光纖松套被覆結構或無被覆結構 |
| S | 光纖束結構 | |
| J | 光纖緊套被覆結構 | |
松套管材料 | 無符號 | 塑料松套管或無松套管 |
| M | 金屬松套管 | |
纜芯結構 | 無符號 | 層絞結構 |
| G | 骨架槽結構 | |
| X | 中心管結構 | |
阻水結構 | 無符號 | 全干式或半干式 |
T | 填充式結構 | |
承載結構 | 無符號 | 非自承載式結構 |
| C | 自承式結構 | |
吊線材料 | 無符號 | 金屬加強吊線或無吊線 |
| F | 非金屬加強吊線 | |
截面形狀 | 無符號 | 圓形 |
| E | 橢圓形狀 | |
| B | 橢圓形狀 | |
| 8 | 8字形狀 |
光纜型號中型式的IV（護套）含義參見下表：
| 代號 | 含義 |
| Y | 聚乙烯護套 |
| V | 聚氯乙烯護套 |
| U | 聚氨酯護套 |
| H | 低煙無鹵護套 |
| A | 鋁—聚乙烯粘接護套（簡稱A護套） |
| S | 鋼—聚乙烯粘接護套（簡稱S護套） |
| F | 非金屬纖維增強—聚乙烯粘接護套（簡稱F護套） |
| W | 夾帶鋼絲的鋼—聚乙烯粘接護套（簡稱W護套） |
| L | 鋁護套 |
| G | 鋼護套 |
當光纜有外護層（即型式的V）時，外護層可能包含墊層、鎧裝層和外被層的部分或全部，因此V用兩組數字表示。每組數字可能由1位或2位數字組成。型式的V（護層）含義參見下表：
第一組（鎧裝層） | 第二組（外被層或外套） | ||
| 代號 | 含義 | 代號 | 含義 |
| 0 | 無鎧裝層 | 無符號 | 無外被層 |
| 1 | 鋼管 | 1 | 纖維外被 |
| 2 | 繞包雙鋼帶 | 2 | 聚氯乙烯套 |
| 3 | 單細圓鋼絲 | 3 | 聚乙烯套 |
| 33 | 雙細圓鋼絲 | 4 | 聚乙烯套加覆尼龍?zhí)?/span> |
| 4 | 單粗圓鋼絲 | 5 | 聚乙烯保護套 |
| 44 | 雙粗圓鋼絲 | 6 | 阻燃聚乙烯套 |
| 5 | 皺紋鋼帶 | 7 | 尼龍?zhí)准痈簿垡蚁┨?/span> |
| 6 | 非金屬絲 | - | - |
| 7 | 非金屬帶 | - | - |
光纜型號的規格由光纖、通信線和饋電線規格組成，三者之間用“+”隔開。通信線和饋電線可以全部或部分缺省。
光纖規格由光纖數和光纖類別組成，光纖類別參見光纖產品分類表格，光纖數用光纜中間同類別光纖的實際有效數目的數字表示。光纖類別代號應符合GB/T 12357以及GB/T 9771中的規定，光纖類別參見下表：
| 多模光纖 | 單模光纖 | ||
| 代號 | 含義 | 代號 | 含義 |
| A1a.1 | 二氧化硅漸變折射率多模光纖 | B1.1 | 二氧化硅非色散位移單模光纖，即G.652.A/ G.652.B光纖 |
| A1a.2 | B1.2 | 二氧化硅截止波長位移單模光纖，即G.654光纖 | |
| A1a.3 | B1.3 | 二氧化硅波長帶擴展的非色散位移單模光纖，即即G.652.C光纖 | |
| A1b | B2 | 二氧化硅色散位移單模光纖，即G.653光纖 | |
| A1d | B4a | 二氧化硅非零色散位移單模光纖，即G.655.A光纖 | |
| A2a~A2c | 二氧化硅突變折射率多模光纖 | B4b | 二氧化硅非零色散位移單模光纖，即G.655.B光纖 |
| A3a~A3c | 二氧化硅漸變折射率、塑料包層多模光纖 | B4c | 二氧化硅非零色散位移單模光纖，即G.655.C光纖 |
| A4a~A4d | 突變折射率塑料光纖 | B4d | 二氧化硅非零色散位移單模光纖，即G.655.D光纖 |
| A4e | 漸變或多階折射率塑料光纖 | B4e | 二氧化硅非零色散位移單模光纖，即G.655.E光纖 |
| A4f~A4h | 漸變折射率塑料光纖 | B5 | 寬波長段光傳輸用非零色散光纖，即G.656光纖 |
| - | - | B6a1 | 接入網用彎曲損耗不敏感光纖，即G.657.A1光纖 |
| - | - | B6a2 | 接入網用彎曲損耗不敏感光纖，即G.657.A2光纖 |
| - | - | B6b2 | 接入網用彎曲損耗不敏感光纖，即G.657.B2光纖 |
| - | - | B6b3 | 接入網用彎曲損耗不敏感光纖，即G.657.B3光纖 |
通信線規格的構成應符合YD/T 322-1996中表3的規定。例如：2×2×0.4，表示2對標稱直徑為0.4mm的通信對。
饋電線規格的構成應符合YD/T 1173-2010中表3的規定。例如：4×1.5，表示4對標稱截面積為1.5mm2的饋電線。
【答案：GY通信室外光纜、F非金屬加強構件、T填充式結構（此處代表結構特征，有幾項是無符號，不能僅看字母T代表的含義，要將無符號的結構含義補充上，所以結構特征完整含義應該是：松套層絞式填充結構）、A鋁—聚乙烯粘接護套、5皺紋鋼帶鎧裝、3聚乙烯護套】
光纜未來會如何發展？
生態光纜：主要是從環境保護角度考慮，解決光纜含不環保材料問題，例如PVC燃燒會釋放有毒氣體、光纜穩定劑中含鉛。此類光纜主要用在室內、樓房及家庭。目前已有公司生產出一些用于此類光纜的新材料如無鹵性阻燃塑料。
納米技術光纜：采用納米材料（例如納米光纖涂料、納米光纖油膏、納米護套用聚乙烯、光纖護套納米PBT）的光纜，利用了納米材料所具有的許多優異性能，例如提高了光纜的抗機械沖擊性能。
微型光纜：微型光纜主要為了配合氣壓或水壓安裝施工系統的運用，各種微型的光纜結構已在設計和使用中，要求光纜與管道之間有一定的系數，光纜重量要準確無誤并且有一定的硬度等。微型光纜和自動安裝的方式為了適應未來接入網的需求，特別是在用戶駐地網絡中綜合布線系統、在智能建筑的智能管道中布線。
