在汽車領域，大家對MVG可能不太熟悉，但“MVG目前在天線測試領域居全球第一，服務超過660家客戶，在全球前20家最大的高科技公司中，有11家已成為MVG的客戶。”MVG亞太區技術總監Mathieu Mercier在近日的“汽車天線測試”線上媒體交流會向各媒體記者宣布道。
MVG亞太區技術總監Mathieu Mercier
2020年MVG全球營收9870萬歐元，每年會安裝超過100臺測試系統。據Mathieu Mercier介紹，其實MVG公司業務主要分三大塊： AMS（天線測試系統） 、EMC電磁兼容領域因?yàn)殡姶挪ㄔ趯?shí)際環境中是不可視的，MVG公司通過自己的專利技術MV-Scan使這種電磁波可視化，比如在手機行業的應用就是很好的案例。另外還有EIC，集中于一些小型化的電磁安全測試系統。此次交流會的主題則專注于“汽車天線測試”。
天線測試與“汽車天線測試”
基于不同用戶對于天線測試的不同要求，MVG公司生產各種各樣不同的產品，如多探頭測試系統、緊縮場的測試系統、緊縮場饋源探頭，以及測試軟件等等。MVG所提供的產品覆蓋不同用戶的要求，并提供不同的測試產品與之相對應。其中，汽車天線測試是目前市場熱點，用戶需求越來越多，也是MVG重點關注的市場之一。
MVG多探頭測試技術的測試系統分成不同種類。較小型化的測試系統，用于測試小型天線。基于相類似技術可以做比較大的測試系統。下方圖一是測試汽車的測試系統。MVG也提供用于5G毫米波OTA測試的解決方案，主要是給5G測試準備的一種測試系統，可以測平板電腦、手機等等(圖二)。

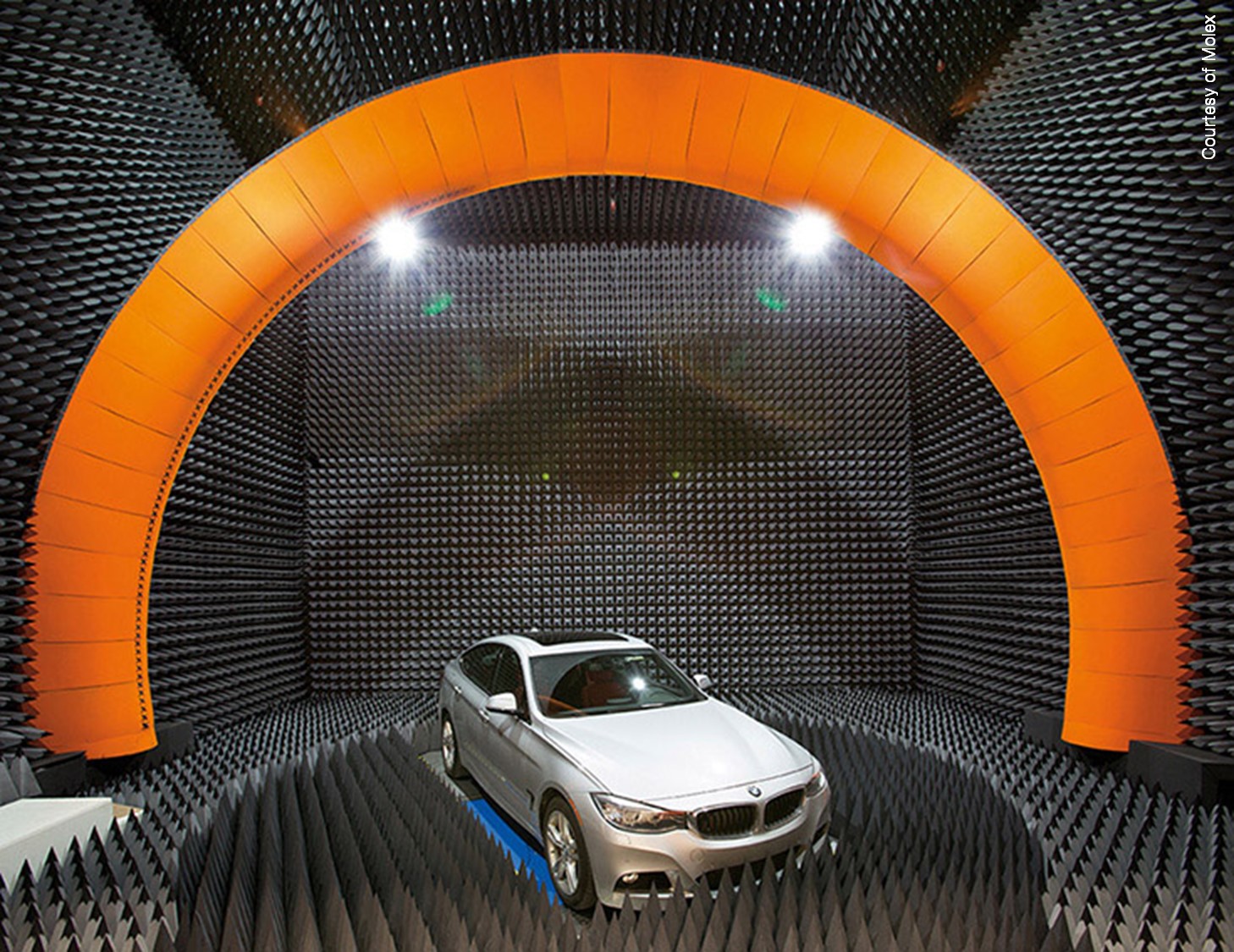

汽車測試系統 （圖一）

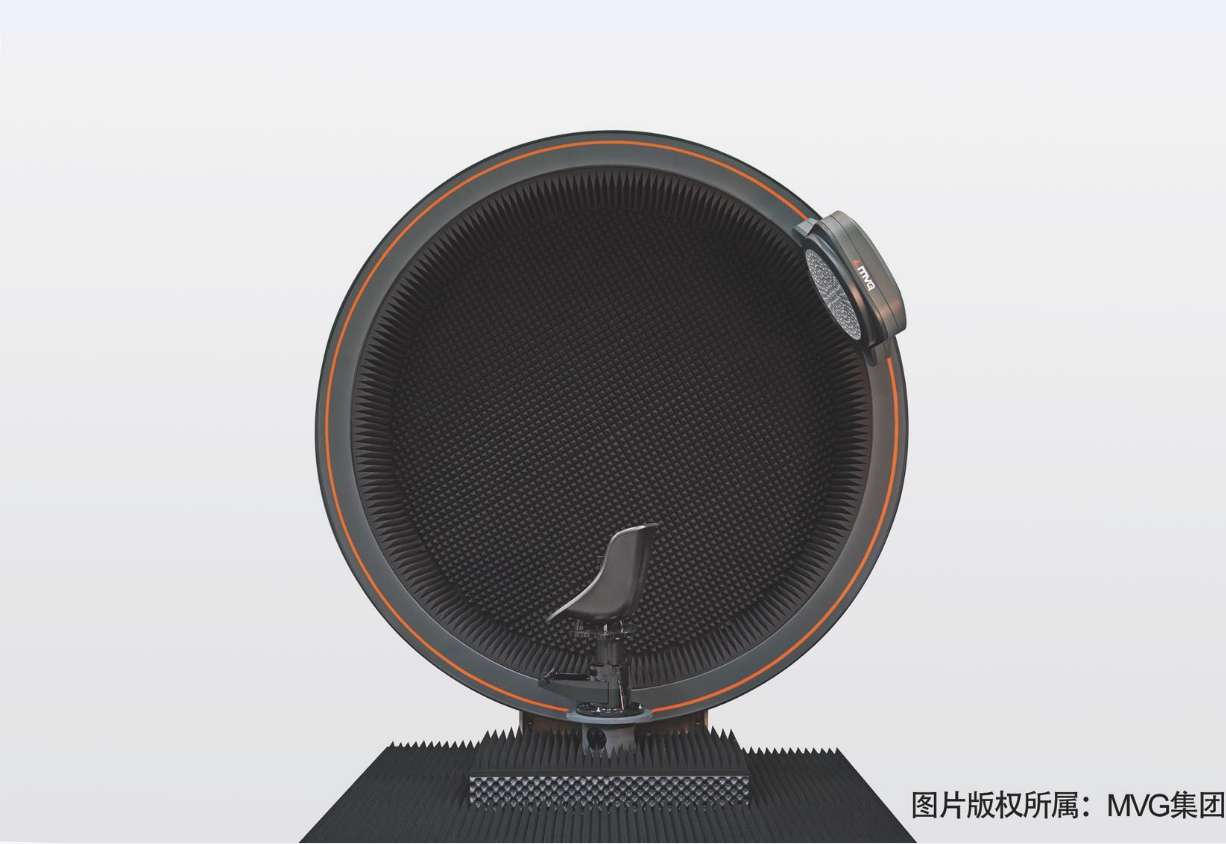

MVG 5G毫米波OTA測試的解決方案(圖二)
除上述提到的之外，MVG 也提供緊縮場的測試系統，使用比較大的反射面去完成測試，用于雷達測試系統或是測試基站。針對不同測試用戶的測試場景，MVG可以提供不同的測試系統。而今天重點講解的是汽車天線測試系統。
汽車的車載天線經歷了從簡單到復雜的演進過程，早期的汽車天線只有AM或FM天線，類似于汽車屁股后面豎起的天線。后來會有連接2G、3G之類的汽車天線，包括連接GNSS天線，大部分形態是鯊魚鰭在車頂上的天線形式。現在，車載天線比原來多了很多，除了傳統連接AM、FM、2G、3G、4G的天線之外，還多了雷達測試天線，在汽車內部還有WiFi、藍牙、NFC天線等，所以現在大概至少有20根天線覆蓋在汽車的各個地方。
而天線測試分為遠場測試和近場測試。遠場測試又稱直接測試，把待測物體和饋源距離做得足夠遠，這樣測試結果就是實際得到的結果；而近場測試不需要待測物體和饋源保持足夠遠的距離，但能在一個小環境中完成測試，然后進行從近場到遠場數據的轉化，同時得到一個遠場的結果。
而MVG公司認為近場測試是更適合測試汽車天線。
近場測試如何解決汽車天線測試的難點？
MVG現在主要做的是球面近場的測試系統，這種測試系統相比傳統遠場測試系統有很多優勢。傳統的遠場測試系統，為了達到遠場測試距離，測試環境需要保持上百米甚至幾公里的距離, 這樣的測試距離需要找一個開闊的外面場地來實現，很難在室內實現。當做一些特定的測試協議，比如GPS之類測試時這個距離會更遠。對于現在的汽車來講，這種復雜天線在汽車上越來越多，這樣簡單的遠場已經越來越難以完成測試任務了。
而MVG的球面近場測試方式是用一個測試環將汽車包裹，在汽車旋轉時完成整個3D面上的測試，測試完成之后，通過數據進行遠近場之間的轉換，來得到最后的測試結果，它的占地面積小了很多，也是比較現實可靠的一種測量方法。
Mathieu Mercier還介紹道，其實還有一種測量方法叫做緊縮場，它也是一種遠場測試，但是叫做非直接的遠場測試。這種測試是點對點的，所以如果想要完成整個車的3D方向測試的話，就需要對車體進行旋轉。這種旋轉對于基站天線或衛星天線來講是比較容易實現，但是對于車體進行旋轉難度就變得非常大，所以它也并不是非常適合于這種汽車測試。
隨著下一代高級駕駛輔助系統的出現以及車載信息娛樂設備的日益普及，越來越多的車輛開始大量使用無線技術來實現車對車（V2V）、車對基礎設施（V2I）、車對網（V2N）的連接。“為了滿足關鍵任務通信的C-V2X高帶寬和低延遲要求，天線性能對于汽車制造商至關重要。”Mathieu Mercier強調道，在5G技術中，基于蜂窩的車輛到萬物（C-V2X）將成為汽車行業游戲規則的改變者，能夠驅動多種革命性服務的發展。“MVG從組件評估到全面的OTA評估，對設計天線進行準確，完整的測試，可以根據其支持環境對所有集成天線進行調整和精確對準。”
相較于其它領域的天線測試，汽車天線測試的一大難點在于天線布局位置的不確定，天線放在不同位置會有不同的性能；另一大難點是通信協議的不斷增加，不同的天線測試協議會使天線測試需求發生變化。

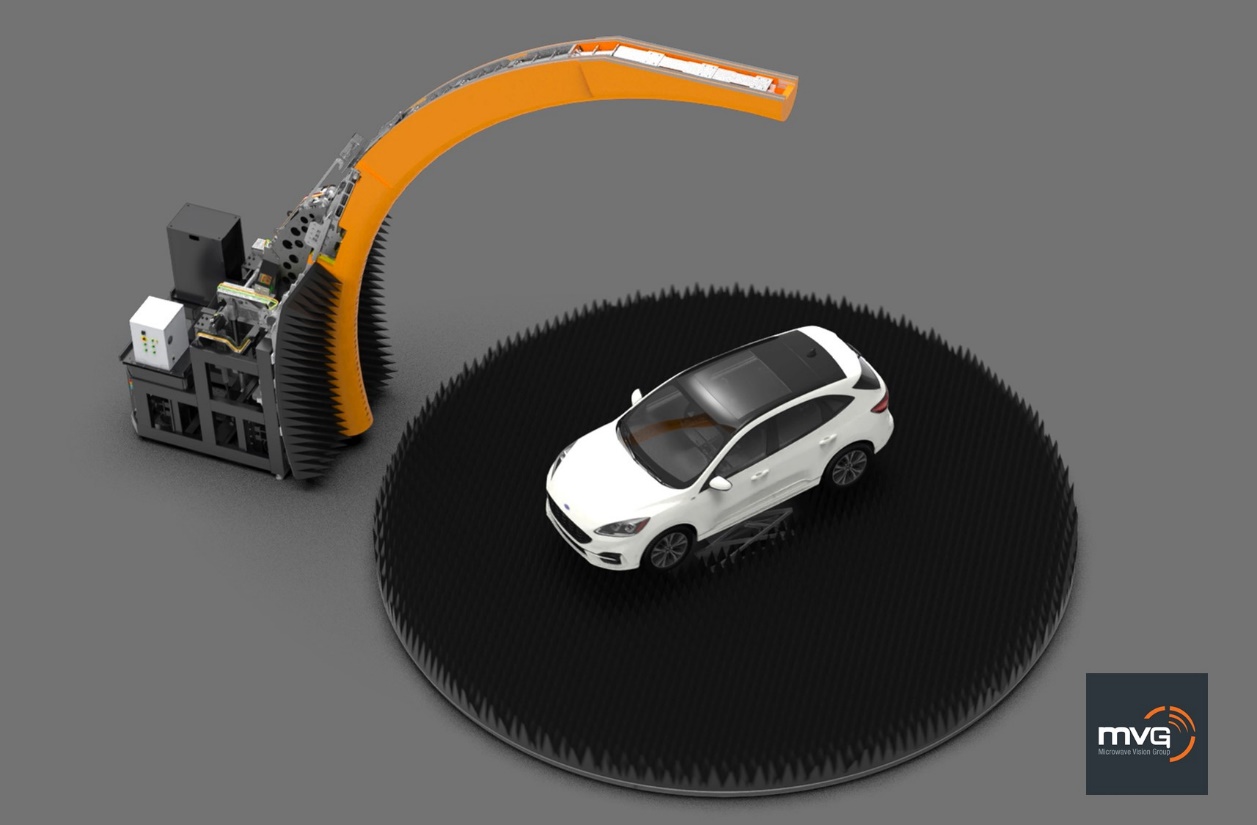

因此，去年年底，MVG正式推出了多探頭測量系統——SG 3000M（http://m.wojiuyaomai.com/info/64433.html），專為全尺寸汽車天線測量和OTA測試而設計，可將現有吸波暗室升級為用于互聯車輛的天線測量和OTA測試設備。SG 3000M的MV-Scan多探頭技術和嵌入式過采樣功能可確保準確、高效的天線測量。其寬頻帶覆蓋范圍從200MHz到10GHz，使其能夠支持開發汽車連接性大多數現有的端到端測試協議。
據預測，到2025年，5G技術將占所有蜂窩連接的20%。隨著5G基礎設施開始得到更廣泛的部署，關于網絡覆蓋能力的數據收集將變得至關重要。MVG的汽車天線測試是怎樣應對5G網絡的部署？針對《電子工程專輯》記者的提問，Mathieu Mercier回答如下：
早期的2G、3G、4G時都會強調數據的傳輸速率，MVG測試產品已經可以完全兼容2G、3G、4G的測試協議，在5G中有兩個變化。一是毫米波的測試，現在為了適應5G毫米波的測試已經提出了相關測試方案，可以完全適應5G的無線通信中數據收集的測試功能。
同時針對這種數據功能越來越多的要求，還有IoT，重要的組成部分是傳感器，如電視上或冰箱上都會加載這種傳感器，在測試時對于待測物體就會變得比較大，比如一整臺電視或冰箱，MVG都已經有了對應的產品能夠完成比較大型加載傳感器的待測物體，同時覆蓋5G的通信協議，包括6GHz以下的5G以及毫米波，都是MVG公司現在對于5G網絡針對數據收集方面部署的策略。
