論CPU核心數，為什么Intel會干不過AMD？

前不久我們體驗了Intel 12代酷睿桌面處理器。這代處理器的特點是CPU部分采用兩種核心，P-core和E-core。這種設計在PC世界里很少見。

其中的E-core乃是“刷分神器”，尤其是在Cinebench這樣的測試中。E-core作為占die面積顯著更小的一種核心，也讓今年Intel處理器的核心堆砌顯得比以往方便得多。所以今年酷睿i9-12900K也很輕易地達成了16核心設計，隔壁AMD再也無法秒天秒地秒空氣了。

2017-2018年，AMD通過Zen架構的推出，在PC處理器領域打了個翻身仗，讓Intel這些年的日子越來越不好過。但我們此前的分析文章也不止一次地提到過，AMD Zen就核心架構層面也沒什么了不得的，其核心層面的性能頂多也就是趕上了Intel。

AMD這兩年讓Intel真正不好過的是處理器的多核性能。說穿了就是AMD家PC處理器的核心數之多，能把Intel打得找不著北。當然就個人應用領域，很多CPU核心未必有太大實用價值，但跑分和媒體都喜歡嘛（誤）。

這里就有個疑問，AMD給自家處理器堆了這么多核心，Intel為什么不也這么干呢？偏要等到今年出了混合架構，才開始通過E-core堆出更多核心？很多同學首先想到的，應該是Intel工藝暫時落后于臺積電的事實。這的確是一個因素，更大線寬的工藝，堆起核心來自然要耗費更多的芯片面積——也就是成本；而且對功耗也相當的不利。

但實際上還有一些架構層面的原因，是相關于核心之間的連接方式的。

Intel的環形總線

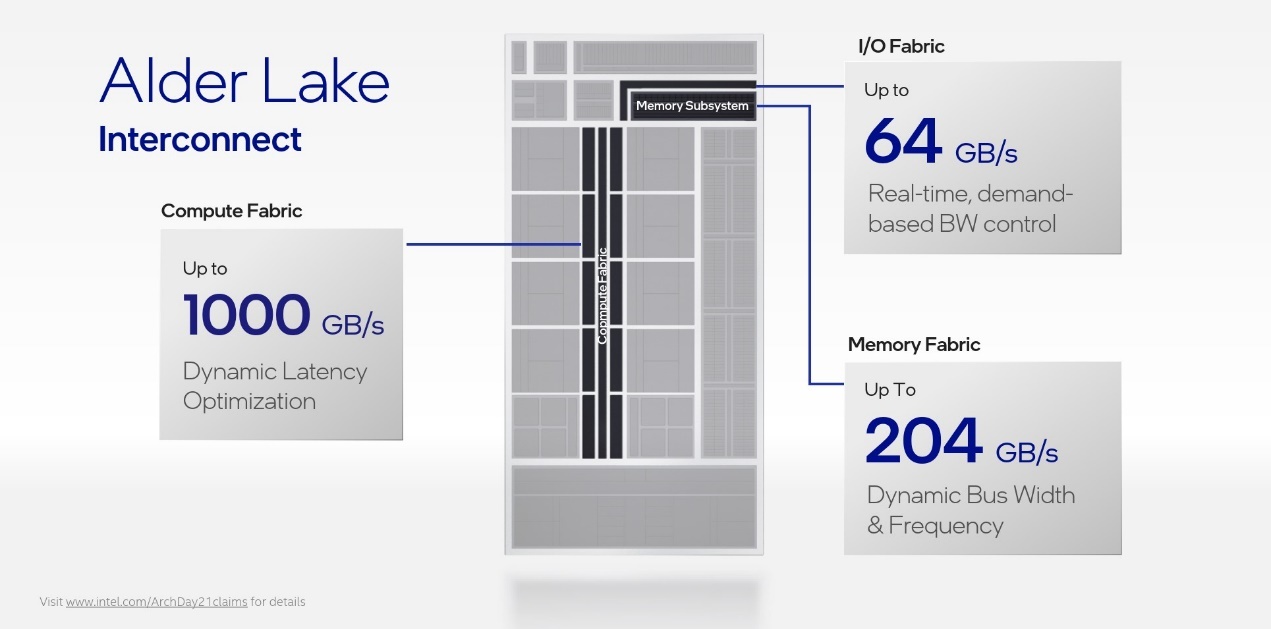

Alder Lake架構分析文章提到過處理器內部的“Computer Fabric”是dual-ring雙環設計（如下圖），帶寬是1000GB/s。這其實是當代PC處理器的常規設計。簡單理解，就是將所有處理器核心掛在一個環上，當然這個環上還有一些別的模塊（比如GPU、I/O）。核心之間的通訊就通過環形結構進行。

這種設計最早可以追溯到2008年Intel的Nehalem架構處理器（當年確立酷睿處理器地位，把AMD徹底甩在身后的一代架構）。

更早年die內的核心間連接方式不是這樣的。如果只考慮CPU核心的話，兩個核心直接連接即可；如果是3個核心，則兩兩互聯，亦不是問題......不過此處還需要考慮到需要與核心產生連接的，遠不只是處理器核心。

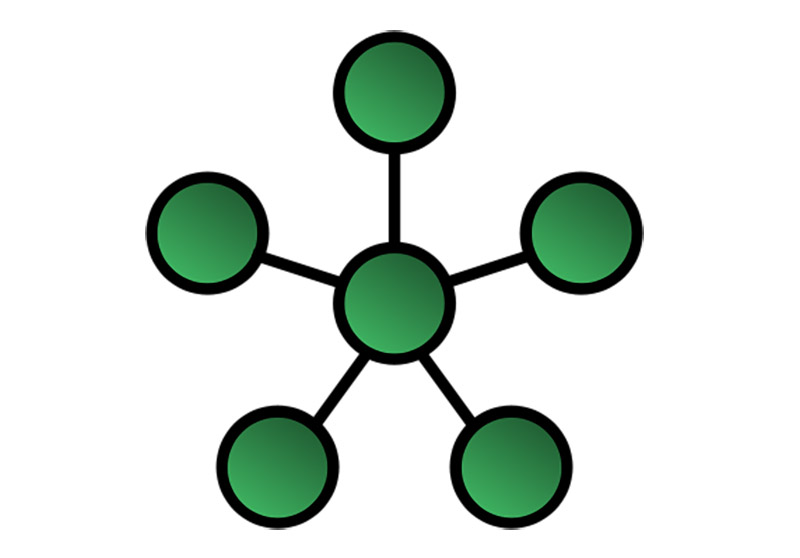

在只有1個核心的情況下，其他周邊節點可以星型的方式，圍繞核心做星型連接。雙核大概可以采用雙星結構。但隨著核心數增加，這種連接關系就會顯得越來越復雜。

在處理器一個die內的核心數達到4個的時候，核心之間的連接就會產生分歧了。以全連接的方式連接，則核心之間需要兩兩相連——聽起來似乎也還好。而當核心數增加到6個的時候，全連接的復雜度顯著增加。

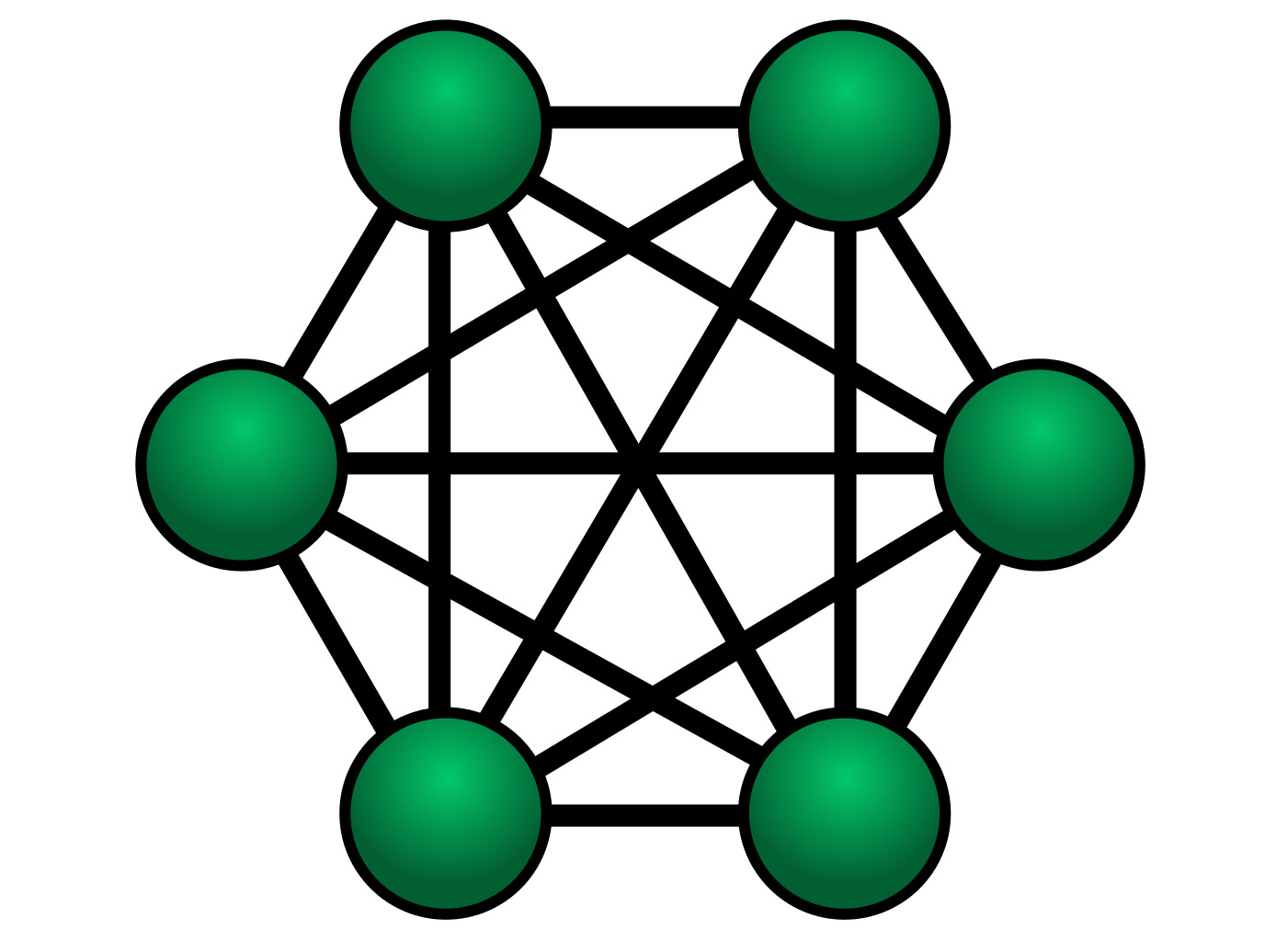

6核心全連接

這種全連接方案當然能夠達成最高的互聯性能，包括帶寬和延遲。但全連接也意味著設計復雜度、成本和功耗的增加。這個時候環形總線就成為一個不錯的選擇（如下圖），尤其這種方案對于增加核心數更友好——把模塊加上去就好了。不同模塊的互聯起碼是符合直覺的。

Intel的環形總線Ring Bus通常是雙環，數據流向是兩個方向。環形總線和全連接方案相比，每兩個模塊之間的平均通訊距離實際上是更長的，最長的時候可能需要經過半個環。這就產生了延遲、帶寬方面的變數。

這種Ring Bus在實施復雜度、成本和功耗方面都達到了相對的平衡——尤其在核心數更多的情況下。如果4個模塊做全連接，那么每個模塊都要做3個連接，每兩個模塊之間的通訊長度是1跳。這4個模塊若為雙向環形通訊，則每個模塊做2個連接，平均每兩個模塊之間的通訊長度是1.3跳。達到6個模塊的時候，全連接每個模塊就要做4個連接；環形連接時，每個模塊依然是2個連接，平均通訊距離為1.8跳。

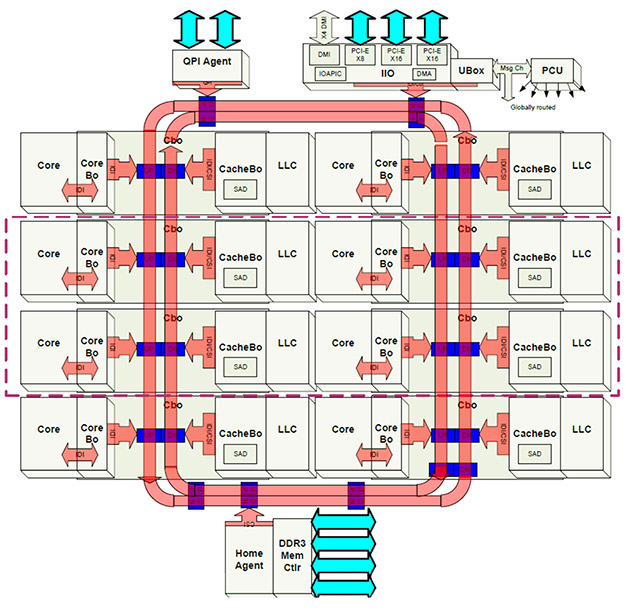

Ring Bus

如前文所述，在考慮當代PC CPU多核心（比如現在高端桌面處理器是8個核心），以及DRAM控制器、I/O、核顯之類的構成時，全連接的復雜性將變得難以為繼。環形總線至此都還是權衡利弊的方案。

但環形總線也不是萬能的，當核心數進一步增加時，問題就會變得比較大了。在核心數增加到10個，甚至12個以后，ring也將變得很大，核心間的延遲將進一步增大；要喂給核心的數據帶寬需求變大。

這其實也是Intel當代的酷睿處理器很難在核心上可與AMD Ryzen去比的重要原因。所以10代酷睿處理器最多塞了10個核心，而11代則只塞了8個核心（與工藝限制有很大關系）。單die之下，再塞核心一方面會讓die size變得過大，影響良率和成本；另一方面核間通訊效率也會大幅下降。

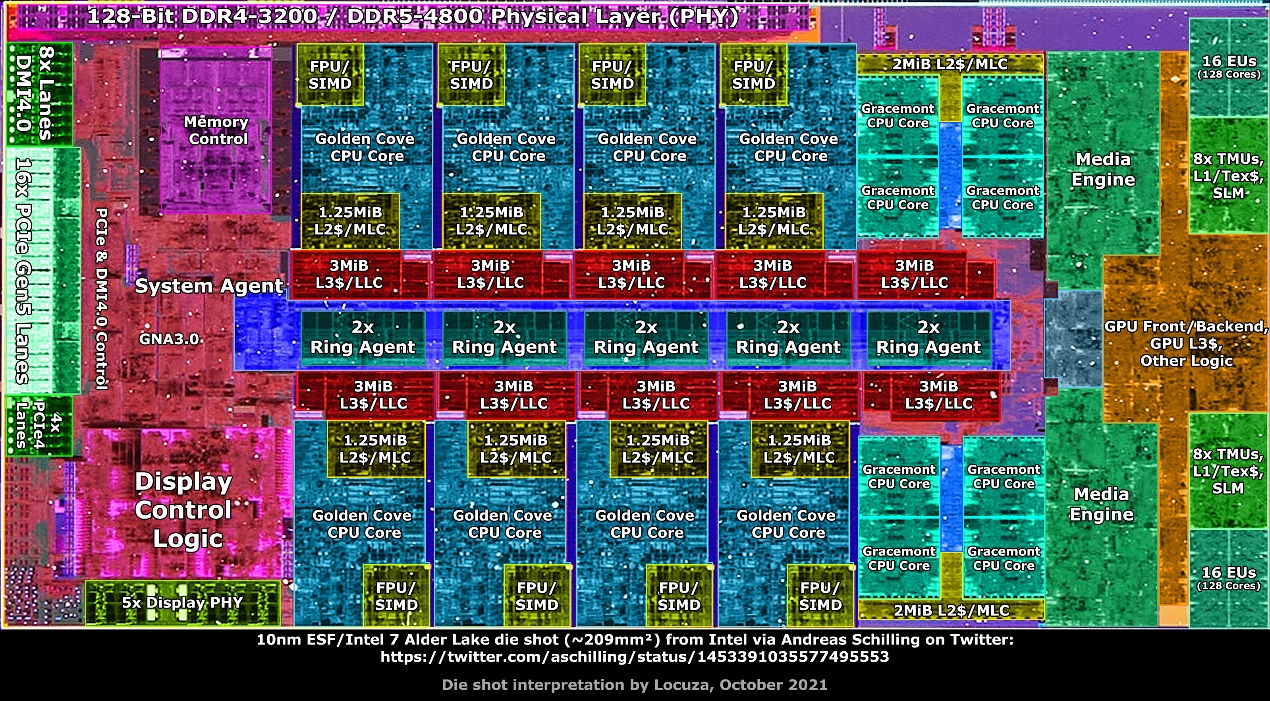

12代酷睿i9-12900K die shot，注意看藍色的8個P-core，和青色的8個E-core

所以12代酷睿是怎么做的呢？目前12代酷睿桌面處理器最高端的型號i9-12900K包含8個P-core與8個E-core。其中E-core的面積效益非常高，占die面積比P-core小多了。更重要的是，在Intel的設計中，每4個E-core構成一簇，在Ring Bus環形總線上才相當于一個stop。于是8個E-core，實際上總共只占了Ring Bus上的2個位置。加上Intel 7工藝的加持，12代酷睿達成了性能、成本和功耗的均衡。

這算是這一輪PC處理器核心大戰中，Intel有喘息之機、扳回一城的重要戰果。

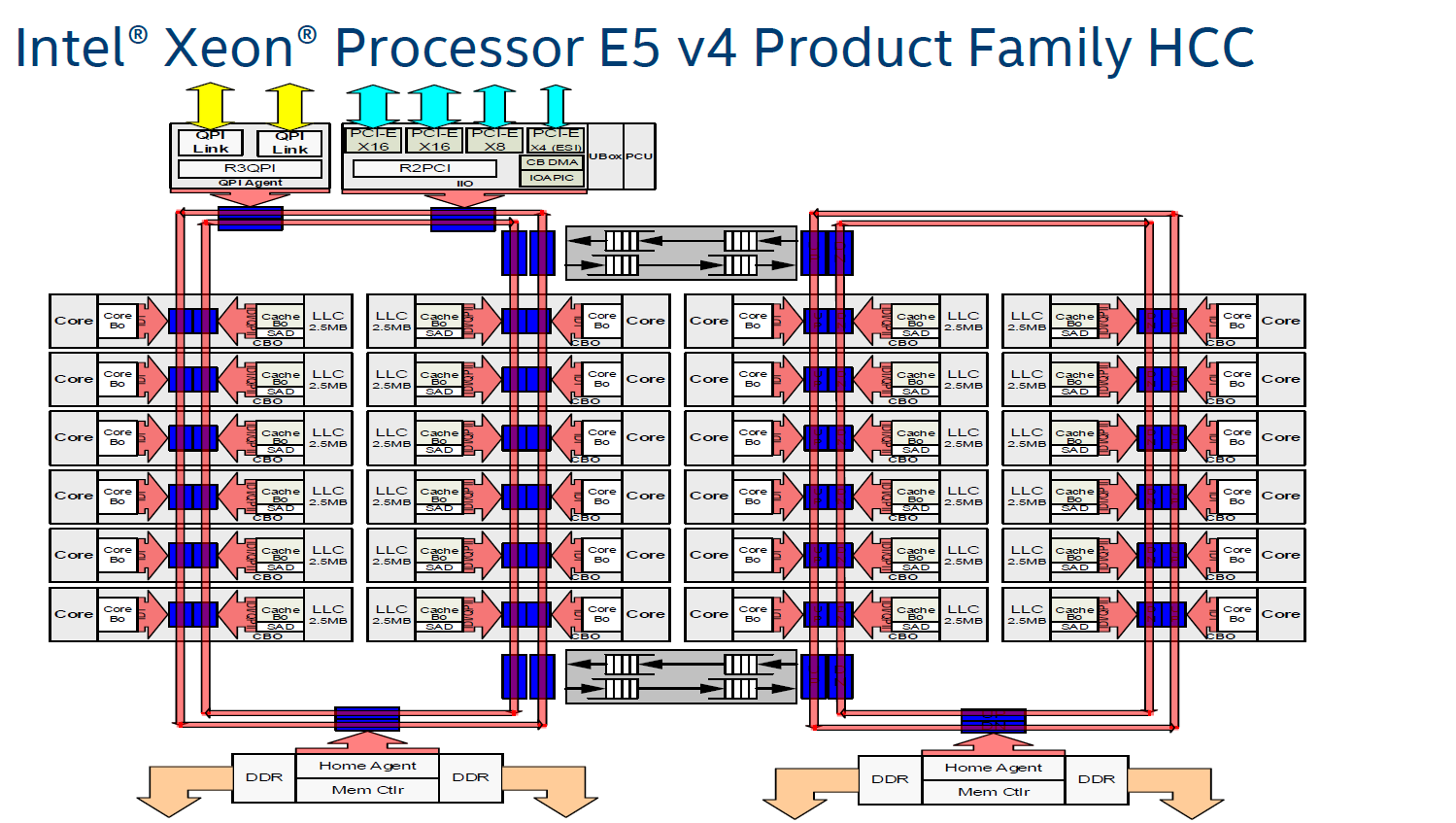

實際上，對于服務器CPU這類核心數明顯又更多的處理器而言，Intel也嘗試過用兩個ring（兩個雙ring），然后把兩個ring再連起來的方案。在至強處理器（Broadwell-EP）這一例中，每個Ring Bus都掛上了12個核心，當然還有外部存儲、I/O相關的模塊。左邊這個ring上掛了17個節點。左右兩個ring則用雙向Pipe Line連接。

另外，針對多模塊互聯，Intel其實也嘗試過其他的方案。通常是介于環形總線和全連接的方案，主要都是為了權衡功耗、性能和成本。但當核心數再行增加之時，又該怎么做呢？

mesh與crossbar方案

參考Arm面向服務器的Neoverse處理器IP：比如Neoverse N1，就核心微架構層面，它與手機上很多人熟知的Cortex A76是比較類似的，只是因為服務器處理器核心數可能會非常多（Arm這兩代的最高配都預設了128個核心），自然不可能用環形或全連接方案。

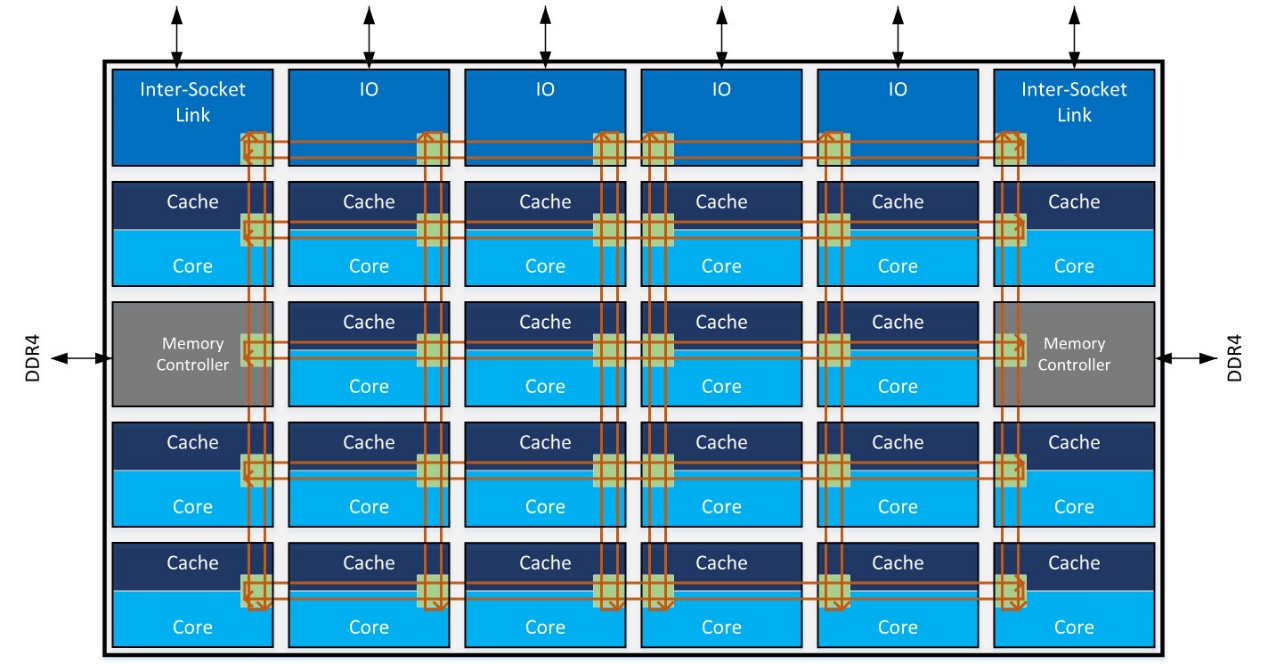

此前我們針對Neoverse N1、N2的解析文章都談到過連接用到的mesh網絡；當然x86現在的服務器處理器普遍也都是這么干的。在2D mesh網絡連接下，大致連接方案如上圖所示，就像圍棋棋盤一樣互聯。

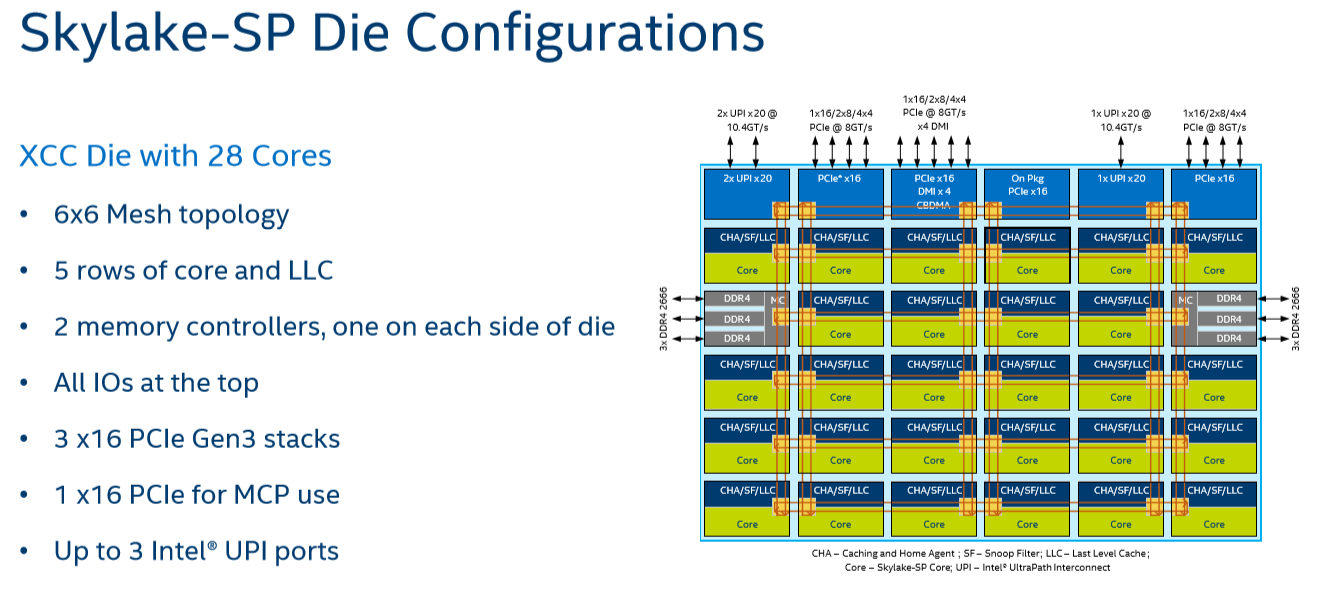

這種方案在不同節點之間的延遲上依然存在變數，對于某些較重的數據流事件而言，數據可能需要經過比較長的路徑才能到達目的地。以Skylake-SP為例，當時mesh和L3 cache跑在1.8-2.4GHz的頻率上，低于同期的ring運行頻率（Boradwell-EP）。Mesh對于更多核心的支持本身也會增加延遲。比如說某個核心要訪問臨近的L3 cache，每1跳要多1個周期。最壞的情況是，從右上角的節點，獲取左下角的節點數據，需要13個周期。

其實Skylake-EP問世之際采用mesh連接方案，雖然比此前的Broadwell-EP多連了幾個核心，但平均延遲其實跟后者是差不多的。

不過這些都會隨著核心數的進一步增加而顯得沒那么重要。Mesh連接的layout簡單，而且靈活性、可擴展性很強——這是Ring Bus無能為力的，起碼對于再增加核心數有著更高的適應性。

如果仔細對比：在處理器核心數再增多的情況下，采用兩個ring，以及采用2D mesh網絡相比，平均兩個核心間的通訊，以及核心與DRAM、I/O的通訊會顯著更優。前文中至強處理器那種兩個ring的方案，尤其某個核心如果要跨越ring，去訪問另一個ring上的內存控制器，則所需的周期開銷會非常巨大。

另外，在2D mesh之外，現在探討3D mesh的文章似乎也都很熱門。即在chip-on-chip堆疊方案開始廣泛采用之際，mesh網絡在interposer硅中介層實施，也就能夠進一步降低核心通訊的延遲。

AMD Zen架構處理器的一個簇（CCX）

那么說回AMD，AMD在PC處理器上用的是mesh網絡連接，所以堆核心才那么容易嗎？并不是。AMD當代Zen架構處理器還是比較特殊的，我們在此前的文章里曾經介紹過。

從比較高的層面來看，AMD的PC處理器現在普遍在采用chiplet方案。也就是每個芯片是由好幾片die（或chiplet）構成的。每個die上都有幾個核心；然后通過一枚I/O die作為通訊中心，連接所有包含了處理器核心的die。

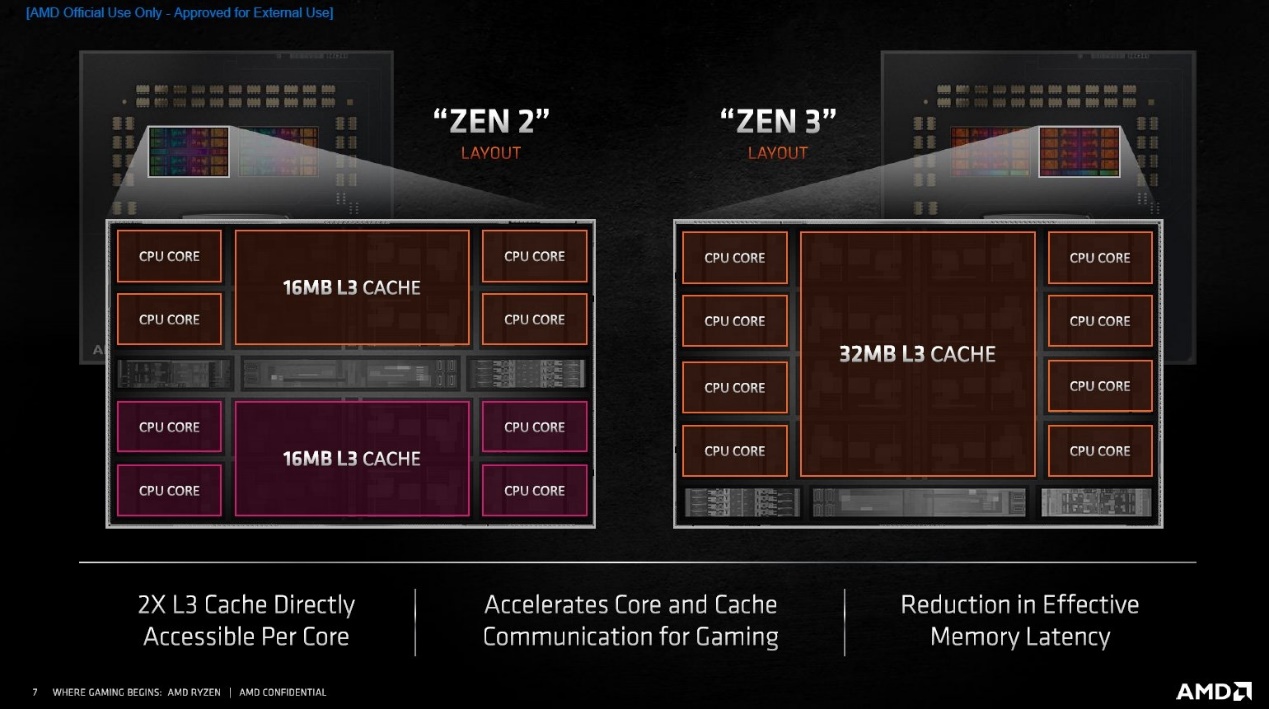

具體來看，Zen 2架構處理器，每4個核心組成一個簇（CCX），每2個簇組成一個die（CCD）。而兩個或更多的die構成一顆完成的芯片（當然還要加一個負責通訊的I/O die）。到了現在的Zen 3，則每8個核心構成一個簇。

像AMD Ryzen R9（5950X）能堆出16個核心，這種基于chiplet的方案首先就是功不可沒的。基于chiplet的方案，至少從工藝層面上就擺脫了核心數增多讓die變得過大導致成本急劇增長的問題，因為把整個芯片切分成了很多的小die，那么在生產制造時也就可以增加良率、降低成本。這和Intel把那么多核心都塞到同一個die上的方案不一樣。（雖然筆者認為，AMD的這種做法對PC行業本身是否真的有很好的正向價值，是值得商榷的）

當然，這只是制造層面堆核的基礎。我們其實并不清楚AMD Zen架構處理器的核心之間究竟是如何通訊的。有可能每個簇（每8個核心）之間采用的是Ring Bus，此前AnandTech采訪AMD問及其簇內部的8個核心是否是全連接的，AMD回答稱并非如此，但比較接近。所以可能是某種介于環形和全連接的方案。

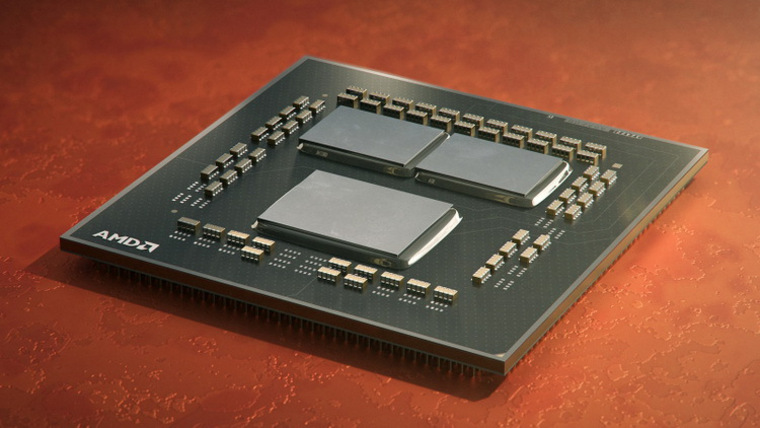

看看下面的I/O die

而die之間又是怎么連接的呢？從高層級來看，AMD現在的處理器的計算die之間當然需要經由I/O die來做通訊。而這個I/O die，在扮演的角色上其實更像是crossbar：就像一個路由器或者指揮中心一樣，負責不同網絡之間的通訊。

其實在更高層級上，物理外置的crossbar比較具有代表性的如英偉達的NVSwitch：將多GPU連在一起——可能層級有差異。不過crossbar內部總是采用某些連接方式，比如說mesh；從抽象維度來看，每個節點到crossbar都只需要1個連接，但其能夠實現的帶寬、效率仍然可能是可觀的。

AMD Zen架構處理器的I/O die連接所有的計算die，這是個Ring Crossbar結構設計。AnandTech在探討文章中提到，I/O die的這個環可以掛8個stop。在ring連接之外，某些stop之間也會有連接——所以不同節點之間的通訊延遲也存在差異，以及I/O die也并不是單純的環形連接。似乎將計算die內互聯，和die間互聯考慮進來，這樣的方案也還是比較復雜的。

其實AMD當前做多die封裝的技術并不先進，未來基于硅中介的2.5D封裝才是此間的趨勢，雖然成本也會更高。這一點，此前談臺積電與Intel先進封裝技術的文章都已經分析過。加上3D堆疊垂直封裝，可能未來基于chiplet堆核心的空間還是很大的。

而且不僅是CPU，今年隨同12代酷睿一同發布的、Intel面向數據中心市場的GPU Ponte Vecchio才是chiplet方案的集大成者吧。要看到Intel持續在PC CPU上堆料也不會遙遠。雖然我們始終覺得，堆核心對個人用戶而言存在更為嚴重的邊際遞減效應。核心數量大戰未見得是好事。
