拆解華為FreeBuds Lipstick：采用海思麒麟A1處理器，外觀靚麗內部結構緊湊

TWS耳機目前已經相當普及了，在價格上有低至百元的，在造型上更是形式各異。華為的口紅耳機FreeBuds Lipstick就以類似口紅的外觀設計，吸引著消費者。

拆解的工程師是這樣評價的：雖然在外觀上采用了全新的設計，但到拆解中與日常的耳機都是相同的。但這款耳機的拆解難度是有的，內部使用了兩到三種不同的膠，會比較難處理，并且多處都需要破拆，需要在拆解時多加小心。一不小心就會造成軟板斷裂的情況。

拆解步驟

可見這款造型獨特的耳機在拆解上還是有些難度的，接下來就來看看拆解過程中的細節吧！

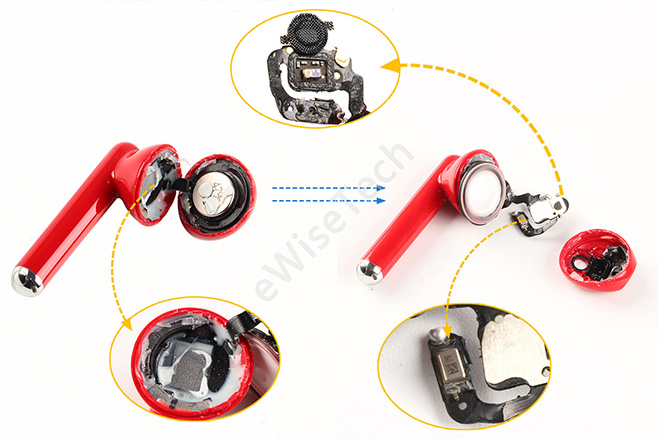

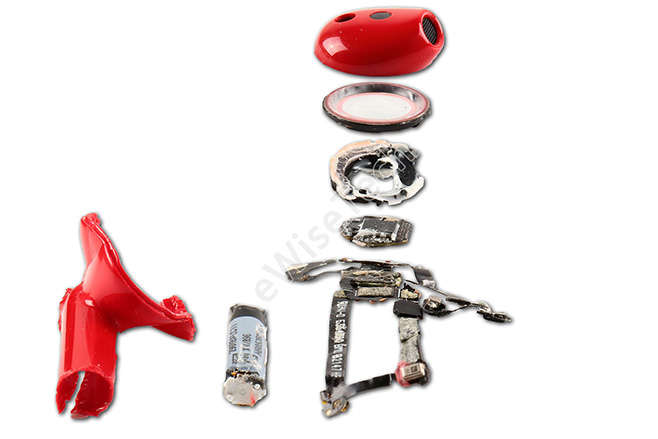

先拆解耳機部分，沿著合模線撬開耳機前殼，中間有排線連接。兩邊都有膠黏劑固定，慢慢的撬開揚聲器與前殼，在FPC軟板正面上有防塵網和光線傳感器，用于佩戴檢測，背面有一個降噪麥克風。機身主體部分可以看到有大量膠粘劑，主板上還有黑色塑料主板蓋保護。

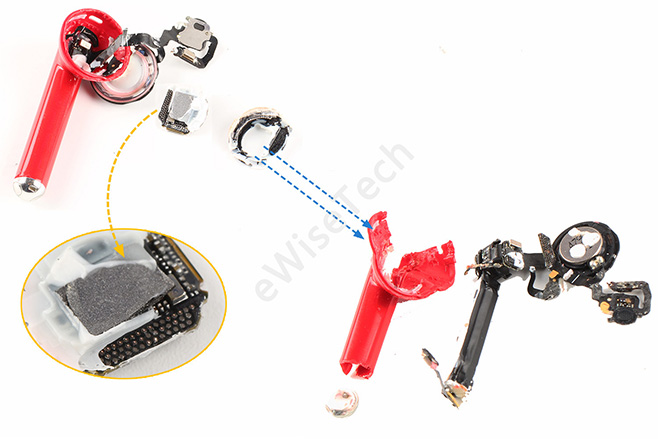

先取下主板蓋及主板，主板和FPC軟板通過焊接連接，可以直接加熱取下。在主板的麒麟A1芯片上面有塑料紙，用于散熱和保護。整個FPC軟板是一體的，下方是電池，一同取出分離后殼。

最后分離FPC軟板和電池，整個FPC軟板上集成了FPC藍牙天線，3顆麥克風，1顆光線傳感器還有揚聲器等。

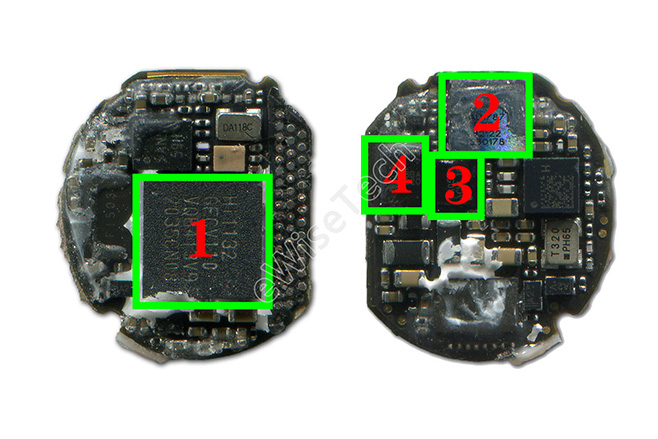

將主板分離下來的同時，來看看主板上的主控芯片：

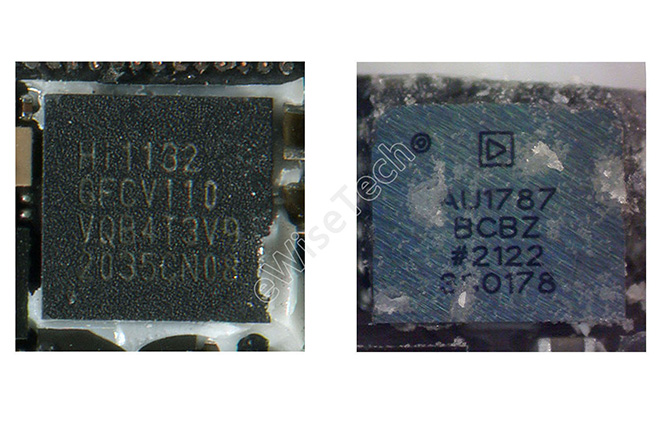

1： Hisilicon- Hi1132-麒麟A1處理器

2：AnalogDevices-ADAU1787-音頻DSP芯片

3：CellWise- CW6305B - 500mA線性充電芯片

4：CellWise - CW2218B -鋰電池電量計芯片

耳機拆解完成開始拆解充電盒。

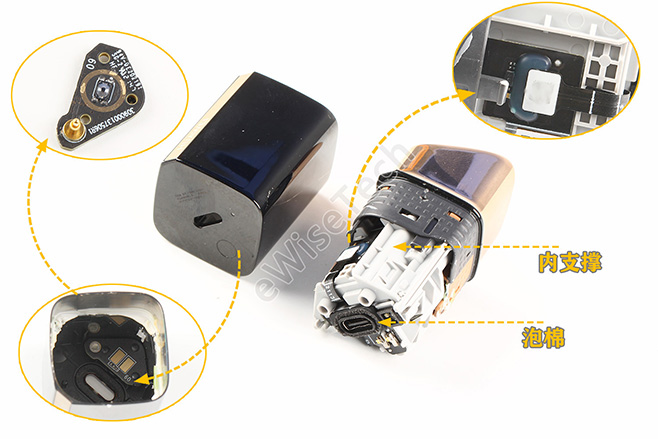

充電盒底殼是金屬材質，拆解會有些費勁。底殼下方有一個PCB小板，通過塑料柱和雙面膠固定。上面是按鍵，通過彈片和充電盒主板連接，取下小板，可以看到側邊有金屬頂針用于外殼接地。

另一端在LED指示燈四周和USB接口外都有泡棉保護。側邊BTB接口四周有藍色半透明膠固定，支撐上面有螺絲固定。

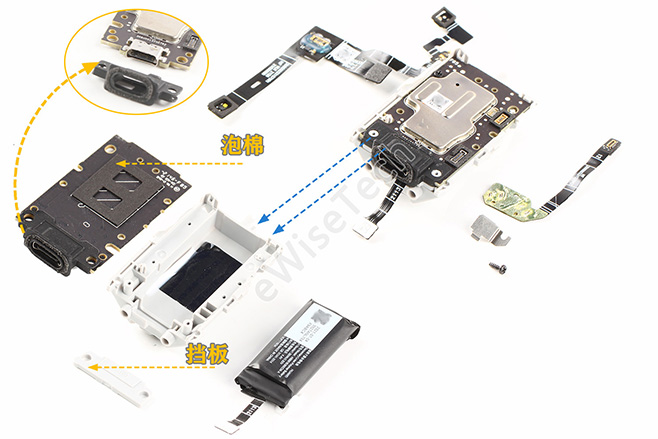

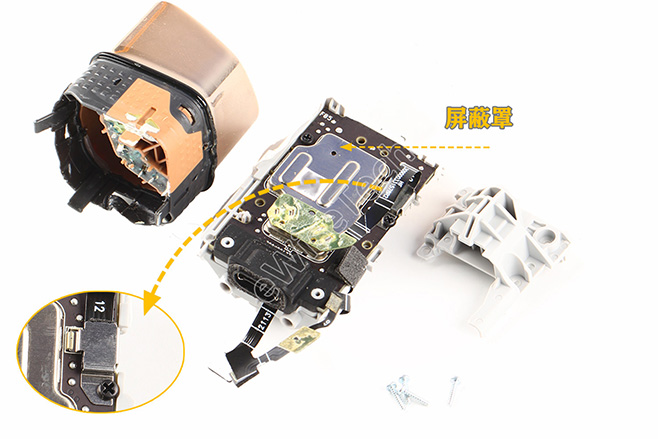

擰下固定螺絲，取下內支撐。緊接著取下主板，由于是插槽，再加上卡扣和膠進行固定，會比較難拆。主板上有屏蔽罩保護器件，側面還有一個金屬定位器固定充電軟板和主板連接器。

擰下固定金屬定位器的螺絲，取下充電軟板、LED燈板、并分離主板和電池。主板背面緩沖泡棉，電池接口位置有塑料擋板。主板上面USB接口外還有黑色硅膠保護套。

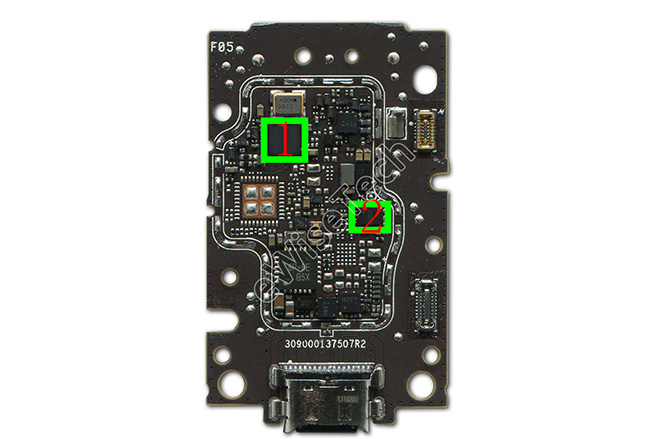

最后來看看充電盒主板正面主要IC：

1：STMicroelectronics - STM32F411CE -帶DSP和FPU的高性能基本型MCU

2：CellWise - CW2218B -鋰電池電量計芯片

亮點總結：

關于FreeBuds Lipstick在整機組裝和構造上，就像前面工程師的評價一樣，整機結構緊湊，用了多種膠來固定器件，基本都屬于暴力破拆才可以完全拆開。

在器件上，比較特別的是耳機里面一共有三顆麥克風，兩顆由于降噪，一顆用于收音。并且在主板主控芯片采用了集成度非常高海思Hi1132麒麟A1處理器。另外ADI公司的DSP芯片也值得關注，這是一款具有四個輸入和兩個輸出的編解碼器，其中整合了兩個數字信號處理器 (DSP)。

其中國產器件占比也不小，如海思科技，歌爾電子，廣東賽微都出現在了FreeBuds Lipstick的整機中出現。
