帶寬“焦慮”愈演愈烈，1.6T以太網需求提前爆發

當普通消費者暢游在智能世界，享受數字世界帶來的巨大紅利時，大概不會考慮其背后與之相關的數據量、復雜性以及超大規模數據中心內部涉及的所有的搜索、采集、傳輸、處理與分析過程。但對于相關行業的從業人員來說，如何在日益超連接、數據密集、人工智能驅動的世界中，找到高帶寬和低延遲的通信基礎設施解決方案，無時不刻不在困擾著他們。

帶寬也“內卷”

近年來，云計算和邊緣計算已經變得越來越普遍，人工智能(AI)迅速成為帶寬增長的最大驅動力。為了應對這些趨勢，數據中心已經從處理可管理數據量的基本服務器，轉變?yōu)樘幚肀任覀兿胂笾卸嗟枚鄶?shù)據的復雜多機架系統。根據IDC的預測，到2025年，全球?qū)碛卸噙_175澤字節的數據，分布在云和數據中心之間。

這大大加速了相關行業升級提速的日程表。以數據傳輸為例，光通信行業市場調研機構Lightcounting曾在2021年時預測，800G光模塊將從2025年底開始主導市場。但就目前的情況來看，這一節奏明顯提前。從2023年下半年開始，不少云服務廠商就已經開始集中測試和采購800G光模塊。

在交換機芯片和交換機整機方面，產業也是快速跟進。2022年8月，博通正式發布自己的Tomahawk 51.2 Tbps交換機芯片；在2022年OCP全球峰會上，思科發布了兩款新的800G交換機系列——Nexus 9232E和8111交換機，以及帶有100G和400G接口的800G光模塊。這意味著，過去12年里，交換機的交換能力已經從640G發展到102.4T。

理論上來說，800G帶寬已經不算低了。但人們對帶寬的追求是無止境的，尤其是2023年ChatGPT的爆發，更是在很大程度上加劇了人們對帶寬現狀的“焦慮”，處理大型語言模型(LLM)上的非結構化工作負載成為了當務之急。眾所周知，LLM隨著ChatGPT等語言模型的出現而爆發，這些模型通常擁有數萬億個參數，并且參數量每隔幾個月就會增加一倍。而大部分數據都保存在內存中，必須一起處理，因此系統需要許多處理器通過低延遲網絡連接在一起。

相關資料顯示，對頭部企業來說，從GPT-1到GPT-3，模型的參數量從1.1億個增長到了1750億個，GPT4更是達到了萬億的參數規模。如果以英偉達A100顯卡的處理能力計算，早期的大模型大概需要1萬塊英偉達GPU來處理訓練數據，GPT-3.5大模型就需要2萬塊甚至更多GPU才能完成。

于是，為了處理這樣的工作負載，整個集群將作為一個單一的計算以太網為這些龐大的系統提供一種理想的連接協議。

數據中心的演變

以太網協議五十多年來一直是互聯網的數據連接骨干，是“箱體”間(box-to-box)連接的主要接口類型，具有速率協商和支持不同類型介質(如光纖、銅纜和PCB背板)等優點，這對數據中心SoC開發者而言頗具吸引力。隨著標準的演變，網絡提速的下一個前沿趨勢將是前文提及的1.6T以太網，畢竟在人工智能、自動駕駛、高性能計算(HPC)和云計算等快速增長的應用中，網速必須足夠快，才能確保數據在計算、網絡和存儲組件之間快速傳輸。

目前超大規模數據中心企業擁有管理ZB級(甚至更多)信息的能力，但我們所面臨的現實是，隨著摩爾定律的放緩和半導體逐漸趨近物理極限，算力與I/O帶寬之間的差距不斷拉開。簡單而言，就是盡管I/O速度不斷提高，但仍然無法跟上算力增長的步伐。開發者可以想出很多辦法增加算力資源，包括添加更多晶體管、CPU并行化和多線程技術等等，但在同步提高I/O性能方面，辦法似乎并不是太多，導致面對當今數據的體量和復雜程度時，I/O逐漸成為發展瓶頸。

未來，數據中心會朝著分布式架構發展，存儲、計算和網絡等同質資源會保留單獨的“箱體”中，彼此間通過電/光互連實現連接。超大規模數據中心也會轉向更快、更扁平、更具可擴展性的網絡架構。更扁平的架構不僅降低了延遲，也推動了對更高帶寬和更長距離高效連接的需求。以太網高速接口的出現正是為了滿足連接方面的需求，也因此長期以來一直被視為互聯網數據連接的支柱。

如何構建1.6T以太網的數據連接基礎？

圖1.完整的1.6T以太網子系統和延時路徑

支持1.6T以太網的數據連接基礎設施架構由控制器和物理層(PHY)兩部分組成。其中，控制器在硅芯片中實現基本以太網協議功能，由介質訪問控制層(Media Access Control , MAC)、物理編碼子層(Physical Coding Sublayer, PCS)和物理介質連接層(Physical Medium Attachment, PMA)組成。一旦集成，這些要素必須提供最佳的性能和延遲；由PMA和物理媒體相關層(Physical Medium Dependent, PMD)組成的PHY負責傳輸和接收數據，高性能和低延遲也是其必要條件。

考慮到前向糾錯(Forward Error Correction, FEC)是PCS的基本功能(旨在保護通過每條物理鏈路傳輸?shù)母咚傩盘柈a(chǎn)生降級)，因此有一點是需要引起注意的：如果這些子層來自不同的供應商，那么彼此間的互操作性可能會面臨挑戰。

對以每秒1.6太比特的速度運行時的PHY和管理參數進行描述和定義，是IEEE 802.3dj工作組的職責。為此，該小組規定了MAC層的最大誤碼率(BER)為10-13，當被用于112G和224G SerDes的芯片到模塊(C2M)和芯片到芯片(C2C)應用時，用戶可選擇16和8通道連接單元接口(AUI)。對于PHY來說，規范規定當通過八對銅線進行傳輸時，雙芯同軸電纜每個方向的光纜長度至少為1米，超過8對光纖時可達500米，如果再超過8對光纖時長度可達2公里。

經過硅驗證的以太網PHY和延遲優化的以太網控制器IP，是支持這些設計所需的傳輸速度和延遲數據，同時減輕互操作性問題的關鍵所在。尤其是224G SerDes技術的出現以及MAC和PCS IP的進步，為1.6T以太網的發展奠定了基礎。

除數據井噴所引起的帶寬需求外，服務器前面板密度的增加也推動了對224G連接的需求。在數據中心內，前面板可插拔模塊的密度已接近極限，只剩下有限的空間供可插拔光學模塊使用。所以，SerDes接口就需要不斷提高運轉速度來順應其要求。

224G以太網還擁有其他諸多優勢。它可以幫助高密度數據中心減少所需的線纜和交換機數量，達到更高的網絡效率。此外，它還可向后兼容其他以太網標準，同時簡化與現有網絡的集成。

總體來說，隨著行業標準的不斷發展，1.6T以太網完整解決方案正日趨完善，生態系統互操作性也在多個渠道、配置和供應商層面得到妥善解決，這讓設計人員對未來無縫生態系統的整合充滿了信心。

來自新思的解決方案

新思科技為1.6T以太網應用提供了一套完整的解決方案，已經被多家客戶采用，這其中有不少設計還是從零開始。事實證明，與現有方案相比，新思的方案能夠?qū)⒒ミB功耗降低多達50%。同時，憑借在優化子系統方面的專業知識，以及在400G和800G IP開發方面擁有的經驗和行業領先地位，新思科技1.6T以太網完整解決方案還能使設計人員減少周轉時間、功耗和延遲。

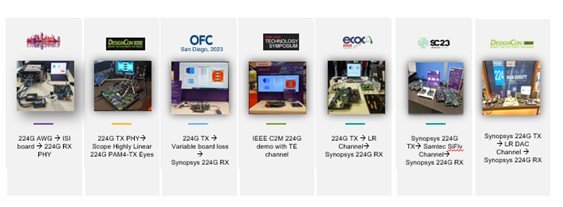

圖2：過去兩年中，新思科技224G以太網PHY IP已在六個開放平臺和多個芯片中展示了出色的行業互操作性

具體而言，新思科技224G以太網PHY IP提供了出色的信號完整性和抖動性能，具有零后FEC BER和額外的信道損耗裕度。它支持4級脈沖幅度調制(PAM-4)和非歸零(NRZ)信令，可提供高達1.6T的以太網帶寬。新的多速率以太網MAC和PCS控制器采用專利的Reed Solomon前向糾錯(FEC)架構，與前幾代相比，延遲減少了40％。由于可配置的以太網PHY和控制器IP經過測試且具備可互操作，工程師可以將時間更多集中在打造差異化設計上。

新思科技還同時提供業界首個1.6T以太網驗證IP(VIP)，可實現早期的RTL驗證、SoC啟動和系統級驗證，為設計人員提供了設計驗證的快速通道。利用自身積累的技術專長、積極參與標準委員會工作、以及與關鍵生態系統和芯片伙伴展開合作，新思科技將在汽車、AI, IoT and HPC以及所有支持1G到1.6T以太網的應用中提供所需的全套IP產品組合支持。

為了更好的幫助開發者在規劃224G以太網設計時占得先機，從而更順利地交付高性能數據中心應用。在DesignCon 2023大會上，新思科技演示了一種224G收發器PHY，具有完全開放的3nm 224G PAM-4-TX眼圖；而在OFC 2023大會上，新思科技演示了其出色的環回性能，且BER小于7e-8。

結語

人工智能生成內容(AIGC)產業的爆發進一步帶動了1.6T以太網的需求。通過引入全新的MAC和PCS控制器，1.6T以太網找到了當前最經濟理想的實現方案。不過，在從方案到實際落地的過程中，設計人員依然面臨著性能、功耗、面積和信號完整性等多方面的挑戰，需要生態合作伙伴集思廣益，攜手共進。
