幾十年來,材料在半導體設計中始終扮演著幕后角色。如今,它已走向舞臺中央。

今年夏初,Meta公司簽署了一項為期20年的協議,以延長伊利諾伊州一座核電站的使用壽命,該核電站將為該公司在該地區的業務提供1.1GW的電力。

這筆交易對核電站運營商而言是一條生命線。但更重要的是,它標志著能源密集型科技公司迎來一個轉折點——成為大型科技企業如何保障核能可行性的示范案例。

此外,xAI公司因無視環境法規,使用未經許可的甲烷氣體發生器為其位于田納西州孟菲斯的Colossus超級計算機供電而受到廣泛批評。

需求端的數據不會說謊:高盛研究部預測,到本世紀末,全球數據中心的電力需求將增長高達165%;預計到2028年,人工智能(AI)將占其中的19%。

Meta的這筆交易看起來像是應對AI能源需求的一種大膽解決方案,但它只是延緩了問題的爆發。真正的問題不在供應端,而在需求端。

隨著AI工作負載持續呈指數級增長,唯一可持續的發展路徑是大幅提升能源效率——而這正是當前半導體行業所面臨的重大挑戰。

答案不僅在于傳統的芯片架構,更在于對連接和隔離計算系統的材料進行根本性的重新構想。

數十年來,整個行業一直被摩爾定律的可預測性所引導,甚至可以說是在這種規律的“保護”之下發展。每兩年,我們都能期待更快、更便宜、更密集的芯片問世。但這一承諾已經破裂,而與此同時,第二場結構性變革也正在發生:AI的爆發正以前所未有的速度推動著計算與帶寬需求的增長,其速度遠遠超出了傳統架構原本設計所能承載的極限。

三重威脅:能耗、熱量物理極限

我們正將越來越多的能耗投入到系統中,卻收獲越來越小的性能提升。這并非增長曲線,而是一個危險信號。

每一瓦特的計算功率都會轉化為一瓦特的熱負荷,迫使我們部署更加復雜的冷卻系統,例如液浸式冷卻、冷卻板和相變材料。在風扇不再實用的緊湊環境中,熱設計已成為制約因素。

這一挑戰的核心在于摩爾定律本身的失效。從物理角度看,我們已經到達了原子邊界。3nm和2nm等先進節點的柵極長度已接近幾個原子的寬度,量子隧穿效應和漏電流將成為嚴重障礙。

散熱和互連延遲,而非晶體管的開關速度,已成為主要瓶頸。

其經濟影響同樣嚴峻。開發和制造每個新工藝節點的成本呈指數級增長。極紫外光刻(EUV)和其他尖端制造技術所需的投資,只有臺積電、英特爾和三星等少數幾家公司能夠承擔。

對于許多應用而言,單個晶體管的成本已不再下降,這違背了摩爾定律的一項基本承諾。

互連危機

隨著芯片數量的激增以及AI加速器尺寸和復雜性的不斷膨脹,芯片、電路板和系統之間的布線正成為主要的性能瓶頸。

跨接電纜和高帶寬內存接口是巧妙的方案,但它們會增加成本、復雜性和脆弱性。在某種程度上,封裝比硅片本身更具挑戰性。

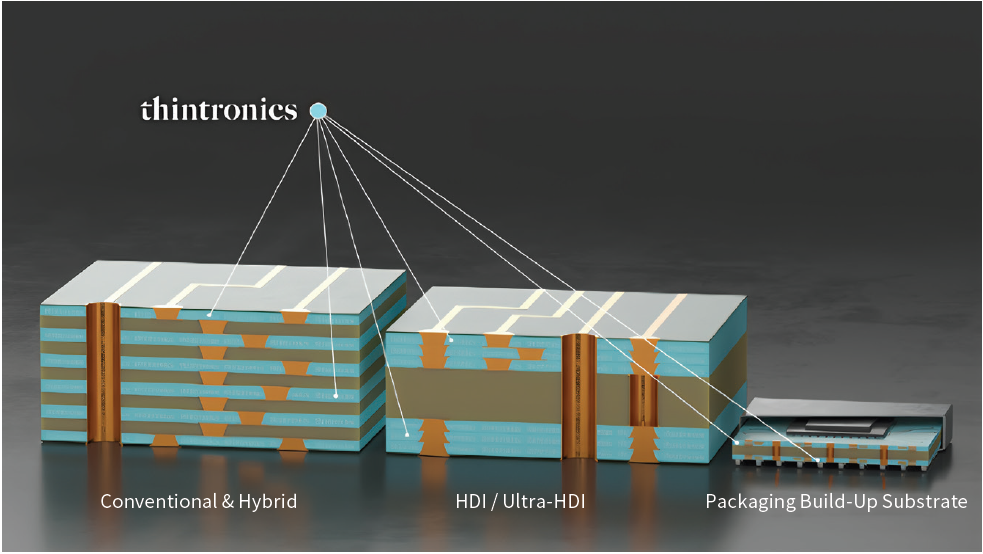

跨芯片封裝、襯底和主板的統一絕緣材料。

材料革命由此拉開序幕。像Thintronics這樣的公司正在興起,重新思考芯片設計中一個基本卻被忽視的組件:用于隔離和絕緣互連的介電材料。

這些絕緣層已成為性能瓶頸,但也代表著巨大的轉型機遇之一。

分子層面的創新

元件之間的空間已成為新的前沿領域。傳統的介電絕緣體通常針對機械強度而非電氣性能進行優化,難以滿足高速、高密度和高熱應力環境的需求。

Thintronics正致力于解決這一問題,采用分子層面設計的可調低介電常數(Dk)材料,以減少信號損耗和能量耗散。

Thintronics推出新型無中介層架構。

這種方法旨在推動架構變革。通過使用一種跨芯片、封裝和電路板的統一電介質平臺,可以簡化系統設計,從而完全消除對昂貴中介層的需求。這不僅可以大幅降低組裝復雜性和功耗,還能削弱先進代工廠對封裝路線圖的控制。

風險投資的轉變

投資者正在關注這一轉變。僅在2024年第四季度,就有75家半導體公司融資超過30億美元。

雖然AI芯片仍然備受關注,但一些規模最大的融資輪次流向了那些重新構想其余堆棧的公司:例如Lightmatter(4億美元)和Ayar Labs(1.55億美元)等光互連先驅,以及Enfabrica等先進封裝公司。

這不僅僅關乎計算本身,還關乎圍繞計算并連接計算的一切。Thintronics的A輪融資由Maverick Capital和Translink Capital領投,共籌集2000萬美元,其他投資者包括Toppan Holdings和Merck KGaA。

新范式

能源約束、熱瓶頸以及摩爾定律的終結交織在一起,引發了一場系統性挑戰。

未來的勝利不僅依賴于晶體管的高性能,更需要將材料科學、系統架構和封裝設計等學科整合進一個統一的創新體系。

幾十年來,材料在半導體設計中一直扮演著幕后角色。如今,它們已然成為焦點。像Thintronics這樣的公司,其工作將分子化學、計算力學和電子工程融為一體,代表了一種新型企業:垂直整合、系統感知,并隨時準備重塑一切可能。

因為真正的問題不在于我們能否制造出更快的芯片,而在于我們是否準備好圍繞它們重建系統。要做到這一點,我們需要的不僅僅是巧妙的布局或漸進式的調整。我們需要重新思考構建未來的材料本身。

(原文刊登于EE Times美國版,參考鏈接:Beyond Moore's Law: We Need To Rethink Materials For The New Computing Era,由Franklin Zhao編譯。)
