賽靈思AI引擎及其應用

概要

本白皮書探討了將賽靈思新型AI引擎用于5G蜂窩和機器學習DNN/CNN等計算密集型應用的架構、應用和優勢。

在與過去數代技術進行比較時，5G要求將計算密度提高5倍到10倍；AI引擎已針對DSP進行優化，同時滿足吞吐量和計算要求，為無線連接提供高帶寬和速度提升。

機器學習在眾多產品中方興未艾，特別是在DNN/CNN網絡中。這大幅提升了對計算密度的要求。AI引擎專為線性代數優化，提供可滿足這些需求的計算密度，并且與可編程邏輯上運行的類似功能相比，還能降低功耗高達 50%。

AI 引擎采用眾多程序員熟悉的C/C++ 語言編程。AI引擎與賽靈思自適應標量引擎集成，旨在提供高度靈活、功能強大的整體解決方案。

賽靈思悠久的計算技術發展史

賽靈思產品用于計算密集型應用已有數十年的歷史，最早可追溯到上世紀 90 年代早期的高性能計算 (HPC) 和數字信號處理 (DSP) 實現方案。賽靈思 XC4000 系列 FPGA 已經成為了商用、航空航天與國防無線通信系統實施數字前端 (DFE) 解決方案的實現技術。這些早期用戶使用 LUT 和加法器實現計算單元（如乘法器），構建 DSP 功能、FIR 濾波器和 FFT。

隨著客戶開始選擇使用賽靈思器件來處理要求嚴格的新型計算應用，首個“DSP 片”這樣的計算密集型專用單元，跟隨 2001 年 Virtex®-II 系列 FPGA 的問世被開發出來。根據摩爾定律，賽靈思已經將 LUT 的數量從 XC4000 FPGA 中的僅 400 個提升到當前器件中的超過 370 萬個 LUT 和超過 12,200  個 DSP 片，

可用資源的增加超過 9,500 倍。在這樣的計算資源加速增長的推動下，賽靈思產品始終能為信號處理市場的最新發展提供所需的計算密度和邏輯資源。

技術進步推高計算密度

多項技術的發展正在促使對更高非線性計算密度的需求。每秒千兆赫采樣率的數據轉換器能直接采樣 RF 信號，簡化模擬系統，但需要相應數量級的更高的 DSP 計算密度。直接 RF 采樣與使用多個天線相結合，例如擁有數萬個天線的先進雷達系統。

熱門的 5G 無線技術已醞釀數年。該技術有望通過將環境里的一切事物連接到一個網絡改變?nèi)藗兊纳睿哼@個網絡，速度比蜂窩連接快100倍，比最快的家用寬帶服務快 10 倍，。毫米波、大規模 MIMO、全雙工、波束成型和小蜂窩只是實現超高速 5G 網絡的部分技術。速度與低時延是 5G 的兩大優勢，從自動駕駛汽車到虛擬現實，擁有廣闊的新應用空間。這些技術帶來的計算密度要求和存儲器要求比 4G 高出整整一個數量級。

隨著 5G 技術的發展，大規模 MIMO、多天線、多頻帶等新技術所導致的復雜性比 4G 高百倍。不斷提高的復雜性直接推高計算密度、存儲器要求和 RF 數據轉換器性能。參見圖 1。

圖 1：5G 與 4G 復雜性比較¹

1. ETRI RWS-150029，5G 視覺與實現技術：ETRI 視角，3GPP RAN 研討會，鳳凰城，2015 年 12 月：http://www.3gpp.org/ftp/tsg_ran/TSG_RAN/TSGR_70/Docs

摩爾定律的終結

1965 年，英特爾聯合創始人戈登摩爾預言，集成電路中的器件數量每?jī)赡陮⒎环?965 年，每芯片 50 個晶體管能提供最低的每晶體管成本。摩爾預言，到 1970 年每芯片晶體管數量將達 1,000 個且每晶體管成本將下降 90% 以上。摩爾后來把這一預言調整為數量每?jī)赡攴环＿@在從 1975 年到 2012 年的時間段里基本保持正確。(1)摩爾定律認為每個新的更小的工藝節點能提供更高密度、性能并降低功耗、成本。這一觀點被稱為“摩爾定律”，并在大約 50 年的時間里一直適用。摩爾定律原理是 IC 密度、性能和合理價格不斷發展的驅動力，也是賽靈思不斷推出更低成本更高性能器件所一直遵循的原理，。

隨著 IC 工藝節點達到 28nm 及以下，摩爾定律開始“失效”。在更小工藝節點上生產的器件不再能輕松降低功耗、成本并提高性能。在 5G 蜂窩系統的計算需求和可編程邏輯計算密度之間出現了鴻溝。第 5 代蜂窩提出的成本、功耗和性能要求超過了可編程邏輯達成系統級目標的能力。

迎來 AI 引擎

為滿足新一代無線通信應用和機器學習應用對提高計算密度、降低功耗水平的需求的迅猛增長，賽靈思開始研發創新型架構，最終開發出 AI 引擎。AI 引擎結合自適應引擎（可編程邏輯）和標量引擎（處理器子系統），構成緊密集成的異構計算平臺。AI 引擎為基于矢量的算法帶來了高達五倍的計算密度提升。自適應引擎提供靈活的定制計算和數據傳輸。標量引擎提供復雜的軟件支持。

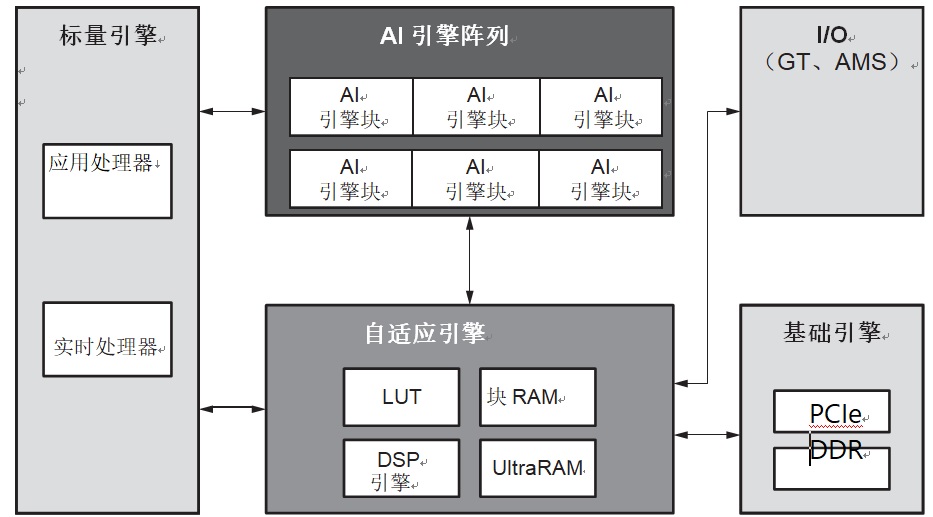

圖 2：異構計算

圖3所示的是AI 引擎接口塊構成的2D陣列。

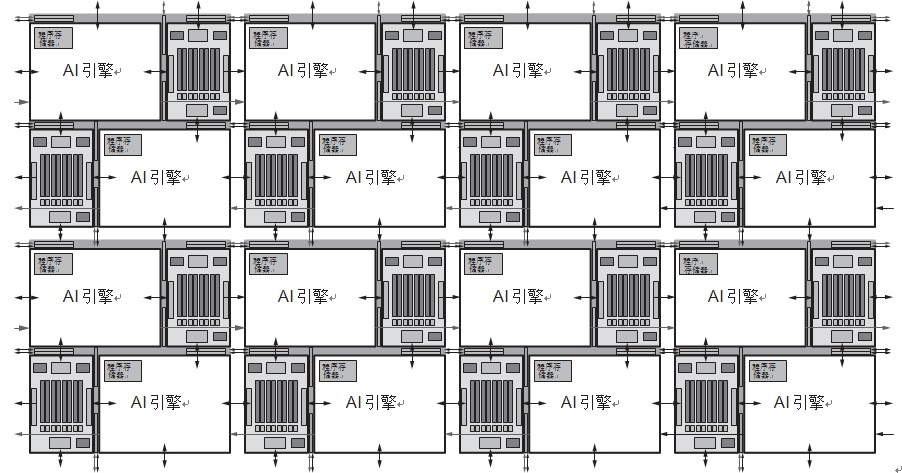

圖3：AI 引擎陣列

每個 AI 引擎塊內置了用于定點和浮點運算的矢量處理器、一個標量處理器、專用程序和數據存儲器、專用 AXI 數據傳輸通道以及對 DMA 和鎖的支持。AI 引擎是一種單指令多數據 (SIMD)；并且是 超長指令字 (VLIW)，每時鐘周期提供多達 6 路指令并行化，包括兩個/三個標量運算、兩個矢量載荷和一個寫入運算以及一個定點或浮點矢量運算。

專為實時 DSP 和 AI/ML 計算優化的AI 引擎陣列，通過專用數據和指令存儲器、DMA、鎖和軟件工具的結合提供確定性時序。專用數據存儲器和指令存儲器屬于靜態存儲器，能消除高速緩存缺失和相關填充產生的不一致。

AI引擎的目的和目標

AI 引擎的目的和目標由使用 DSP 和 AI/ML 的高計算強度應用決定。其他的市場需求還包括更高的開發者生產力、更高的抽象水平，這正在推動開發工具的演進發展。AI 引擎的開發旨在提供四大優勢：

• 在實現計算密集型應用方面，與 PL 實現方案相比提供單位芯片面積多三到八倍的計算容量

• 與實現在 PL 中的相同功能相比，將計算密集型應用的功耗減少 50%

• 提供確定性、高性能、實時 DSP 功能

• 顯著改善開發環境，助力設計人員提高生產力

AI引擎塊架構詳解

要真正理解AI引擎的大量功能，必須對其架構和功能建立整體理解。圖 4 所示的 AI 引擎塊詳細體現了每個塊里的資源：

• 專用的16KB 指令存儲器和 32KB RAM

• 32位RISC 標量處理器

• 512 位定點和 512 位浮點矢量處理器（帶有相關的矢量寄存器）

• 同步處理器

• 追溯與調試

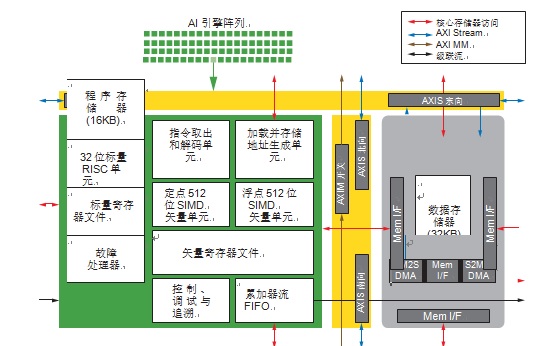

圖4：AI引擎塊詳解

綜合使用專用 AXI 總線布線和直接連接，連接到相鄰的 AI 引擎塊，內置指令和數據專用存儲器的 AI 引擎與其他 AI 引擎塊互聯。在數據傳輸方面，專用 DMA 引擎和鎖直接連接到專用 AXI 總線，實現連接、數據傳輸和同步。

操作數精度支持

矢量處理器由整數單元和浮點單元構成。支持 8 位、16 位、32 位操作數和單精度浮點 (SPFP)。對于不同的操作數，每時鐘周期操作數數量有變化，詳見表 1。

表 1：AI 引擎矢量精度支持

指令與數據并行

通過指令級和數據級并行能實現多種層次的并行。

指令級并行如圖 5 所示。在每個時鐘周期，執行兩個標量指令、兩個矢量讀取、一個單矢量寫入和一個單矢量指令，即 6 路 VLIW。

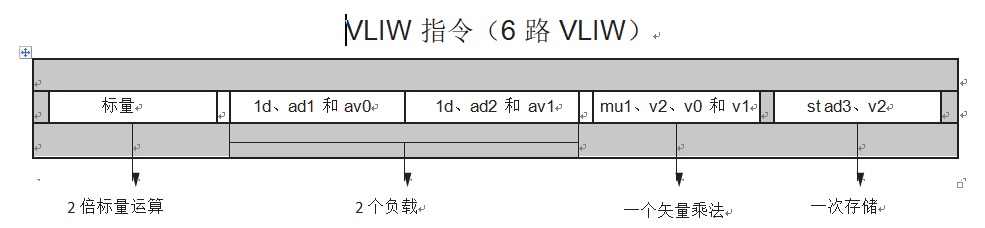

圖5：AI指令級并行

數據級并行通過矢量級并行實現，即在每個時鐘周期內運算多個數據集，如表 1 所示。

確定性性能與連接

AI 引擎架構專為要求確定性性能的實時處理應用開發。確保確定性時序的兩項關鍵架構特性是：

• 專用指令和數據存儲器

• 與 DMA 引擎配對的專用連接，使用 AI 引擎塊間的連接實現有調度的數據傳輸

直接存儲器 (DM) 接口提供指定 AI 引擎塊與其北、南和西向 AI 引擎塊數據存儲器之間的直接訪問。這一般用于在整個處理鏈產生和/或消費數據之際，向矢量處理器輸入/從矢量處理器輸出結果。實現數據存儲器的目的是形成“交替”緩存方案，從而最大限度減輕存儲器爭用對性能的影響。

AI 引擎塊間的 AXI-Stream 和 AXI-存儲器映射連接

AI 引擎塊間的數據傳輸?shù)淖詈?jiǎn)方式是通過直接相鄰的 AI 引擎塊間的共享存儲器。然而，如果 AI 引擎塊間距離遙遠，那么 AI 引擎塊就需要使用 AXI-Streaming 數據流。AXI-Streaming 連接由 AI 引擎編譯器工具根據數據流圖預先定義并編程。此外，這些流接口也能用來直接接口連接 PL 和片上網絡 (NoC)。參見圖 6。

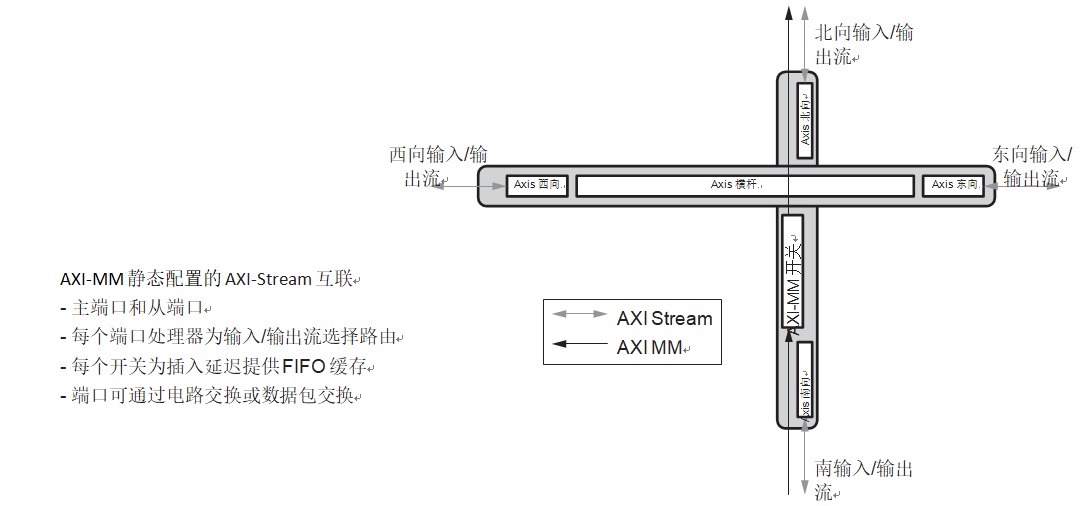

圖6：AI 引擎陣列 AXI-MM 和 AXI-Stream 互聯

AI引擎和PL連接

Versal 產品組合最突出的優勢之一，是能夠在自適應引擎中將 AI 引擎陣列與可編程邏輯結合使用。這樣的資源結合為在最佳資源、AI 引擎、自適應引擎或標量引擎中實現功能提供了極大的靈活性。圖 7 所示的是 AI 引擎陣列和可編程邏輯間的連接，也稱為“AI 引擎陣列接口”。AXI-Streaming 連接存在于 AI 引擎陣列接口的每一側，并分別延伸連接至可編程邏輯和 NoC 內。

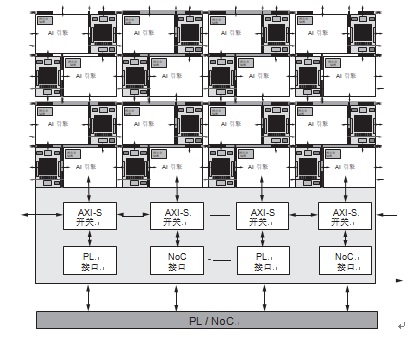

圖7：AI引擎陣列接口

AI引擎控制、調試與追溯

控制、調試與追溯功能集成在每一個 AI 引擎塊里，為調試、性能監控和性能優化提供可見性。通過在 Versal 產品組合中推出的高速調試端口就能調用調試功能。

AI 引擎與可編程邏輯實現方案對比

AI 引擎的目的和目標一節介紹了評估是否滿足應用需求和市場需求的指標。通過將 4G 和 5G 蜂窩分別實現在 PL 和 AI 引擎內，即可衡量該架構的效果。結果總結說明基于 AI 引擎的解決方案能夠提供：

• 相對于在相同工藝節點上采用 PL 實現的相同功能，芯片占用面積降低 3 到 8 倍

• 功耗與 PL 實現方案相比降低大約 50%

對于不適合采用矢量實現的功能，AI 引擎的效率大幅降低，AI 引擎往往并非是理想選擇。在這些情況下，PL 是更優秀的解決方案。AI 引擎和 PL 旨在當作對等計算單元進行使用，每個分別處理與其優勢相匹配的功能。PL 非常適合數據傳輸、數位型功能和非矢量型運算；PL 也能為非 AI 引擎支持的操作實現定制加速器。PL 和 AI 引擎相輔相成，構成更強大的系統級解決方案。在大多數計算密集型應用中，可編程邏輯仍然是一種非常寶貴的資源。AI 引擎與 PL 的結合，能提供靈活性、優異的計算性能、高帶寬數據傳輸和存儲。

配備 AI 引擎架構的 Versal 產品組合概述

Versal 器件包括三種類型的可編程處理器：Arm® 處理器子系統 (PS)、可編程邏輯 (PL) 和 AI 引擎。每一種都提供不同的計算功能，以滿足總體系統不同部分的需求。Arm 處理器一般用于控制平面應用、

操作系統、通信接口和較低級別的運算或復數運算。PL 負責數據操作與傳輸、非矢量型計算和接口。AI 引擎一般用于矢量實現方案中的計算密集型功能。

圖 8 是 AI 引擎陣列布局在器件頂層的 Versal 器件的高級視圖。AI 引擎陣列與 PL 之間的連接通過直接連接和 NoC 實現。

圖 8：配備 AI 引擎架構的 Versal ACAP 概略圖

AI引擎開發環境

近年來，賽靈思高度重視使用高層次語言 (HLL) 來提升使用賽靈思器件進行開發的抽象水平。Versal 架構擁有三個完全不同的可編程單元：PL、PS 和 AI 引擎。所有三個單元都可以使用 C/C++ 編程。

使用基于 x86 的仿真環境，能對 AI 引擎開展功能仿真或周期精度仿真。對于系統級仿真，提供支持全部三種處理域的 System-C 虛擬平臺。

開發環境中的一個關鍵元素是 AI 引擎庫。該庫能夠?yàn)?DSP 和無線功能、ML 和 AI、線性代數和矩陣數學提供支持。這些庫專為效率和性能進行優化，以便開發者充分發揮 AI 引擎功能的全部?jī)?yōu)勢。

AI 引擎應用

AI 引擎專門為計算密集型應用優化，特別是數字信號處理 (DSP) 和某些人工智能 (AI) 技術，如機器學習 (ML) 和 5G 無線應用。

使用 AI 引擎開展數字信號處理

無線電解決方案驗證套件

實時 DSP 在無線通信中得到了廣泛的應用。賽靈思通過比較經典窄帶和寬帶無線電設計原則、大規模 MIMO 以及基帶和數字前端概念的實現方案，證明 AI 引擎架構適用于構建無線電解決方案。

示例：100MHz 五通道 LTE20 無線解決方案

100MHz 五通道 LTE20 無線解決方案在 Versal 器件的組成部分中得到實現。五個通道的 16 位輸入數據以 30.72MSPS 的速率傳輸并在 89 抽頭通道濾波器中進行處理。信號接著使用兩級半帶濾波器（23 抽頭和 11 抽頭）四倍升頻采樣，得到 122.88MSPS 的采樣速率。

升頻采樣后的流接著與直接數字綜合 (DDS) 正弦/余弦波函數混合并求和。另外兩個半帶濾波器（47 抽頭和 27 抽頭）提供總共四倍采樣，為峰值因數衰減 (CFR) 函數產生 491.52MSPS 輸入流。41 抽頭濾波器提供分?jǐn)?shù)比率改變、五倍升頻/四倍降頻，為數字預失真函數 (DPD) 產生 614.4MSPS 輸入采樣率。

峰值檢測器/比例尺發現 (PD/SF) 電路在 PL 中實現。491.52MSPS DUC 和混合器級的輸出構成其輸入之一，CFR 第二級為其提供第二個輸入。PD/SF 電路如果實現在 PL 中，則資源效率高；相反，如果實現在 AI 引擎里，則資源效率低。這充分體現出如何制定架構決策，以針對設計的不同功能模塊最高效地運用資源。參見圖 9。

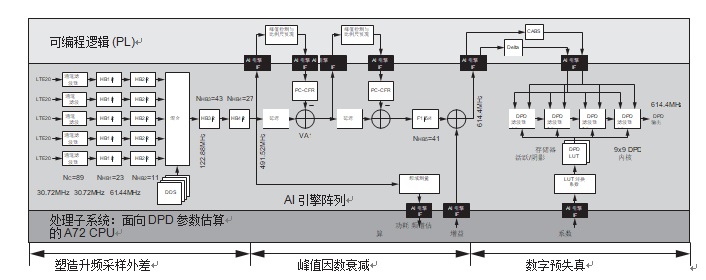

圖9：原理圖采用DSP的100MHz五通道LTE20無線解決方案

DPD 功能需要周期性地重新計算系數。使用模數轉換器 (ADC) 從傳輸數模轉換器 (DAC) 的輸出中采樣反饋路徑，并緩存。緩存的樣本數據集被傳遞給 PS，用于每秒 10 次計算新的 DPD 系數集。新的系數集使用片上網絡和 AXI 總線連接寫回 DPD。

機器學習與AI引擎

在機器學習中，卷積神經網絡 (CNN) 是一類深度前饋人工神經網絡，最常用于分析視覺圖像。隨著計算機正在被廣泛用于從自動駕駛汽車到視頻監控直至圖像和視頻的數據中心分析等萬事萬物，CNN 已成為必備要素。CNN 提供的技術突破在于讓視覺圖像的可靠性和準確度足以用于安全地駕駛車輛。

CNN 技術目前處于初期階段，幾乎每個星期都有新突破涌現。這個領域的創新節奏令人驚嘆。這意味在未來幾年里就有望實現前所未有的全新應用。

然而，CNN 面臨的挑戰在于所需的高強度計算，通常需要數 TeraOPS。AI 引擎的優化正是為了低成本、高能效地實現這樣的計算密度。

AI 引擎 CNN/DNN 疊加

賽靈思正在開發一種在 AI 引擎上構建的機器學習推斷引擎，并將作為一種應用疊加應用。可編程邏輯用于高效地傳輸和管理數據。AI 引擎應用疊加為執行計算和實現眾多流行的 CNN/DNN 網絡，如 ResNet、GoogLeNet 以及 AlexNet 等所需的其他運算提供所需的界定清晰的結構。

站在用戶角度來看，疊加方法擁有眾多優勢，包括在更加新穎的網格架構出現后進行修改的能力。AI 引擎和 PL 的可編程結合提供了一種高效且極為靈活的平臺，能夠隨著 ML 應用空間的發展而成長和擴展。

AI 引擎 CNN/DNN 疊加既適用于加速 ML 網絡推斷的數據中心應用，也適用于嵌入式系統。將該解決方案實例化到用戶的整體設計中就能方便地完成集成。隨后使用 TensorFlow 或 Caffe 開發 CNN/DNN 神經網絡，編譯成在AI引擎CNN/DNN疊加上運行的可執行程序。

總結

AI引擎是新一類高性能計算的代表。AI 引擎集成在Versal 級別的器件中，能與PL和PS最優結合，在單個賽靈思ACAP中實現高度復雜的系統。實時系統需要確定性行為。對此 AI 引擎通過結合專用數據和編程存儲器、DMA與鎖以及編譯工具予以實現。

與傳統的可編程邏輯DSP與 ML實現方案相比，AI引擎的單位芯片面積計算密度提高了3-8倍，

同時在名義上降低功耗50%。C/C++ 編程模式可提高抽象水平，有望大幅提升開發者的生產力。

從內置30個AI引擎和8萬LUT的小型器件到內置 400個AI 引擎和近百萬個 LUT 的大型器件，系統性能可擴展性通過系列器件得以實現。這些器件間封裝腳位兼容，方便在產品系列內進行遷移，以滿足不同的性能目標和價格目標要求。
