電源網絡的EMI性能在噪聲敏感型系統中至關重要，例如汽車電路，尤其是涉及開關模式電源(SMPS)的情況下。工程師可能需要花費大量時間來減少傳導 (CE)和電磁輻射騷擾(RE)。特別是，在測量CE時，F(xiàn)M頻段（76 MHz至~108 MHz）可能是最難達到要求并通過測試的區域。
一FM頻段中的CE噪聲為何難以消除？
低頻（AM頻段）CE中的噪聲主要為差模(DM)噪聲。高頻（FM頻段）CE中的噪聲主要為共模(CM)噪聲。?共模噪聲電流由PCB上電壓變化的節點產生。電流通過雜散電容泄漏至參考地，然后返回正負輸入電纜（參見圖1）。因?yàn)镻CB周圍的雜散電容非常復雜，所以無法仿真雜散電容和預估FM頻段的傳導EMI。

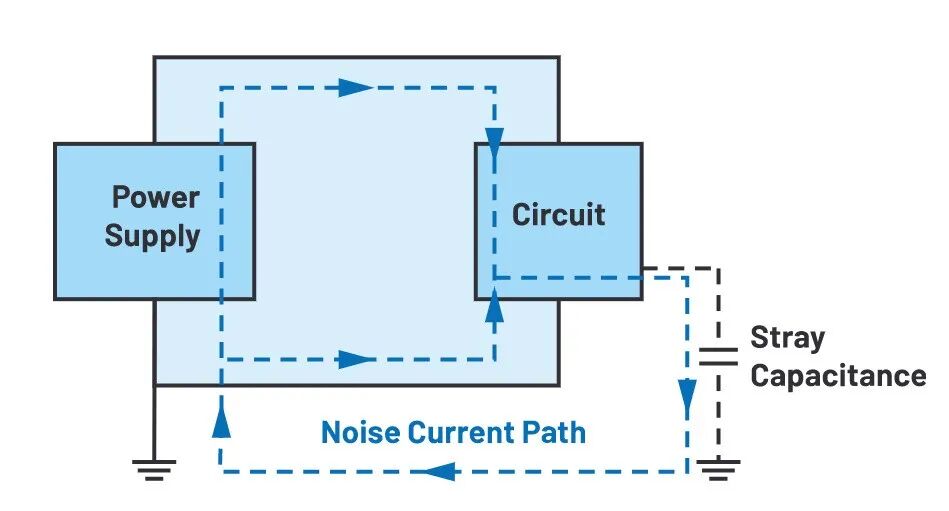

圖1 傳導輻射、共模噪聲電流路徑
在實際測試中，改變開關頻率、開關壓擺率、開關節點布局、熱回路布局、電感，甚至是輸入電纜和負載的位置都可以有效降低FM頻段的EMI，但每種方法的功效因電路板而異。
二案例
產品:汽車導航
測試項目:?CE電流法
圖2 某公司產品CE測試拜訪圖示
共模噪聲電流是在開關過程中產生的，通過雜散電容泄漏到參考地，然后通過同一方向的輸入電源和回路返回。通過使用共模濾波器提高回路中的共模阻抗，可以抑制多余的共模噪聲。
圖3 大電流共模電感產品圖示
圖4顯示了電流法CE結果，對不安裝共模濾波器的初始電路和將共模濾波器(型號:TLDCM7035-2-501TF)安裝在車載導航電源電路進行比較。FM頻段CE（76 MHz至~108 MHz）降低了10 dBμA以上。
圖4 電流法CE測試結果對比
三該方案在車載中的實際案例
圖5 大電流共模電感實際應用圖示
共模電感下的地層敷銅需要注意：
（1）地層和電源層不能隨便鋪設；
（2）濾波電路的輸入、輸出之間一定要有良好的隔離，才能最大限度地發揮共模電感的濾波作用。
四總結
電源的EMI性能主要取決于電源IC的性能，但即使是高性能IC，也只能通過選擇合適的組件和有效的PCB布局來實現低EMI。在正負輸入電纜上安裝共模電感會增大共模噪聲電流回路中的阻抗，來達到抑制共模噪聲的效果。
