數字溫度傳感器漸成主流
溫度的變化影響著我們的環境、家居產品、工業設備、汽車、甚至電腦、硬盤等等，如今越來越多的智能產品都與溫度息息相關，而且對溫度參數的監測和控制有著極高要求。在工業服務器領域，長時間不間斷工作，服務器內部溫度會快速上升，溫升過高會影響CPU計算性能；固態硬盤（SSD）中的溫度控制可以直接對固態硬盤的速度和數據保存造成影響；正因為智能化的提升也迫使溫度傳感器不斷演變升級，國際化進程中，溫度傳感器正從模擬式向數字式、由集成化向智能化、網絡化的方向發展，繼續向著小型化、集成化、低功耗方向發展，被工程師公認的熱度較高的數字溫度傳感器IC逐漸成為選型的主流。
中科銀河芯推出數字溫度傳感器GX112
據麥姆斯咨詢報道，國內領先的中高端環境傳感器IC的提供商中科銀河芯最新推出高精度數字溫度傳感器GX112。這是一款高精度、低功耗、可替代NTC / PTC熱敏電阻的數字溫度傳感器，在-40°C至+125°C的正常工作范圍內，可提供≤±0.5°C的溫度精度，并具有良好的溫度線性度。GX112可提供擴展測溫模式，將測溫范圍擴展為-55°C至+150°C。GX112的額定工作電壓范圍為1.4V~5.5V，在整個工作范圍內最大靜態電流為10μA（測溫頻率4Hz）。集成在芯片內部的12位ADC分辨率低至0.0625°C。為高端電子設備、服務器、數據中心等板級測溫場景帶來新的應用價值及解決方案。

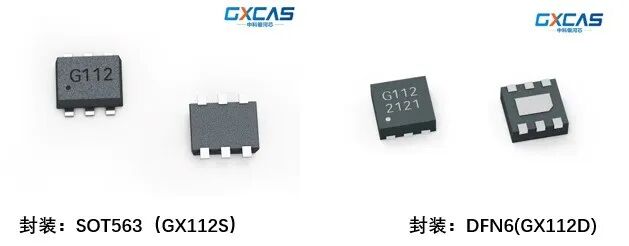

產品采用小體積1.6mm×1.6mm的SOT563 / DFN6封裝，兼容SMBus和I2C接口，在一條總線上最多可掛載四個從機，并具有SMBus報警功能。可在溫度超過閾值時提醒用戶。報警功能的溫度值可由主機處理器通過對芯片內部的配置寄存器進行設置。
GX112產品性能參數：
- 測溫范圍：-50~150℃。
- 測溫精度：-40~125℃內測溫誤差＜±0.5℃。
- 測溫分辨率：0.0625℃；當測溫范圍小于128℃時，輸出12bits二進制碼；當測溫范圍大于等于128℃時，輸出13bits二進制碼。
- 測溫時間：One-Shot 26ms（typical）。該值不是定值，會隨著電源電壓和溫度改變。
- 電源電壓：1.4~5.5V。
- 電流功耗：4Hz連續測溫時，平均電流＜10μA；關斷時電流＜1μA。
GX112典型連接方式
GX112功能優勢：
- 通過對芯片內部的配置寄存器寫不同的值，可將GX112配置為多種不同工作模式。
- 連續轉換模式：此模式下，GX112將以一定的速率持續地轉換溫度，GX112支持0.25Hz、1Hz、4Hz和8Hz的測溫速率選擇。測溫速率越高，測溫時的平均功耗越大。
- 擴展模式：若需使用GX112測量高于128℃的溫度，則需將GX112配置為擴展模式，此時GX112輸出13bits有效位數來表示溫度。若此時仍使用正常模式測溫，則溫度輸出均為7FF。
- 關斷模式：此模式下，GX112僅保持通信接口的正常工作，內部其他電路全部關斷，從而將電流功耗降至0.5μA（Typical）。該模式便于在不使用芯片時最大程度地降低功耗。
- 單次轉換模式：即One Shot模式。若需開啟該模式，須先將GX112配置為關斷模式。當One Shot結束后，GX112將重新返回至關斷模式。通過將芯片持續地配置為該模式，可使GX112以更快的測溫速率工作，每秒可轉換30余次。
- GX112擁有報警功能，報警信號通過芯片的ALERT引腳輸出，以供外部使用。GX112的報警模式分為兩種，適用于不同的場景。
特殊通信功能：
- GX112用于一些針對于通信的功能。
- SMBus ALERT：總線多個不同地址位的GX112，主機可通過發送命令甄別哪個ALERT引腳被激活（即產生過溫狀態），被激活引腳的GX112會返回其地址。若此時多個GX112的ALERT引腳同時被激活，則地址位較小的GX112將優先返回其地址。
- 高速模式：允許總線以超過400kHz的速率進行通信，上限通信速率為2.85MHz（Datasheet）。
- 全局響應復位：該命令可將GX112中的所有內部寄存器均復位為默認值。
- 超時功能：若SCL在一次通信的開始和結束之間保持超過30ms的低電平，則GX112會復位其串行接口。為避免激活該功能，通信速率須高于1kHz。
GX112在額定電壓下的測溫誤差曲線
由上圖可清楚的看出GX112誤差曲線非常集中，精度范圍基本在0.2%左右，穩定性高、其出色的性能、小尺寸體積，以及量身定制的通信功能可謂是最貼合當前通信需求的一款爆品，切實的為高端電子設備、服務器、數據中心等板級測溫場景帶來更有價值的解決方案，它還可用于消費類電子、環境、工業和儀器儀表中用來監測設備或環境溫度的變化趨勢，為硬件工程師提供了更簡潔的電路設計，使數據讀取更方便快捷，帶來了更多的選型方案。
國產芯片不止于替代
GX112的推出正處于國產替代的進行時，但中科銀河芯的產品標準是不止于替代，依據市場需求設計出高于替代性能的更優質產品，將高精度、低功耗、高穩定性、小體積、智能化集于一體。與此同時自主可控的國產芯片優勢是多面的，一方面獨具特色的產品性能價值，更有著低于國際品牌的價格優勢，隨時響應的FAE服務能力，量身定制的解決方案及持續可控的量產能力，中科銀河芯在產品技術方面持續積累與創新突破，規范嚴謹?shù)南到y(tǒng)化管理必將為溫度傳感器領域帶來強悍的產品，希望服務更多的客戶。
