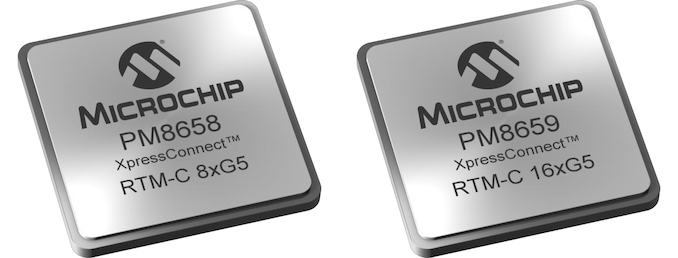

早在2020年11月，Microchip就宣布即將進入PCIe retimer芯片市場，提供一對新的retimer芯片支持PCIe 5.0的32GT/s鏈路速度。新的XpressConnect RTM-C 8xG5和16xG5芯片可以擴展PCIe信號的范圍，只需要增加不到10ns的延遲。
隨著PCIe速度的提高，電路板上PCIe信號的傳輸距離已經縮小，要求服務器啟動時包括PCIe信號中繼器。對于PCIe gen3，大多數模擬重驅動芯片通常足以放大信號。對于PCIe gen4，特別是gen5，中繼器必須是在數字域中運行的retimer，從輸入信號中恢復時鐘和數據，同時了解PCIe協議以重新傳輸原始信號的干凈副本。如果沒有retimer，除非使用昂貴的低損耗PCB材料，否則PCIe gen5信號的范圍只有幾英寸，因此背面帶有PCIe提升板和前面驅動器托架的大型機架式服務器可能需要在多個地方使用retimer。
Microchip新推出的XpressConnect retimer增加了不到10ns的延遲，明顯優于PCIe大約50-60ns的要求。這也有助于使新的XpressConnect retimer適合與CXL 1.1和2.0一起使用，它們使用與PCIe gen5相同的物理層信令，但針對的是更敏感的延遲用例。這些retimer是Microchip首批支持PCIe 5.0的產品，但他們的其他PCIe產品陣容，包括PCIe交換機和NVMe SSD控制器也將遷移到PCIe gen5。
XpressConnect retimer有8通道和16通道兩種規格，都支持分支到更小的鏈路寬度，因此一個retimer可以用于多個x1、x2或x4鏈路。這些retimer符合英特爾關于BGA封裝和PCIe重定時器引腳排列的規范（8通道為13.4x8.5毫米，16通道為22.8x8.9毫米），，所以這些芯片最終將與可作為替代產品的替代品競爭。
PCIe retimer通常用于驅動器架背板、轉接卡和大型主板上，以將PCIe 5.0擴展到離CPU最遠的插槽。Retimer芯片不一定需要用于服務器中的每個PCIe或CXL鏈路，但它們將成為PCIe生態系統中日益重要的組成部分。作為PCIe / CXL連接的距離CPU外圍和幾個連接器通常不需要retimer，使用PCIe交換機將PCIe連接扇出到大量通道的轉接卡或適配器卡將已經重新傳輸信號，因此不需要額外的retimer。
Microchip的XpressConnect PCIe 5.0 / CXL 2.0 retimer當時就被納入英特爾PCIe 轉接板的參考設計中。并于2021年開始大規模生產。
原文鏈接：
https://www.anandtech.com/show/16241/microchip-announces-pcie-50-and-cxl-retimers
