1）什么是D類功放? ??

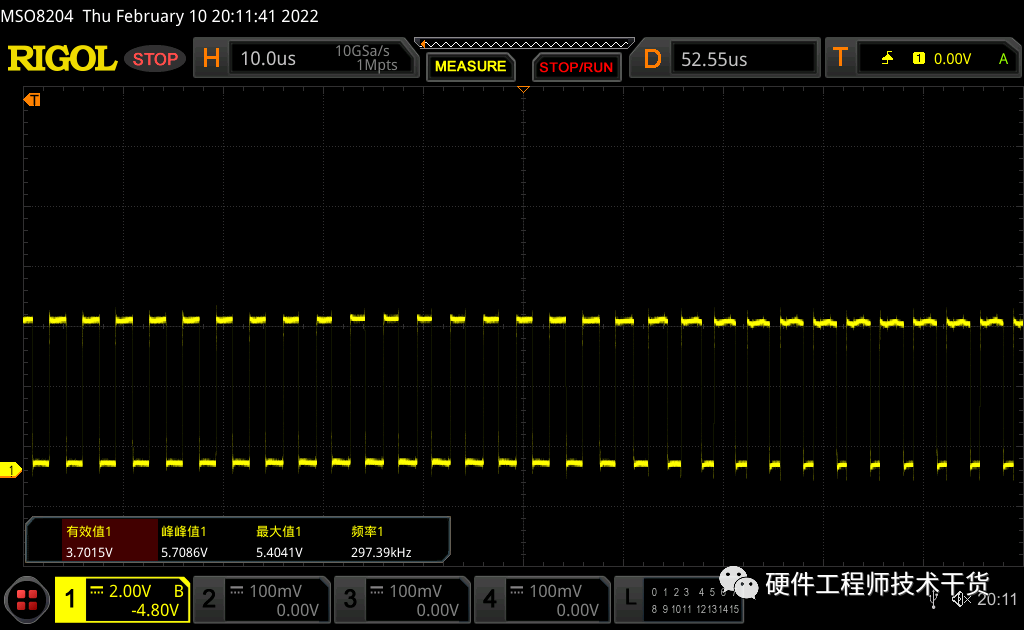

D類功放也可以稱之為數字功放，D類功放將音頻信號轉變為寬度隨信號幅度變化的高頻脈沖，控制功率管以相應的頻率飽和導通或截止，功率管工作在開關狀態，并非工作在線性狀態，熱損耗小，可靠性非常好，因為熱損耗小，所以D類功放可以做到功率大并且體積小，重量輕。如果用示波器測量D類功放會發現功放輸出都是方波信號，類似于脈寬調試。如下圖所示：

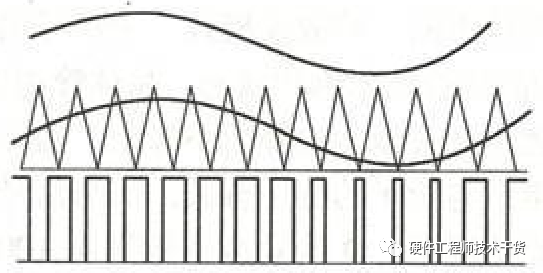

D類功放數字脈沖實現原理如下圖所示，使用三角波和模擬音頻信號相比較輸出，轉換為數字脈沖信號。
2）D類功放喇叭功率測量

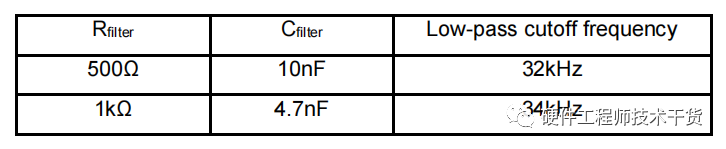

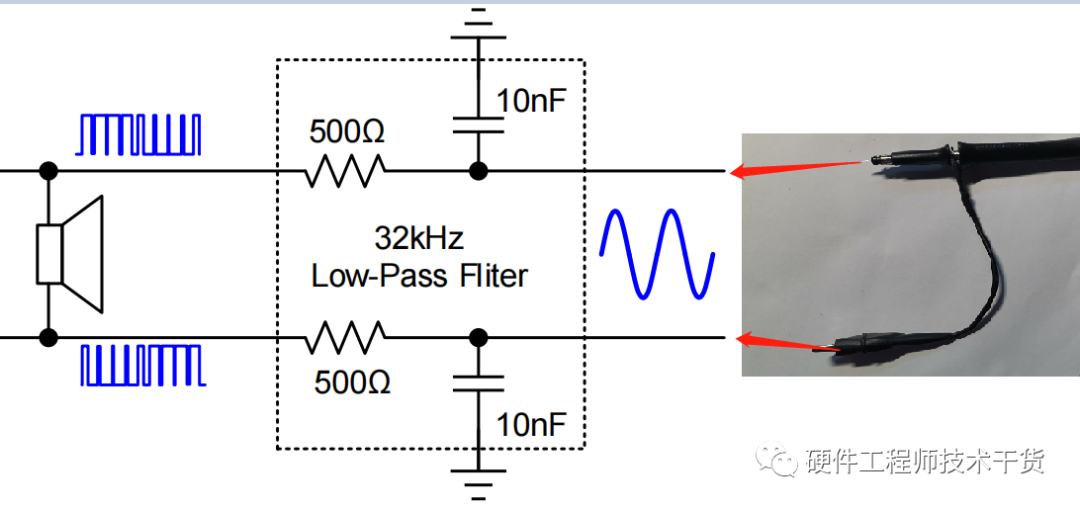

D類功放數字脈沖信號很難觀測出是否產生失真，因此要轉換為模擬音頻信號使用示波器觀察失真情況，采用如下圖所示電路，即，低通濾波器，濾波后連接示波器，連接方法見下圖，低通濾波器電路一定要接在喇叭的后面，否則影響喇叭輸出功率。

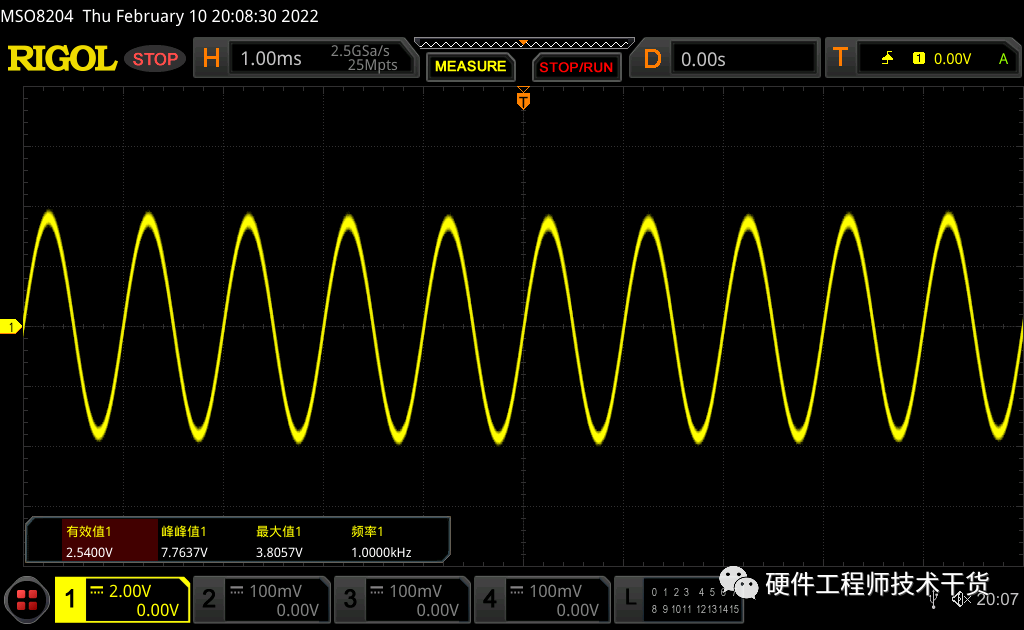

示波器觀測到如下波形，這里是正弦1kHz 0dB標準音源功率放大后經過低通濾波器后的波形，低通濾波器把數字脈沖信號完美的還原為正弦波。
從示波器上讀出波形電壓有效值，記住一定是有效值，然后用有效值的平方除以喇叭阻抗，得出喇叭功率。
3）D類功放功率調節
首先把設備音量調節到最大，然后使用以上方法測量音頻波形，在設備音量設置為最大且不變的情況下，如果波形削頂則減小輸出功率，如果輸出音量不夠大，則增加輸出功率，直到調節到輸出不失真，同時音量滿足要求。當然音量以及音質和外殼腔體有很大關系，這是另外一回事了。

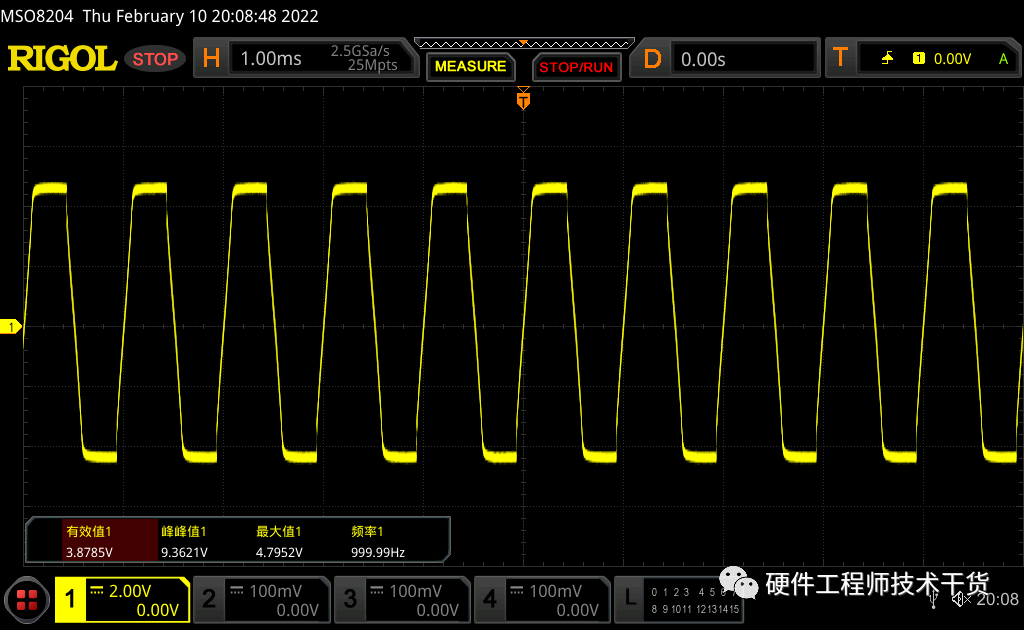

下面是功率過大導致正弦波削頂失真的圖片。
