Arduino動手做：震動提醒模塊

【Arduino】168種傳感器模塊系列實驗（資料代碼+仿真編程+圖形編程）

實驗111：震動馬達模塊，高低電平振動小電機，智能可穿戴式產品震動提醒模塊

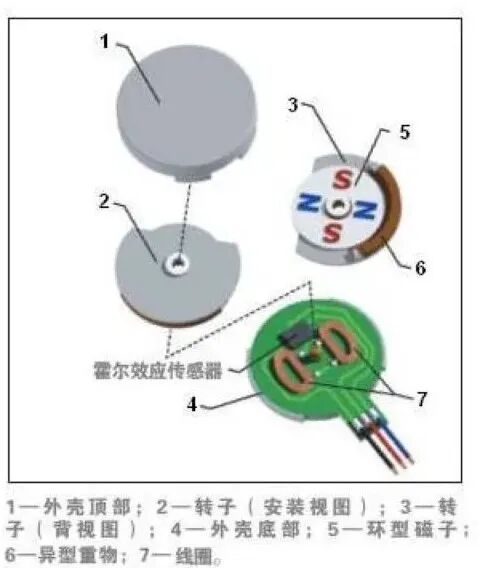

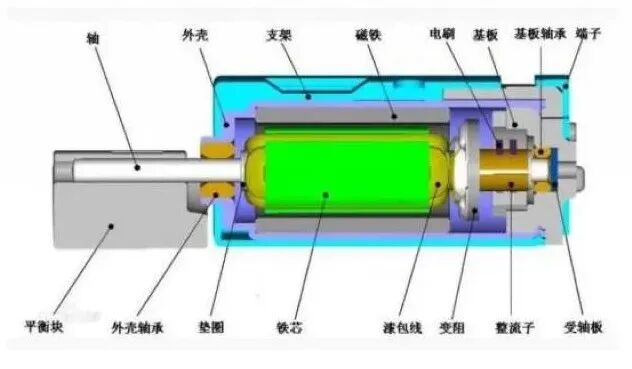

微型振動馬達 主要用于手機的微型振動馬達是屬于直流有刷電機，馬達軸上面有一個偏心輪，當馬達轉動的時候，偏心輪的圓心質點不在電機的轉心上，使得馬達處于不斷的失去平衡狀態，由于慣性作用引起震動。

主要特點及應用

- 永磁性空心直流馬達

- 尺寸小,重量輕（圓筒）

- 徑向旋轉/周向旋轉(扁平)

- 低噪音,低功耗

- 強振感

- 結構簡單

- 可靠性強

- 響應時間短

微型振動馬達主要應用于手機，玩具，保健按摩器。

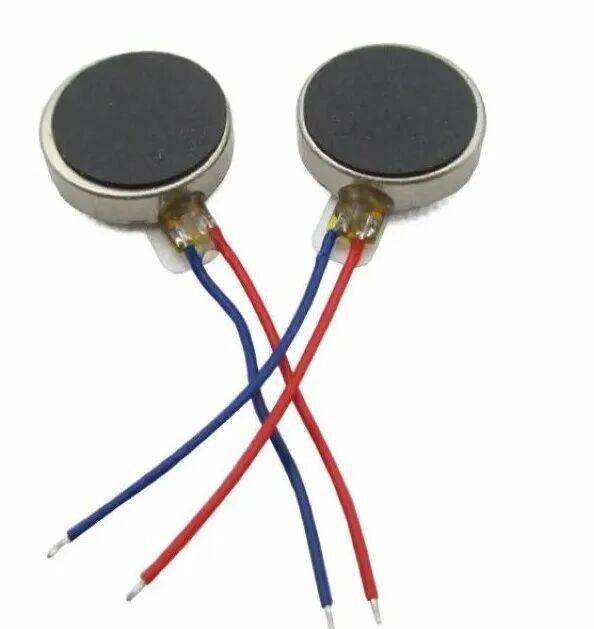

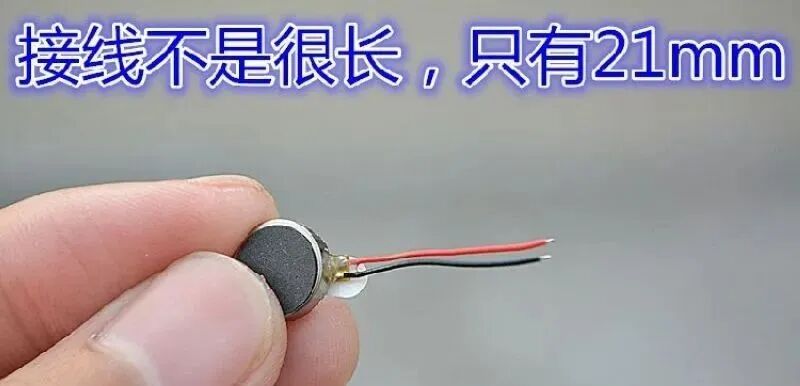

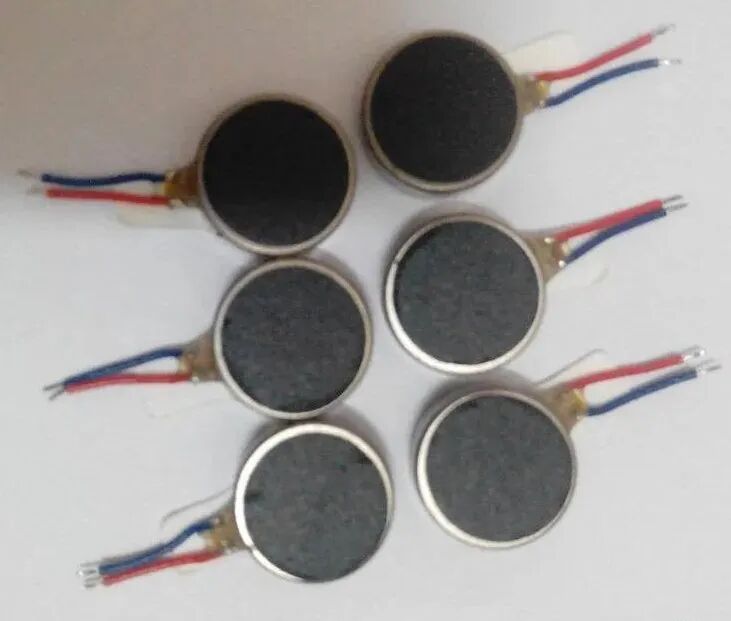

1027扁平振動馬達基本參數

額定轉速：??? 12000（rpm）

額定轉矩：??? 1（NM）

外形尺寸：??? 10*2.7（mm）

產品認證：??? ROHS

適用范圍：????保健產品

效率：??????????????? 99.9（%）

額定功率：????0.1-3.0（W）

產品類型：????有刷直流電動機

額定電壓：??? 2.5（V）

額定電流：??? 80（mA）

型號：??????????????? 1027L

主要用途:??手機、平板電腦、儀器儀表、保健按摩用品等

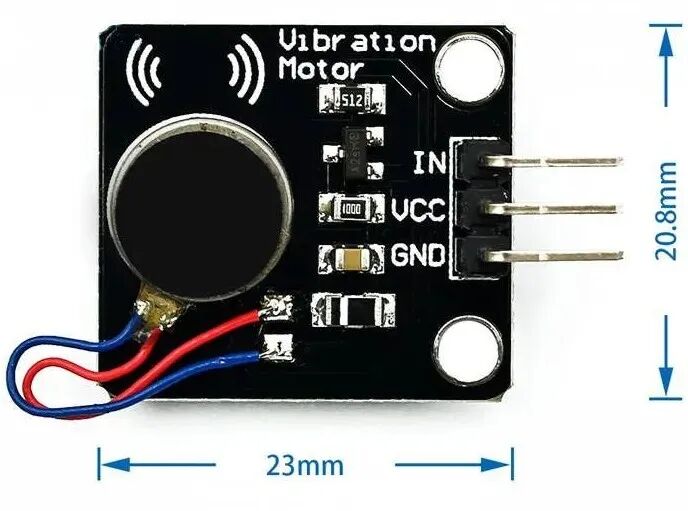

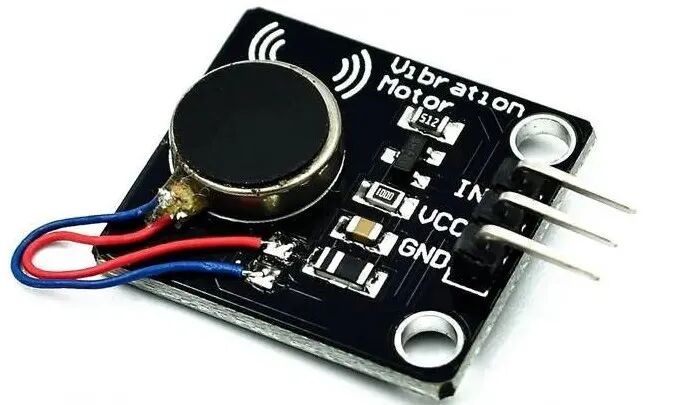

震動馬達模塊
這是適合作為非可聽指示器的小型振動馬達模塊。當輸入為高電平時，電動機會震動，就像你的靜音模式的手機一樣。

特征：
- 額定電壓：5.0VDC
- 工作電壓：3.0 - 5.3VDC
- 額定轉速：最小9000轉每分
- 額定電流：最大60毫安
- 起動電流：最大90毫安
- 啟動電壓：DC3.7V
- 絕緣電阻：10Mohm
- 兼容性：與UNO R3/ Mega2560 兼容
- 非常適用于DIY項目

技術規格/specifications

尺寸 ? ?21*30mm

固定孔 ? ?3mm

孔距 ? ?15mm

電壓 ? ?5V

端口 ? ?數字量

馬達 ? ?直徑10mm 厚度2.7mm 扁平馬達

驅動 ? ?MOS管 高電平觸發，低電平截止

平臺 ? ?Arduino、單片機

模塊特性

采用高品質手機震動馬達，震動效果明顯

mos放大驅動，可以直接通過啊rduino的數字口進行控制

可通過PWM控制馬達的震動強度

通過此模塊可以方便的完成電信號到機械震動感的轉換

適用于震動感互動產品的制作，可穿戴智能設備震動提醒等

實驗開源代碼

/*【Arduino】168種傳感器模塊系列實驗（資料代碼+仿真編程+圖形編程）實驗一百一十一：震動馬達模塊 高低電平振動小電機 智能可穿戴式產品震動提醒模塊項目：測試震動馬達模塊*/void setup(){pinMode(3,OUTPUT);}void loop(){digitalWrite(3,LOW);delay(1000);digitalWrite(3,HIGH);delay(1000);digitalWrite(3,LOW);delay(1000);digitalWrite(3,HIGH);delay(1000);}
