加熱板的伏安特性

一、前言

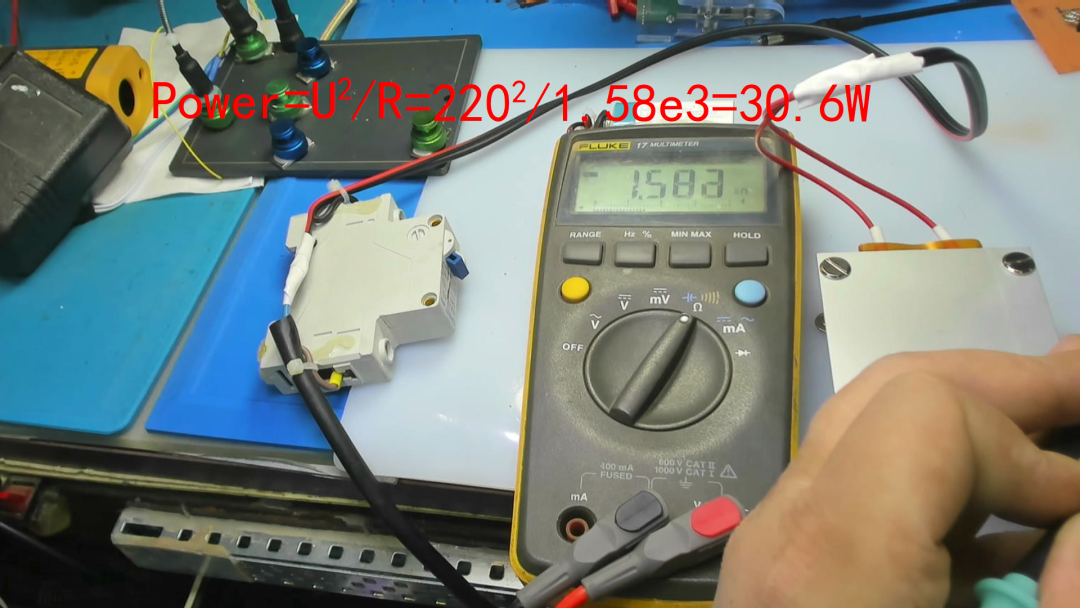

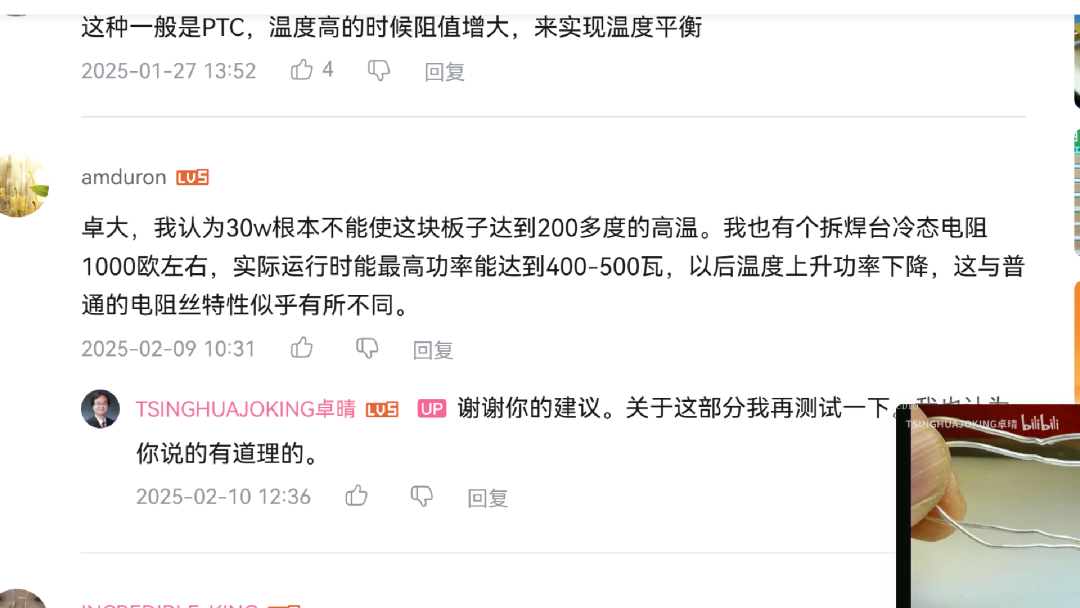

??前兩天，我測試了剛剛購買到的加熱臺的基本特性。通過測量它的靜態電阻，計算出在220V交流電下，它的功率只有30.6W。說實在的，當時我也覺得有點蹊蹺。感覺這個功率似乎無法維持這個加熱臺溫度上升到250攝氏度。后來，B站的朋友告訴我同樣的疑慮。他也測試過類似的加熱臺，看到最大的功率可以達到400W以上。下面，我再重新測量這個加熱臺的伏安特性，來解決前面的 疑惑。

二、測量結果

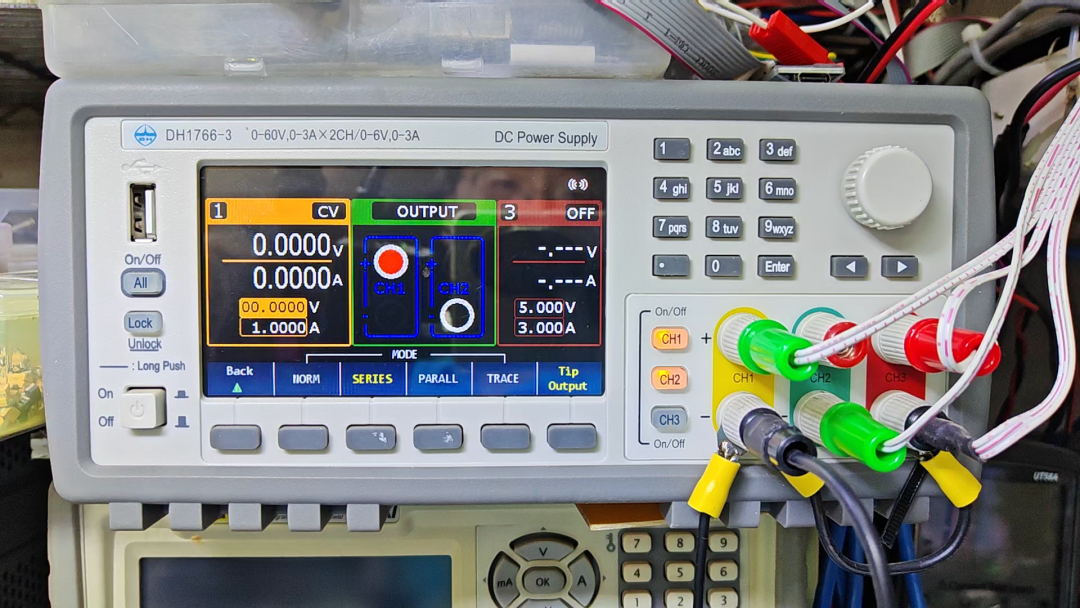

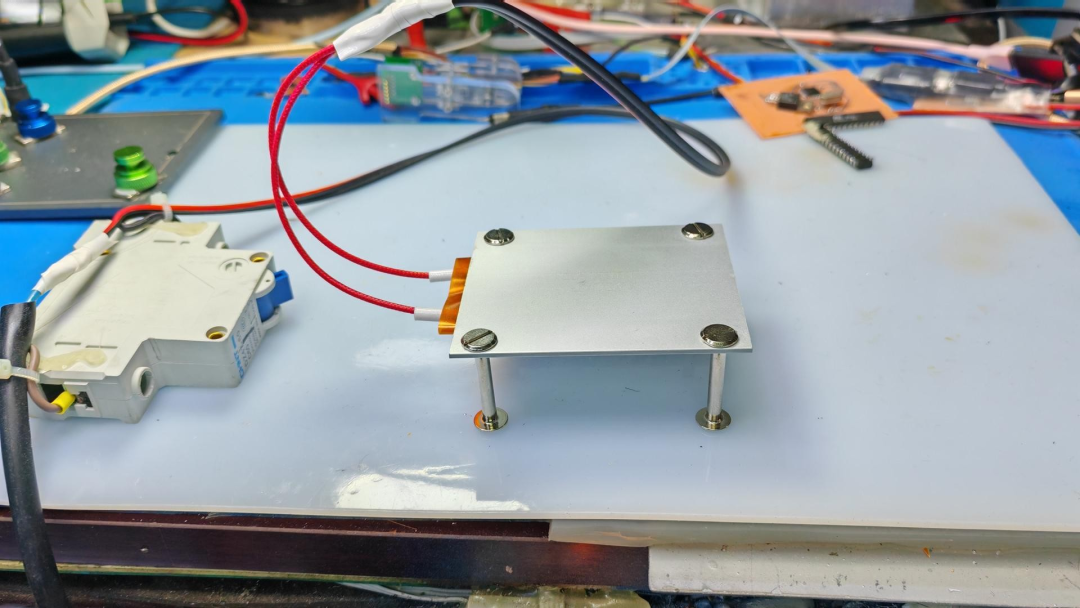

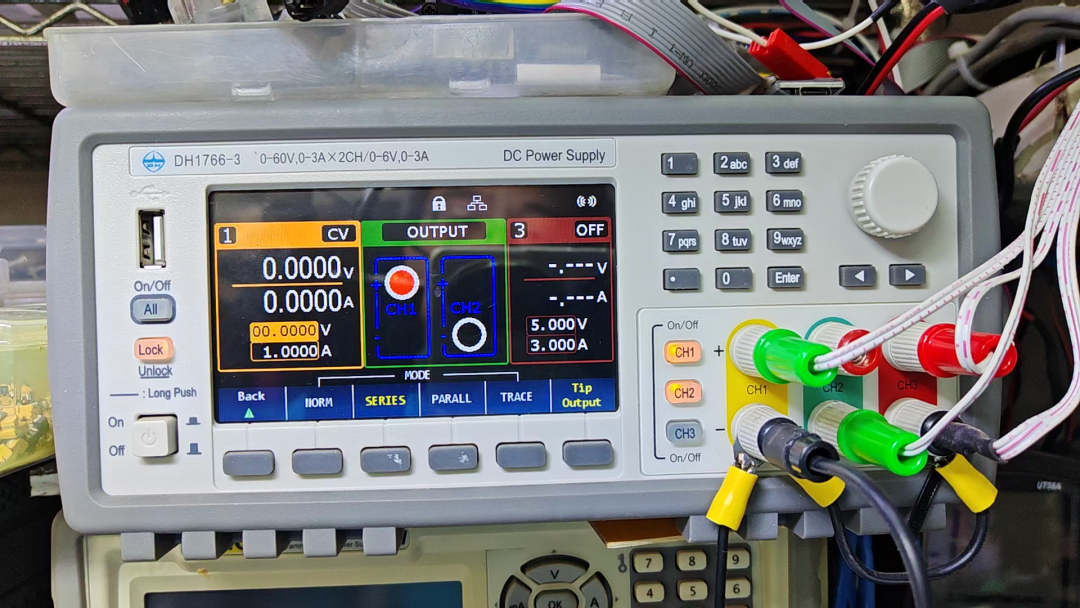

??使用DH1766 給加熱板提供電壓。它還可以回讀輸出電流。這樣便可以測量加熱板的伏安特性。通過電線夾子連接加熱板與可編程直流電源。根據 DH1766的限制，輸出電壓從0V到120V。

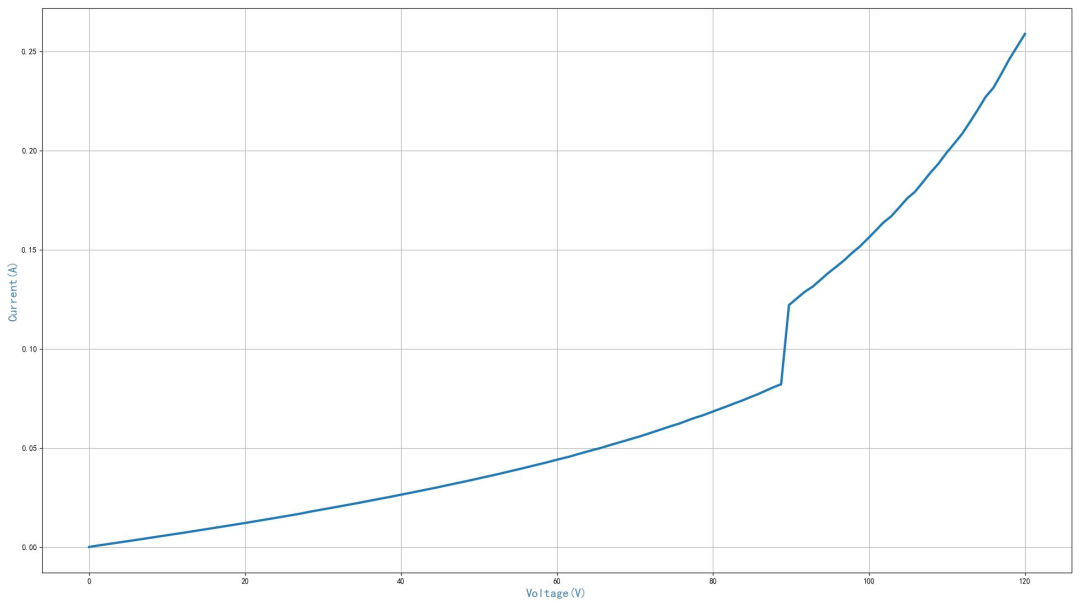

??每次DH1766改變電壓，在1秒鐘之后讀取輸出電流，可以看到，的確，加熱板的伏安特性不是線性的。是隨著電壓的增加，輸出電流加速上升，也就是意味著加熱板的電阻隨著電壓上升而下降，使得功率增加的更快。中間出現了這個跳躍，不知道是什么原因。也許是DH1766的本身的問題。

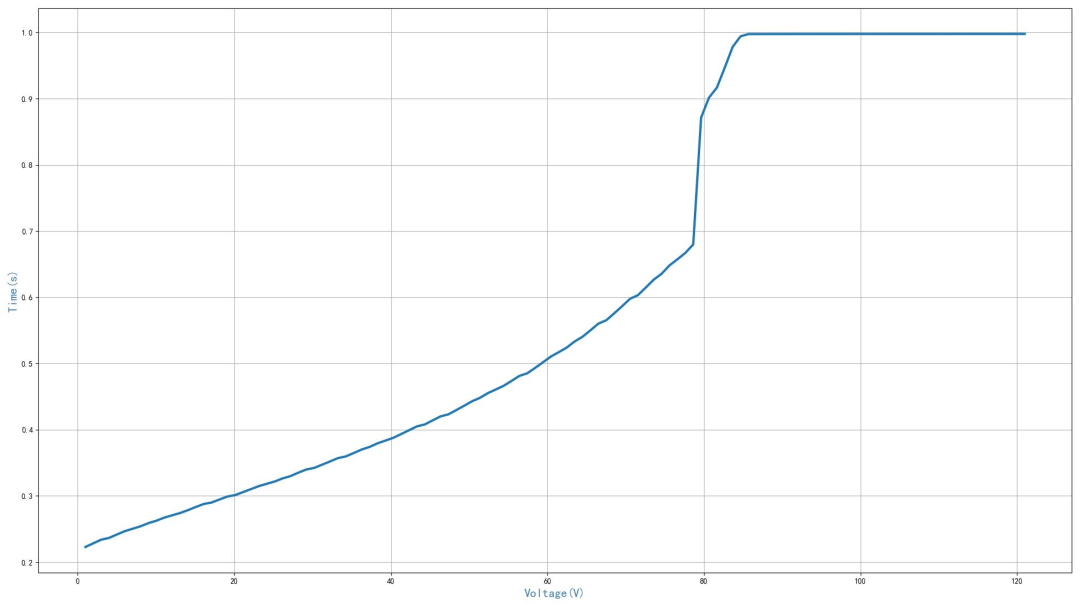

??固定DH1766輸出120V直流電壓。測量隨著時間的變化，輸出電流的變化。可以看到電流逐步上升，也意味著，隨著加熱板的溫度上升，它的電阻在下降。測量結果中間出現了突變，不連續，以及最后階段，輸出電流恒定為1A，這是因?yàn)?DH1766輸出限流了。下面，將輸出限流修改為 3A，重新測量加熱板在120V直流電壓下的電流變化情況。

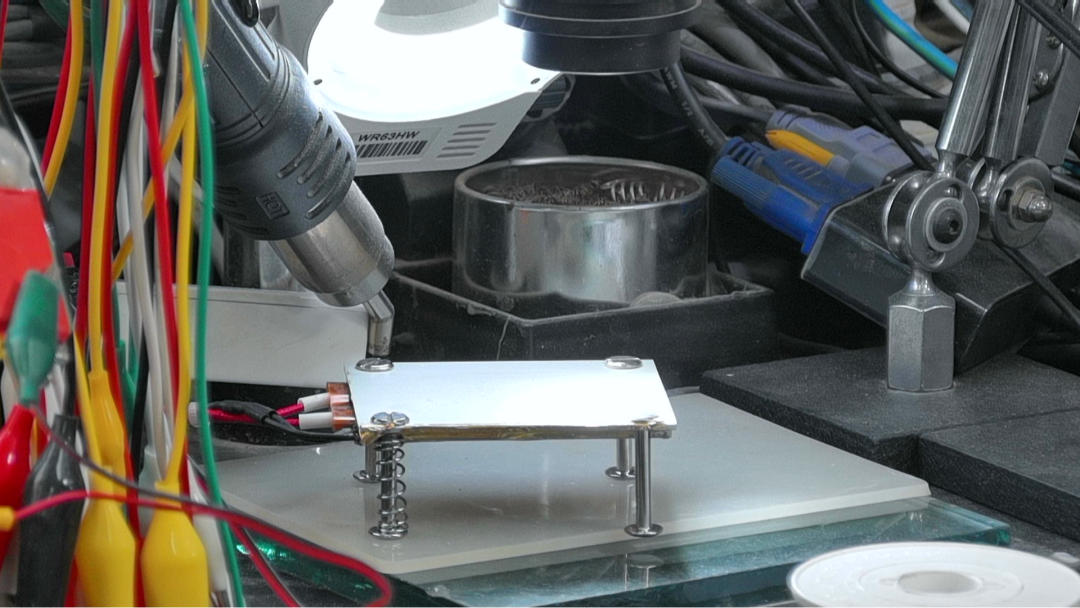

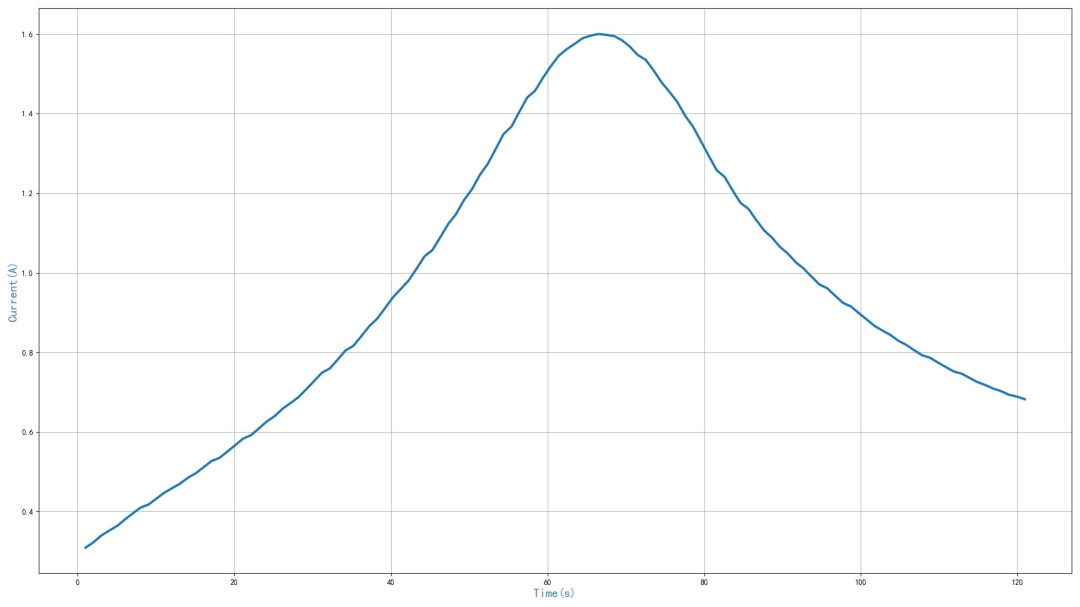

??重新測量的結果顯示，一開始，電流隨著時間逐步上升，大約在65秒左右，電流達到了峰值 1.6A，此時，對應的加熱板的功率達到了 180W左右。接下來，電流居然逐步下降了。在這個過程中，加熱板的溫度在上升，后期隨著功率下降，最終保持在一個穩定的溫度。由此可見，加熱板內部的加熱元件具有自動控溫的功能，并不是一個簡單的電阻加熱絲。

※ 總??結 ※

??本文重新測試了購買到的加熱板。通過測量它的工作電流。可以看到，在120V直流供電下，它的工作電流會隨著溫度變化而變化。特別是在后期，應該是當它的溫度上升到一個最大值之后，工作電流逐步下降。從而自動維持它的加熱溫度。
