一文了解半導體芯片封裝工藝的基本流程！

半導體芯片封裝是半導體制造過程中的關鍵環節，它不僅為芯片提供了物理保護，還實現了芯片與外部電路的有效連接。封裝工藝的優劣直接影響芯片的性能、可靠性和成本。以下是半導體芯片封裝工藝的基本流程分析：

在封裝工藝開始之前，需要對晶圓進行清洗和預處理，去除表面的雜質和污染物，確保晶圓表面的平整度和清潔度。這一步驟對于后續工藝的順利進行至關重要。

晶圓鋸切是將經過測試的晶圓切割成單個芯片的過程。首先，需要對晶圓背面進行研磨，使其厚度達到封裝工藝的要求。隨后，沿著晶圓上的劃片線進行切割，分離出單個芯片。切割技術包括刀片切割、激光切割和等離子切割，其中激光切割和等離子切割適用于高精度和小間距的晶圓。

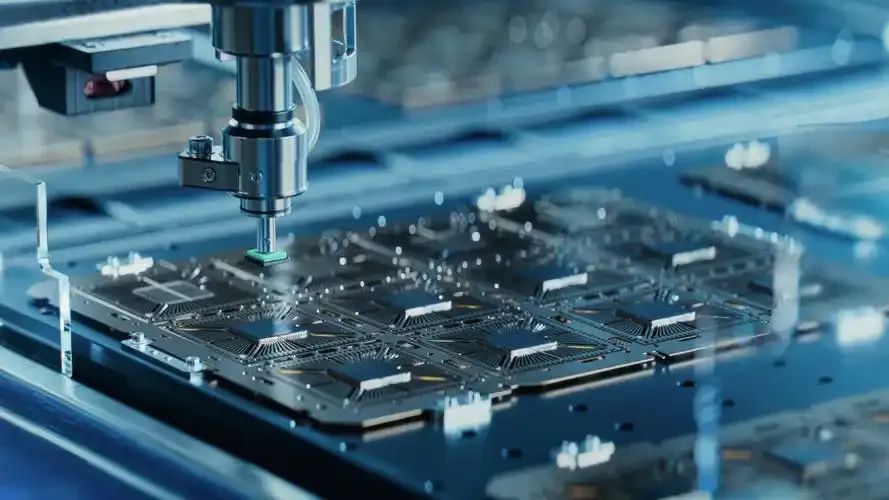

切割后的單個芯片需要附著到基底（如引線框架或封裝基板）上。基底的作用是支撐芯片并實現與外部電路的電氣連接。附著過程通常使用液體或固體帶狀粘合劑。

互連是實現芯片與基底之間電氣連接的關鍵步驟。常見的互連方法包括引線鍵合和倒裝芯片鍵合。引線鍵合通過細金屬線（如金線）將芯片的電極與基底引腳連接；倒裝芯片鍵合則是將芯片正面朝下直接與基底焊盤連接，這種方式可以縮短電氣連接路徑，提高信號傳輸速度。

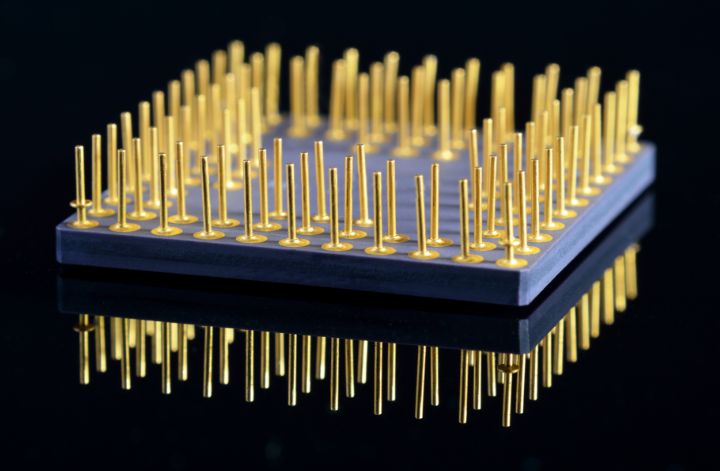

成型工藝的目的是為芯片提供物理保護，同時形成與外部電路的連接接口。通常使用封裝材料（如塑料、陶瓷或金屬）將芯片包裹起來。例如，塑料封裝通過注塑成型工藝將芯片和基板固定在塑料外殼中，保護芯片免受外界環境的影響。

封裝完成后，芯片需要進行最終的測試，以確保其性能和可靠性。測試內容包括電氣性能測試、功能測試和環境適應性測試（如溫度、濕度等）。測試結果用于發現潛在缺陷，提高產品質量和生產效率。

隨著芯片體積的減小和性能要求的提升，封裝技術也在不斷發展。例如，晶圓級封裝（WLP）直接在晶圓上進行封裝，然后分離芯片，具有更低的生產成本。此外，2.5D和3D封裝技術通過堆疊芯片和優化信號傳輸路徑，進一步提升了封裝的集成度和性能。

半導體芯片封裝工藝是連接芯片與外部世界的橋梁，其基本流程包括晶圓準備、鋸切、芯片附著、互連、成型和測試。隨著技術的不斷進步，先進封裝技術如晶圓級封裝和3D封裝正在推動封裝工藝向更高性能、更小尺寸和更低功耗的方向發展。封裝工藝的優化不僅有助于提升芯片的性能和可靠性，還能滿足現代電子產品對小型化和高性能的需求。
