為工業而生！思瑞浦推出16位單通道、高精度、全集成數模轉換器 TPC2201

原創思瑞浦3PEAK 2025-01-20 11:22

華潤微電子推出第五代高性能SGT MOS產品 汽車電子架構重構與智能連接革命

聚焦模擬和數模混合

聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）推出16位單通道、高精度、全集成數模轉換器（DAC） TPC2201，產品支持HART通信協議輸入，可實現單通道0mA~20mA電流輸出及±10V的電壓輸出。同時，TPC2201支持菊花鏈模式，可廣泛應用在工業自動化和過程控制等領域。

TPC2201產品優勢

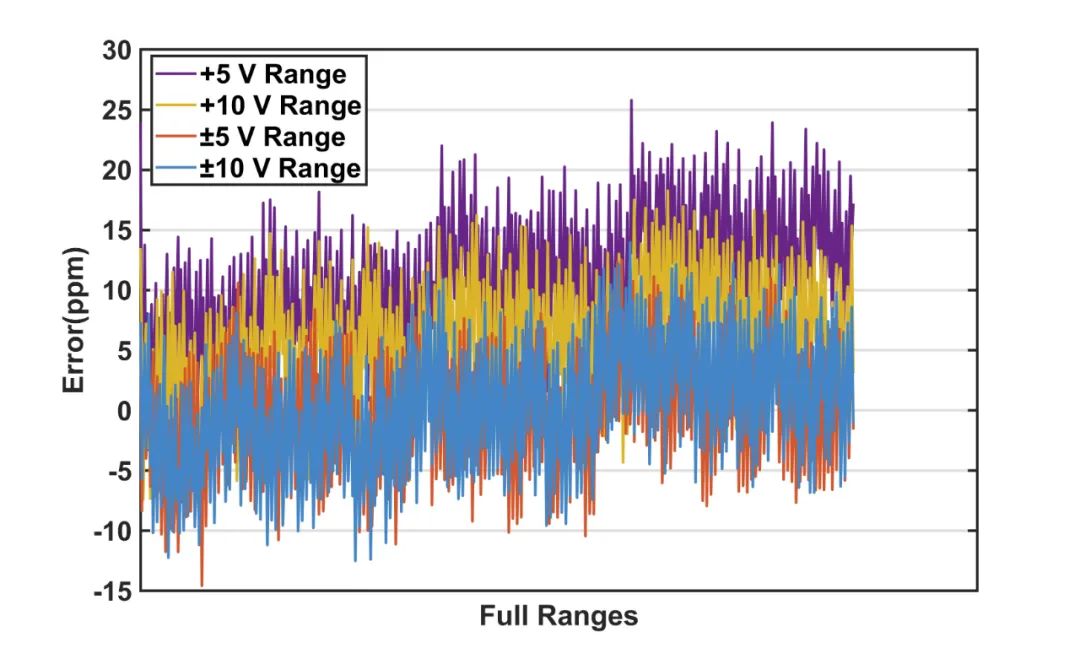

高精度電壓輸出

在AVDD±15V供電、DVDD內部LDO和內部基準條件下，經過兩點校準測量，TPC2201電壓輸出精度表現出色，常溫下誤差極低，精度可達0.0025% FSR。

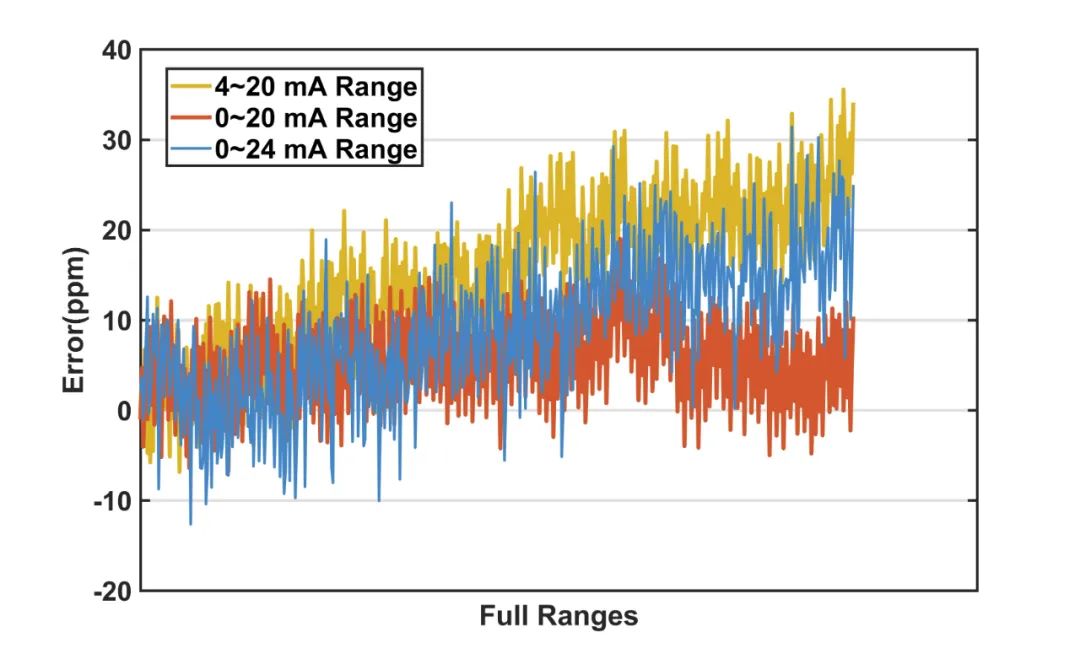

高精度電流輸出

在相同的供電和校準條件下，TPC2201電流輸出精度同樣表現出色，常溫下誤差極低，精度可達0.0035% FSR。

低溫漂

TPC2201在全溫范圍內（-40℃ ~ 125℃）同樣表現出色。

在電流輸出方面，TPC2201輸出溫漂僅為±5.5ppm FSR/°C，最大總不可調整誤差為0.125% FSR（Typ.）。

在電壓輸出方面，TPC2201輸出溫漂僅為±1.5ppm FSR/°C，最大總不可調整誤差為±0.02% FSR（Typ.）。

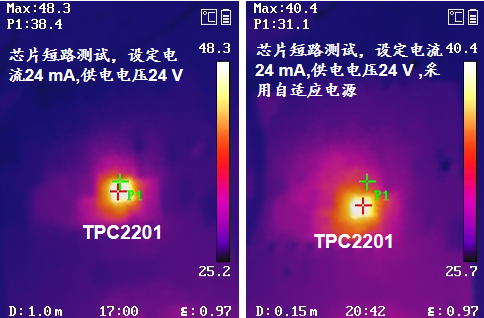

溫升性能卓越

在負載電阻為0Ω，工作電流為24mA，24V電源的測試環境下。TPC2201在無自適應電源的條件下，溫升約為23℃；在自適應電源的條件下，溫升約為15℃。

TPC2201產品特性

16位精度

電流輸出

支持多種電流輸出范圍：
4mA~20mA, 0mA~20mA, 0mA~24mA

總不可調整誤差最大值：0.06%FSR(@25℃)

輸出溫漂：±5.5ppm FSR/°C

電壓輸出

支持多種電壓輸出范圍：
0V~5V，0V~10V，-5V~5V，-10V~10V

總不可調整誤差最大值：0.07%FSR(@25℃)

10%過量程輸出
輸出溫漂：±1.5ppm FSR/°C

片上集成報警功能

CRC校驗功能

看門狗功能

電流輸出開路報警或者電源欠壓報警
過溫報警(超過150℃)
電壓輸出短路保護

內部基準溫漂4ppm/°C
內部集成LDO輸出
支持靈活的SPI通信協議，支持菊花鏈功能
工作溫度范圍：-40°C ~ 125°C
封裝：TPSSOP、QFN

TPC2201典型應用

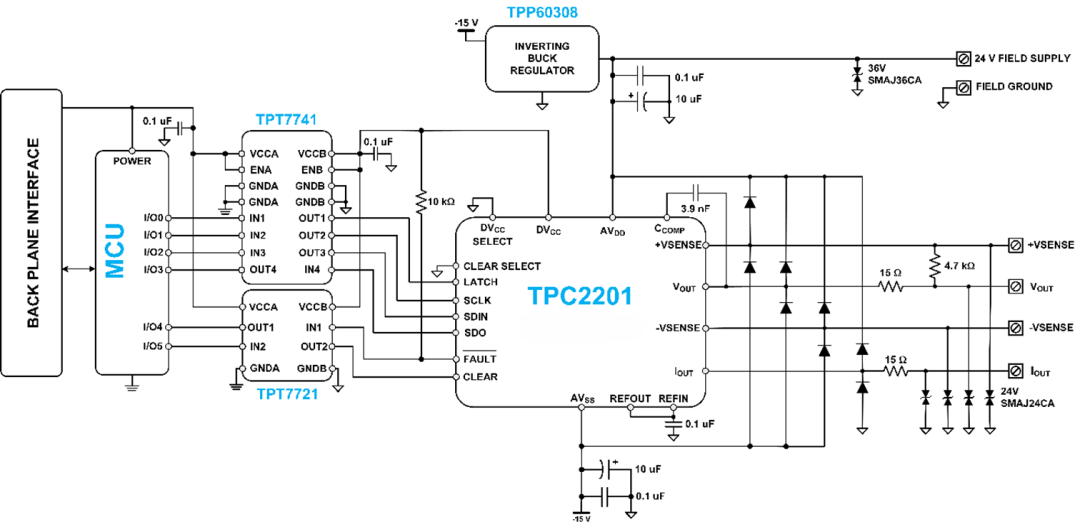

TPC2201作為專為模擬量輸出設計的高精度數模轉換器DAC，特別適用于單通道的隔離型或非隔離型工業自動化和過程控制領域。

TPC2201提供經濟且高效的單芯片解決方案，可實現高精度電流環路輸出、單極或雙極電壓輸出。用戶可通過控制寄存器靈活配置電流或電壓輸出類型，從而滿足多樣化應用需求。

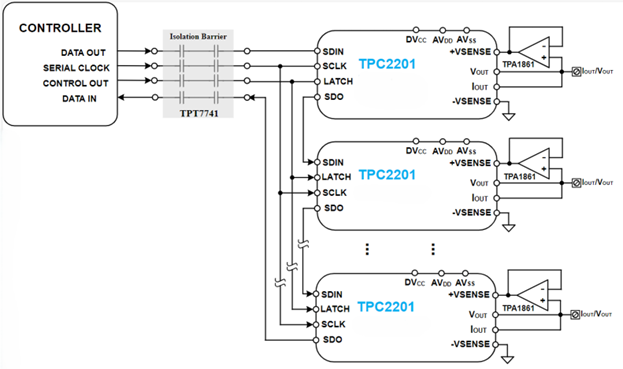

同時，TPC2201支持靈活的菊花鏈模式，可實現單一通訊接口控制多路輸出。

TPC2201產品現已量產，可提供樣品及評估板。如有需求，請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com。
