技術小課堂 | CAN總線應用常見問題(2)

CAN總線作為一種常用的通信協議，在汽車、工業自動化等領域得到廣泛應用。然而，由于各種原因，CAN總線在使用過程中可能會出現各種故障，本文將繼續講解CAN總線應用過程中的常見問題和解決辦法。

控制器配置低波特率通信正常而提高通信速率后無法通信的問題，主要是由于終端電阻未匹配導致的。CAN收發器芯片內部的CAN線CANH、CANL引腳是開漏結構，如下圖1，總線上的寄生電容在顯性狀態時會被充電，而從顯性狀態切換到隱性狀態的時候，總線上的電容要放電。如果CANH、CANL之間沒有匹配電阻或者匹配的終端電阻太大，就會導致電容上的電荷放電速度過慢，從而在下降沿出現邊沿下降過緩的現象，如圖2，進而導致控制無法采到正確的電平，引發通信問題。

圖1、CAN收發器芯片內部CANH、CANL結構

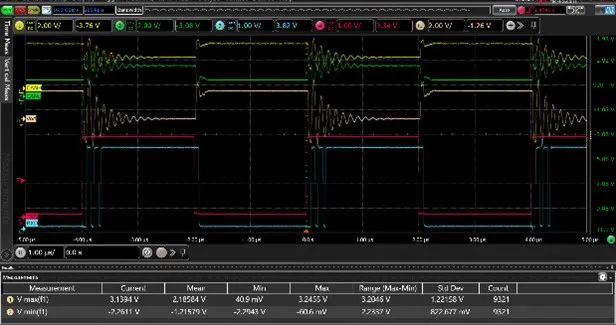

圖2、顯性狀態切換到隱性狀態邊沿緩慢

CAN收發器為了實現CAN的仲裁與錯誤處理，采用單向驅動結構，即CAN波形的上升沿有驅動，而下降沿是通過整條總線與終端電阻放電產生的，所以終端電阻的第一作用是放電。CAN節點及CAN線束的電容會影響整個網絡的電容，電容越大，下降邊沿越緩，導致接收節點發生位采樣錯誤，從而產生錯誤幀。

共模振蕩通常是由于傳輸線纜和PCB布局走線會耦合感性負載，而信號在感性負載下傳輸會出現信號共模抖動，可修改終端電阻中點的對地split電容調整信號質量，調整范圍1nF~100nF，推薦值4.7nF。

另外，TPT1044、TPT1057和TPT1462都是思瑞浦基于自主設計對稱性調節模塊專利技術的車規級CAN收發器芯片，可有效調節總線共模，確保差分輸出的對稱性，即使不增加Split電容，也可以達到傳統CAN收發器增加Split后的效果。

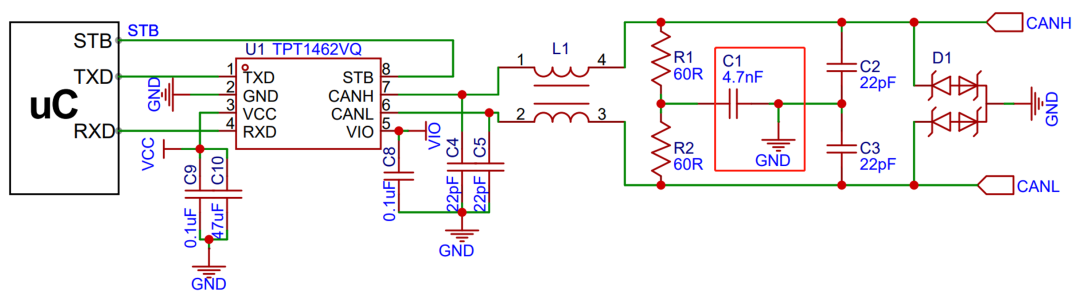

圖3、調整split電容或更換TPT1044、TPT1057、TPT1462可有效改善信號質量

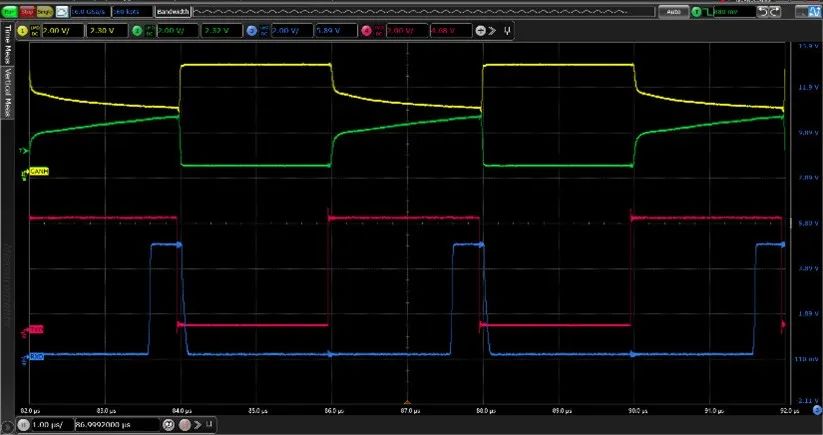

圖4、無split電容時共模抖動

圖5、有split電容下共模無抖動

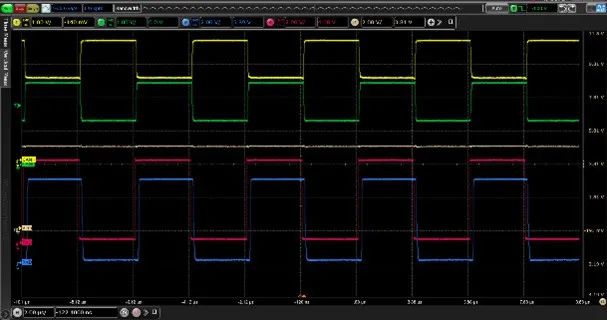

圖6、TPT1044不增加Split電容下共模無抖動

CAN總線雖然有強大的抗干擾和糾錯重發機制，但目前CAN被大量應用于新能源汽車、軌道交通、醫療、煤礦、電機驅動等行業，而這些場合的電磁環境比較復雜，所以如何抗干擾是工程師最為關心的話題。

為此可采用提高CAN雙絞程度、加單雙屏蔽層、使用CAN隔離模塊、弱電遠離強電、優化布線等方式以提高CAN通信抗干擾能力。同樣在采用不合理的組網方式時，也可能會導致信號反射嚴重引起信號振鈴，在總線產生振鈴時，其總線差模信號會反復在顯性電平和隱性電平閾值振蕩，導致RXD產生誤翻轉，從而使接收數據受到干擾。

思瑞浦推出基于其自主創新設計振鈴抑制電路專利的車規級CAN SIC（信號改善功能，Signal Improvement Capability）TPT1462Q芯片，可有效抑制總線振鈴，允許工程師在多節點、復雜拓?fù)淝闆r下有效減少總線中的信號反射，降低振鈴現象發生的概率，同時TPT1462Q具有國際領先的抗干擾能力，即使在極其惡劣的電磁環境中，仍能維持CAN正常通信，為汽車安全通訊奠定堅實的基礎。

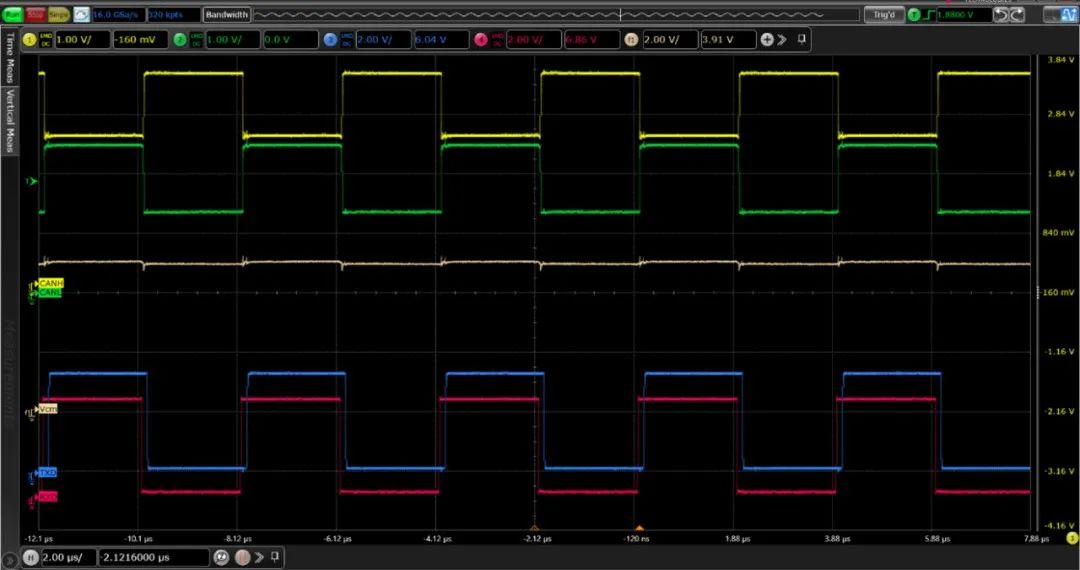

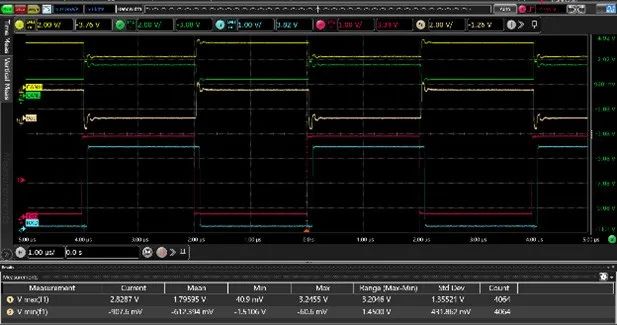

圖7、常規CAN總線振鈴干擾波形

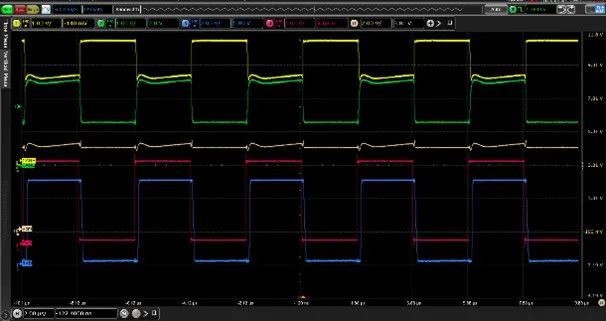

圖8、CAN SIC振鈴抑制對比波形

按照CAN協議的規定，CAN總線上的節點始終處于以下三種狀態之一：

這些狀態依靠發送錯誤計數和接收錯誤計數來管理，錯誤類型包括位錯誤、ACK錯誤、填充錯誤、CRC錯誤、格式錯誤，根據計數值決定進入何種狀態。錯誤狀態和計數值的關系如下圖所示。

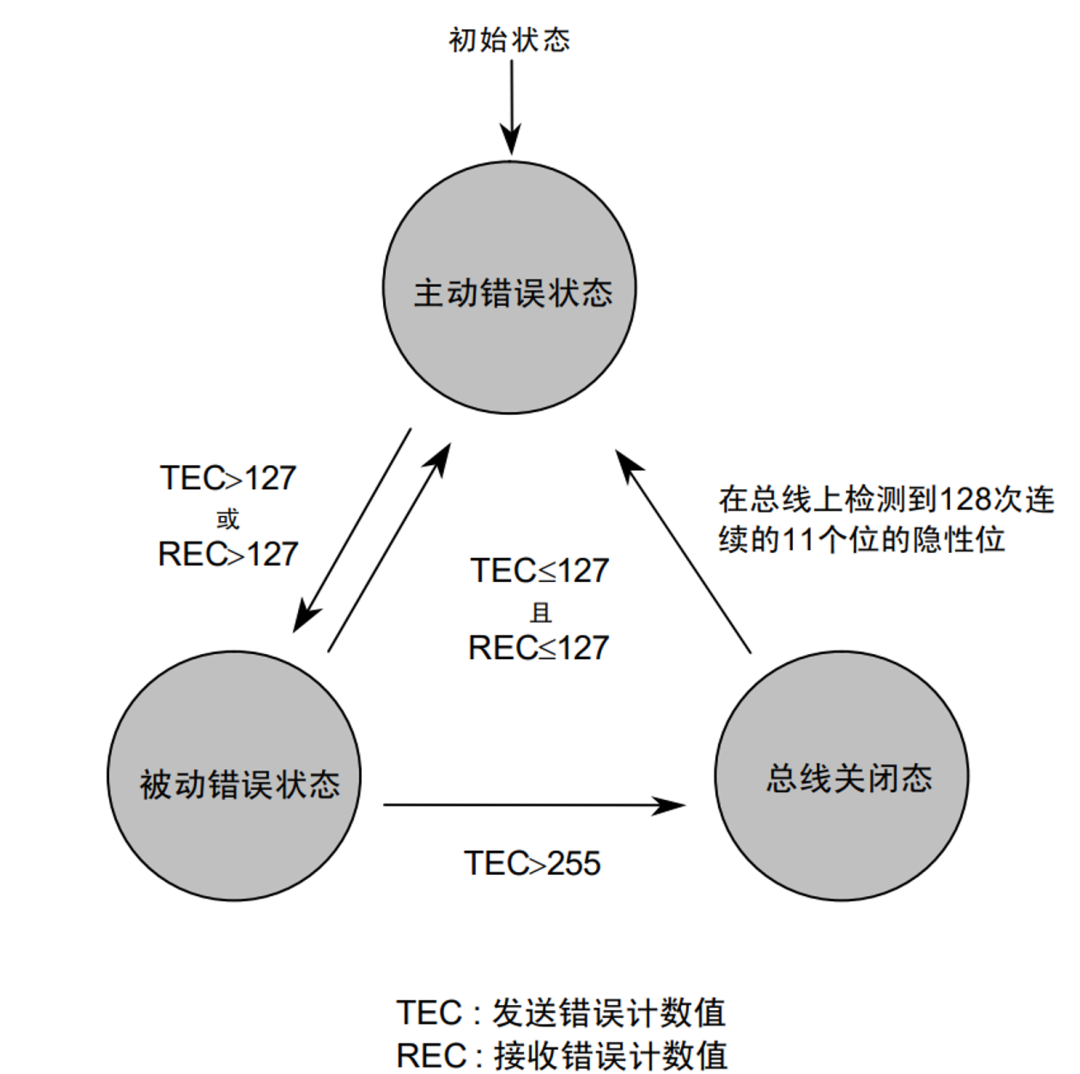

圖9、單元的錯誤狀態

節點處于主動錯誤狀態下檢測到非法幀格式會主動輸出錯誤幀，錯誤幀由6個顯性位和8個隱性位組成；利用該特性可以使用示波器捕捉錯誤幀波形，分析錯誤類型和原因。

例如CAN的仲裁域波特率為500kbps時，以CANH觸發為例。選擇觸發方式為脈寬觸發，觸發脈寬選擇>11μs(保證大于5個連續顯性位)，觸發電平>2.5V，即可抓取錯誤幀波形。

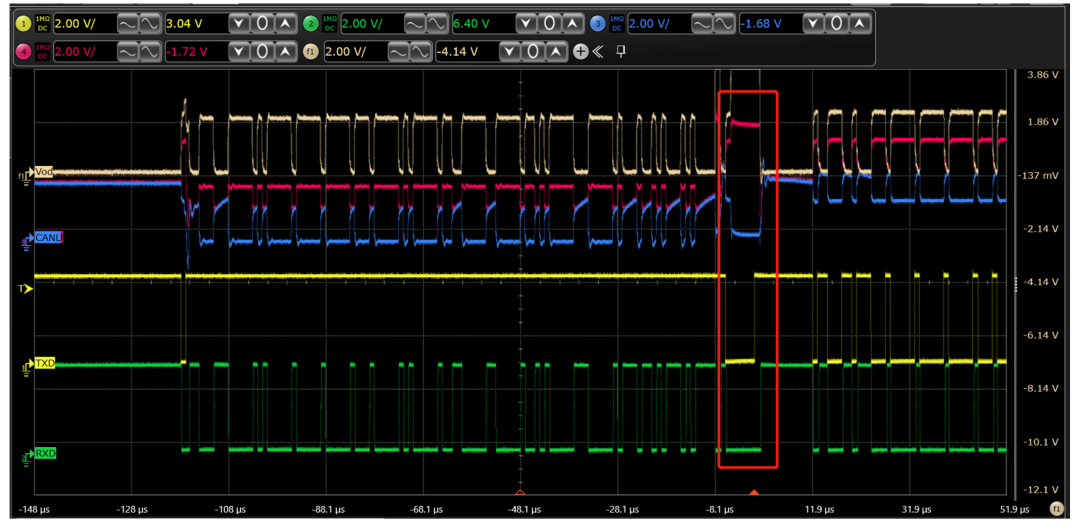

圖10、錯誤幀波形
